Nettoyage plateau Twilight Zone

[pascal9510]

tu peux egalement utiliser du mastic de carosserie, c'est plus facile a travailler que la pate a bois et aussi solide, par contre faudra que tu proteges ta retouche, sinon la peinture va virer avec le passage de la bille...



[dosadi666]

Pendant que je laissais sécher les différentes couches de pâte à bois pour le bois abîmé près de l'aimant (voir plus haut), je me suis occupé de l'intérieur de la caisse...

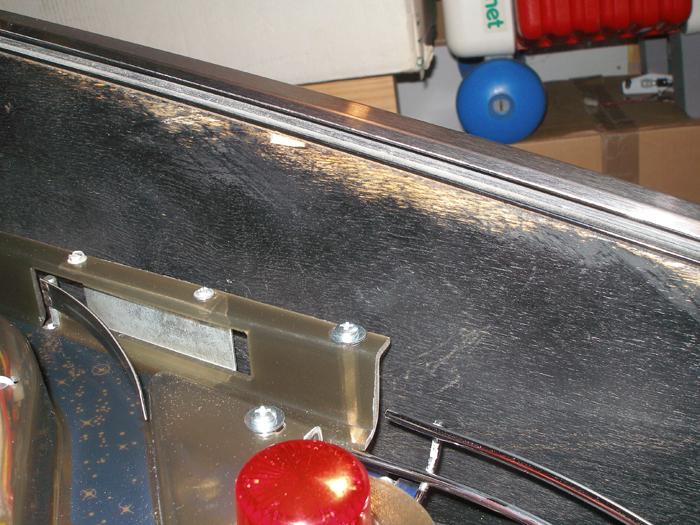

Les deux côtés ont bien souffert, et un bon coup de peinture n'allait pas faire de mal...

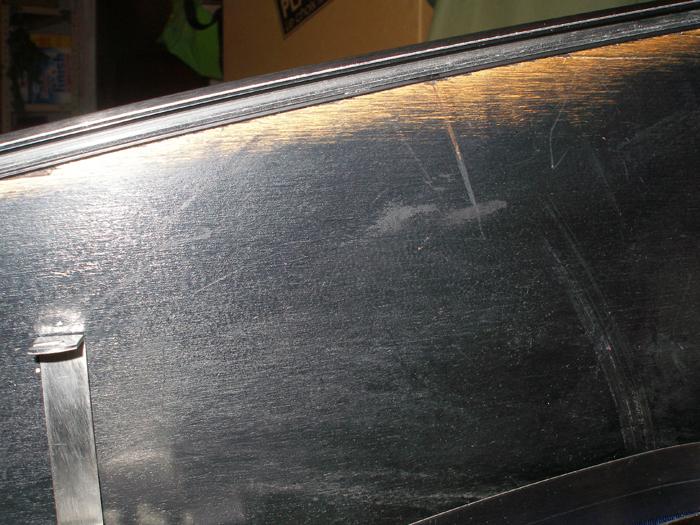

Voilà donc le côté gauche tel qu'il était :

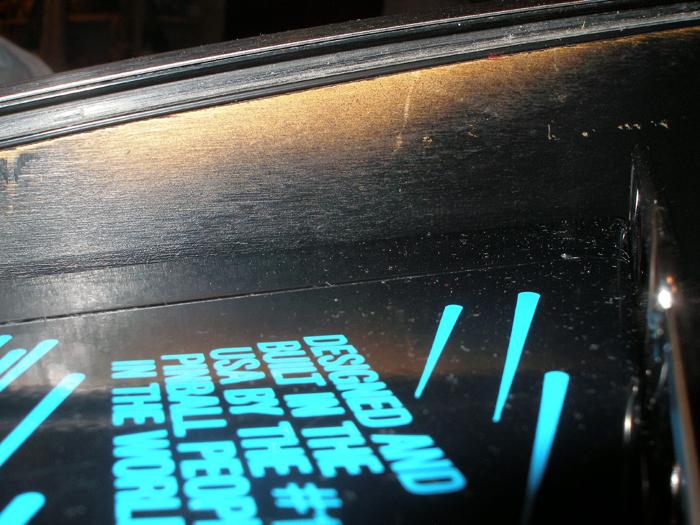

Et le côté droit :

... Et le résultat ! Et bah ça valait quand même bien la peine aussi ça ! vivi

vivi

... Et là, je vais encore avoir besoin de vous ! J'ai tout remonté, allumé et ... tout va bien ! Ouf !

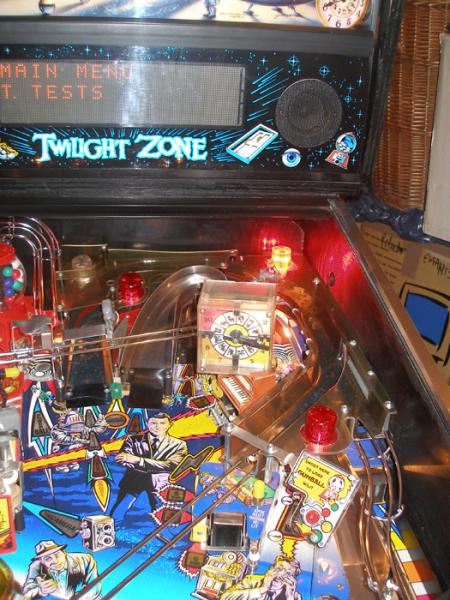

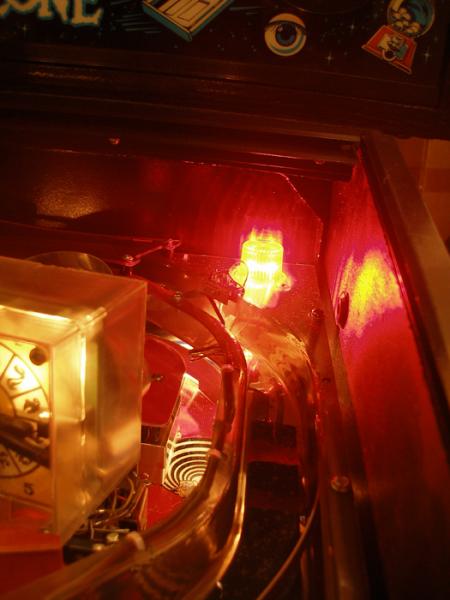

Enfin presque, et dans ce "presque", il y a la flash lamp en haut à droite du plateau qui s'allume dès l'allumage du flip, et qui reste allumée (contrairement aux autres flash lamps)... J'ai fait le test "Flasher", et elle reste toujours allumée, vous auriez une idée svp ?

Et sinon, en faisaint le test "Flasher", toutes fonctionnaient, et quand j'ai refait le tour une seconde fois pour vérifier, la flash lamp Gumball high (en haut à gauche cette fois-ci) ne marchait plus non plus, elle a "flashé" une fois c'est tout !

Si vous pouvez m'aider, ce serait sympa ! Merci à vous ! vivi

PS : Et les photos finales arrivent bientôt !



[dosadi666]

tu peux egalement utiliser du mastic de carosserie, c'est plus facile a travailler que la pate a bois et aussi solide, par contre faudra que tu proteges ta retouche, sinon la peinture va virer avec le passage de la bille...

Oui je sais j'ai juste allumé le flipper pour vérifier s'il y avait des problèmes etc, mais je n'ai pas encore joué avec...

Il faut du vernis spécial ? Ou autre chose ?

Merci ! vivi



[david04]

je me suis occupé de l'intérieur de la caisse...
Les deux côtés ont bien souffert, et un bon coup de peinture n'allait pas faire de mal...

C'est beaucoup mieux en effet. Il va falloir moi aussi que je le fasse. Tu a tout repeint la partie en noir? pas seulement ou il y avait des manques? au pinceau? tu a une photo du pot de peinture?

Et là, je vais encore avoir besoin de vous ! J'ai tout remonté, allumé et ... tout va bien ! Ouf ! Enfin presque, et dans ce "presque", il y a la flash lamp en haut à droite du plateau qui s'allume dès l'allumage du flip, et qui reste allumée (contrairement aux autres flash lamps)... J'ai fait le test "Flasher", et elle reste toujours allumée, vous auriez une idée svp ?

Le transistor de commande est mort, il conduit tout le temps.

Et sinon, en faisant le test "Flasher", toutes fonctionnaient, et quand j'ai refait le tour une seconde fois pour vérifier, la flash lamp Gumball high (en haut à gauche cette fois-ci) ne marchait plus non plus, elle a "flashé" une fois c'est tout !

l'ampoule est morte, elle fait mauvais contact, un fil de dessouder.

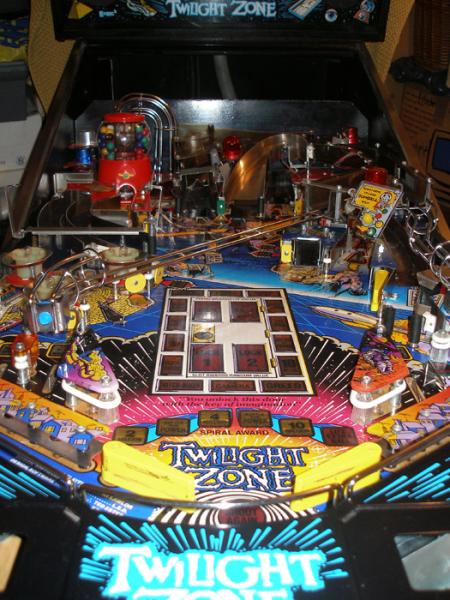

J'ai trouver cette photo sur le net, je la trouve magnifique:



[pascal9510]

Oui je sais j'ai juste allumé le flipper pour vérifier s'il y avait des problèmes etc, mais je n'ai pas encore joué avec...

Il faut du vernis spécial ? Ou autre chose ?

Merci ! vivi

en fait, vu la petite surface, au lieu d'acheter un gros pot pour ca, tu peux trouver des petits pots de vernis a maquette chez les revendeurs specialises...



[Magniez Christophe]

Un TZ avec une rampe de dessous de plateau transparente ! débil C'est la prémière fois que je vois ça ! mdr Bravo, il va être splendide !



[David]

Un TZ avec une rampe de dessous de plateau transparente ! débil ....

mdr t'en rate pas une toua Kontent



[dosadi666]

C'est beaucoup mieux en effet. Il va falloir moi aussi que je le fasse. Tu a tout repeint la partie en noir? Pas seulement ou il y avait des manques? Au pinceau? Tu as une photo du pot de peinture?

Clair, ça vaut le coup ! Le mien était quand même bien décoloré... Pour le moment, je n'ai repeint que les parties décolorées (au pinceau)... Mais je pense que je ferai l'ensemble de l'intérieur de la caisse (ce qui est "visible") également avec de la peinture un peu plus adaptée...

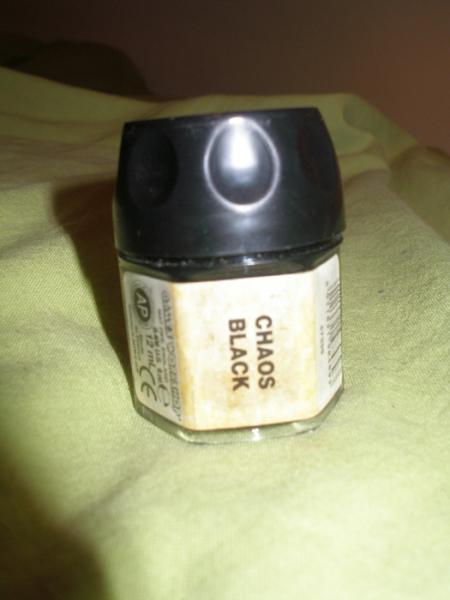

Là, j'ai utilisé de la peinture de mon stock, ayant fait pas mal de peintures de figurines (plastique, plomb...) et modélisme (bois etc...) pour jeux de rôles, wargames et autres, et j'ai tout simplement utilisé de la peinture CITADEL Chaos Black, diluée avec un peu d'eau.

Le transistor de commande est mort, il conduit tout le temps.

Ok je vois le principe, mais le transistor, il se trouve où ? J'ai cherché dans le manuel, mais je ne vois pas trop où ça se trouve...

L'ampoule est morte, elle fait mauvais contact, un fil de dessoudé.

Ce qui est bizarre, c'est qu'avant que je le démonte, elle ne marchait pas... Après nettoyage et démontage etc, j'avais remarqué que l'ampoule avait explosé à l'intérieur du plastique ! Va falloir que je regarde tout ça, heureusement c'est celle du haut, je ne pense pas être obligé de tout retirer pour regarder !

J'ai trouvé cette photo sur le net, je la trouve magnifique.

Oui il est bien joli, les billes sont vraiment ... brillantes ! vivi

Par contre, le plateau est un peu trop vernis à mon goût... C'est joli mais là ça fait un peu trop miroir quand même...

En fait, vu la petite surface, au lieu d'acheter un gros pot pour ca, tu peux trouver des petits pots de vernis a maquette chez les revendeurs spécialisés...

Va falloir faire un petit tour à GW, du vernis ça je n'en ai plus en stock...

Un TZ avec une rampe de dessous de plateau transparente ! dibil C'est la prémière fois que je vois ça ! mortderire Bravo, il va être splendide ! super

Lol oui, comme quoi on peut toujours être étonné !

Oui il est franchement pas mal, je vais bientôt mettre plein de photos du résultat final, mais je vais d'abord finir la peinture de la caisse, vernir la zone repeinte près de l'aimant, et régler le problème de ces 2 flash lamps... Ca devient bon !



[dosadi666]

Et un petit problème en plus après vérification, il me met "Check Switch Geneva" pour la Gumball Machine, apparemment, ce serait le switch en dessous de la Gumball Machine... Et en gros, pendant que je teste, si je fais rampe de gauche, rampe de droite, et que je charge la Gumball, il me met ce message : "Check Switch Geneva", et il me compte 1 Lock (?)... Vous auriez une idée svp ?

Sinon, autre problème, la Slot Machine ne renvoie pas tout de suite la bille, le plateau la recherche on dirait, pourtant les soudures sont bonnes, et le switch a l'air de fonctionner, je ne comprends pas...

Merci d'avance ! vivi



[David]

Le micro switch est mal appuyé par la bille ou alors mal réglé



[dosadi666]

Le micro switch est mal appuyé par la bille ou alors mal réglé.

Et bien c'était ça... pour les 2 switches (le Geneva sous la Gumball, et celui de la Slot Machine) ! J'ai tordu délicatement les 2 switches, et plus de problème... Merci !

Plus qu'à régler le problème des 2 flash lamps, sinon tout est bon ! vivi



[nico193]

Le micro switch est mal appuyé par la bille ou alors mal réglé.

Et bien c'était ça... pour les 2 switches (le Geneva sous la Gumball, et celui de la Slot Machine) ! J'ai tordu délicatement les 2 switches, et plus de problème... Merci !

Plus qu'à régler le problème des 2 flash lamps, sinon tout est bon ! vivi

Bravo, il est beau ton flip !

Pour les flashs, regarde bien le transistor sur la carte driver. Et surtout ne joue pas avec le flash constamment allumé, ça va faire fondre le dome en plastique à la longue.



[dosadi666]

Bravo, il est beau ton flip !

Pour les flashs, regarde bien le transistor sur la carte driver. Et surtout ne joue pas avec le flash constamment allumé, ça va faire fondre le dome en plastique à la longue.

Merci ! vivi

Pour la flash lamp qui reste constamment allumée, je vais enlever l'ampoule quand je joue en attendant de régler ce problème... Quand je l'ai eu, elle ne marchait pas, et quand je l'ai démonté, oh surprise ! Il n'y avait même pas d'ampoule, et le dôme était effectivement complètement fondu !



[dosadi666]

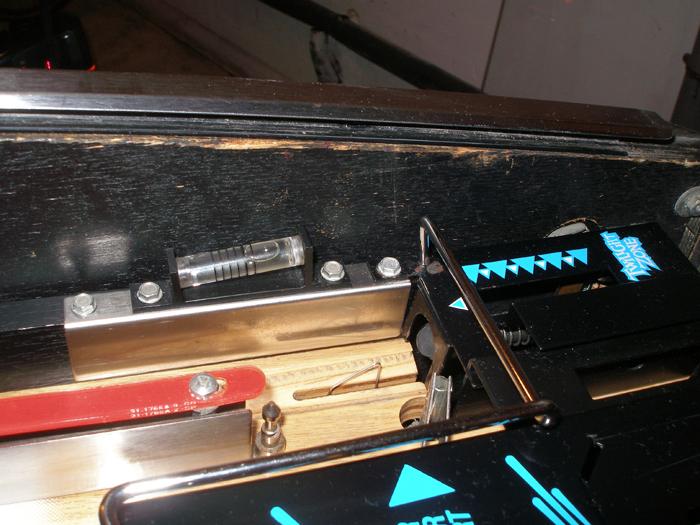

Bon, plus qu'à polir les siderails et les pieds, et à faire les retouches de peinture (noir) sur le fronton et la caisse...

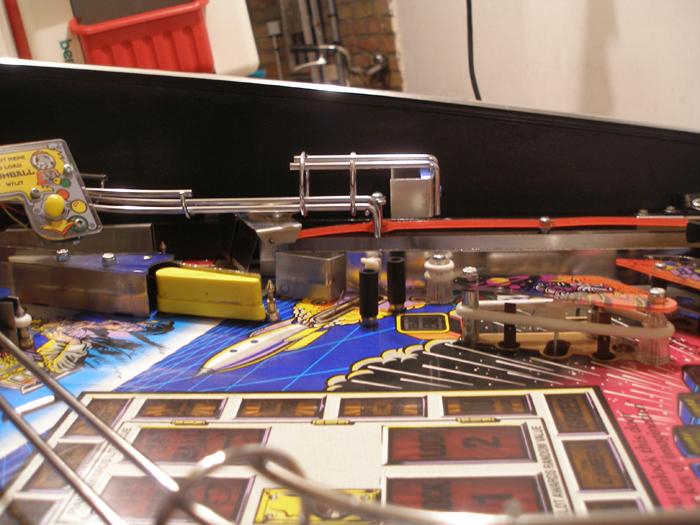

En attendant, je vais aller jeter un oeil à ces flash lamps (à ce propos, à quoi ressemble un transistor ?)... voici les photos avant le remontage des dernières pièces... pour faire patienter lol !



[david04]

Bientôt la fin, ça va être magnifique!
Pour ton flash, tu va a la page 2-53 (solenoid/flasher locations), c'est le 41 qui reste allumé (upper right ramp).
Si tu va a la page 3-7, tu vois que la commande vient du fil brancher sur la borne 5 du connecteur J3 sur la carte 8 driver pcb. Page 3-9 tu a un schéma électronique de principe du circuit des lampes flash. Page 2-16 tu a une représentation de la carte 8 driver.



[dosadi666]

Me revoilà...

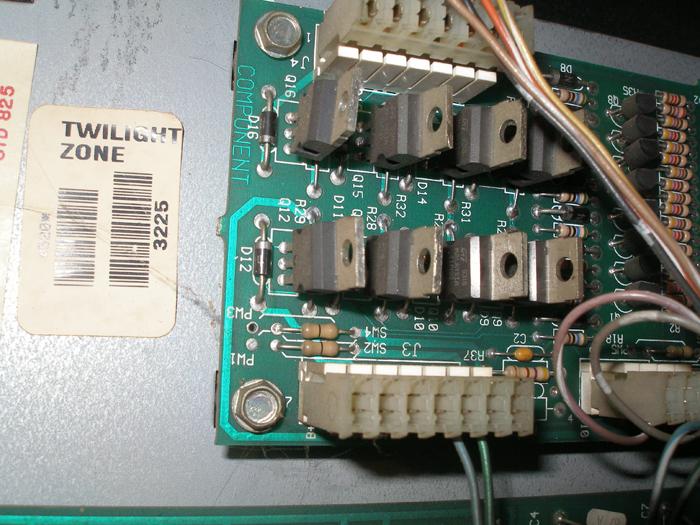

J'ai donc repéré la carte dans le fronton, la 8 Driver PCB A-16100 (le flasher qui déconne étant celui-ci "Upper Right Ramp")... Et euh... les transistors (ce qui déconnerait apparemment...), c'est quoi au juste ? Parce que dans le manuel, je trouve bien les différentes câblages, mais je n'arrive pas à trouver ces fichus transistors...

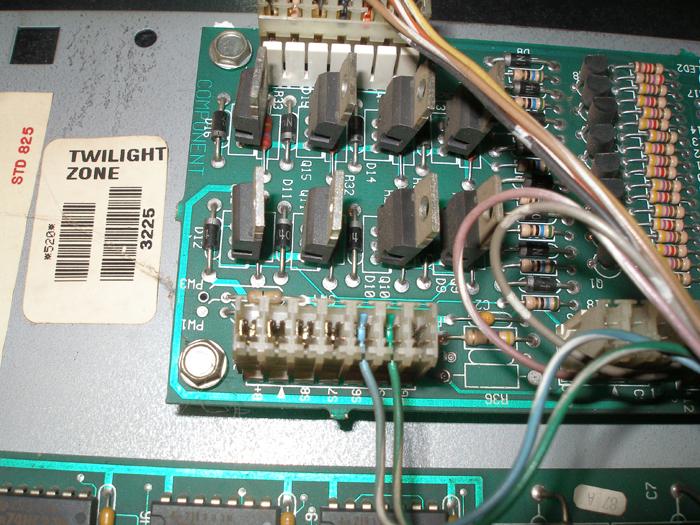

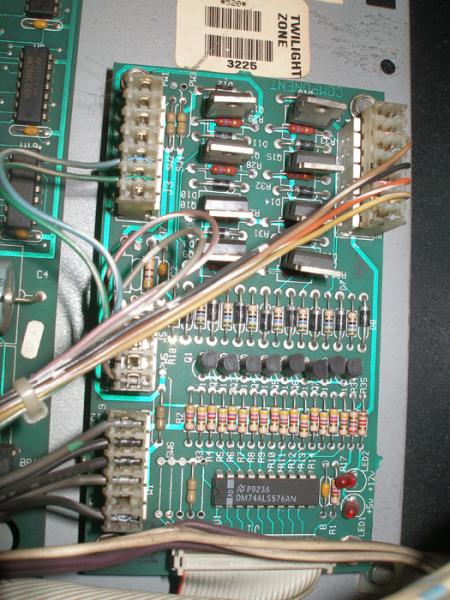

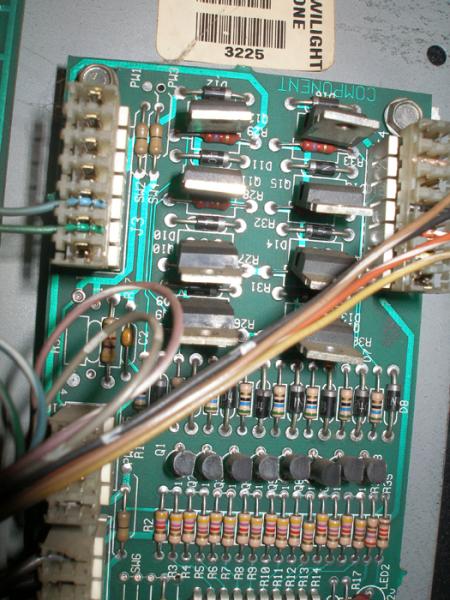

La carte en question...

Merci à vous ! vivi



[dosadi666]

Bientôt la fin, ça va être magnifique!
Pour ton flash, tu va a la page 2-53 (solenoid/flasher locations), c'est le 41 qui reste allumé (upper right ramp).
Si tu va a la page 3-7, tu vois que la commande vient du fil brancher sur la borne 5 du connecteur J3 sur la carte 8 driver pcb. Page 3-9 tu a un schéma électronique de principe du circuit des lampes flash. Page 2-16 tu a une représentation de la carte 8 driver.

Ah bah on a posté en même temps lol...

Ouais ça approche ! vivi

Ok merci pour les pages je ne les avais pas toutes vues... En particulier la page 3-9, là c'est un peu compliqué pour moi, je comprends le principe du transistor, mais je n'arrive pas à voir de quelle pièce il s'agit...



[dosadi666]

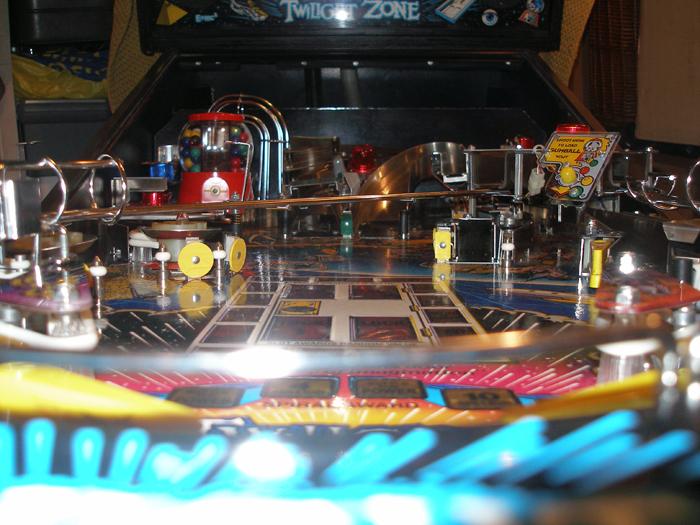

Bon, j'ai (enfin) mis des photos, j'ai créé un topic dans la rubrique "présentation de votre flipper" :

http://www.flipperfrance.com/forum/viewtopic.php?id=3447



[David]

Tu as juste à coté du transistor une référence, genre Q12 par exemple

Il sera reporté sur la carte aussi, ce sera tout simple

Ce que tu ne comprends pas demande moi et j'essayerai de t'expliquer



[dosadi666]

Tu as juste à coté du transistor une référence, genre Q12 par exemple

Il sera reporté sur la carte aussi, ce sera tout simple

Ce que tu ne comprends pas demande moi et j'essayerai de t'expliquer

Ok je vais regarder ça, merci ! vivi
