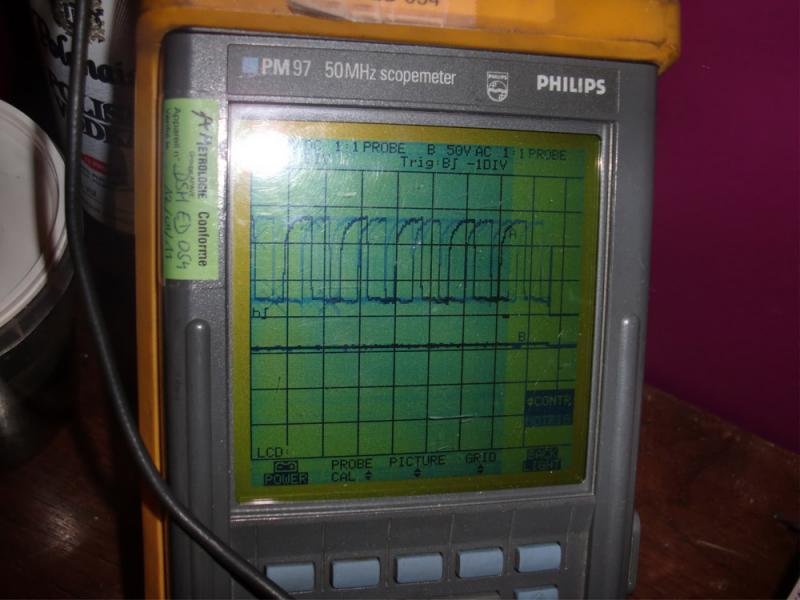

alors en broche 12 de U17 (si c'est bien le 74 LS 37) j'ai ca
[ 2V/div et 50ms]

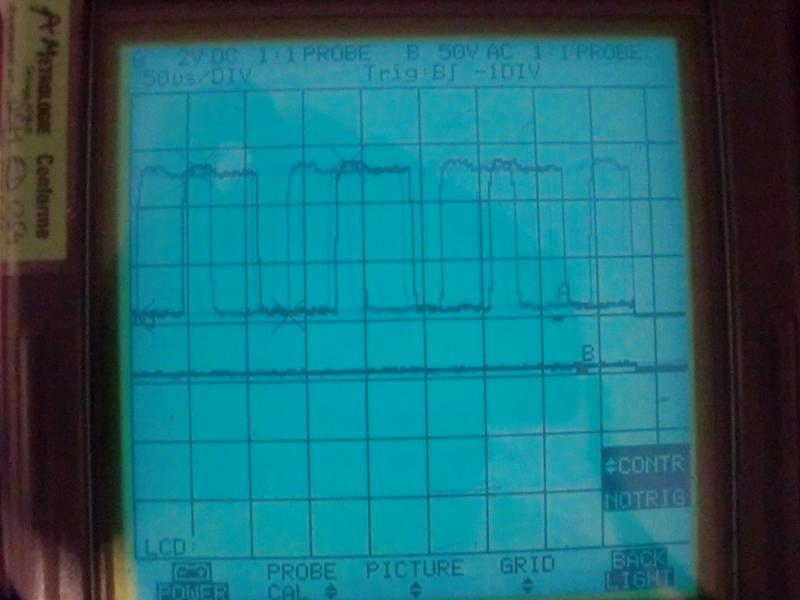

ensuite en broche 3 et 36 de U9 j'ai ca
[2v/div et 100ms]
sur la broche 40 de u9 j'ai 5.5V DC
voila voila
[ 2V/div et 50ms]
ensuite en broche 3 et 36 de U9 j'ai ca
[2v/div et 100ms]
sur la broche 40 de u9 j'ai 5.5V DC
voila voila
V
veloman
Non Membre
micro seconde désolé
ok je regarde ca.
ok je regarde ca.
V
veloman
Non Membre

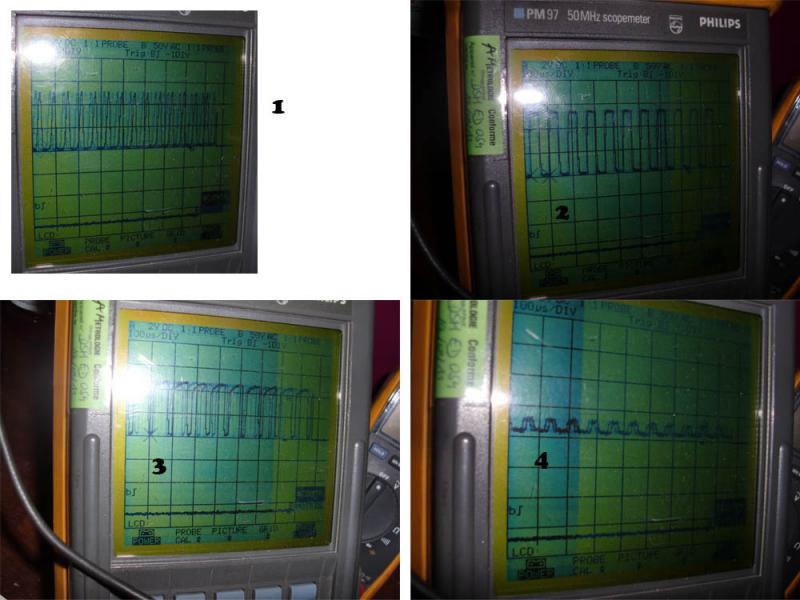

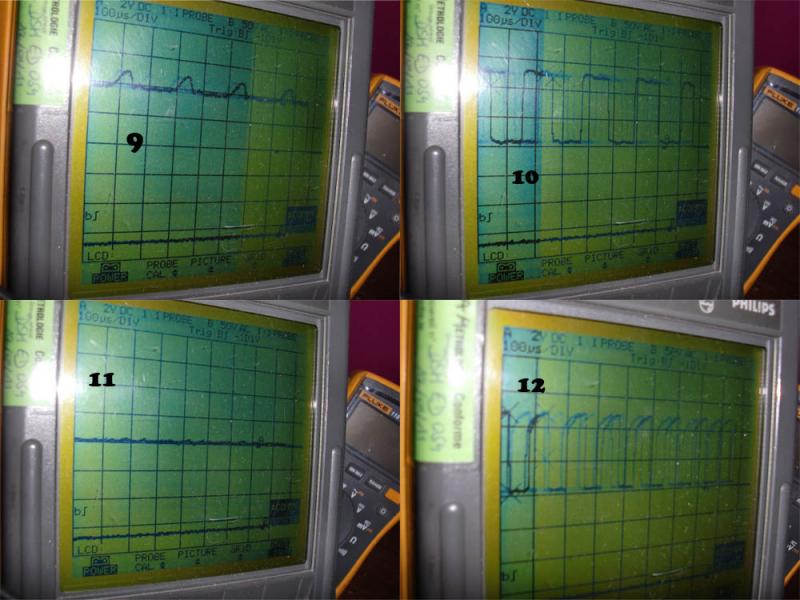

alors voila ce que j'ai. (si je ne me suis pas trompé dans l'ordre des photos marrto )
le probleme c'est que j'ai refais des mesures après avoir coupé et remis l'alim, ca varie un peu...
le probleme c'est que j'ai refais des mesures après avoir coupé et remis l'alim, ca varie un peu...
V
veloman
Non Membre
ha dur...
je ne suis pas prêt de faire une partie alors.
tu sais si ca ce trouve facilement le 7437?
dès que je l'ai changé je vous tiens au jus.
merci
je ne suis pas prêt de faire une partie alors.
tu sais si ca ce trouve facilement le 7437?
dès que je l'ai changé je vous tiens au jus.
merci
V
veloman
Non Membre
salut
j'en ai trouvé facilement.
je l'ai changé, mais ca ne fonctionne toujours pas. la LED reste fixe.
que faire??
bonne soirée a tous
j'en ai trouvé facilement.
je l'ai changé, mais ca ne fonctionne toujours pas. la LED reste fixe.
que faire??
bonne soirée a tous
V
veloman
Non Membre
bon j'ai testé la continuités des pistes (je ne les ai pas toutes faite mais une bonne partie) et rien d'anormale.
V
veloman
Non Membre
il ne me reste plus qu'a confier la carte a un professionnel. sur RP
au moins j'aurai essayé de la refaire. je pense que j'arrive a bout... RAHHHH
au moins j'aurai essayé de la refaire. je pense que j'arrive a bout... RAHHHH
Bon j'ai commencé
J'ai déjà refait les support d'IC que tu avais remplacés .... Pistes coupées sous le PIA, et des soudures qui étaient douteuse
Par contre c'est quoi ce produit sur toute la carte
Un genre de flux qui oxyde tout ?
Tu avais aussi omis de remplacer le support d'U6 qui était oxydé
Tu as mis le 74LS37 en lieu et place du 74L00 ....
Mais je n'ai pas encore fini, elle est pas facile du tout
Reste le soucis que je découvre une tension résiduelle sur l'oscillateur (il ne reste pas à 0 et 5 V mais 1V et 4.8 V, ce qui n'est pas normal du tout)
Sans compter un bus bloqué totalement
Elle me donne du fil à retordre .... Eproms, processeur, PIA, Ram --> Ok
Je vais me casser les dents dessus
J'ai déjà refait les support d'IC que tu avais remplacés .... Pistes coupées sous le PIA, et des soudures qui étaient douteuse
Par contre c'est quoi ce produit sur toute la carte
Un genre de flux qui oxyde tout ?
Tu avais aussi omis de remplacer le support d'U6 qui était oxydé
Tu as mis le 74LS37 en lieu et place du 74L00 ....
Mais je n'ai pas encore fini, elle est pas facile du tout
Reste le soucis que je découvre une tension résiduelle sur l'oscillateur (il ne reste pas à 0 et 5 V mais 1V et 4.8 V, ce qui n'est pas normal du tout)
Sans compter un bus bloqué totalement
Elle me donne du fil à retordre .... Eproms, processeur, PIA, Ram --> Ok
Je vais me casser les dents dessus
V
veloman
Non Membre
aie, effectivement il y avait du boulot!
oui j'ai utilisé un flux de soudure, que je n'ai pas réussi a nettoyer après.
pour le 74LS37 j'étais sur de ne pas m'être trompé, j'ai suivi tes conseils il me semble.
je suis content qu'elle soit dépannée, j'espère qu'elle fonctionnera bien et longtemps.
je vais maintenant pouvoir tester le reste du flipper. en espérant qu'il n'y ai pas trop de probleme.
je vous tiendrai au courant de mes avancées, dès réception de la carte.
oui j'ai utilisé un flux de soudure, que je n'ai pas réussi a nettoyer après.
pour le 74LS37 j'étais sur de ne pas m'être trompé, j'ai suivi tes conseils il me semble.
je suis content qu'elle soit dépannée, j'espère qu'elle fonctionnera bien et longtemps.
je vais maintenant pouvoir tester le reste du flipper. en espérant qu'il n'y ai pas trop de probleme.
je vous tiendrai au courant de mes avancées, dès réception de la carte.
OUi le flux était très ennuyant
En plus il t'a laissé des fils d'étain on dira en faible partie qui faisaient des contacts
J'ai eu des flux conducteurs, il faut toujours bien supprimer le flux quant on a étamé, il doit être absent
Lequel as tu pris ?
Je revenais sur tout cela car le processeur est HS aussi, je l'ai remplacé
Aussi ne mets pas trop d'étain, cela ne sert à rien et évite des soucis ainsi
En plus il t'a laissé des fils d'étain on dira en faible partie qui faisaient des contacts
J'ai eu des flux conducteurs, il faut toujours bien supprimer le flux quant on a étamé, il doit être absent
Lequel as tu pris ?
Je revenais sur tout cela car le processeur est HS aussi, je l'ai remplacé
Aussi ne mets pas trop d'étain, cela ne sert à rien et évite des soucis ainsi
V
veloman
Non Membre
ca marche j'ai pris note pour le flux.
je ne sais pas exactement lequel j'ai utilisé...
ok pour le processeur.
j'ai bien reçu la carte.
que faire avant de la brancher pour essayer?
contrôler des tensions d'alim? où?
merci
je ne sais pas exactement lequel j'ai utilisé...
ok pour le processeur.
j'ai bien reçu la carte.
que faire avant de la brancher pour essayer?
contrôler des tensions d'alim? où?
merci
V
veloman
Non Membre
alors, trop impatient j'ai branché la carte et allumé le flipp. j'ai bien les 7 flashs
par contre le flipp ne fonctionne pas tres bien.
deja aucun son
j'ai appuyé sur le petit bouton de test derrière la porte du monnayeur.
quelques voyants sur le plateau qui ne marche pas pareil sur le fronton.
les afficheurs ne sont pas au top, il manque des chiffres et des segments.
pas mal de bobine qui ne sont jamais commandées.
ensuite j'ai réussi a mettre des crédits.
je lance une partie, les flips ne bouge jamais et quand la bille viens sur des contacts il y a des bobines qui claquent a droite a gauche.
alors j'ai fais les contacts a la mains.
mais bon c'est un peu le chaos.
je vais finir de regarder et comprendre ce qu'il ce passe.
(mes tensions sont bonne sur la carte alim)
voila voila
par contre le flipp ne fonctionne pas tres bien.
deja aucun son
j'ai appuyé sur le petit bouton de test derrière la porte du monnayeur.
quelques voyants sur le plateau qui ne marche pas pareil sur le fronton.
les afficheurs ne sont pas au top, il manque des chiffres et des segments.
pas mal de bobine qui ne sont jamais commandées.
ensuite j'ai réussi a mettre des crédits.
je lance une partie, les flips ne bouge jamais et quand la bille viens sur des contacts il y a des bobines qui claquent a droite a gauche.
alors j'ai fais les contacts a la mains.
mais bon c'est un peu le chaos.
je vais finir de regarder et comprendre ce qu'il ce passe.
(mes tensions sont bonne sur la carte alim)
voila voila
Tu avais la carte CPU d'oxydée
Tu as certainement la connectique femelle d'oxydée aussi
Les deux de la carte CPu en bas ...
Celui de gauche véhicule les données pour les bobines et sons, et celui de droite, l'interface à contact allant à la porte de monnayeur
Tu as certainement la connectique femelle d'oxydée aussi
Les deux de la carte CPu en bas ...
Celui de gauche véhicule les données pour les bobines et sons, et celui de droite, l'interface à contact allant à la porte de monnayeur
V
veloman
Non Membre
oui c'était bien ca!
a force de tripoter les connecteurs le flipper a commencé a fonctionner a peu près normalement.
(je dois récupérer produit pour les contacts au taff http://fr.farnell.com/jelt/5199/nettoyant-de-contact/dp/8596484)
par contre je n'ai toujours pas de son (le HP grésille quand j'allume le flip et la led clignote sur la carte son)
j'ai des lampes qui ne s'allume pas. y en a pour lesquelles j'ai résolut le probleme.-> oxydation du culot et de l'ampoule donc faux contact. d'autre ne sont pas alimentées.
est ce que la masse du flipper est au même potentiel que la masse des lampes? parce que quand je mesure entre le+ d'une lampe qui ne fonctionne pas et son - j'ai 0V et entre le + et la masse du flipp j'ai de la tension genre 6-7V
et j'ai le flip droit qui ne fonctionne pas. j'ai comparé avec le flip gauche. je n'ai pas de jus sur le bouton de commande du flip.
voila pour l'instant.
en tout cas je suis trop content!!
a force de tripoter les connecteurs le flipper a commencé a fonctionner a peu près normalement.
(je dois récupérer produit pour les contacts au taff http://fr.farnell.com/jelt/5199/nettoyant-de-contact/dp/8596484)
par contre je n'ai toujours pas de son (le HP grésille quand j'allume le flip et la led clignote sur la carte son)
j'ai des lampes qui ne s'allume pas. y en a pour lesquelles j'ai résolut le probleme.-> oxydation du culot et de l'ampoule donc faux contact. d'autre ne sont pas alimentées.
est ce que la masse du flipper est au même potentiel que la masse des lampes? parce que quand je mesure entre le+ d'une lampe qui ne fonctionne pas et son - j'ai 0V et entre le + et la masse du flipp j'ai de la tension genre 6-7V
et j'ai le flip droit qui ne fonctionne pas. j'ai comparé avec le flip gauche. je n'ai pas de jus sur le bouton de commande du flip.
voila pour l'instant.
en tout cas je suis trop content!!
V
veloman
Non Membre
alors pour le flipp droit c'était une soudure sur le connecteur fixe J2 de la solénoïdes driver qui était cuite! je l'ai refaite et nikel (sans le flux
né )
pour le reste toujours pareil.
né )pour le reste toujours pareil.
