restauration et remise en service du FANTASY

[David]

C'est un Thyristor

Soit une diode programmée on dira qui suivant un courant de gachette, permet de faire écouler du courant que dans un sens

Soit si la carte est pas branchée cela peut aller

Sinon il peut y avoir des dégâts possibles, sans compter des remontées de tensions dans les autres composants
C'est possible, oui ....



[veloman]

ok.

on verra ca quand je l'essayerai sous tension. j'espère ne pas avoir fait de dégâts.


sinon pour ma MPU, tu penses que ca marcherai en mettant des EPROM avec la mémoire du centaur?
il me faut en trouver dans des 2532 pour remplacer les miennes.

ca m'embête d'avoir acheter la combo et de pas pouvoir m'en servir ensuite.



[David]

Moi j'ai des proms de Centaur dessus à ce jour sur cette carte

Je viens de la retrouver, et effectivement il y a une magouille sur la carte
Je m'en rappelais grosso modo

Et ce sont des 2532 dessus
Ceci je puis les faire, pas d'inquiétude alors

PS> perso j'ai une MPU17 de Bally qui est la même que la MPU100 de Stern

Je ferais des photos dès que possible



[veloman]

ok ca marche pour les photos.
oui comme moi 2532.
ba si ca ne change rien au jeux, je vais faire ca alors.
merki pour l'info



[David]

Ouffffff
Je la cherchais partout
Et elle était ....... sur mon banc de test

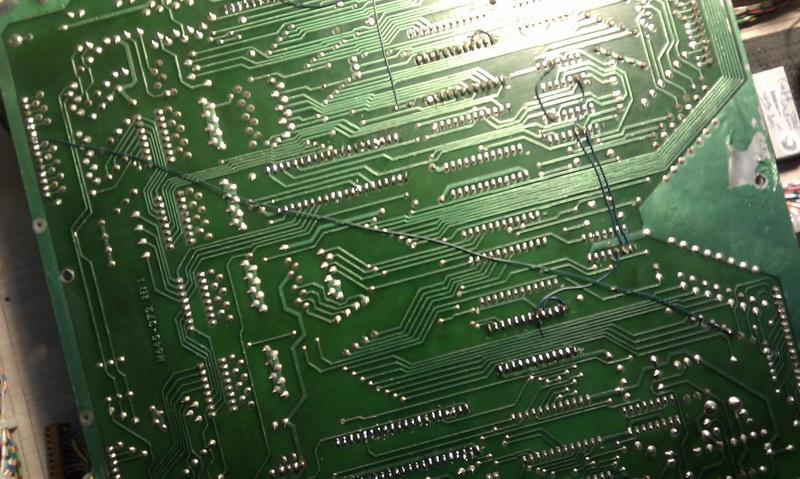

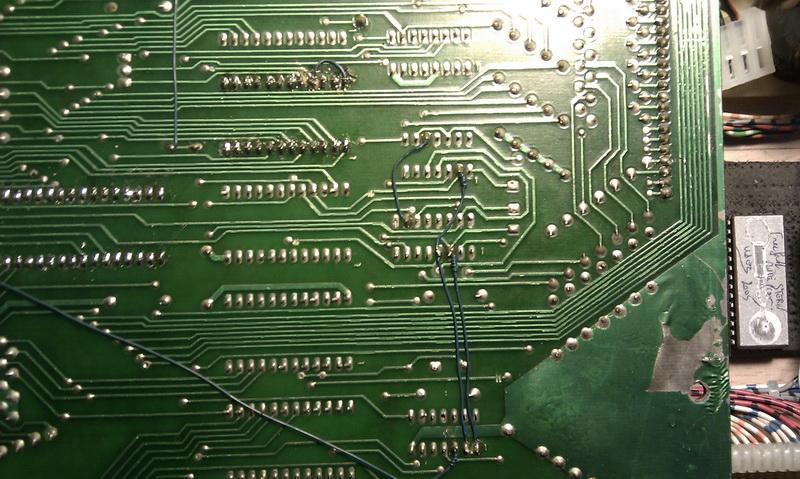

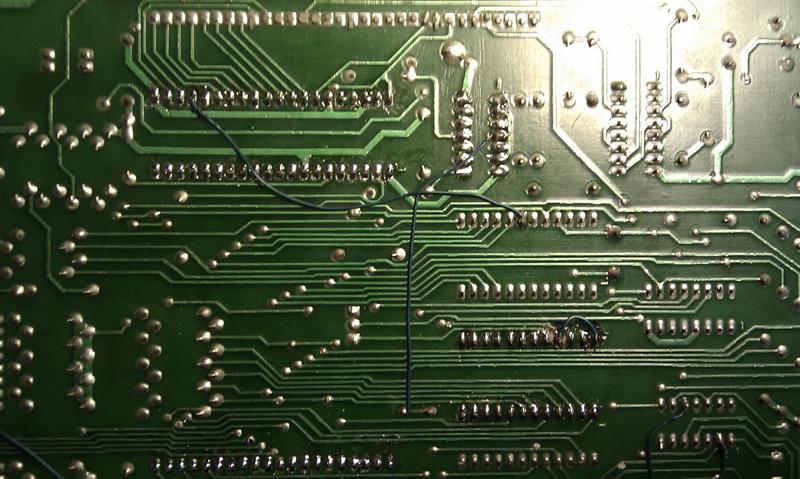

Voici les photos du câblage sur ma carte CPu qui est une MPU17 de Bally, donc une Stern MPU100

Et hop tu as tout

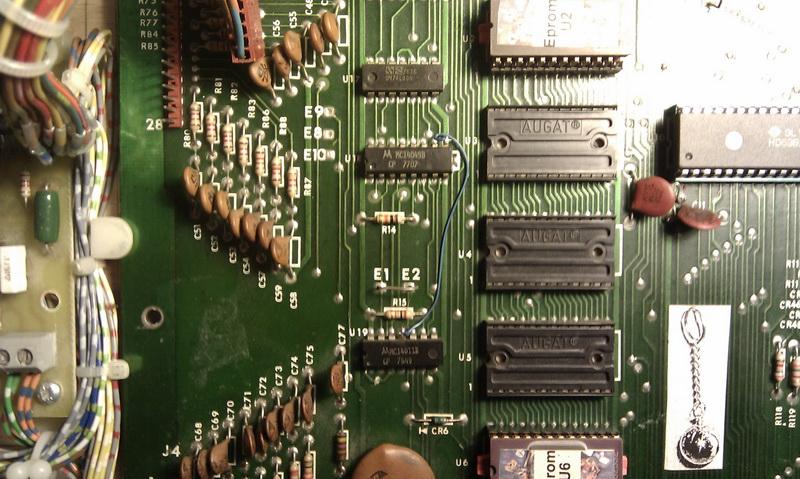

Comme tu vois j'ai U2 et U6 en 2532



[veloman]

ok merci beaucoup pour les photos
j'ai regardé sans comparer vraiment, ca a l'air d'etre exactement la meme modif.

maintenant la question est: est ce que je peux adapter la combo sur cette carte ou est ce que je suis obligé de passer en 2532 sur U2 et U6?

bonne journée



[David]

Si tu mets la combo il faudra modifier tous les ponts
Remettre à l'origine la carte

Faire comme dans l'article

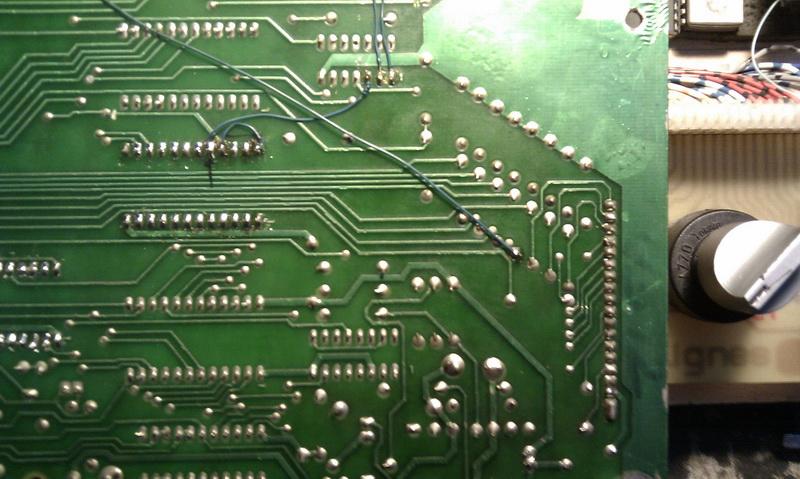

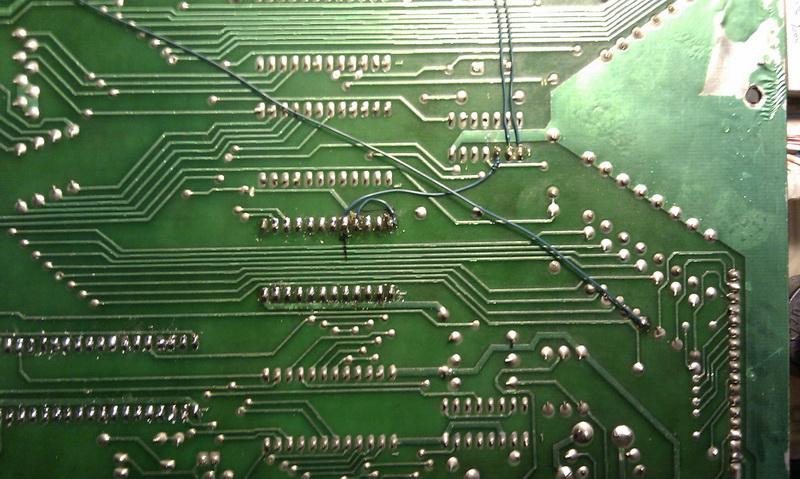

En plus de cela il faut à tout prix garder ce fil coupant en diagonale la carte

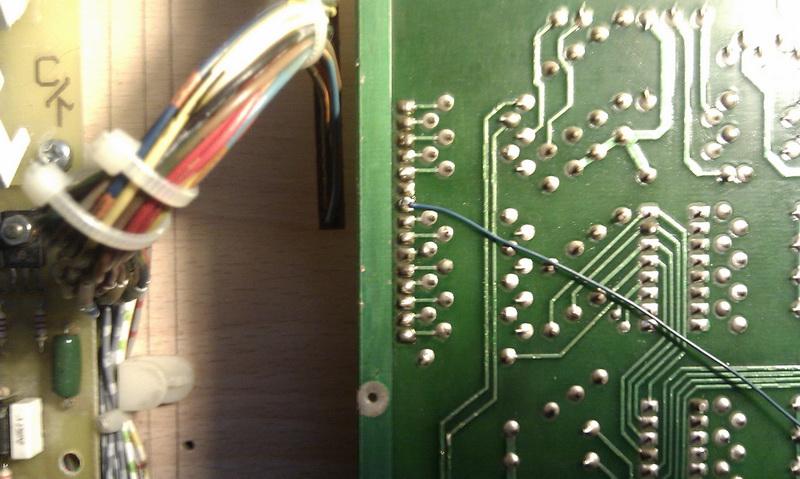

Il va d'un coté des sorties bobines vers une broche d'interface à contact (non usitée sur les carte Bally)

Ce fichu truc je ne sais plus à quoi il sert par contre



[veloman]

ouai je comprends.
ca m'embete d'avoir acheté la combo et de ne pas l'utiliser. mais bon j'ai pas envie de me lancer dans la modif de la carte.
j'vais commander des 2532 du centaur alors.
et si ca marche toujours pas je verrais apres quoi faire.



[veloman]

salut

je n'ai pas eu le temps de m'en occuper depuis la derniere fois.
alors quelle référence je dois prendre sur RP? il y a trop de choix

merci



[David]

Pour les mémoires ?

Centaur et tu as le choix des version dans le menu déroulant quant tu es dans l'article en question
Clique sur mémoires, Cpu Bally etc ...


http://www.restorpinball.com/index....tegory_id=176&option=com_virtuemart&Itemid=54



[veloman]

oui oui pour les mémoires

justement avec la carte modifiée je ne sais pas trop quoi choisir dans le menu déroulant
je pense prendre une " MPU35 U2 + U6 2532"
je voulais que tu me confirme.

merci et bonne nuit vue l'heure



[David]

Normalement elles sont d'origine sur cette modif (a ce que j'en sais de par ce que j'avais) en 2532



[veloman]

bonsoir a tous

J'ai fini mes épreuves écrites de BTS, ce qui m'a permis de me remettre un peu dans la restauration du flip.

j'ai donc essayé la carte avec les EPROMs 2535 U2 et U6.
j'alimente la carte avec une alim de PC pour éviter d'aller et venir dans le fronton du FANTASY qui est peu accessible pour l'instant.
la LED reste toujours fixe...

je commence a désespérer.

comment diagnostiquer le probleme?


merci d'avance



[David]

Déjà regarde si en broche 40 du processeur tu as bien le reset
Après vérifie les horloge arrivant au processeur
Commence par là



[veloman]

alors, j'ai fais plusieurs essais qui on donnés: (sachant que mon alim me sort 5,3V)


sur U9
en broche 2 -> 5.28V
en broche 3 -> 2.8 V
en broche 5 -> 4.2V
en broche 36 -> 2.6V
en broche 40 -> 5.5V

comment interpréter ces mesures?
je dois faire d'autres essais?

merci d'avance



[David]

Il faudrait voir à l'oscilloscope le reset

Essaye très brièvement de mettre la broche 40 du processeur à la masse
Pas longtemps du tout, sinon on risque de griller les transistors de reset



[veloman]

je peux avoir un oscilo au taf. je me branche comment? entre la masse et la broche 40.
le reset fonctionne comment en fait? j'arrive pas a comprendre.

en attendant je fais ca.

en tout cas merci, ca me redonne espoirs, j'ai cru que le flip ne remarcherai jamais.



[veloman]

j'ai essayé de mettre brièvement a la masse la broche 40. rien de plus.
j'ai laissé la carte sous tension quelques dizaines de seconde. au bout d'un moment la led ce met a "clignoter" mais reste toujours allumé, elle brille moins fort et plus apres plus fort mais ne s'éteint jamais.
je me suis fais comprendre j’espère marrto

demain je prend un oscilloscope pour ce week end



[David]

Oui il faudrait voir les signaux d'horloge
De Reset

Aussi du 74LS37 (à coté du 9602)



[veloman]

tu connais les points de mesure précis?

sinon je me débrouillerai. j'ai récupérer des schémas de carte MPU bally, c'est pas exactement la mienne, mais ca doit être le même principe.
