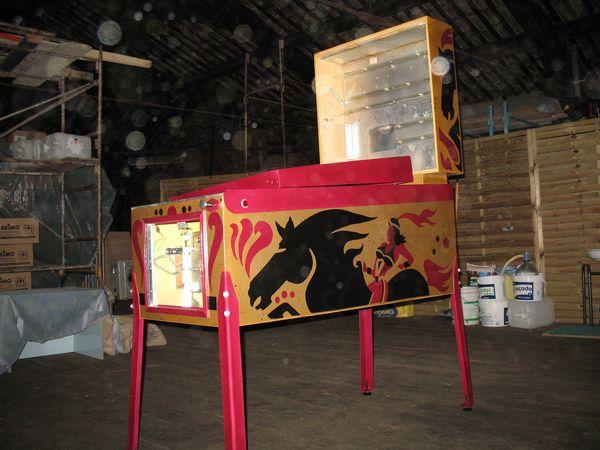

mon dernier, un Fathom

Ah non pas du tout, j'ai toujours le même problème.
Le multiplicateur de bonus qui monte quand j'actionne le flip droit
et les points correspondants aux cibles (bonus X3 et 10000 points, bonus X4 et 25000 points)

Tu me demandes de faire le test du connecteur J2 sur la CPU pour éliminer
une cause plateau, ce que j'ai fait.

Je ne vois pas autre chose que le plateau
Faille vérifier au manuel
Mais je ne l'ai pas au complet (manque les parties de connections et autres ....

Je ne vois pas la matrice à contacts
J'aurais bien dit de vérifier les contacts des cibles tombantes
Mais j'en suis pas sur du tout

J'ai bien vérifié plusieurs fois les contacts des cibles tombantes,
tout est OK.
Quelle partie du manuel te faudrait-il, je l'ai en version papier et en PDF?

le pdf n'a pas les pages jaunes

Toute la fin du manuel en fait

Si si j'ai bien le Bally Fathom schematics, la version PDF des pages jaunes
de la fin du manuel, il fait 6,5 Mo.

Beu je ne l'ai pas et il n'est pas sur ipdb
J'ai du mal chercher alors ?

Je viens de vérifier, sur IPDB en dessous d'English Manual et German Manual
tu as Shematics 6MB PDF.

On le trouve aussi ici: http://www.pinball.yoo-design.com/pages/schematics.html

Avant d'aller prospecter dans les cibles (ce que tu as fait en partie), démonte le contact Flipper Droit, celui qui est avec les grains or


Dépose le ou dessoude les fils (n'oublie pas d'isoler)
Voir si cela ne fait plus d'erreur

J'ai dessoudé les fils du contact du flipper droit et j'avais toujours le problème.
C'est donc le second contact (celui qui fait défiler les couloirs A B C) qui ne va pas.
Je l'ai donc écarté pour le rendre inactif et là tout fonctionne très bien, j'ai fait
plusieurs parties sans aucune erreur.

Reste à trouver ce qui ne fonctionne pas sur ce contact.
Je te remercie pour ton aide.

Oki c'est donc cela

Soit il faudrait maintenant que tu joues et que tu l'actionnes manuellement en fait

A savoir qu'il est pas impossible que le contact soit peut être HS
Mais fait le test manuellement en l'activant à la main

Une autre idée serait de le remonter sur le batteur mais de couper l'alimentation des bobines (la tension 43 V sur les bobines de batteur)
Et agir à la main sur les doigts de batteurs

Derrière le bouton de flip droit il y a un double contact, le 1er qui actionne
les 2 flips de droite et le 2eme qui fait alterner les couloirs A B C,
c'est celui-ci qui pose problème puisque si je le désactive tout est OK.

Si je l'actionne à la main j'ai de nouveau les erreurs.
Si j'actionne les batteurs à la main pas de souci, normal puisque je ne
touche pas au second contact.

Test la diode alors de ce contact OR

Mais as tu fait le test sans le 43 V sur les batteurs ?
Cela est très important ce test

Oui le test sans le 43V ne change rien, le seul moment ou tout
fonctionne c'est lorsque je désactive le 2eme contact sur le bouton
de flip.
Il n'y a pas de diode sur ce contact.

Hey bien ne cherche pas si tu n'as pas la diode

Voilà toute la raison

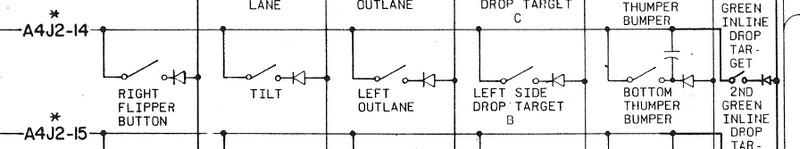

Regarde au schéma c'est bien mentionné ;)


Ah ok, donc je place la diode entre les 2 fils du second contact et
dans quel sens?
C'est bien la même que sur une bobine, une 1N 4004?

salut, sup.

si je ne fait pas d'erreur sur le schema de la diode le trait a cote du triangle indique la position du cercle gris qui se trouve sur ta diode

ce qui te donnera le sens


a+ Kontent

Bonjour,
Ok pour le sens merci, et pour l'emplacement c'est bien sur le
2eme contact, celui qui fait alterner les couloirs A B C?

Bon, j'ai vu ou placer la diode avec le code couleur des fils.
Donc je l'ai placé sur le contact et ben c'est pareil, en plus
l'alternance des couloirs A B C ne marche pas.

Montre moi voir ce contact en photo
