A la masse la pointe noire, enfin j'espère que t'as une pince croco au bout sinon ça va être ch...t ..
Suivez la vidéo ci-dessous pour voir comment installer notre site en tant qu'application Web sur votre écran d'accueil.
Note: Cette fonctionnalité peut ne pas être disponible dans certains navigateurs.
FlipperFrance
Quoi comment ! Pas encore membre ! Franchissez le pas, inscrivez vous avec le mail de votre F.A.I (VPN exclus), et participez à la vie Flippéristique
P
pipiou_ch
Non Membre
Vi j'ai des pinces crocos mais ....Crrispy a dit:
C'est où la masse ?
Et le +50v est présent même si les bobines ne sont pas activées ?
Désolé d'être lourd mais je suis newbie en électricité !!!
Pipiou
P
pipiou_ch
Non Membre
Bon bin:
Multimètre entre une tresse de la caisse et n'importe quelle pin d'une bobine
1.5 V ACporte fermée ou 20 mV AC si la porte est ouverte
Une idée ?
Pipiou
Multimètre entre une tresse de la caisse et n'importe quelle pin d'une bobine
1.5 V ACporte fermée ou 20 mV AC si la porte est ouverte
Une idée ?
Pipiou
Sur J105 je pense que non, car le redressement de fait sur la carte même.
Au moins ca permettrait de voir déjà si le transfo donne la tension
Si tension, vérifier les fusibles à nouveau, mais peut être sortir la carte pour contrôler pistes à soudures ?
Au moins ca permettrait de voir déjà si le transfo donne la tension
Si tension, vérifier les fusibles à nouveau, mais peut être sortir la carte pour contrôler pistes à soudures ?
P
pipiou_ch
Non Membre
J'ai mesuré entre les bornes 5 et 6 de J105 J'ai 53 V AC
Donc le transfo c'est bon
Je dois trouver où, en sortie de la carte, ce fameux 50 V encore ? (Continu ou alternatif) ?
D'autre part, sur J104 je n'ai que 3 fils alors que dans la doc je devrais en avoir 4 (en plus pas les couleurs dans la doc) !! Couin tu peux vérifer ?
Dom
Donc le transfo c'est bon
Je dois trouver où, en sortie de la carte, ce fameux 50 V encore ? (Continu ou alternatif) ?
D'autre part, sur J104 je n'ai que 3 fils alors que dans la doc je devrais en avoir 4 (en plus pas les couleurs dans la doc) !! Couin tu peux vérifer ?
Dom
Je regardes ca ce soir, car là il dort mdr mdr mdr
Tu as sorti ta carte pour la vérifier et la nettoyer ?
Sur le mien ,c'est le premier truc que j'ai fais : elle était noire de crasse, je l'ai sortie, hop , Pfft Pfft du Red Devil dessus, attendage 5 minutes, brosse à dents, rinçage, séchage (bon c'était au mois d'aout donc 1 h debout sur une chaise de jardin au soleil, mais tu peux la sécher au four (tiens, en fait c'est comme l'article Chauffons un peu vivi), et la carte ressort top nickel, c'est beaucoup plus agréable d'avoir une belle carte au fond du flip
Les connecteur,s passée à la brosse un peu plus grosse (pour la facilité), aspirage de la caisse, et au moins, j'ai un revenge qui a maintenant bon fond mdr
En plus, j'ai redressé le flasque plastique Pinball 2000 (avec un pistolet thermique pour ramollir , il suffit de le mettre en contrainte pour lui redonner la bonne forme, le temps que ça refroidisse et après ça rester), refixation du ressort, il n'y a que les axes, j'en ai pris des un poil plus gros en diamètre, coupés à la longueur nécessaire (et non d'origine), ainsi , le capot joue bien son rôle et ne se décroche pas, c'est quand même pas mal quoi.
Tu as sorti ta carte pour la vérifier et la nettoyer ?
Sur le mien ,c'est le premier truc que j'ai fais : elle était noire de crasse, je l'ai sortie, hop , Pfft Pfft du Red Devil dessus, attendage 5 minutes, brosse à dents, rinçage, séchage (bon c'était au mois d'aout donc 1 h debout sur une chaise de jardin au soleil, mais tu peux la sécher au four (tiens, en fait c'est comme l'article Chauffons un peu vivi), et la carte ressort top nickel, c'est beaucoup plus agréable d'avoir une belle carte au fond du flip
Les connecteur,s passée à la brosse un peu plus grosse (pour la facilité), aspirage de la caisse, et au moins, j'ai un revenge qui a maintenant bon fond mdr
En plus, j'ai redressé le flasque plastique Pinball 2000 (avec un pistolet thermique pour ramollir , il suffit de le mettre en contrainte pour lui redonner la bonne forme, le temps que ça refroidisse et après ça rester), refixation du ressort, il n'y a que les axes, j'en ai pris des un poil plus gros en diamètre, coupés à la longueur nécessaire (et non d'origine), ainsi , le capot joue bien son rôle et ne se décroche pas, c'est quand même pas mal quoi.
P
pipiou_ch
Non Membre
Bon okay je vais faire çà
Mais sinon ou dois-je trouver les bonnes tensions après J105 ?
Pipiou
Mais sinon ou dois-je trouver les bonnes tensions après J105 ?
Pipiou
P
pipiou_ch
Non Membre
Hello,
J'ai testé les 20N10L:
Pointe noire sur le métal et pointe rouge à gauche= .515 mais pointe rouge à droite=0
Sur tous !!
Est-ce normal ? il me semble que je devrai avoir 1.2 1.4 à droite non ?
Si c'est le cas comment expliquer qu'ils soient tous grillés ?
Pipiou
J'ai testé les 20N10L:
Pointe noire sur le métal et pointe rouge à gauche= .515 mais pointe rouge à droite=0
Sur tous !!
Est-ce normal ? il me semble que je devrai avoir 1.2 1.4 à droite non ?
Si c'est le cas comment expliquer qu'ils soient tous grillés ?
Pipiou
A
Ancien Visiteur 1
Non Membre
Ah oui cest pour le moins bizarre!! Tu as débranché les connecteurs de la carte pour tester? Et ils sont TOUS comme ça? ça parait vraiment étrange.
Bon sinon
JE repense
Si tu n'avais pas du tout de 50 V tu aurais un message d'erreur au démarrage
Essaye pour voir de retirer dans l'ordre les fusibles suivant
F110, après F 104, 105, 106, 107
Normalement pour chacun il doit t'afficher une erreur.
Alors le test là je te le demande pour :
Savoir si tu as bien du 50 VDC sur la carte au niveau des ponts à diodes
Savoir aussi si le relais et la coupure de porte fonctionne
Après tu peux mettres le multimètre pour tests vérificateurs
Tu mets la broche noire à la masse, puis tu touches avec la sonde rouge, tous les supports à fusibles nommés F104 à F107
Sur chacun tu dois avoir 50 * Racine de 2 soit à peu près 70 V à vide.
Après ce sera étrange qu'il n'y ait ni flippers, ni bobines qui marcheraient
Cela ferait trop de soudures en défauts ou de transistors cuit
Par contre j'ai une idée, on verra bien après ces tests là déjà
JE repense
Si tu n'avais pas du tout de 50 V tu aurais un message d'erreur au démarrage
Essaye pour voir de retirer dans l'ordre les fusibles suivant
F110, après F 104, 105, 106, 107
Normalement pour chacun il doit t'afficher une erreur.
Alors le test là je te le demande pour :
Savoir si tu as bien du 50 VDC sur la carte au niveau des ponts à diodes
Savoir aussi si le relais et la coupure de porte fonctionne
Après tu peux mettres le multimètre pour tests vérificateurs
Tu mets la broche noire à la masse, puis tu touches avec la sonde rouge, tous les supports à fusibles nommés F104 à F107
Sur chacun tu dois avoir 50 * Racine de 2 soit à peu près 70 V à vide.
Après ce sera étrange qu'il n'y ait ni flippers, ni bobines qui marcheraient
Cela ferait trop de soudures en défauts ou de transistors cuit
Par contre j'ai une idée, on verra bien après ces tests là déjà
Si ca peut t'aider PiouPiou, voici comment est cablé le mien (il me semble que 2 prises soient permutables mais je sais plus lesquelles et je n'en suis pas sur) :
[imgz]http://www.flipperfrance.com/forum/userimages/connectdriverrfm.jpg[/imgz][imgz]http://www.flipperfrance.com/forum/userimages/connectplateaurfm.jpg[/imgz]
[imgz]http://www.flipperfrance.com/forum/userimages/connectdriverrfm.jpg[/imgz][imgz]http://www.flipperfrance.com/forum/userimages/connectplateaurfm.jpg[/imgz]
A
Ancien Visiteur 1
Non Membre
Health plutôtDavid a dit:
P
pipiou_ch
Non Membre
Bin en tout cas le switch de la porte est reconnu par le programme car il me met bien sur l'écran si la porte est ouverte ou fermée selon la position du bouton blancCouin a dit:
Quand la porte est fermée TOUTES les LEDs s'allument sinon ça s'arrète à la led verte
Pour Dadou: je ferai ton test demain, là je vais éteindre mes yeux dodoo
Pipiou
P
pipiou_ch
Non Membre
Les nouvelles de ce matin:
Oui il y a le son, les lampes commandées fonctionnent, il donne des crédits, pourrait faire démarrer une partie mais ne lance pas la bille.
Fusibles et tensions:
Si je retire F110= LED 15 s'allume LEDs 4 5 6 7 11 12 13 14 restent éteintes (Porte fermée).
En mode "test" fusible" il m'indique en rouge le F110.
Sur les bobine j'ai 66 VDC porte fermée et 0 V porte ouverte.
Multimètre noir à la masse et rouge sur le support de fusible (fusibles en place) :
A gauche la mesure, à droite le libéllé de la doc
F100 à F107 = 66V > LEDs 4 5 6 7 11 12 13 14 = +50V
F108 = 4.53 V --> LED 16 = +12V
F109 = 10.58 V --> LED 10 = +20 V Flashlamps
F110 = 30 V --> LED 9 = +50V Solenoids !!!
F111 = 12 V --> LED 3 = +18V Lamp matrix A
F112 = 10.5 V

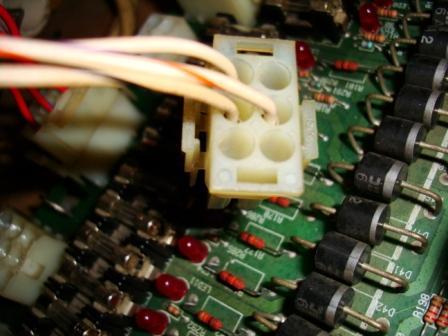

Le connecteur J104 n'a que 3 fils alors qu'il est indiqué 4 fils sur la doc et en plus ces fils ne sont reliés à rien:

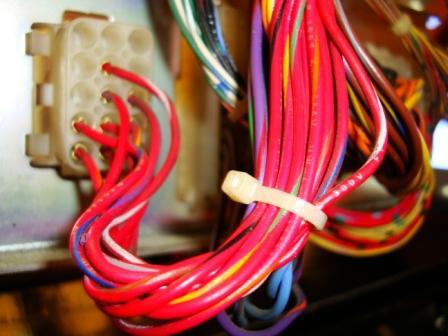

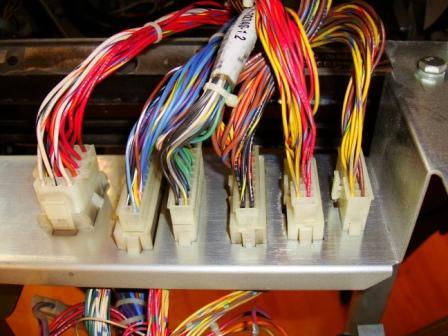

Ces fils blanc - xxx arrivent sur le support de connecteur du fond du plateau mais rien ne ressort derrière (Que des fils rouges - xxx)
Voici les photos:
Pipiou
Oui il y a le son, les lampes commandées fonctionnent, il donne des crédits, pourrait faire démarrer une partie mais ne lance pas la bille.
Fusibles et tensions:
Si je retire F110= LED 15 s'allume LEDs 4 5 6 7 11 12 13 14 restent éteintes (Porte fermée).
En mode "test" fusible" il m'indique en rouge le F110.
Sur les bobine j'ai 66 VDC porte fermée et 0 V porte ouverte.
Multimètre noir à la masse et rouge sur le support de fusible (fusibles en place) :
A gauche la mesure, à droite le libéllé de la doc
F100 à F107 = 66V > LEDs 4 5 6 7 11 12 13 14 = +50V
F108 = 4.53 V --> LED 16 = +12V
F109 = 10.58 V --> LED 10 = +20 V Flashlamps
F110 = 30 V --> LED 9 = +50V Solenoids !!!
F111 = 12 V --> LED 3 = +18V Lamp matrix A
F112 = 10.5 V
Le connecteur J104 n'a que 3 fils alors qu'il est indiqué 4 fils sur la doc et en plus ces fils ne sont reliés à rien:
Ces fils blanc - xxx arrivent sur le support de connecteur du fond du plateau mais rien ne ressort derrière (Que des fils rouges - xxx)
Voici les photos:
Pipiou
