Remplacer une alimentation Pinball 2000​

​

Il n'y a que deux flippers concernés, l'Episode I Star Wars (EP1) et le Revenge From Mars (RFM)
Mais cet article à un but, ne pas vous faire avoir et ne pas détruire ou alimentation ou alors carte principale (CPU, carte mère)

1) La vue interne alimentation déposée

Je n'ai pas détaillé tout le démontage en photos car il ne s'agit que d'enlever des vis et connectiques
Par contre je préciserai ce qu'il faut bien faire au remontage, car il ne faudra pas se tromper

Le cas classique sur cette génération d'alimentation, le ventilateur qui est plein de poussière, se bloque et l'alimentation passe en sur-chauffe, ce qui entraine, sa dégradation.

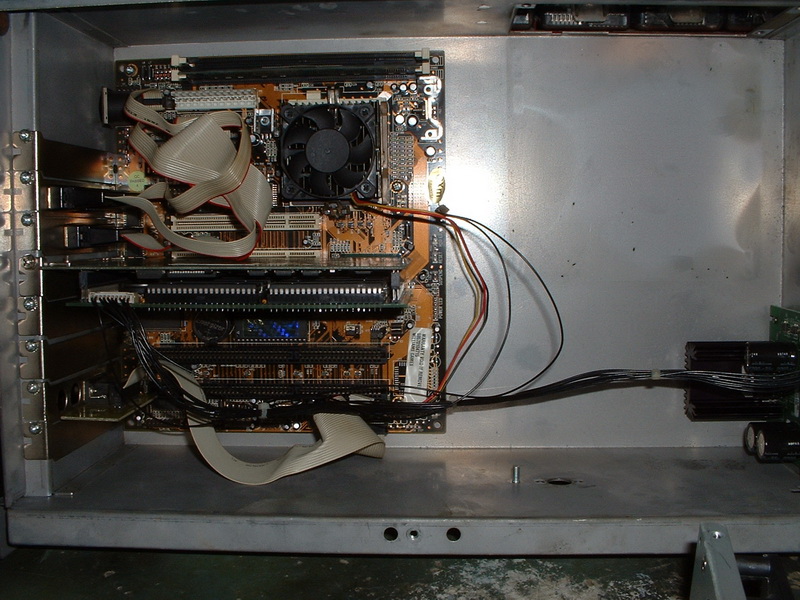

Voici l'ensemble vidé de son alimentation

​

Coté droit, la petite carte visible est la carte amplificateur stéréo
Coté gauche, nous avons vue sur la carte CPU, la carte Prism, Le processeur sous son dissipateur (au passage vérifiez le bon fonctionnement de ce ventilateur et changez le au besoin)

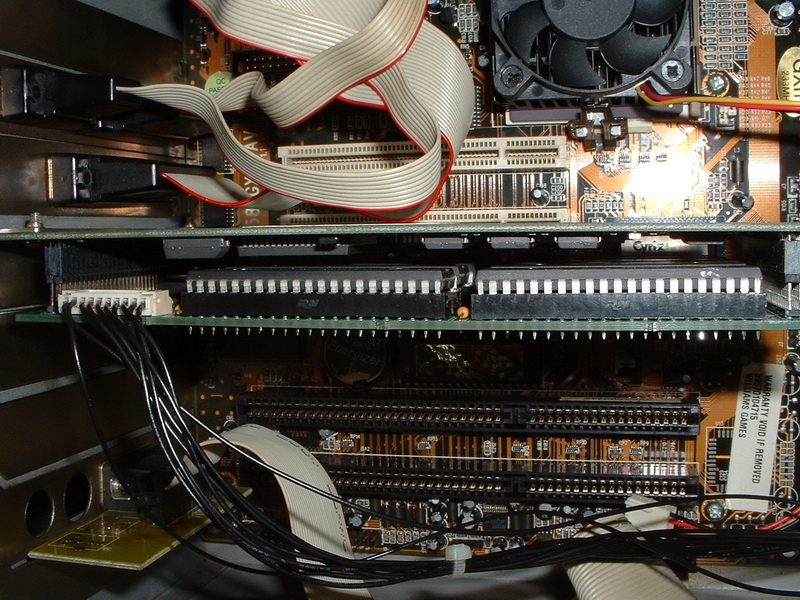

Gros plan sur la carte PRISM

​

2) Quel type d'alimentation choisir ?

Il vous faudra acheter une alimentation pour Pentium de première génération ou Cyrix etc ..
Sa dénomination est ATX, et prenez une 250 Watt, ce sera nickel et bien adapté.
Choisissez en une, avec l'interrupteur MARCHE / ARRET, qui est déporté avant une gaine et un fil de masse

Voici une référence possible : Enlight Corporation : EN-8257647, Model N° : V525 (celle ci à la possibilité de passer de 220 en 110 V)

Mais nous savons un soucis, si ce n'est pas celle que je vous propose.... Voilà l'origine de cette idée d'article surtout. L'alimentation est en 220 V ... Et le flipper convertis le 220 V en 110 V avec le transformateur .... Comment faire alors ?

3) Passage en mode 110 V de l'alimentation

Regardez s'il n'y aurait pas au niveau des prises un cache qui obstruerai l'interrupteur de sélection ou une étiquette adhésive. Il est en rouge, et de type à glissière

Des petites photos qui vous parlerons mieux qu'un grand discours

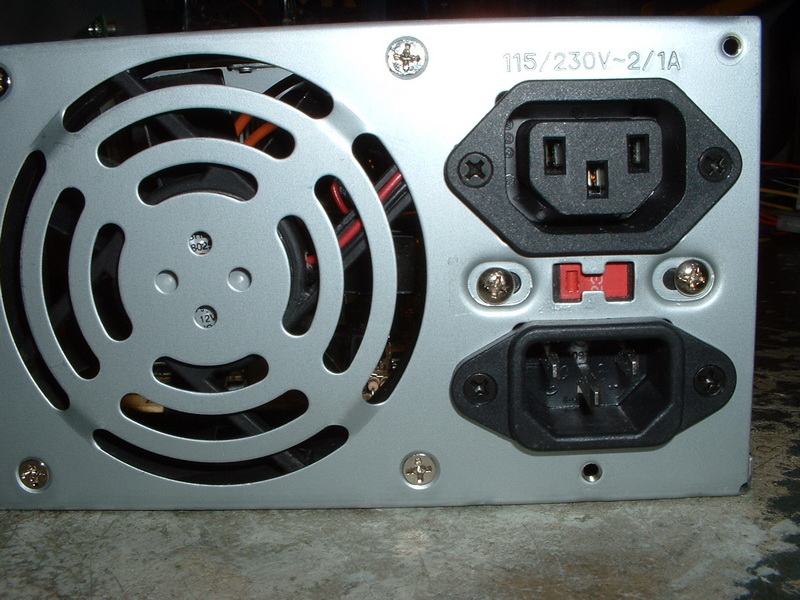

L'interrupteur de sélection 230V / 110 V est peut être caché

​

Si vous ne le voyez pas, ouvrez l'alimentation et regardez

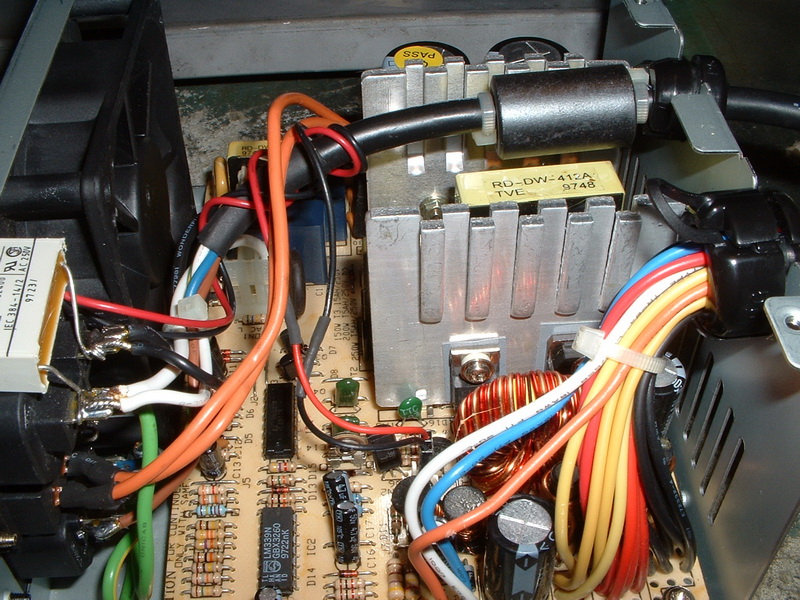

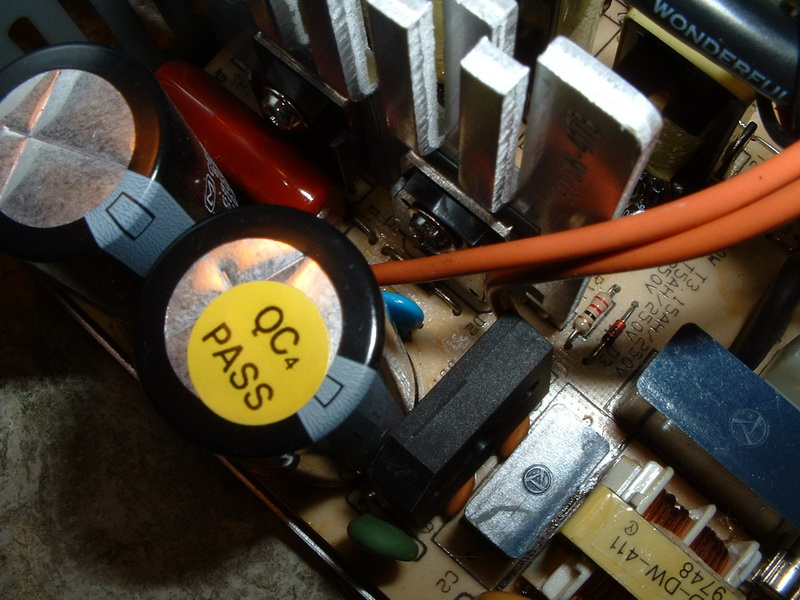

Vous devriez voir deux fils (ici oranges) partant de l'interrupteur et allant au niveau de la partie redressement de celle ci. Ils sont très souvent entre les deux gros condensateurs de filtrage
Vois les photos qui parlent d'elles même

​

Si cela n'existe pas du tout, sur l'alimentation vous allez voir deux points (trous dans le circuit imprimé, sérigraphiés mais rien de câbler dedans) notés d'un carré avec une lettre dedans
Cela n'aurait été câblé. Vous pouvez comparer avec votre ancienne en démontant aussi le capot, récupérez au besoin cet interrupteur à glissière.

Dans ce cas, l'alimentation sera à modifier, il faudra faire un pont entre ces deux points avec du fil tout simplement. N'oubliez pas que dès lors, vous ne l'utiliserez plus jamais en 220 V sinon un simple branchement elle explosera de suite (condensateur qui exploseront ou fuiront)

Voilà pour ce qu'il y aurait à faire

3) Au remontage ...

Qu'est ce qu'il pourrait bien arriver ???
Mummmm

M'enfin j'ai pas noté la position des connecteurs de l'alimentation.... Flute

Ne vous en faites pas, cette génération d'ordinateurs imposaient une connectique simple !

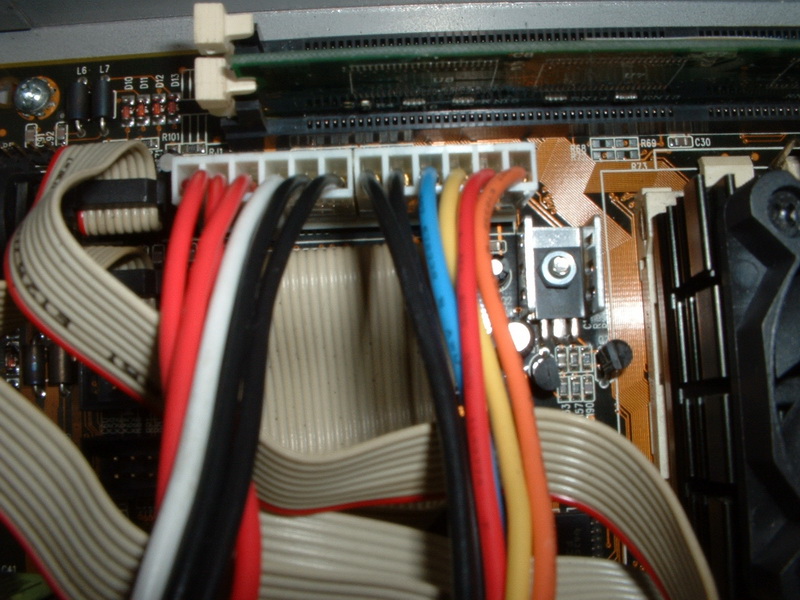

On mets toujours les deux cotés des connecteurs ayant les fils noirs, ensemble

Voilà l'exemple en images

​

N'oubliez pas, surtout pas les connecteurs d'alimentation du :

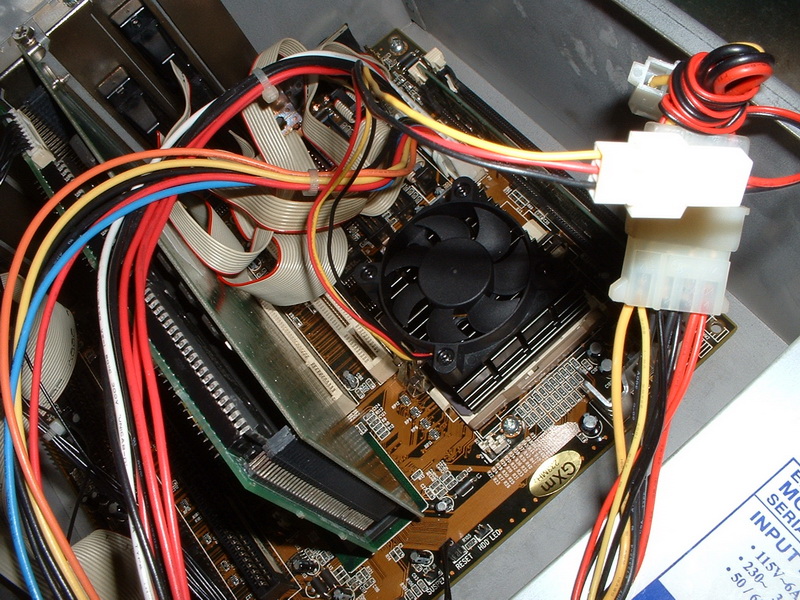

Ventilateur de processeur:

​

Sinon vous vous maudirez d'avoir fait griller ce dernier ......


Conclusion :

N'oubliez pas de bien vérifier votre alimentation, au besoin vous savez comment la remplacer maintenant et quelle petit modification à effectuer

Que la force soit avec vous (Star Wars Episode I), ah non ici on va découper du monstre (Revenge From Mars)

Bon
