Arf, j'avais mal compris ton explication. Si le fil d'origine est trop court entre les deux broches, tu peux en effet prendre un fil plus long.
Suivez la vidéo ci-dessous pour voir comment installer notre site en tant qu'application Web sur votre écran d'accueil.
Note: Cette fonctionnalité peut ne pas être disponible dans certains navigateurs.
FlipperFrance
Quoi comment ! Pas encore membre ! Franchissez le pas, inscrivez vous avec le mail de votre F.A.I (VPN exclus), et participez à la vie Flippéristique
Question Connectique Hollywood heat
- Auteur de la discussion philouche71
- Date de début
Bonsoir Petitcurieux.
Merci pour tes réponses.
En fait, je pensais faire un montage, car le fil qui fait une boucle entre deux connecteurs doit sans doute avoir un tenant d'un côté (arrivée d'une information), et un aboutissant de l'autre côté (retour de cette même information sur un autre circuit). Sinon, je ne vois pas l'intérêt d'une boucle, et Gottlieb aurait sans doute fait deux cosses indépendantes. Mais comme je n'y connais pas grand chose en électronique, je préfère poser la question.
Merci pour tes réponses.
En fait, je pensais faire un montage, car le fil qui fait une boucle entre deux connecteurs doit sans doute avoir un tenant d'un côté (arrivée d'une information), et un aboutissant de l'autre côté (retour de cette même information sur un autre circuit). Sinon, je ne vois pas l'intérêt d'une boucle, et Gottlieb aurait sans doute fait deux cosses indépendantes. Mais comme je n'y connais pas grand chose en électronique, je préfère poser la question.
Alors non c'est pas une boucle en fait (pour l'afficheur)
C'est une continuité de câblage car les afficheurs 1-3 2-4 sont câblés en // pour les digits
Donc le fil venant de la cpu, va ) un afficheur et se termine sur un autre

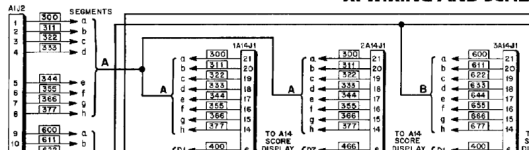

Le principe est visible ici
Ceci est une exemple suite à l'afficheur que Petit Curieux à montré
En fait ce que tu nommes une boucle, est le fil qui passe dans la broche autodénudante et continue sa route
Ce montage de connecteurs là est merdique OUI mais question industrielle et économies de couts, il est bien, car pas besoin de couper un fil le dénuder etc ...
Mais c'est super pas bon, si le fil est un peu tiré c'est fichu (pour cela qu'il y a des petits ergots au bout adaptés suivant fil ... mais bon de la caca
DOnc quand on a un fil qui arrive et repart on fait une coupe entre les deux traits laissés par la cosse dénudante
On dénude un peu
On mets une cosse pour gros fil
On serti le tout et on vérifie bien que les BRINS de fils soient bien écrasés par la première partie du seritssage
Pour les isolants ils seront pincés
A savoir quand on fait cela on laisse les brins droits après avoir dénuder, on ne le torsade surtout pas ! Sinon jamais cela rentre ni ira
C'est une continuité de câblage car les afficheurs 1-3 2-4 sont câblés en // pour les digits
Donc le fil venant de la cpu, va ) un afficheur et se termine sur un autre
Le principe est visible ici
Ceci est une exemple suite à l'afficheur que Petit Curieux à montré
En fait ce que tu nommes une boucle, est le fil qui passe dans la broche autodénudante et continue sa route
Ce montage de connecteurs là est merdique OUI mais question industrielle et économies de couts, il est bien, car pas besoin de couper un fil le dénuder etc ...
Mais c'est super pas bon, si le fil est un peu tiré c'est fichu (pour cela qu'il y a des petits ergots au bout adaptés suivant fil ... mais bon de la caca
DOnc quand on a un fil qui arrive et repart on fait une coupe entre les deux traits laissés par la cosse dénudante
On dénude un peu
On mets une cosse pour gros fil
On serti le tout et on vérifie bien que les BRINS de fils soient bien écrasés par la première partie du seritssage
Pour les isolants ils seront pincés
A savoir quand on fait cela on laisse les brins droits après avoir dénuder, on ne le torsade surtout pas ! Sinon jamais cela rentre ni ira
Bonjour à tous, pour que ce soit plus parlant, je joins une photo du connecteur, avec la "boucle", le fils blanc qui passe au dessus du connecteur A6-J1 de la carte son.
Le fils blanc arrive donc d'un côté et repart de l'autre dans les entrailles du flipper.
Le fils blanc arrive donc d'un côté et repart de l'autre dans les entrailles du flipper.
Dernière édition par un modérateur:
Merci David pour ta réponse. Il me semblait bien que c'était la masse, vu la couleur du fil, commune avec les fils masse arrivants au transfo. Du coup, j'ai déjà retrouvé du fil blanc. Donc, si je comprends ta réponse, je dois maintenir cette boucle en ajoutant du fil, et en mettant deux fils (ceux existants et le nouveau) dans les connexions 12 et 17 ?
Bonsoir à tous. Merci David de ta réponse. Oui, je vois bien les connexions des deux lignes de masse 12 et 17. Mais pour moi, les schémas sont un peu du chinois. Je vais donc continuer à refaire les connectiques en tenant compte de ton dernier message.
Bonjour à tous.
Bon, je viens de terminer la connectique A6-J1, qui arrive sur la carte son, en respectant la boucle que j'ai refaite avec un bout de fil.
Mais, je constate deux problèmes.
D'une part, en voulant reconnecter la fiche sur la carte, ça force sévère, et je me demande si je ne risque pas d'abîmer les pistes de la carte ?
D'autre part, sur les deux cosses gros fils pour lesquelles j'ai mis deux fils (en reproduisant la boucle), j'ai l'impression que les deux cosses sont un peu plus basses que les autres, et je
crains que ça ne fasse pas contact sur la carte.
Qu'en dites vous ? Merci de vos réponses.
Bon, je viens de terminer la connectique A6-J1, qui arrive sur la carte son, en respectant la boucle que j'ai refaite avec un bout de fil.
Mais, je constate deux problèmes.
D'une part, en voulant reconnecter la fiche sur la carte, ça force sévère, et je me demande si je ne risque pas d'abîmer les pistes de la carte ?
D'autre part, sur les deux cosses gros fils pour lesquelles j'ai mis deux fils (en reproduisant la boucle), j'ai l'impression que les deux cosses sont un peu plus basses que les autres, et je
crains que ça ne fasse pas contact sur la carte.
Qu'en dites vous ? Merci de vos réponses.
Là tu vois quand c'est neuf ! Oui c'est dur et normal justement
Là tu vas avoir du contacts
Tu sais avec une photo on peut répondre, sans c'est la loterie
ou bille de cristal Merci David. Je vais tenter de faire une photo, mais mon flip est dans un garage en sous-sol, donc luminosité pas top. J'entends bien que neuf, ça force plus, et qu'il y a par conséquent un très bon contact, mais je ne voudrais pas abîmer la carte, d'où ma question.
Lampes à LAIDES sur pieds LIDLL, c'était à 24 euros
Purée j'en ai acheté une pour travailler sur mes murs etc ... pour avoir la lumière rasante, bien bien j'étais bien content d'avoir fait cet achat

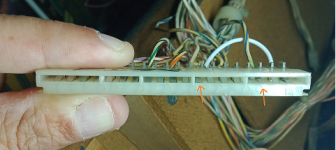

Voilà une photo de la connectique, les deux qui sont plus basses sont celles des 12 et 17 (avec la masse en boucle). J'espère que vous verrez suffisamment. Merci encore.
C'est bien ce qui m'inquiète, et portant, elles sont neuves. La seule différence avec les autres, c'est qu'elles sont faites pour des gros fils, et que j'ai mis deux fils par connecteurs. Donc, connecteurs à refaire, ou peut être, retravailler un peu les connectiques.
Bonsoir David. Oui, ce sont des cosses qui viennent de chez toi, mis avec la pince de chez toi aussi. Je me demande si je n'ai pas trop écrasé les cosses pour maintenir les deux fils, ou, si je n'ai pas tordu la cosse. Ce qui pourrait expliquer qu'elles ne descendent pas comme les autres. D'où mon questionnement.
Rebonjour à tous,
J'ai enfin pris le temps d'enlever la connectique pour voir ce qu'il se passait. Effectivement, elle était écrasée.
Du coup, j'ai tenté une nouvelle fois de faire cette connectique avec les deux fils, mais pas mieux.
Non seulement, les fils ne sont pas pris dans la partie fléchée en rouge, mais en plus, la cosse est écrasée (flèche bleue).
Je ne dois pas bien m'y prendre. Je suis donc preneur de conseils. Merci.
J'ai enfin pris le temps d'enlever la connectique pour voir ce qu'il se passait. Effectivement, elle était écrasée.
Du coup, j'ai tenté une nouvelle fois de faire cette connectique avec les deux fils, mais pas mieux.
Non seulement, les fils ne sont pas pris dans la partie fléchée en rouge, mais en plus, la cosse est écrasée (flèche bleue).
Je ne dois pas bien m'y prendre. Je suis donc preneur de conseils. Merci.
