Connectique en général

Z

zagebon

Non Membre
Salut, amis passionnés.

Une question de béotien que je suis en matière de restauration de flippers (j'arrive au bout de mon premier ... mais certainement pas le dernier !) : peut-on se tromper en reconnectant les cartes du fronton ?

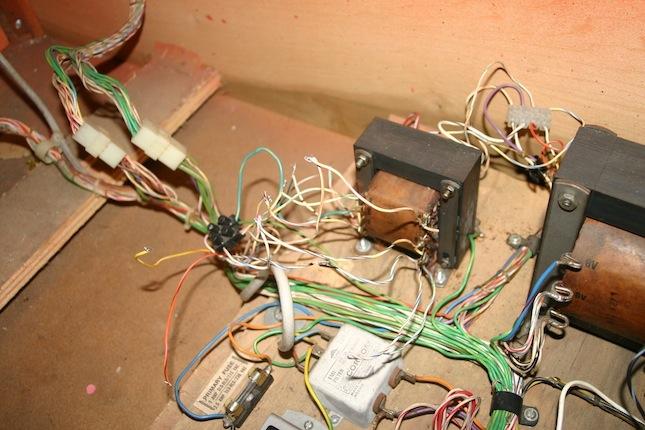

Je m'explique. Le gars qui m'a vendu la machine (Bally Harlem Globetrotters) a démonté le fronton pour le transport, sans rien repérer au niveau des connections. Résultat : je me retrouve avec une torche de câbles et un bouquet de fiches amassés au fond de la caisse.

D'où ma crainte de me planter en rebranchant le tout. Y a-t-il des connecteurs similaires qu'on pourrait inverser par erreur ? Ou sont-ils tous différents en terme de nombre de broches ?

Merci pour vos conseils avisés !

A

Ancien Visiteur 1

Non Membre
Bonjour et bienvenue!
Normalement tous les connecteurs sont détrompés, y compris de mémoire sur cette génération, donc quasi impossible de se planter (sauf les J116/117/118 sur la génération WPC, grrrr :) . De plus les faisceaux de câbles sont un peu "formés", en général une fois connectés les premiers, les suivants "tombent" quasiment sur les bons connecteurs :) Par contre si tu as le moindre doute, consulter le schéma ou à défaut demander ici, les possesseurs de machines de cette génération (les Bally de 78 à 84) pourront répondre.

Z

zagebon

Non Membre
Merci pour la réponse rapide !

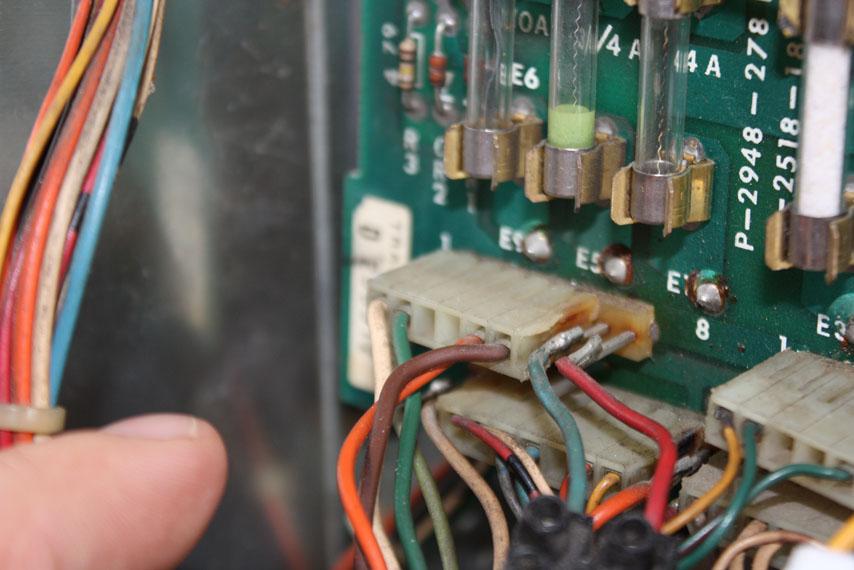

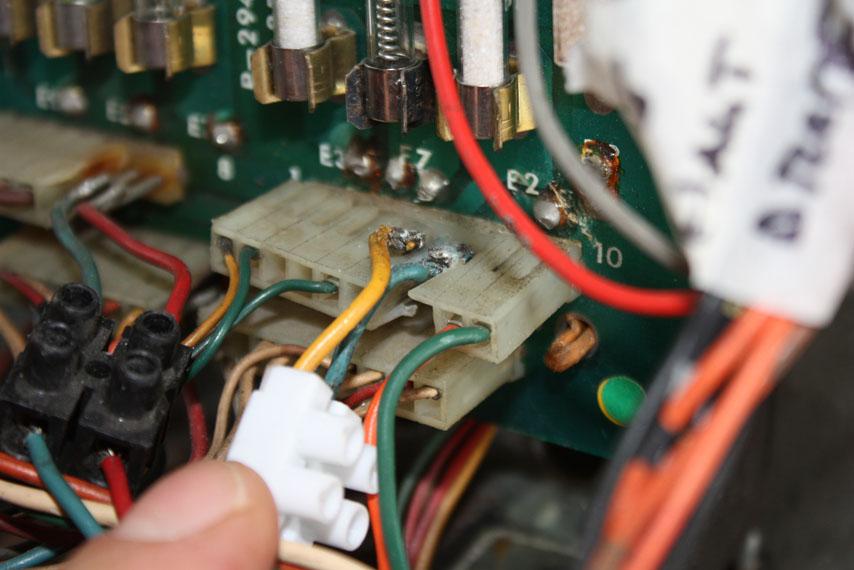

C'est surtout au niveau de l'alimentation que je frissonne ... Les Molex ont été coupées, certains fils soudés sur la broche et raccordés avec des dominos. Je ne vais certainement pas pouvoir faire autrement que refaire le tout.


David

Big Boos
Membre du personnel
Big Boos
zagebon a dit:
Salut, amis passionnés.

Une question de béotien que je suis en matière de restauration de flippers (j'arrive au bout de mon premier ... mais certainement pas le dernier !) : peut-on se tromper en reconnectant les cartes du fronton ?

Je m'explique. Le gars qui m'a vendu la machine (Bally Harlem Globetrotters) a démonté le fronton pour le transport, sans rien repérer au niveau des connections. Résultat : je me retrouve avec une torche de câbles et un bouquet de fiches amassés au fond de la caisse.

D'où ma crainte de me planter en rebranchant le tout. Y a-t-il des connecteurs similaires qu'on pourrait inverser par erreur ? Ou sont-ils tous différents en terme de nombre de broches ?

Merci pour vos conseils avisés !
Normalement tous détrompés

Mais à voir tes photos de fils soudés et autres je te conseille vivement de te munir du manuel

Dans les pages jaunes il y a un plan d'interconnexion entre toutes les cartes
Cela t'aidera grandement, y compris les couleurs de fils ;)

Z

zagebon

Non Membre

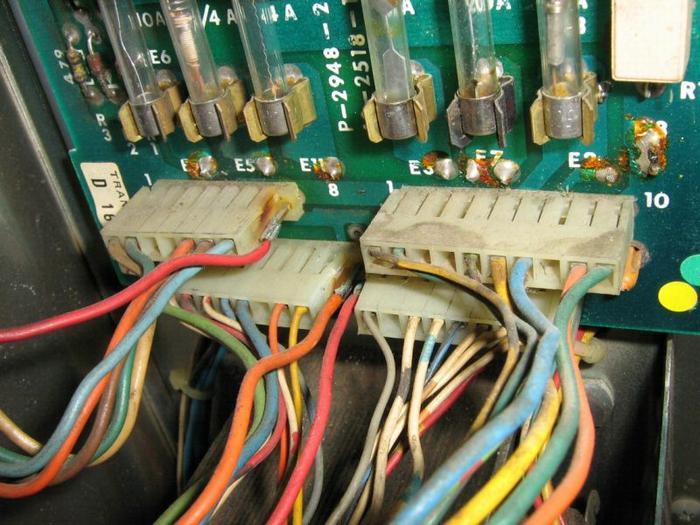

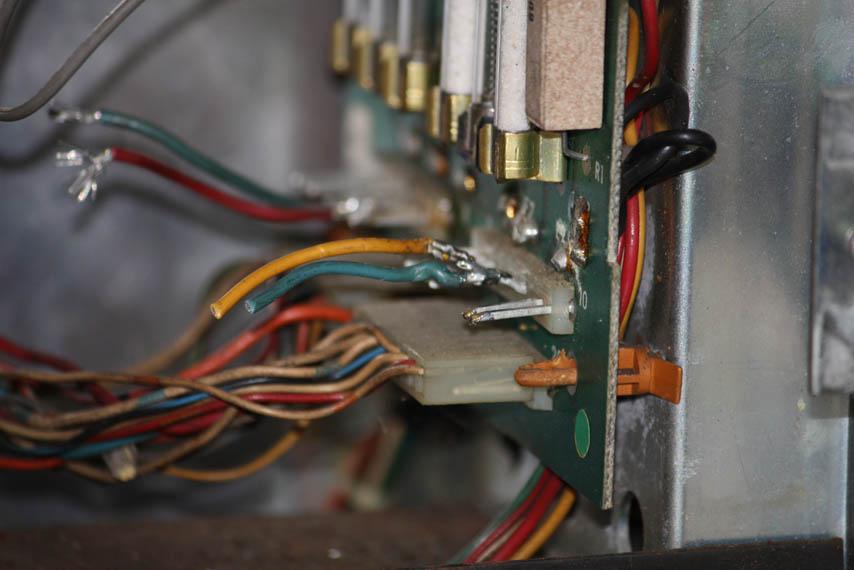

Merci pour vos réponses. Je vais effectivement me plonger dans le manuel. Je constate - en voyant la photo de Casa51 - que le bricolage des alims est une pratique courante.

Serait-ce une bonne idée de changer les Molex femelles uniquement ? En prenant soin de nettoyer les broches, bien sûr. Parce que franchement, tout dessouder et tout ressouder, est-ce bien raisonnable ? Oû vaut-il mieux changer la carte (j'en ai trouvé neuves à $50.00).


David

Big Boos
Membre du personnel
Big Boos
Perso je suis adepte de l'original et les alimentations là sont plus que costaud !!!

Z

zagebon

Non Membre
Ok, mais quand les Molex sont cramées et/ou découpées et les fils soudés, tu fais quoi ? Ca me chiffonne de refaire un flip à neuf et de voir ces vieux connecteurs pourris quand j'ouvre le fronton.

J'ai lu quelque part que c'était une erreur de ne changer que la partie femelle (mauvais contacts entre la nouvelle pièce et l'ancienne).

Qu'en penses-tu ?


jmi-x

Membres
Membre FF
changes males et femelles tu seras tranquille et des connecteurs a dessouder c est pas difficile si tu fais gaffe


David

Big Boos
Membre du personnel
Big Boos
Montre voir ce que tu veux ? Que je comprennes ton soucis

Dans tous les cas une cosses mâle qui à été cuite par de fort courant pose un soucis futur
Car la structure du métal à changée et il conduira moins et la surface de contact des fois devient isolante

Soit le couple est toujours mieux

Dans le cas d'une alimentation Bally, il convient de mettre des cosses Trifurcon


Papo06

Membres
Membre FF
La meilleure chose à faire est exactement ce qui a été dit au dessus: enlève toute cette vacherie à moitiée cramée et soudée à l'arrache et remplace par du neuf !

Pascal

P

Patrick14550

Non Membre
moi qui pensait avoir touché le fonds en touchant mon Pinball.... ooOOOoo



Z

zagebon

Non Membre
Question : où se trouve le point GND sur une carte d'alimentation AS2518-18 ?


David

Big Boos
Membre du personnel
Big Boos
Une réponse

Mes articles en page d'accueil

Flipper Electronique Bally --> Points de tests ;)


ikoo

Z

zagebon

Non Membre
Ton article est super bien fait, mais ne donne pas la réponse à ma question. Où prends-tu ta masse pour faire les mesures ?

Les autres cartes ont un point "GND" mais je n'en ai pas trouvé sur la carte d'alim (ou alors je l'ai pas vu). Reste la solution de se prendre sur une vis quelconque, mais je redoute les mauvaises masses, donc des mesures fausses.


jmi-x

Membres
Membre FF
sous la resistance de droite normalement
si c est bien la carte a laquelle je pense....



mmmmmhh ...........tu la vois ma grosse resistance? marrto


David

Big Boos
Membre du personnel
Big Boos
Oui sur les deux résistances il y a un coté à la masse
Mais tout le pourtour est à la masse en fait

Z

zagebon

Non Membre
Besoin des lumières des spécialistes !

Mes cartes solénoides, son et lumière rentrent de révision. Le flip fonctionne, à un détail près : je n'ai pas d'affichage, ni de jeux de lumière sur la table. A mon avis ces deux soucis ont une origine commune, mais où chercher ?

Merci pour votre aide.


laurent

pin-ball
Membre FF
bonsoir

regarde sur tes platines afficheurs si tu as bien tes tensions soit 190V et ton 5V et la masse

idem pour ta carte lampes si tu as bien ton 5V , si tel est le cas

verifie tes points de GND entre tes cartes , j'ai eux un souci de masse sur un bally

sinon je pencherais pour une connectique douteuse

mais controle avant tous que tu ais bien tes tensions au point test sur toutes tes cartes

tu elemineras deja pas mal de doute , tu as bien tes 7 flashs sur ta cpu ?

@+
