borne nintendo playchoice-10

  • Auteur de la discussion Auteur de la discussion boumba
  • Date de début Date de début
Salut

L'astuce dans ce jeu, un des moniteurs est alimenté par l'alim US250 et l'autre par le transfo...

une astuce qui me complique la tête, Casa51... :lol:

au connecteur d'alim du haut, y'a que le orange qui a du 233v

et le transfo a repris du jus, rouge 79v, marron 199v
mon erreur a été de prendre la tension alim débranchée

j'ai vérifié au testeur hier les fusibles sur l'alim, et j'ai rien vu de cramé

Si j ais un moment je mesure ça toit a l heure
Là je m , ennerve sur le juke...

je sais, j'ai lu ton post...t'inquiète, suis pas a la minute...
ce sera réparé quand ce sera réparé...
pendant ce temps la, j'apprend...
et j'ai trouvé schéma branchement alim SU250 avec les tensions

je suis aller cherché une pince croco pour le multimètre
avec deux mains et pas de place, j'galère

j'ai essayé de tenir la masse avec la Veuillez relire dument la charte, merci... mais la, j' flipp de me prendre une bourre...!!! :lol: :lol: :lol:

j'aurais une petite question
est ce qu'il faut que la carte de jeu et les cartes des moniteurs doivent être branchées pour contrôler l'alim ?

j'ai bien sur la broche de l'alim qui va aux moniteurs le 140VDC , et 235VAC sur les 2 autres
par contre, sur la broche de puissance sur l'alim, j'ai pas de 5v ni de 12v

j'ose pas rebrancher les moniteurs, j'ai touché au réglage du 5v sur l'alim, et comme je ne trouve nul part cette valeur, je peux pas la régler...

point positif, je pense que les valeurs sur le transfo sont bonnes...

pour la tension sortie d'alim
regardes a coté de la tht le connecteur:

les deux broches de gauche: 130V DC
les deux de droite...rien

c'est pas du continu, 130v alternatif entre les deux fils de gauche
quand je met mon multi en continu, ça monte vers 30v, ça redescent, ça monte....

et les deux de droite, 235vac



136.5 VDC

ton alim est peut etre en cause

j'en ai peur...je vais la redémonter et la passer a la loupe...
merci jmi-x

boumba a dit:
j'en ai peur...je vais la redémonter et la passer a la loupe...
merci jmi-x
ça sent le pont de diodes en live ça...

ça peut pas être une limaille....???? abu1
trop facile... :lol:

et tu crois que y'a moyen de testé et de réparer ?

boumba a dit:
ça peut pas être une limaille....???? abu1
trop facile... :lol:

et tu crois que y'a moyen de testé et de réparer ?
comme sur nos flips bien sur!!

le pont se trouve avant le transfo (BY255)


je l'ai récup tout a l'heure ce schéma, j'ai trouvé l'article de David sur le test des diodes
je fais ça ce soir, merci jmi-x

j'ai essayé de tester le pont de diode a l'instant
de deux façons, alimenté et non....

je trouve du 233vac en entrée et du 317vdc en sortie, cela me parait correct, non ???

et non alimenté, cela passe dans un sens, et dans l'autre non
mais je ne l'ai pas dessoudé pour le tester, je ne savais pas...
dans le test de David, les diodes sont démontées...

par contre, on m'avais prévenu de faire attention...!!!
que même débranché, y'avais moyen de sauter au plafond...!!!
carte d'alim enlevée........putain, ça pique....!!!! rarale

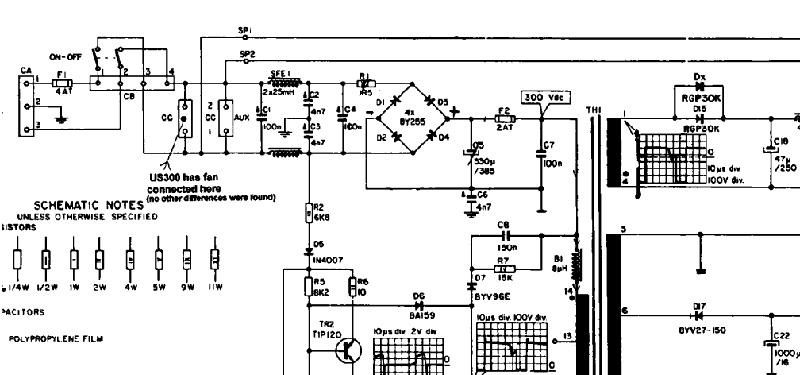

Excellent les schémas avec oscillogrammes ! Ca devrait être obligatoire ça :lol: !

et qu'est ce que cela indique, jc ???

boumba a dit:
et qu'est ce que cela indique, jc ???
tu mesures a l'oscillo, l'avantage c'est que le schema te donne les reglages de l'oscillo et les resultats

tu peus prendre les mesures en entrée de transfo et sortie de transfo?
tu mets le numero des bornes et la tension lue, je regarderais sur la mienne

je suis dessus, je décripte le schéma de l'alim
j'ai du 5v sur la sortie cf des monayeurs
rien sur la sortie logic board
je regarde ça et te dis
