borne nintendo playchoice-10

[superjp2]

Salut boumba ,


suite à ta réparation de carte ,regarde du coté des condensateurs ce genre d écran c est indestructible


sur les borne jap je remplace les condos de la carte video et c est reparti pour 20 ans voir plus car chez nous



elles ne fonctionnent pas 24/24



bon courage


@++


jp



[David]

Tu peux mettre un collier de serrage rapide
OUI pas de soucis
Il faut juste qu'il soit bien plaqué, pas d'air entre, ni jeu

Ces pinces que Philips faisaient étaient des merdes effectivement, j'en ai pété aussi !!!



[régis]

Sympa cette borne. Je suis en train de redémarrer la mienne (enfin après 4 ans de léthargie)
Hier soir 1eres parties sur Mario Bros et 1942 Kontent Bon, il y a encore du boulot mais ça avance

Régis



[boumba]

cool Régis, si je peux t'aider en quelquechose, pas d'blème...
ou pour essayer des jeux
quoi que pour l'instant, pour moi, ça pète encore pas...!!!

merci David, c'est mis en place en attendant de trouver mieux...

jmi-x, le dossier de réparation des hantarex que j'ai, il est trop top...!!!



[jmi-x]

oui, n'oublis de mesurer ta tht (cours jus )



[boumba]

d'ac, jmi-x...
suis encore en plein nettoyage, je vous fait voir...

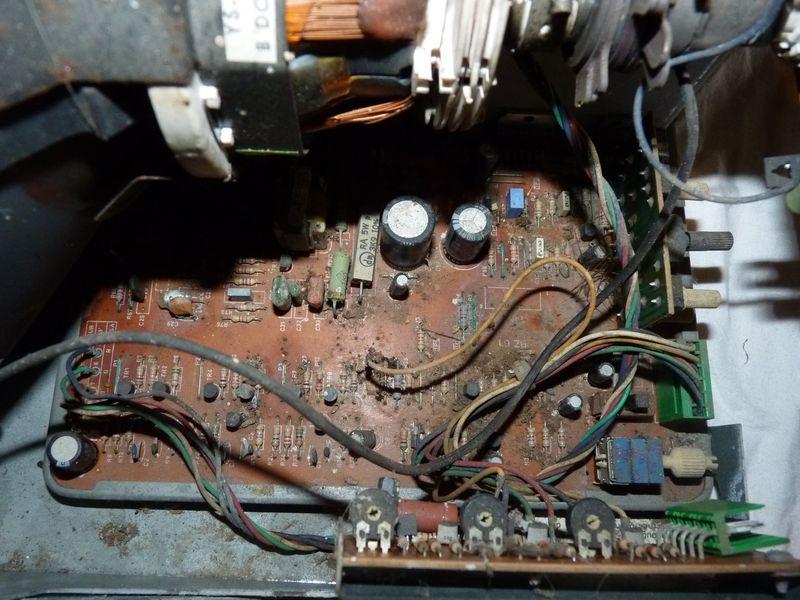

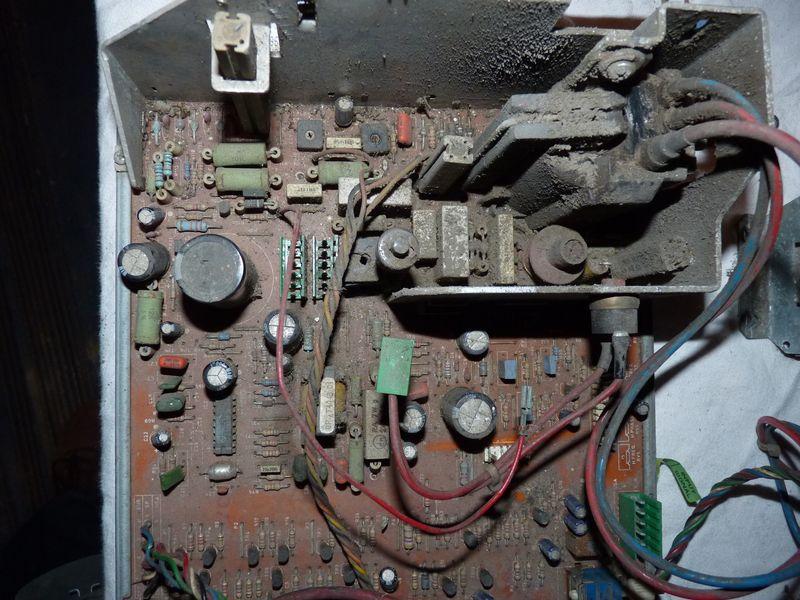

avant

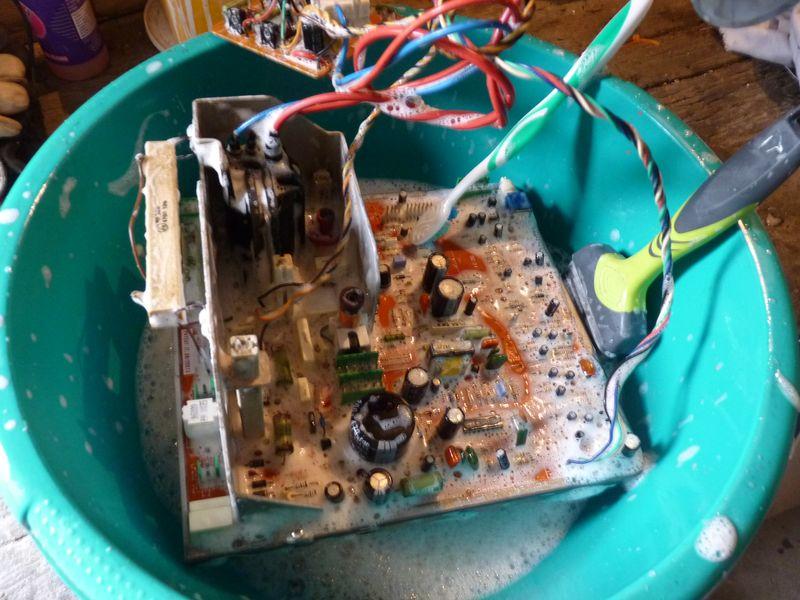

pendant

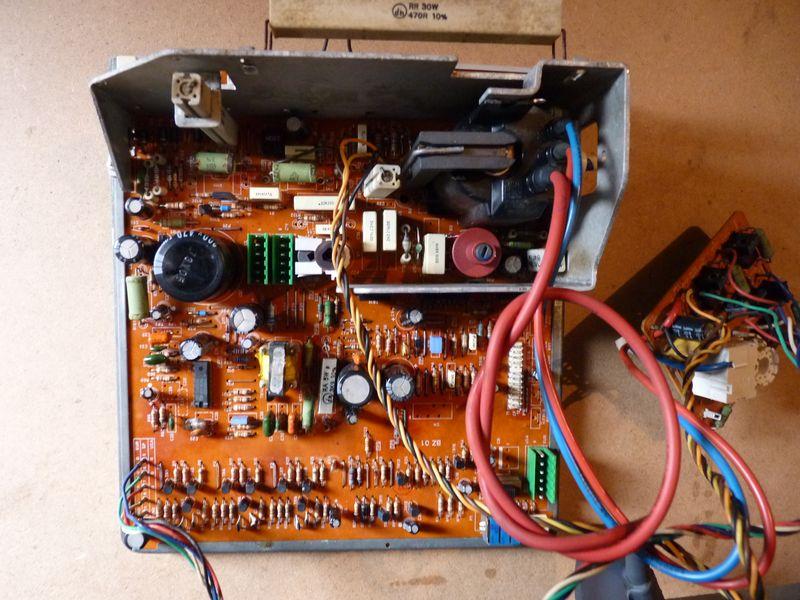

après

merci David, j'hésiterais plus...

et les prochaines, c'est encore pire, c'est pour demain...

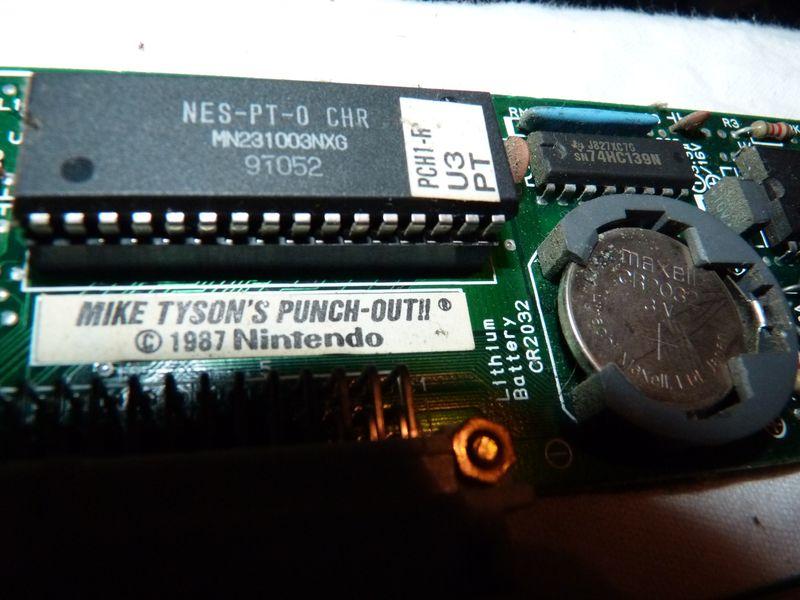

j'aurais une question a 12 bières ht, est ce que c'est une pile pour la mémoire ???
c'est sur la carte mère
si oui, je peux trouver ça ou ???

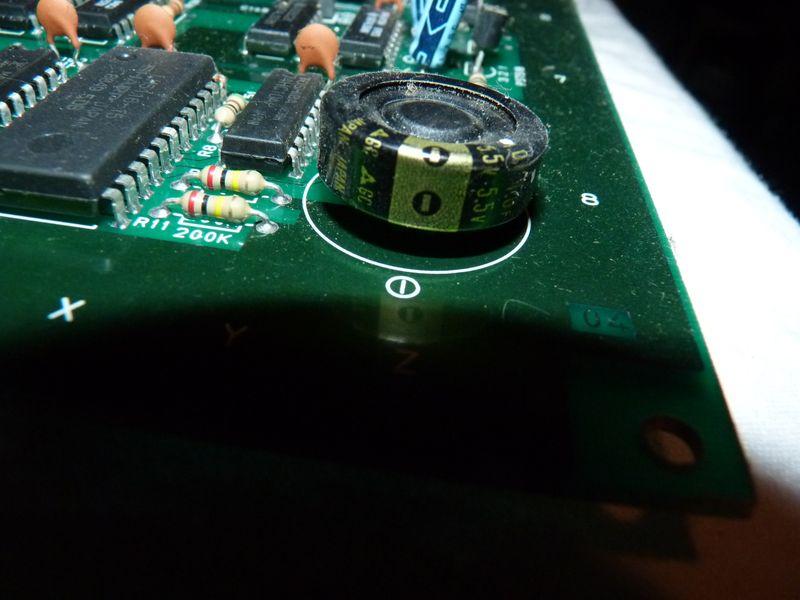

et pourquoi j'ai ce jeu qui a une pile et pas les 9 autres ???

et la bonne nouvelle du soir, bonsoir...

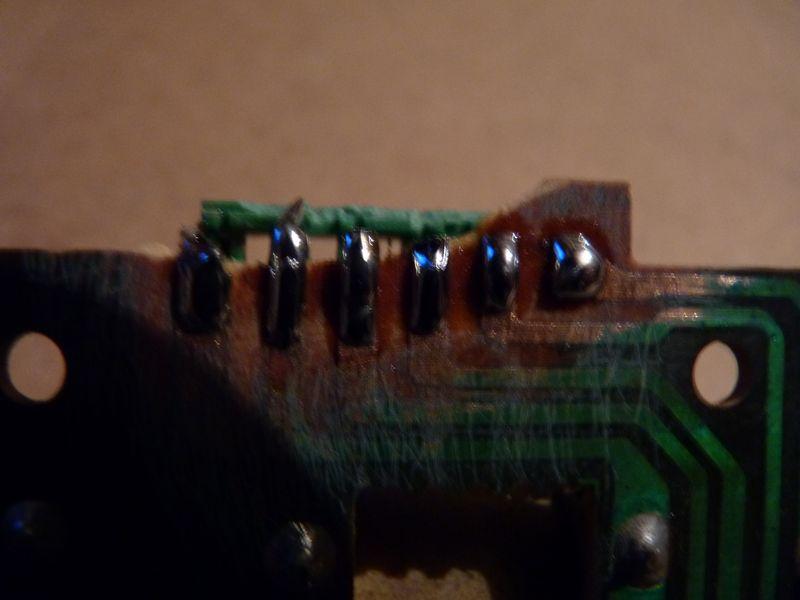

je pense pas mettre loupé dans la soudure, ça vient, ça vient...

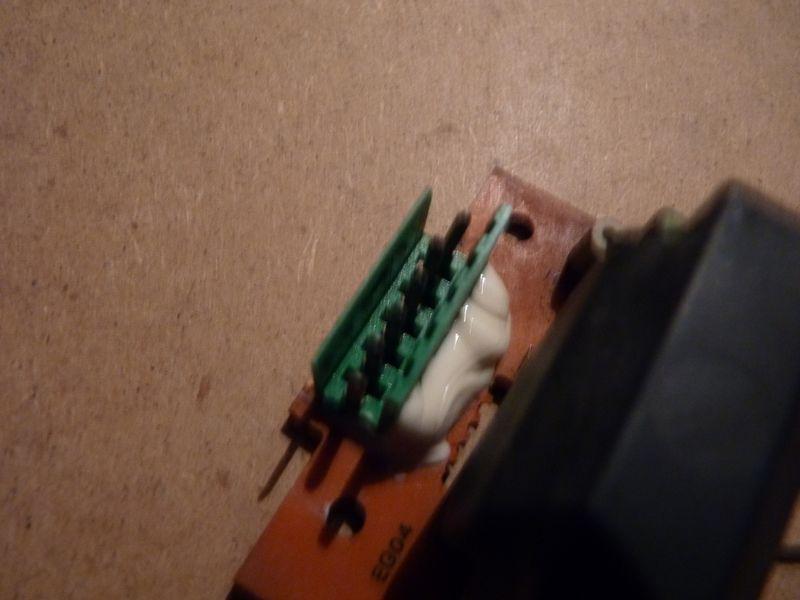

c'est ce genre de renfort, jmi-x ??? a la colle néoprène...



[boumba]

j'aurais eu deux autres questions,

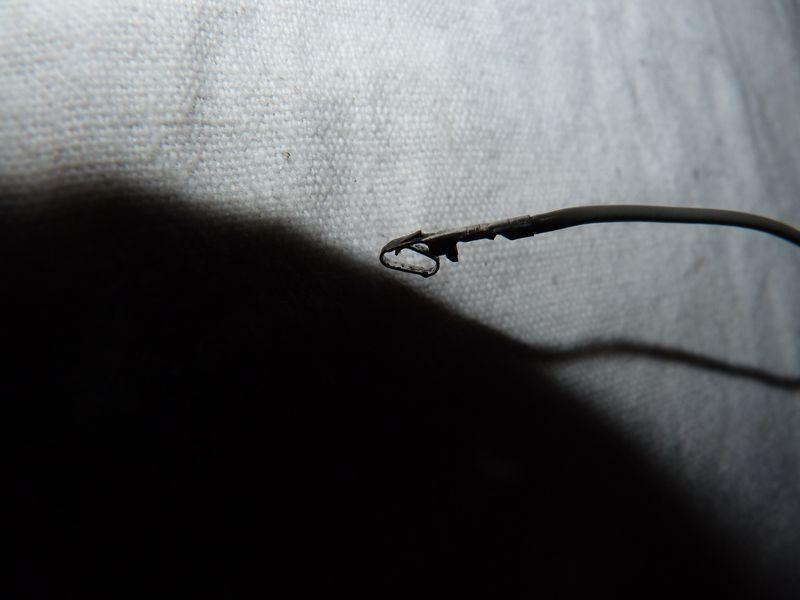

j'ai trouvé des cosses de cassées dans des broches, en regardant les articles de David, de style molex...

il en existe pleins de sortes, je vais certainement en acheter plusieurs pour être tranquille, mais comment les mesurer pour les reconnaitres ?

et sur la carte que j'ai ressoudé, j'ai donc enlevé le vernis de protection
es ce que je peux mettre autre chose dessus que les vernis conçus pour cela qui coute la peau du derche...

merci



[quentinvip]

En tout cas nettoyage des carte belle différence !! J'ai hate de voir ta borne en route !



[jmi-x]

t's sur le bon chemin!



[boumba]

j'ai trouvé pour l'écran du haut, l'isolant derrière le transistor BU508 mort, ça me faisait des petites étincelles...
et l'écran marche...
je récupère de l'isolant demain chez un pote...
mais toujours rien pour celui du bas...

j'ai pas le 130v sur la broche central ni en haut, ni en bas...
pas de fusible pété, pas de lueur orange au tube...
par contre la tête fume... la mienne...



[jmi-x]

j'ai pas le 130v sur la broche central ni en haut, ni en bas...
pas de fusible pété, pas de lueur orange au tube...

pas de 130 ou exactement?



[boumba]

sur les cartes principale des moniteurs , en plein milieu, tu as un strap vert de six fils...
et sur les deux fils du milieu, 2 noirs, tu dois avoir 130v... j'ai rien
et si le tht ou la BU508 serais en court circuit, normalement, tu as une grosse résistance en céramique a droite, elle devrait être brulante...
et la, elle est même pas tiède...
je sèche un peu...
je vais peut être redémonter et revérifier les soudures, j'ai déjà ressoudé la masse sur la carte tout a l'heure,
soudure pété...
si t'as une idée ?



[jmi-x]

le 130V vient de l'alim il me semble



[jmi-x]

fil marron et fil rouge connecteur CD sur l alim
sur la carte 9110 connecteur a droite de la tht



[boumba]

fil marron et rouge sur le tranfo en bas, je sors du 7v, pas normal
sur l'alim une broche marron rouge orange jaune
jusqu'aux connecteurs a droite de la tht marron rouge orange jaune
c'est cela, jmi-x

j'ai démonté l'alim, c'est une US250 dessus
et j'ai vu qu'avec cette alim, ce n'est plus de l'alternatif sur la carte mais du continue
et que tu n'as plus besoin de transfo
moi, j'en ai un
je suis entrain de me planté

je sais pas si y'a eu une modif
mais je crois qu'elle est la l'erreur que je suis entrain de faire



[boumba]

a mon avis, le problème vient du transfo...
j'ai une tension de 7V en sortie rouge et sortie marron
Régis m'a donné une sortie de 79.4V sur la sienne qui marche...

cela se teste d'une autre façon et cela se répare t'il ?
merci Regis et jmi-x



[superjp2]

salut


tu n as pas les tension sur ton schéma ?

bon courage

@++


jp



[jmi-x]

bon fais simple

elle est alimentée par le secteur sur le connecteur a coté du fusible
j 'ais la meme alim sur ma borne

mesures sur ce connecteur que tu as bien le jus qui arrive
ensuite mesures sur les autres connecteurs les tensions que tu as

oublis ce transfo pour l'instant



[jmi-x]

le connecteur que l'on voit le plus en haut sur l'alim
c'est celui ci qui delivre le 130 et le 230 sur ta carte



[boumba]

les schémas électriques que j'ai, c'est pas les bons...
cela ne correspond pas, superjp2
faut que je fouine sur le net autre chose

et l'autre doc, c'est pour le dépannage des moniteur hantarex mtc9000 et 9110
il aborde un peu l'alim, c'est la que j'ai vu en démontant la mienne qu'avec cette alim, c'était en partie du courant continue
et n'aborde pas du tout le transfo...

je regarde ça jmi-x
en démontant l'alim, j'ai du tourner le réglage du 5v
la vis tourne d'un rien
solution pour rien cramer avant de remettre le jus et de le régler ???
je débranche tout ce qui va aux moniteurs et la carte mère... ???
