Resolu TX - SECTOR - vérification des connecteurs

P

Pascal RPC

Membres
Membre FF
Bonjour à tous,

J'ouvre ce nouveau fil de discussion pour finaliser la remise en route du TX-SECTOR
Suite à la restauration des cartes du flipper sur RP, je passe aux autres vérifications avant de démarrer le flipper.

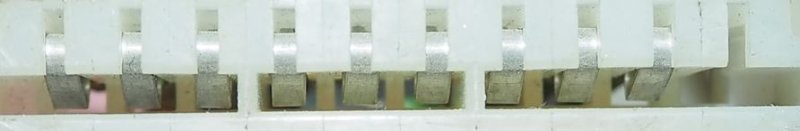

Les connectiques présentes dans le fronton semblent en bon état, je mets une photo du connecteur A3J2 pour que vous puissiez vous faire un avis Pasur ; m ais reste ouvert à un autre avis ;)
Les connectiques présentes dans la caisse sont pas très propres et je ne sais dire si je dois réaliser des opérations correctives.

Petit rappel de l'origine du problème avant restauration des cartes => passage dans la rampe droite, passage SW44 et SW45 ; à cette dernière action, la bille est tombée dans SW45 et THE END

Voilà, je pense avoir tout dit pour démarrer cette nouvelle discussion :)
et merci d'avance à toute la communauté pour votre aide.

Pascal


Dernière édition par un modérateur:
Bonjour François,

Vue des 5 connecteurs femelles connectés sur les deux rangées mâles


Dernière édition par un modérateur:
A vérifier tout de même si tu n'as pas d'oxydation, car les problèmes de masses sur ces modèles sont récurrents

D'accord, merci François, je vais examiner cette piste pour vérifier s'il y a de l'oxydation sur un ou plusieurs fils et en profiter pour faire un peu le ménage.

Pascal RPC a dit:
D'accord, merci François, je vais examiner cette piste pour vérifier s'il y a de l'oxydation sur un ou plusieurs fils et en profiter pour faire un peu le ménage.
Cliquez pour agrandir...
Ici tu vas brosser les mâles, je dis bien BROSSER, surtout rien poncer
Tu peux dévisser les cartes pour voir si rien n'est craquelé en dessous

Et pour la photo du connecteur en haut là (que tu as prise en gros plan), il est sain, tout est bon

Par contre c'est quoi ce fil rouge rajouté sur le condensateur

Qu'est ce que c'est encore comme bricolage !

David a dit:
Par contre c'est quoi ce fil rouge rajouté sur le condensateur

Qu'est ce que c'est encore comme bricolage !
Cliquez pour agrandir...
Bonjour David
Oui, là il y a un branchement bizarre qui part du condensateur et arrive sur le fil Blanc / Rouge de la connectique A10J1 au niveau de la porte pour alimenter le monnayeur.


Dernière édition par un modérateur:
David a dit:
Ici tu vas brosser les mâles, je dis bien BROSSER, surtout rien poncer
Tu peux dévisser les cartes pour voir si rien n'est craquelé en dessous

Et pour la photo du connecteur en haut là (que tu as prise en gros plan), il est sain, tout est bon
Cliquez pour agrandir...
les deux supports ont été brossés et vérifiés ; tout est en ordre.
merci

David a dit:
Ah bon tu as un monnayeur électronique sur le jeu là
La porte est certainement modifiée alors

Méfiance
Faudra tout contrôler
Cliquez pour agrandir...
Oui, il semblerait et il a certainement été installé lorsqu'il était en exploitation.
Après vérif, le fil rouge qui vient directement du condensateur est le 12v nécessaire à son fonctionnement.
RAS de ce coté, je vais l'isoler pour être plus propre.

Vérifie bien tout cela tout de même
Y compris la carte à diodes coté porte gauche

Bonjour à tous,

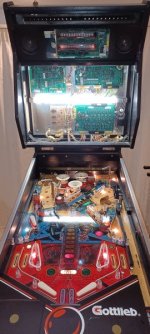

Me voilà de retour après la restauration complète du plateau, je suis fin prêt à réveiller progressivement le flipper.
J'ai donc fait le tour des soudures et rien ne me semble défaillant, enfin j'espère, sinon ça sera retour case départ.

Je vais donc procéder comme suit
1 - ne rien brancher au niveau du fronton
2 - brancher le 5v
3 - brancher les autres cartes et croiser les doigts

Si vous avez des commentaires sur la méthode, il n'y a pas de soucis, je prends tous les conseils


Fichiers joints

  • 20231016_193032.jpg
    57.6 KB · Affichages: 19
OUi tu commences toujours avec prudence

En 1 effectivement

Sortie le fusible du 24V

En 2

Mettre la carte régulation et vérifier le +5V

En 3 Cpu et Afficheur

En 4 etc .....

Une chose après l'autre

Et entre les 1 - 2- 333 etc .... toujours éteindre ton jeu

Quand tu auras tout bien fait tu auras l'attrac mode et lampes

Si oui remets le fusible 24V

Bonsoir David

Merci pour ton conseil du 24v

alors, F4 enlevé 24v 8A
lampes allumées
5v vérifié sur toutes les pattes 5,19
CM et afficheur et 12v connectés (là rien de plus), normal ?
