Question Teed off solénoïdes

[adhl]

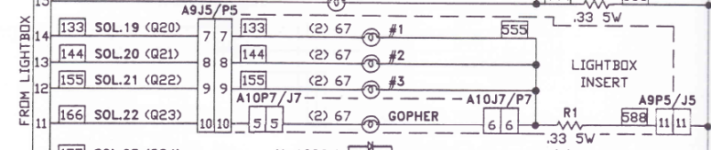

Sur le schéma ci-dessus, je vois qu'il est noté fom Lightbox et je constate que dans le fronton, j'ai une prise non connectée.
Photos ci-dessous
Sur cette prise, j'ai des câbles :
Vert vert vert 555
Noir noir noir 000
Marron bleu bleu 166
Orange gris gris 388
Marron gris gris 188
Jaune gris gris 488
Vert vert vert 555



[adhl]

J'ai quelques ampoules sous le plateau qui ont 2 câbles connectés quand d'autres en ont 4.



[David]

Normal que tout cela quand c'est une matrice

Certaines oui 2 fils ou 3 fils ou 4 fils tout dépends la position et le chaînage



[David]

Sur le schéma ci-dessus, je vois qu'il est noté fom Lightbox et je constate que dans le fronton, j'ai une prise non connectée.
Photos ci-dessous
Sur cette prise, j'ai des câbles :
Vert vert vert 555
Noir noir noir 000
Marron bleu bleu 166
Orange gris gris 388
Marron gris gris 188
Jaune gris gris 488
Vert vert vert 555
Voir la pièce jointe 47434Voir la pièce jointe 47435

D'après tes fils et la couleur



Mais je vois pas de verts ...



[adhl]

D'après tes fils et la couleur

Voir la pièce jointe 47439

Mais je vois pas de verts ...

En voyant ce schéma, je n'ai pas de Gopher sur le fronton.
Son absence, pourrait-elle avoir une incidence sur les bobines qui apparaissent dans les tests ?



[David]

Tu as encore le numéro sur le connecteur ? Etiquette collée ? Histoire de bien tout vérifier et comprendre



[adhl]

Tu as encore le numéro sur le connecteur ? Etiquette collée ? Histoire de bien tout vérifier et comprendre

Quasiment plus aucune étiquette sur les connecteurs



[adhl]

Ci-dessous peut-être la coupable ?
Aucune résistance au multimètre



[David]

Ici je pense que c'est la partie concernée



Vu le fil (vert vert vert) et (vert gris gris)



[adhl]

Ici je pense que c'est la partie concernée

Voir la pièce jointe 47470

Vu le fil (vert vert vert) et (vert gris gris)

Donc cela ne résoudrait malheureusement qu'un seul problème de bobine car à part la 22, les bobines 19, 20 et 21 n'apparaissent pas dans les tests...



[adhl]

J'ai vu qu'il y avait une seconde résistance, je viens de la trouver tout au fond sous le plateau donc je pense que nous avons notre seconde coupable.
Par contre, je n'ai pas vu sa référence sur le manuel.



[David]

La même page du schéma

Idem 0.33 Ohm 5 W

Celle là

Résistance 0.33 Ohms, 5W, Metal

Résistance 0.33 Ohms, 5W, Metal Résistances Résistances 0.33 Ohms, 5 W, Métal

www.restorpinball.com

Les dernières d'origine Gottlieb en stock après cela sera du compatible



[adhl]

La même page du schéma

Idem 0.33 Ohm 5 W

Celle là

Résistance 0.33 Ohms, 5W, Metal

Résistance 0.33 Ohms, 5W, Metal Résistances Résistances 0.33 Ohms, 5 W, Métal

www.restorpinball.com

Les dernières d'origine Gottlieb en stock après cela sera du compatible

Je vais l'ajouter à mon panier.
Cette dernière semble bien être la cause de la présence des autres bobines dans les tests ?



[David]

Regarde encore une fois ton manuel

La carte driver pilote si bien des bobines et des LAMPES FLASH
Et ces lampes Flash sont issues des tests bobines OUI aussi
Regarde ci dessus déjà

SOL 19 SOL20 .... etc ce sont les tests bobines justement, ici sur une lampe flashs
Et tu as aussi le transistor de notifié

On peut pas plus simple comme schéma



[adhl]

Regarde encore une fois ton manuel

La carte driver pilote si bien des bobines et des LAMPES FLASH
Et ces lampes Flash sont issues des tests bobines OUI aussi
Regarde ci dessus déjà

SOL 19 SOL20 .... etc ce sont les tests bobines justement, ici sur une lampe flashs
Et tu as aussi le transistor de notifié

On peut pas plus simple comme schéma

Il me semble effectivement que cette 2ème résistance devrait solutionner le problème mais un point m'intrigue : la bobine 12 serait également concernée or cette dernière n'était pas listée dans les tests.
C'est uniquement pour cette raison que j'avais un doute mais nous sommes d'accord le schéma est clair et c'est grâce à ce dernier que j'ai trouvé cette 2nde résistance.



[David]

Tu peux la tester aussi en position OHM METRE

Cela doit afficher quasis "0" sur les multimètres



[adhl]

Tu peux la tester aussi en position OHM METRE

Cela doit afficher quasis "0" sur les multimètres

C'est ce que j'ai fait et c'était bien le cas.



[David]

Si cela affiche "0" elle est bonne car c'est 0.33 Ohms



[adhl]

Si cela affiche "0" elle est bonne car c'est 0.33 Ohms

Je vais reverifier peut-être...
Ce qui est surprenant, c'est que, exceptée la bobine 12 qui n'étaient pas concernée, un problème sur ces deux résistances expliqueraient bien la présence des autres bobines dans les tests.



[David]

As tu du 20V sur la résistance ?
