Restauration Space Invaders Bally

[Emmanuel23]

Alors pour les différentes tensions.
En sortie d'alim :
- entre E3 et E4 50,7 V pour 49V ok
- entre E3 et E4 50,7 V pour 49V ok
- entre E3 et E4 50,7 V pour 49V ok
- entre E3 et E4 50,7 V pour 49V ok
- entre E3 et E4 50,7 V pour 49V ok



[Emmanuel23]

Et flute.
Donc je disais;
En sortie d'alim :
- entre E3 et E4 50,7 V pour 49V ok
- entre E5 et E6 180 V pour 173V ok
- entre E7 et E8 6,5 V pour 7,3V ok
- entre E9 et E10 9,9 V pour 9,2V ok
- entre E11 et E12 12,9 V pour 12V ok

Après la carte de redressement :
TP1 7,6V pour 6,5V ok
TP2 242V pour 230V ok
TP3 2,21V pour 11,9V le fusible est fondu
TP4 0,28V pour 7,3V le fusible est fondu
TP5 0V pour 43V le fusible est ok

Le court-circuit qu'il y avait eu à l'interrupteur de mise en marche aurait-il pu faire fondre les fusibles ?
Un problème alors sur une des cartes ?



[David]

Bon j'espère que les cartes du fronton n'ont rien pris

Car là cela à l'air d'avoir été sévère à mon humble avis

Il faut que tu dépannes la carte redressement
Surement deux point de diodes HS

Pas de précipitation là

Faut avoir le 43V et après faudra mettre que la sol driver pour vérifier ses tensions
J'ai peur qu'il y ait eu un impact là



[Emmanuel23]

Bon j'espère que les cartes du fronton n'ont rien pris

Car là cela à l'air d'avoir été sévère à mon humble avis

Il faut que tu dépannes la carte redressement
Surement deux point de diodes HS

Pas de précipitation là

Faut avoir le 43V et après faudra mettre que la sol driver pour vérifier ses tensions
J'ai peur qu'il y ait eu un impact

Ok, j'avais pourtant pu mesurer 180V sur la Solénoïd Driver.

Pour tester les ponts de diode, faut-il les dessouder ? C'est con ça, la carte est neuve.

Merci David



[David]

NOn tu les testes comme je l'ai noté dans l'article
Mais tu dois débrancher
Enlever les fusibles et connecteurs

Ok, j'avais pourtant pu mesurer 180V sur la Solénoïd Driver.

Cela est que la haute tension pour les tubes plasma
Moi ce qui me changrine LED Cpu plantée comme tu me dis cela ne clignotait pas
DOnc sans doute des tensions absentes
5V par exemple ou 12V sur la driver

COmmence par la carte redressement



[Emmanuel23]

NOn tu les testes comme je l'ai noté dans l'article
Mais tu dois débrancher
Enlever les fusibles et connecteurs

Cela est que la haute tension pour les tubes plasma
Moi ce qui me changrine LED Cpu plantée comme tu me dis cela ne clignotait pas
DOnc sans doute des tensions absentes
5V par exemple ou 12V sur la driver

COmmence par la carte redressement

Pont 1 et 3 hs.
Sur le 1, 0,5V dans le sens passant et non passant
Sur le 3, 0,5V ou 1V dans les deux sens également



[Emmanuel23]

Sur la Driver, j'ai les diodes de la 1 à la 19 passantes dans les deux sens ainsi que la 21



[David]

Pour en venir au pont
Quand on le teste on teste une diode à chaque fois
Dans un sens la diode 0.5 0.6 oui tout a fait normal, dans l'autre ton multimètre suivant le type d'appareil peut afficher "1" si c'est la sortie de gamme ou "OL"
Mais 1V c'est spé
Tu as vérifié avec le pont qui marche ?


Pour la driver je commence à avoir des doutes sur tes mesures car toutes HS est de l'ordre de l'improbable
Montre voir comment tu fais en photo si tu peux le faire (avec une aide)



[Emmanuel23]

Pour le pont, oui c'est tout à fait ce que j'ai fait.
Le pont 2 0,5V dans le sens passant et "1" (non passant) dans l'autre sens et ce pour les 4 diodes.
Pour le pont 1, 0,5V dans les deux sens pour les 4 diodes.
Pour le pont 3 (photo), 0,5V dans un sens et 1V dans l'autre.


Voila pour la driver pour la mesurer sur les diodes :


Merci

Emmanuel



[Emmanuel23]

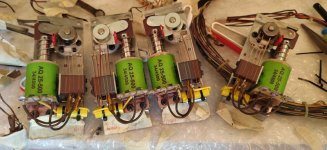

Les 4 batteurs sont prêts à être remontés.



[Emmanuel23]

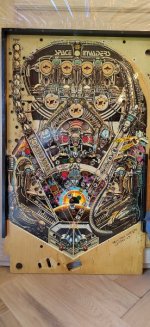

Le playfield a reçu sa première bombe de Vernis.
Plusieurs passes très fines pour créer l'accroche, séchage 15min puis passes pour charger en vidant la bombe.


Emmanuel



[David]

Pour le pont, oui c'est tout à fait ce que j'ai fait.
Le pont 2 0,5V dans le sens passant et "1" (non passant) dans l'autre sens et ce pour les 4 diodes.
Pour le pont 1, 0,5V dans les deux sens pour les 4 diodes.
Pour le pont 3 (photo), 0,5V dans un sens et 1V dans l'autre.
Voir la pièce jointe 46575

Voila pour la driver pour la mesurer sur les diodes :
Voir la pièce jointe 46576

Merci

Emmanuel

Ah ce test là tu ne peux le faire

Car tu as non seulement le réseau de transistor en ligne de compte, le transistor de sortie et les résistances de rappel

Là oublie de faire un test



[David]

Les 4 batteurs sont prêts à être remontés.
Voir la pièce jointe 46578

Ah là c'est super bien refait

Tu as juste la plaque de l'EOS du batteur de gauche un peu tordue, pas d'équerre

Sinon tu as utilisé mon astuce pour le guide ? Trous Oblongs ?



[David]

Pour le pont, oui c'est tout à fait ce que j'ai fait.
Le pont 2 0,5V dans le sens passant et "1" (non passant) dans l'autre sens et ce pour les 4 diodes.
Pour le pont 1, 0,5V dans les deux sens pour les 4 diodes.
Pour le pont 3 (photo), 0,5V dans un sens et 1V dans l'autre.

Si tu as bien déposé les fusibles
Bien tout déconnecté, oui il y a un soucis là

Mais j'ai des craintes concernant le 12V et la driver (régulation 5V du coup)

Remplace les deux ponts déjà



[Emmanuel23]

Ah ce test là tu ne peux le faire

Car tu as non seulement le réseau de transistor en ligne de compte, le transistor de sortie et les résistances de rappel

Là oublie de faire un test

Ok, ça marche. En lisant ton message j'ai jeté un oeil aux schémas électriques et j'avais vu qu'il y avait beaucoup de choses de relié et qui pouvait interférer.



[Emmanuel23]

Ah là c'est super bien refait

Tu as juste la plaque de l'EOS du batteur de gauche un peu tordue, pas d'équerre

Sinon tu as utilisé mon astuce pour le guide ? Trous Oblongs ?

Peut être un effet d'optique car je ne voit pas.
Pour faire rentrer les bobines, j'ai desserrer les butées et tout est rentré en force en resserrant. On verra.



[Emmanuel23]

Si tu as bien déposé les fusibles
Bien tout déconnecté, oui il y a un soucis là

Mais j'ai des craintes concernant le 12V et la driver (régulation 5V du coup)

Remplace les deux ponts déjà

On va commencer par ça déjà.
A part les deux ponts, as tu une petite idée d'un "kit de pièces" qui pourrait m'aider à réparer les dommages sans avoir à recommander une autre fois ?
Je vais finir par engraisser la poste à ce rythme là !

Merci



[Emmanuel23]

Concernant la carte de redressement, ce sont des fusibles simples ou temporisés ? Je n'ai vu que des temporisés en 4 et 5A sur ton site.



[David]

Temporisés

Que cela dans un flipper

Aucun rapide

A part les deux ponts, as tu une petite idée d'un "kit de pièces" qui pourrait m'aider à réparer les dommages sans avoir à recommander une autre fois ?
Je vais finir par engraisser la poste à ce rythme là !

Non hélas ceci comme je te disais me semble t il sera avec l'usage et ou la panne



[Emmanuel23]

Temporisés

Que cela dans un flipper

Aucun rapide

C'est peut être pour ça qu'ils ont claqué alors.
