Restauration de mon premier flipper : Last Action Hero

[yopi]

j'ai la moité des lumières donc je me demande par ou commencer :S



[KoSLoW]

prend une photo détaillé de ta ppboard pour voir comment elle est foutu



[yopi]

Ok je te l'envoi par mail mais redonne moi la en mp car suis sur iPhone



[yopi]

bon j'ai redémonter les cartes pour vérifier les soudures et j'ai vu que certaines ne sont pas top ! est ce que ca peut engendrer des soucis ?

Voici

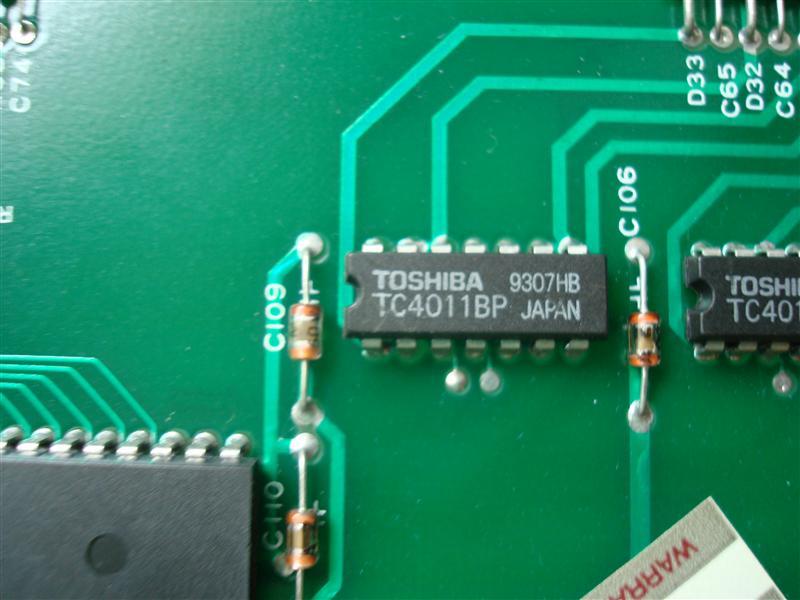

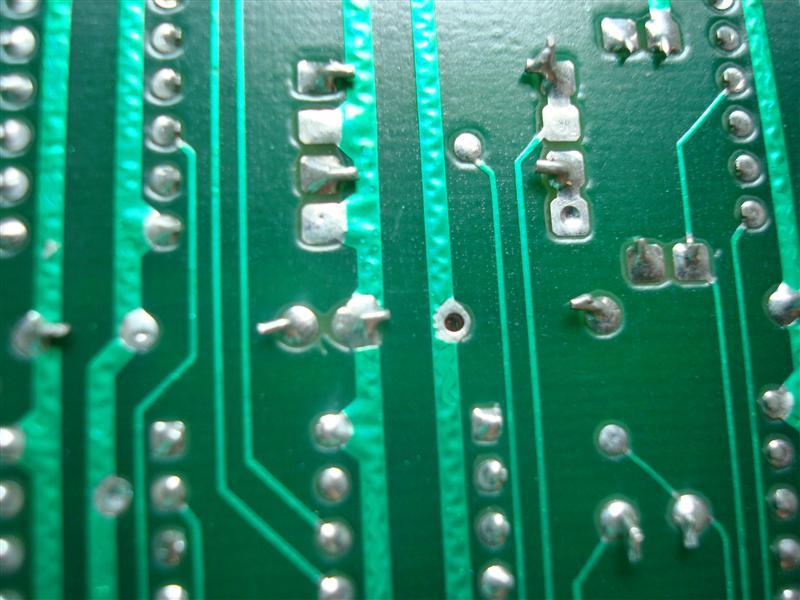

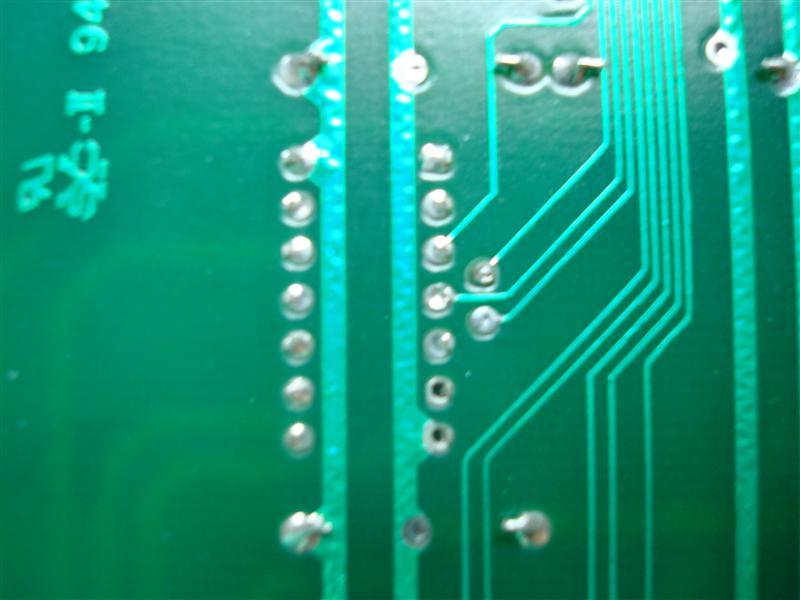

sur la CPU juste a côté de la diode C109 le TC4011 j'ai deux plots de soudure inexistant !

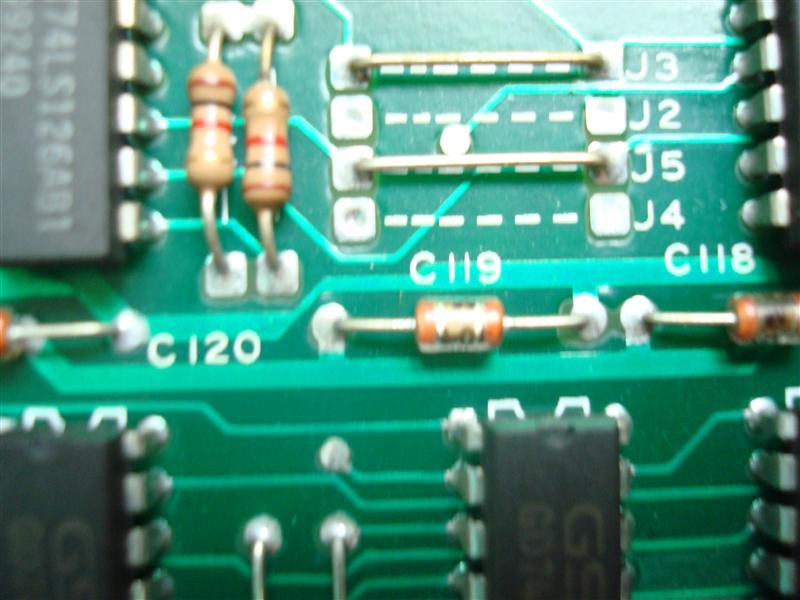

toujours sur la CPU la diode C119 :

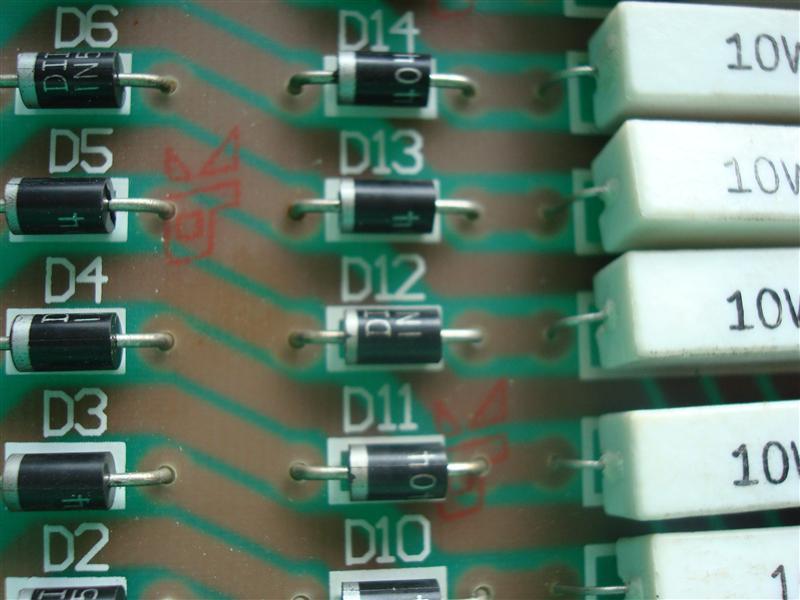

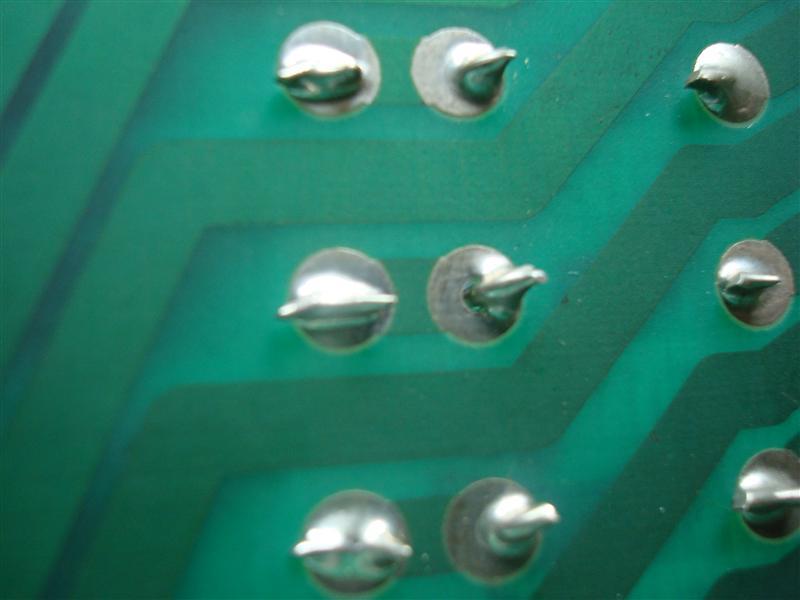

Et sur la PpBoard j'ai pour le D12 :

je pense que les soudures ont besoin d'être revu qu'en pensez vous ?



[David]

Pour la PPboard OUI et la cpu sur le 4011 OUI

Les autres non ce sont des rivets de métallisation en double face



[KoSLoW]

j'avais mal regardé ton composant 4011BP 2eme photo remet de l’étain la dessus !



[yopi]

Tu crois que Ca peut venir de la que j ai pas mal de bobine qui ne fonctionn pas ?

Et moi la PPb board j ai la rev c avec 9 fusibles et Koslow lui a la rev a comme sur la notice avec 6 fusibles donc Ca Ca ne peut pas aller t en pense quoi David ?



[David]

Non le 4011 s'occupe de l'interface à contacts

Pour la PPboard il faudrait vérifier au schéma par contre

Je ne sais dire là si compatible ou non ??



[KoSLoW]

a voir j'ai entendu dire que les ppb board avait leurs flip respectif !! a voir je recherche de mon coté



[yopi]

J ai rien trouver sur les compatibilités ...



[yopi]

Bon j'ai refais les soudures et rebranché et je n'ai aucun avancement...

Quand j'allume le flip je n'ai meme pas les bobines qui s'initialise en clair j'ai quoi 3 ou 4 bobines en mode test qui marchent..

Donc que faut il que je vérifie pour pouvoir avancer ?



[David]

Je n'ai pas eu le temps de vérifier pour la Ppboard si interchangeable

Faut vérifier au schéma et cela prend du temps, j'en ai guère ce jour
A voir

Montre déjà les versions de ppboard dont tu m'as parlé

Oui certaines on peut rajouter les TIP36 C manquants mais il faut voir pour les GI et Flashs et zones à transistors (relais justement) car là il y a une grosse différence si je me souviens bien



[yopi]

Ou je peux trouver les plans électriques a part sur ipdb ils sont bons ?



[yopi]

J'ai scruté dessous le plateau a coté de la porte a droite j'ai deux connecteur qui se baladent ceux qui ont un LAH avez vous le même chose ?

Ensuite sous la grue j'ai remarqué un connecteur ou j'ai en amont un fil marron soudé avec un orange ! je ne pense pas que ce soit normal ! ceux qui ont un LAH peuvent ils me confirmer ?

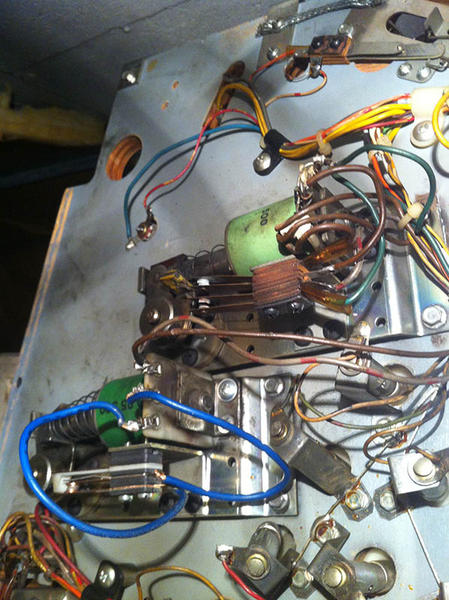

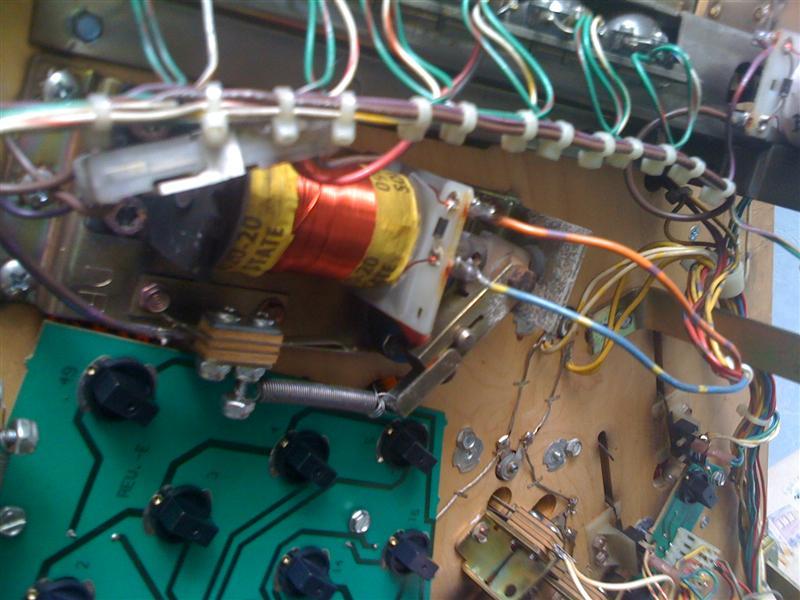

Et voici les bobines de mes batteurs et lanceur voir si quelque chose vous choque a vu d'oeil...

desolé pour la qualité des photos je n'ai que mon iphone sous la main



[Walter_Sobchak]

Ooooooo le joli ruban rouge sur la bobine de l'ejecteur , mais que cache-t-il donc ? Moi je démonterai cela vire fait pour le savoir



[Walter_Sobchak]

Ooooooo le joli ruban rouge sur la bobine de l'ejecteur , mais que cache-t-il donc ? Moi je démonterai cela vire fait pour le savoir

Ooops pardon (debout depuis 4 heures du mat si c'est pas une grosse excuse ça!) c'est le cuivre apparent de la bobine hmmmmm ça sent bon tout ça



[yopi]

Celle de droite oui je pense qu'elle je vais la changer ! ca se trouve c'est elle qui me créer un cc



[David]

Non les bobines sont OK

A l'origine les Data East n'ont pas de papier partout (économie ...)



[yopi]

là je ne sais plus quoi faire je n'ai pas idée où ca peut merder

déja pourquoi le fusible au dessus de la grosse capa bleu le 8 A crame dès que j'allume ?



[David]

Lequel car il y a deux fusibles et deux ponts à diode
