Question Problème à la mise sous tension Star Wars Data East

[Sploutch]

Par contre en regardant le schéma, et si j’ai bien interprété, il semblerait que les fils sur le connecteur CN8 soient inversé.
Alors que pourtant , j’ai remis à l’identique comme sur l’une des photos de la présentation du flipper que j’avais fait Lors de son arrivé.

Photo du connecteur a l’arrivé du flipper


Photo du connecteur refait


Alors que le schéma mentionné l’inverse, si j’ai fait une bonne lecture, n’étant pas un expert.



Je me trompe ou pas ?
Merci de l’aide.



[FrançoisP]

Je me trompe ou pas

Alors déjà, sans la notice, je vois :
Photo avant :
1 2 3 4 marron jaune vert violet
Photo après
1 2 3 4 marron jaune violet vert
Donc à l'arrivée, ça correspondait à la notice



[FrançoisP]

Mais comme les 4 lignes ont le même fuse, il ne me semble pas qu'il y ait une incidence d'avoir inverser



[Sploutch]

Bonjour,

Mais comme les 4 lignes ont le même fuse, il ne me semble pas qu'il y ait une incidence d'avoir inverser

A bon .. ?!
Je pensais qu'il y avait un sens justement.

D'ailleurs, sur le schéma en haut j'ai bien les 4 fils de l'alimentation, en dessous, ce connecteur.

En partant du haut, j'ai :

BRUN
JAUNE
VERT
VIOLET

Et sur le même connecteur, après :

BLANC/BRUN
BLANC/JAUNE
BLANC/VERT
BLANC/VIOLET

Si je regarde mon connecteur, Cf avant dernière photo, message précèdent, ce dernier est à l'envers il me semble.
Mais j'interprète peut-être mal et si d'autant cela n'a pas d'importance comme tu dis alors tout va bien.


J'essai de trouver le problème qui fait que le Dot ne fonctionne pas, avec ces mauvaises tension que j'ai , sur le peu d'élément que j'ai changé et que les cartes ont été révisées.
Je n'ai refait que les trois connecteurs CN1, CN8 et J5.

Donc je ne sais pas pourquoi , je n'ai toujours pas les bonnes tensions sur ma carte d'alimentation (CN6) qui alimente mon Dot !

Merci encore !



[FrançoisP]

Tu n'as visiblement pas la HT (négative) sur le dot, et je ne pense pas que 6,3Vac du GI (CN8) vienne en ligne de compte, va falloir reprendre les investigations en partant "du début"
As tu revus ton CN1, avec tes 3 fils gris ?



[Sploutch]

As tu revus ton CN1, avec tes 3 fils gris ?

Oui, d’après le schéma et mon connecteur, (Cf photo ausdi) les fils gris sont dans le bon ordre.
D’ailleurs lorsque j’ai refait ces connecteurs je le faisais fils par fils sur le nouveau connecteur.

Tu n'as visiblement pas la HT (négative) sur le dot, et je ne pense pas que 6,3Vac du GI (CN8) vienne en ligne de compte

Je ne pense pas non plus, mais comme c’est les seules réparations que j’ai effectué je voulais contrôler.

va falloir reprendre les investigations en partant "du début"

Bah, je n’y suis pas sur le début en prennent mes tensions sur le connecteur de la carte d’alimentation qui va au Dot ?


Encore merci a tous.



[Petitcurieux]

Pas forcément en rapport avec ton problème, mais un truc m'a sauté aux yeux sur la photo de ton alimentation. C'est ma vue qui me joue des tours ou il y a un fil de soudé entre les deux pattes du fusible juste en dessous du pont de diode ?



[Sploutch]

Ta vue est bonne !

Mais cette photo est celle quand j’ai rentré le flipper sans rien faire dessus.
Depuis sa restauration et la révision des cartes tout est en ordre de ce côté.

Le problème est ailleurs.
Merci !



[Sploutch]

Alors je viens de contrôler le connecteur CN1 sur l'alimentation.
Cf photo
Je ne suis pas un expert, mais je doute qu'avec le résultat que je trouve, le dot puisse fonctionner !


VIOLET => 15,6 à 16,6
ORANGE (milieu) => 41,9
ORANGE => 41,8
BLANC => 11,9
VERT => 3,6
NOIR/ROUGE => 3,9
GRIS/VERT => 0,2
GRIS => 0,2
GRIS/BLANC => 0,0

Par contre, après je ne sais plus quoi contrôler.



[Sploutch]

Annule et remplace mon message précédent.
En effet je n'avais pas fait ma mesure en alternatif !

Je viens donc de tester :

Violet : 36,5

Orange (milieu) 90.3

Orange : 90,2

Vert/Blanc : 11,1

Noir//Rouge : 0,8

Blanc : 105,5

Gris/Vert : 9,5

Gris : 9,5

Gris/Blanc : 0

Le problème viendrait-il du transfo ?



[Sploutch]

J'ai aussi pris les tensions entre :

Blanc et Noir/Rouge = 211,3
Blanc et Vert/Blanc = 97,8
Gris et Gris/Blanc = 9,6



[Sploutch]

Oups erreur de frappe

Blanc et Noir/Rouge = 121,3



[David]

Tu ne peux procéder ainsi avec la carte de branchée

Car tes oranges c'est le +18V lampes
Tu as deux tensions continues là qui sont présentes, +18 et +34V

Le reste :



C'est 7 4 9 à vérifier en VAC en mettant ta sonde NOIRE, sur 9

Et tu fais 9 - 4 et 9 - 7

Tu devras lire 90 VAC et 100 VAC



[Sploutch]

Heu… ce n’est pas équivalent a ce que j’ai fait ?!
Ce sont les mêmes que j’ai indiquées : blanc, noir rouge et vert blanc.

J'ai aussi pris les tensions entre :

Blanc et Noir/Rouge = 121,3
Blanc et Vert/Blanc = 97,8
Gris et Gris/Blanc = 9,6



[Sploutch]

Mes tensions en sortie de transfo sont bonnes.



[FrançoisP]

Heu… ce n’est pas équivalent a ce que j’ai fait

Si, mais David mettre des numéros



[Sploutch]

Ok, numéro ou pas le résultat est le même donc.

Demain je reprends les tensions sur cn1 et celle du connecteur de l’afficheur.
(présente déjà dans mes messages plus haut. )

Si j’ai toujours les mêmes résultats j’en conclus qu’il y a un problème sur la carte d’alimentation puisque mes tensions en entrée sont bonnes et sortie mauvaises.



[FrançoisP]

mes tensions en entrée sont bonnes et sortie mauvaises.

T'as clairement un problème sur la ligne HT de la Power Supply.
Pas toujours simple de trouver le coupable là-dessus



[David]

Elle avait été révisée l'alim Stephane ?

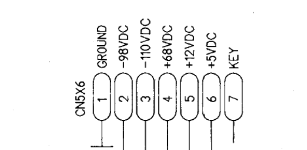

Tu devrais déjà vérifier les tensions en sortie sur le connecteur pour la HT justement



Carte dot débranchée, connecteur sur l'alimentation débranché aussi



[David]

Attention ne dérape pas pendant la mesure, la sanction est immédiate et cela détruit la régulation
Pour bien faire, mets ta sonde noire sur le TP GND , le point de test
Pour cela qu'il y a des anneaux, la pointe de test y rentre (attention à pas tordre ou arracher)

Et avec ta sonde rouge en VDC, tu vas vérifier les tensions
Comme c'est très exigu pense à te faire aider pour lire la valeur sur le multimètre
