Pb demarrage STERN GALAXY

[David]

Te surprends pas si en câblant correctement tu perds de l'éclairage .... Ce sera normal on dira si tu as un soucis de commande du relais (ce que je pense)

Sur le transfo, rarissime

Faudra bien être sur de ta mesure

Au besoin tu sais tu peux m'envoyer le transfo et la carte de redressement, je referais cela au poil



[safranite-aigue]

Te surprends pas si en câblant correctement tu perds de l'éclairage .... Ce sera normal on dira si tu as un soucis de commande du relais (ce que je pense)

Sur le transfo, rarissime

Faudra bien être sur de ta mesure

Au besoin tu sais tu peux m'envoyer le transfo et la carte de redressement, je referais cela au poil

Effectivement David c'est le cas j'ai perdu mon eclairage de plateau a 2 3 lampes pres ( )
Bien vu Monsieur

Donc que crois tu que je puisse faire maintenant ??
j'ai une 2eme carte de redressement faut il que je change quelquechose dessus (composants etc..)

si trop ardu pour moi c'est avec plaisir que je t'enverra ca
merci encore de tes lumieres David



[David]

si la carte est identique et en état non

Mais montre voir cette seconde carte



[safranite-aigue]

ok je fais une photo ce soir et la met sur le forum

elle parait identique a celle deja en place mais ...



[safranite-aigue]

bsr,

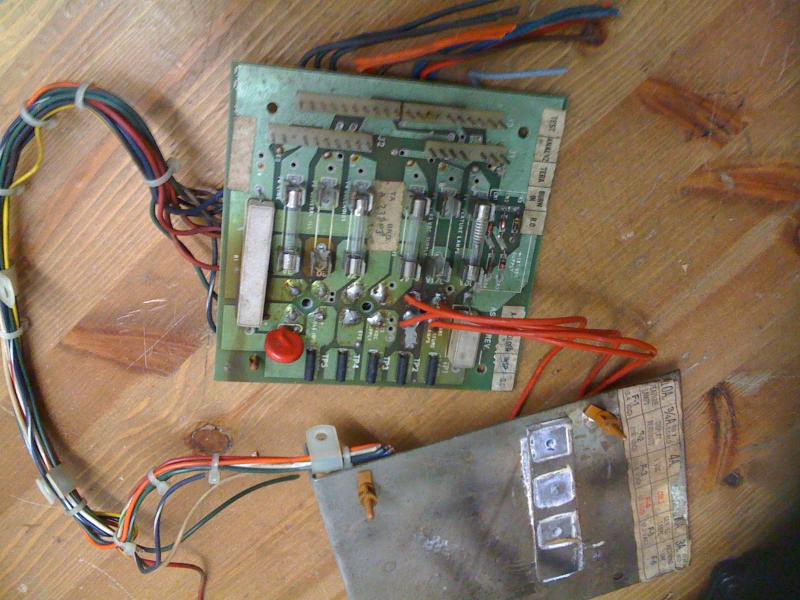

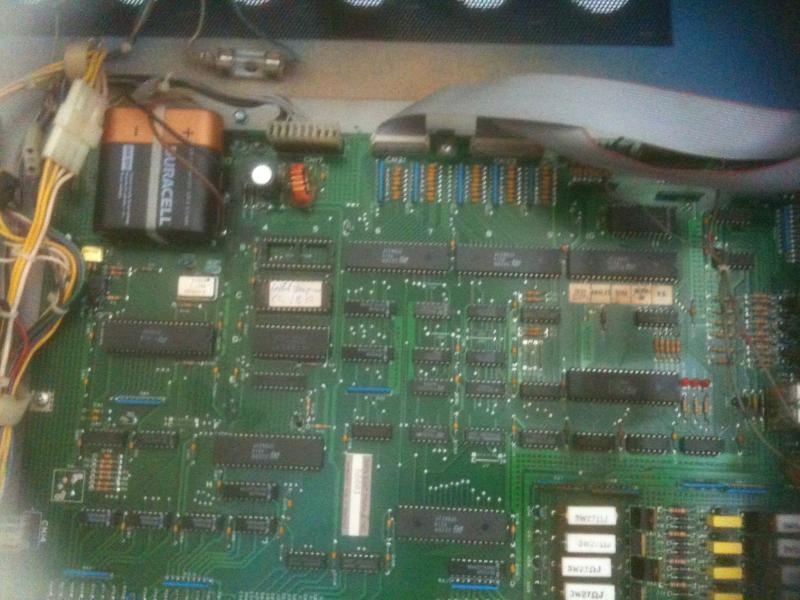

voici les photos David

voila si tu penses a quelquechose n'hesite pas
merci a vous



[David]

Le support à fusible GI (20 Amp) est à remplacer sans faute

Sinon inspire toi d'un de mes articles pour modifier la carte avec trois bons gros pont à diodes à souder.

Tu verras et cela change tout
Je le fais sur chaque alim que je reçois

Sinon j'ai les p'tits pont à diode d'origine aussi



[safranite-aigue]

tu crois donc que ca viens d'un de des pont de diode mon soucis de 7.3 v qui empeche le flip de demarrer

ce soir j'ai re-pris des mesures au metrix depuis que ma config a evoluée

je remet ca si tu vois quelquechose des fois



[safranite-aigue]

donc alors ce soir j'ai repris des mesures depuis que la config a evoluée et :

solenoid driver AS2518-22

TP1= 5.2 v
TP2= 239v
TP3= 5.2 v
TP4= 0v ????
TP5= 12.6 v
TP6= 5.2v
TP7= 5.2 v

LAMP DRIVER AS 2518-23

TP1= 5.2 v
TP2= 0v ????
TP3= 5.2v

SB300

TP1= 0.1 v
TP2= 12.7 V
TP3= 9.9 v
TP4= 5.25 V
TP5= 2.7v
TP6= 0.1 V


MPU

TP1= 5.3 v
TP2= 12.8v
TP3= 21.3v
TP4= 0.14v ??
TP5=5.2v

sur les afficheurs

donc le 5 v est present
et le 230 aussi


autre originalité de ce soir en changeant le relais pres du transfo par un autre et vis versa ,
a l'allumage du flipper je vois furtivement l'afficheur central s'eclairer et s'eteindre en me mettant les 2 "00" a gauche
puis a l'extinction du flip sur les 4 afficheurs furtivement aussi "70 ou peut etre 10 " mais trop rapide pour voir

n'empeche que c'est la premiere fois que je les voient s'allumer les bougres


mais toujours pas ce 7.3 v qui manque sur la platine de redressement


david la platine en photo c'est la deuxieme pas celle du flip
bon la je patauge que faire ????
merci



[David]

Faille que tu mesures la tension en VAC directement en sortie du transfo pour l'éclairage

PS> attention c'est de l'alternatif, soit si tu as le multimètre en continue tu ne liras rien



[safranite-aigue]

Oui c'est clair merci

et pour l'affichage furtif des afficheurs c'est quoi ca ??



[David]

Je ne sais pas encore on verra déjà quant tu auras les lampes et que l'alim sera refaite

normalement ce BLIPS furtif arrive entre le 5 et 6 eme flash de la CPU
Mais on en parlera après la réfection de ton alim



[safranite-aigue]

donc a priori des que j'ai recuperé mon 7.3 v ac sur l'alim j'ai les lampes du plateau apres on vois

en meme temps si je shunt le relais j'ai les lampes donc a fortiori j'ai du 7.3 vac
bon je reteste apres avoir verifié l'alim
merci a toi



[safranite-aigue]

bon ca y est en fait c'est un souci lié a la ligne du fameux relais je l'enfonce pas a fond et j'ai les lumieres et le voltage 6.2 vac (ou a peu pres) qui arrive sur la carte de redressement et si je l'enfonce a fond j'ai le 43 volts et les lampes qui s'eteignent.

mais lorsque je mesure en AC je n'ai que 6.2 vac au lieu du 7.3 vac sais pas si c'est suffisant pour la suite

j'ai suivi ce fil du 43 v il remonte jusqu'a la solenoid driver J5 dernier fil
lorsque bien sur je retire ce connecteur j'ai toute mes lampes sur le plateau mais plus le 7 eme flash

mais pour l'instant pas de suite pour moi
toujours pas d'afficheur qui s'allume (ouin ouin).

j'ai testé le voltage sur les 3 connecteurs de la carte de redressement et a priori j'ai les tensions de la doc sauf le 7.3 que j'ai plutot vers 6.2 vac.


Vous savez vers ou il faut que je regarde maintenant

merci encore de vos infos



J'ai une autre question

j'ai bien mes 7 flashs (1+furtif+6 )donc de la CPU si j'avais un souci avant ces 7 flashs la carte aurait arreté son decompte de flash ou pas.
en gros si on a les 7 flash est on sur que c'est ok

comment savoir ca ??
merci encore je sais suis chiant mais je connais pas encore



[David]

Moi je parie que t'en a que 6 ...



[safranite-aigue]

bah ecoute David,
voila ce que j'ai

un allumage led lorsque j'allume au bouton de demarrage apres un furtif
un seconde derriere le furtif 6 flashs espacés en gros de 1 sec.

bon ce soir j'ai changé ma solenoide driver et je peux maintenant avoir en meme temps le 43vcc et le 7.3vac
j'ai testé les tensions sur cette nouvelle carte et c'est ok à priori
j'ai re-regardé sur ma carte de redressement la aussi tout à l'air ok.....
donc à priori j'ai tout pour demarrer mais rien pas d'afficheur (peut etre pas le dernier flash mais ou ca bloque alors!!!!)

en incrementant le switch a l'interieur de la porte du flip pour mettre des parties c'est pas possible

HELP ou dois je chercher maintenant
d'ailleurs lors du lancement normal le galaxy a les compteurs qui s'allument normalement au depart ou c'est juste lorsque l'on met des parties qu'ils s'allument
merci merci a vous j'ai hate de le voir tourner

VOILA MA VIDEO pas top top mais on vois les led's

http://www.dailymotion.com/video/xbe2ky_stern-galaxy-depart_videogames



[jdx]

David a raison, pas de 7iéme flash.

Cela signifie le ou les PB suivant:

-U10 (6821) sur CPU de HS
-Fusible F4 de grillé sur alim donc pas de 43 Volts sur DRIVER
-U14 (4049) sur CPU de HS



[safranite-aigue]

ok merci jdx
j'ai donc changé ma U10 par une sur une autre carte cpu
pas de changement

Pour le U14 elle est soudée aie aie j'ai un peu la trouille de dessouder ca
je risque quoi ca sort bien ce genre de petite bestiole

par contre j'ai pas un 4049 mais un 7950 sur ma carte en U14


pour le fusible F4 non non c'est ok maintenant toutes tensions ok a priori j'ai testé au metrix
le plateau est alimenté en 43 v sur les bobines



[David]

OUi ce ne sont pas des 4049 sur les carte CPU stern

Sur ta CPU est ce que tu as le 23 V en point de test



[safranite-aigue]

bon ca y est il a enfin demarré le bougre

en fait j'ai changé U10 rien de nouveau et U13 et hop de la il a demarré l'indien (YOUPI)

donc mise a part de petits soucis secondaires c'est impeccable
du style :

je tape sur les cibles et j'ai les targets de gauche qui descendent mais de temps en temps
j'ai deux des 5 afficheurs qui presentent des signes sur 1 toutes les barres horizontales hautes sont manquantes
et sur l'autre ce sont celles du bas surement a changer.
quelques lampes a changer aussi mais rien de bien grave

je trouve les flips un peu mou par rapport au pink panther mais c'est trés bien a jouer

si quelqu'un sait pour le mode test que je vois ce qui ne va pas.

j'appuie sur 1 des 2 boutons et j'ai tous les bumpers et voyants,etc... qui claquent sur le flip
pendant que les afficheurs font defiler des chiffres etc.. aussi donc ca ce doit etre ok
par contre le 2 eme sert a quoi ???

merci a vous tous pour vos conseils eclairés sans lequels j'y serait encore surement
je ne manquerai surement pas de vous en re-demander

Maintenant que celui ci et a 99% ok je vais continuer dessus
et voir mon 3eme qui lui est un mecanique le king kool mais lui il fonctionne c'est plutot de la restauration

a++



[David]

La puissance ce sont tes biellettes ou alors un bon nettoyage mécanique des batteurs et butées.

Les EOS à régler aussi peut être
Normalement il doit avoir de la pêche le Stern comme les bally de la même époque

Pour tes afficheurs montre voir cela en image.
