Pb demarrage STERN GALAXY

[safranite-aigue]

Bonjour,

j'ai mon galaxy qui n'affiche rien au niveau des afficheurs (rien meme pas une lueur)
il demarre tout de meme au niveau du l'eclairage du plateau
j'ai changé ma carte, celle en haut a droite

depuis j'ai du courant qui arrive sur les afficheurs puisqu'ils ont des lueurs maintenant (sur 2 des 5 afficheurs)
par contre apres rien ...
fusibles ok a priori

j'ai regardé au niveau du led de demarrage

j'ai au demarrage :

1 clignotement rapide suivi de 6 autres espacés de 1ou 2 secondes

heu, ca peut provenir de quoi a votre avis



[David]

PAs de haute tension

Regarde si tu as du +170 Volts

Tu as deux points de tests sur la driver sous la plaque en plastique

Un celui de l'arrivée non régulée, l'autre la tension régulée

Sur le premier environ 230 V sur le seconde de 170 à 190 V suivant le réglage de l'ajustable

Regarde si tu n'as ni l'une , ni l'autre sur le bloc transfo, teste le fusible (hors tension et fusible démonté)



[safranite-aigue]

bonsoir a tous

alors j'ai ramené mon galaxy a la maison cette fois ci et la surprise
plus de flash au demarrage que la led rouge fixe de chez fixe !!!!

j'ai pris au multimetre donc:

solenoid driver AS2518-22

TP1= 5.4 v
TP2= 0v ????
TP3= 5.3 v
TP4= 0v ????
TP5= 12.5 v
TP6= 5.3v
TP7= 5.3 v

LAMP DRIVER AS 2518-23

TP1= 5.8 v
TP2= 0v ????

SB300

TP1= 0.1 v
TP2= 13.6 V
TP3= 11 v
TP4= 2.25 V
TP5= 0.8V
TP6= 1.1 V


MPU

TP1= 5.7 v
TP2= 14v ???
TP3= 0v ?????
TP4= 0.14v ??
TP5=5.8v

sur les afficheurs

donc le 5 v est present
et le 185 pas bien sur

si quelqu'un a une idée ca m'arrange bien sur ooOOOoo



[David]

Il te manque le 43 V et le 170 V sur la carte alim pour commencer

Il faudra déjà refaire cela

Je trouve ta tension de CPu assez haute, pour le 5V ....
TP3 sur la CPu normal le 43 V est absent (43/2 --> 21.5 normalement)



[safranite-aigue]

Alors desolé david mais ca a encore evolué bizarre bizarre

donc j'ai retrouvé le flash de depart et 5/6 clignotements de led

1 de depart
1 juste derriere
5 espacés de 1 seconde en gros apres plus rien
le plateau est allumé
le fronton aussi sauf les afficheurs
par contre tout a l'heure les flip se sont reveillés lors d'une prise de tension sur le transfo (???)
je me demande si c'est pas le transfo qui en a un coup dans l'aile

j'ai trouvé des fils dessoudés( 2 fils vert bleuté) a coté du transfo sur un relais
par contre j'ai pas de quoi dans mes docs pour savoir qur quelle broche il me faut le ressouder
si quelqu'un a merci a lui

par contre ca y est maintenant sur la carte solenoide driver j'ai du 230V en TP2
ET LE FUSIBLE est ok aussi
j'ai regardé sur le carte porte fusible coté caisse du flipper ou theoriquement il devrait y avoir 170 v j'ai du 230 v
ca peut provenir de quoi !!


j'ai regardé sur la patte 8 (J3) de la carte solenoide et les pattes 1 des afficheurs donc continuité sur tous
mais toujours pas d'affichage au niveau des afficheurs


j'ai une video du depart du flip comment je peux la faire venir sur le forum ??
a+



[David]

Résouds le 43 V cela fera les 7 flashs



[safranite-aigue]

j'ai re-testé ma carte lamp drivers

et j'ai trouvé

masse c'est ok et 2 x 5 v D'ou le manque de 43 v (je vais changer cette carte au cas ou !!!)
qu'en pensez vous ??

par contre j'ai toujours le plateau et les lampes allumées
mais maintenant j'ai 1 led de plus comptées que tout a l'heure j'ai l'impression que j'ai les 7 led's
et des lampes nouvelles se sont allumés sur le plateau apres le 7 eme led's
mais apres rien toujours pas d'allumage des afficheurs (sauf les toutes petites veilleuses au bas des chiffres)

y a pas moyen de mettre une video pour etre sur que j'ai le bon compte

ou david si tu veux bien m'envoyer un email que je t'envoi la video et que tu look ca
merci a vous



[David]

Lamp Driver ??? Rien a voir avec le manque du 43 V

Ton soucis est sur la carte de redressement de l'alim
Celle ci se dépanne sans soucis tout comme toutes les autres cartes dans ton flipper

Ton soucis est le 43 V suis mes conseils



[safranite-aigue]

bjr tous le monde,

ok j'en ai une d'avance je vais faire l'echange en esperant que celle ci soit bonne
sinon il me faudra tester et reparer

tu penses a quoi comme souci sur cette carte

merci



[safranite-aigue]

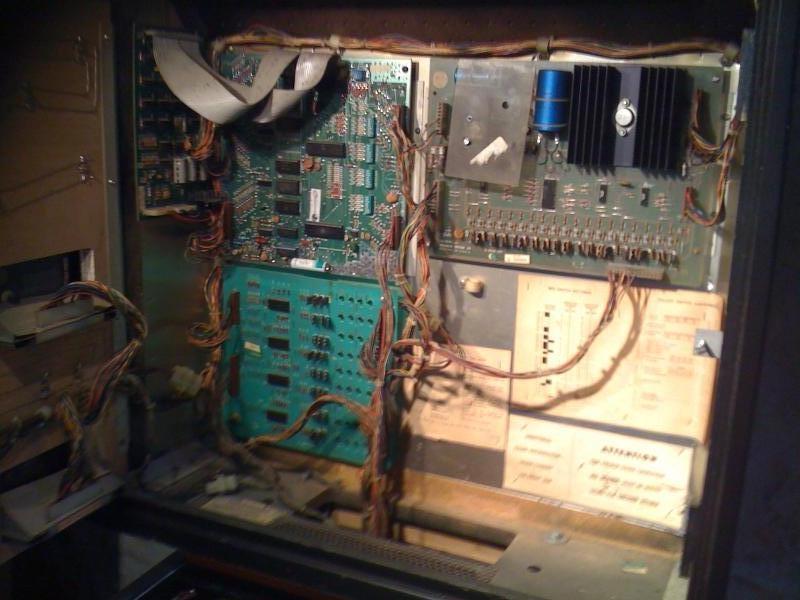

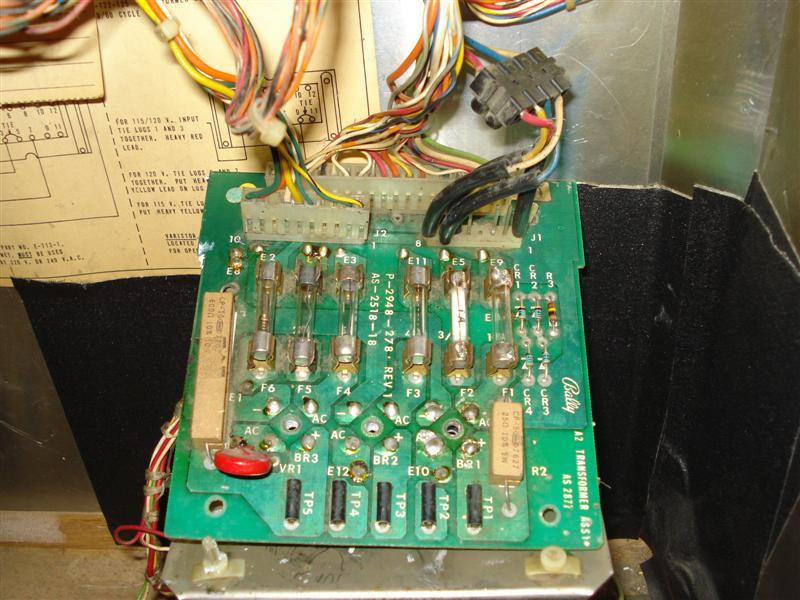

Alors ce soir j'ai regardé ca sur la carte de redressement de l'alim

sur l'etiquette de stern a l'interieur du flip il est marqué

F4 = 43 v
F5 = 7.3 v alors que dans la pratique au metrix c'est l'inverse

donc en fait le 43 v je l'ai et c'est donc le 7.3 v que je n'ai pas (la j'ai 0v)

si quelqu'un sait d'ou ca peut venir apres a priori il demarre (du moins j'espere)
ce serait tellement bien apres ces recherches

merci a vous



[David]

Le 7.3 V ce serait les lampes commandées.

F est le fusible

TP est le point de test

Si tu n'as pas de 7 eme flash sur la CPu c'est que tu n'as pas de 43 Volts ......et le point de test sur la cpu le confirme
Soit tu te méprends

Vérifie les tensions s il te plait



[safranite-aigue]

si si david aujourd'hui j'ai bien les 7 leds (1 au depart et 6 apres espacés d'en gros 1 seconde)

j'ai controlé les valeurs a priori ok sur la driver et celle des lamps et cpu (j'ai les bonnes tensions (sauf 7.3 v)


j'ai bien mon 170 v (enfin plutot 190 v)
j'ai bien mon 43 v
j'ai bien mon 5.5 v
par contre pas de 7.3 v (ca sur le panneau redressage d'alim TP4 de ce meme panneau de redressage)

et sur la carte de redressage le gars a carrement soudé sur le connecteur J1 male et je crois qu'il me manque des fils
la doc stern montre J1 playfield
borne 5 et 8 fils moi en 8 j'ai un fil en 5 rien ??
en 2 j'ai rien non plus

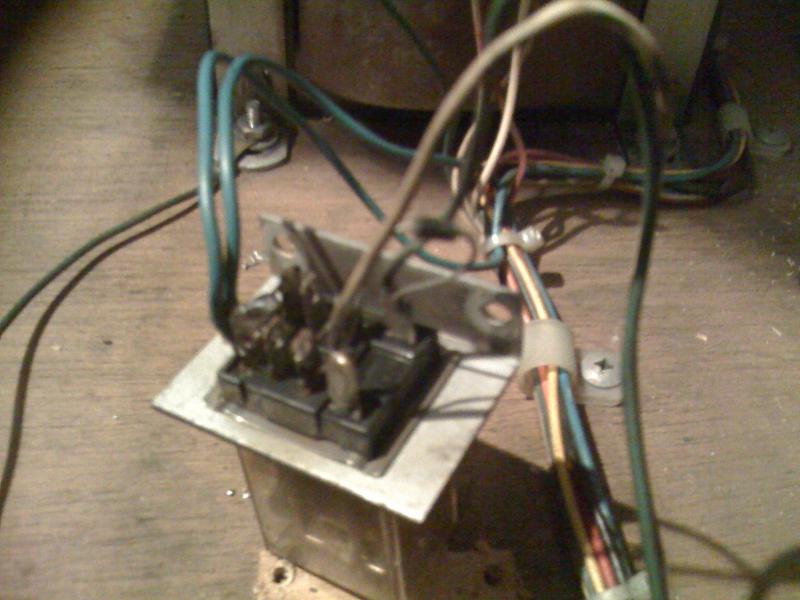

par contre j'ai ce relais cablé comme ca pres du transfo c'est normal les 2 fils bleus sur la meme borne ??



[David]

Là je dois voir au schéma
Je en sais pas si je l'ai par contre



[sebugs]

bonjour a tous
je viens d'acquérir mon premier flipper a restaurer (pour être précis j'en ai acheté 3 a refaire)
il s'agit en autre d'un stern galaxy et j'ai a peu près les mêmes problèmes que safranite-aigue
puis je "m'incruster" dans cette discussion ou dois je en recréé une ?



[safranite-aigue]

Bah ecoute moi ca ne me derange pas du moment que ca reste comprehensible pour tous le monde
aprés decision des moderateurs



[David]

Si cela suit l'affaire là oui, sinon autre post, pas de soucis

Bien sinon niveau le relais, j'ai trouvé un bout de schéma mais pas clair encore

Ce relais sert à l'éclairage

Il est anormal que les duex fils soient ensemble
Ils se doivent d'être sur deux contact du relais, un Commun et l'autre le Travail

Sans doute un soucis de commande du relais, si cela à été fait ainsi

Pour ton alim va matter sur Ipdb, il y a le schéma du flipper en partie, cela va grandement t'aider à refaire le connecteur de l'alim

Si tu as besoin d'aide, demande nous



[Colibri]

Salut safranite.

pour te rassurer sur mon bally c'est pareil j'ai eu beaucoup d'intérogation au début car comme toi il me manquer des fils et de plus les couleurs ne correspondait pas du tout....et les fils soudés directement comme toi.

Ca marche comme ca donc étant novice j'ai pas trop cherché a comprendre.

A+



[sebugs]

bonsoir

je vais faire un autre post car je pense que l'on risque effectivement de ne plus si retrouver débil

safranite

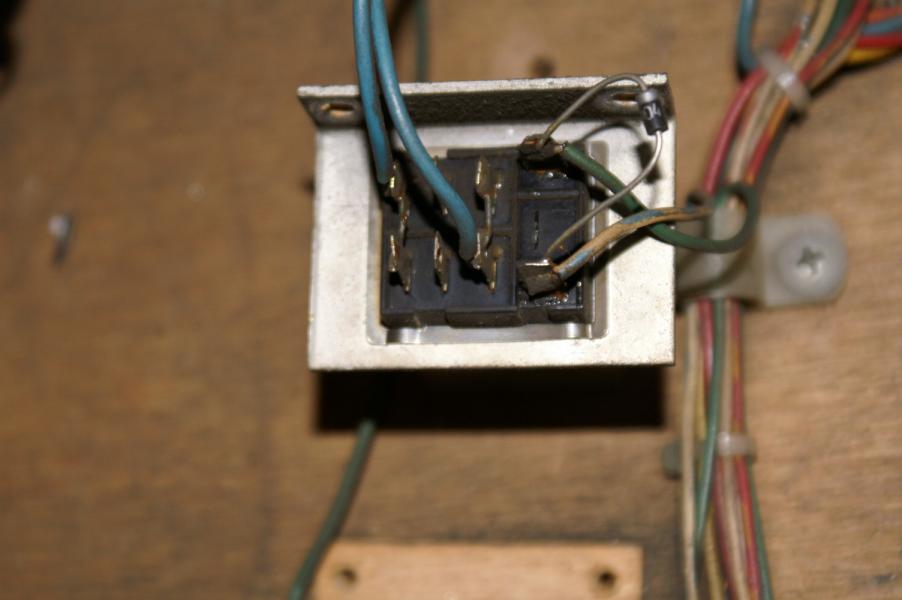

j'ai pris une photo de mon relais
si cela peux t'aider a recabler le tiens

je suivrai ton post avec une attention particuliere vivi des fois que des info utiles y soit ne sait on jamais



[David]

Voilà effectivement le câblage
Merci pour la photo cela l'aidera vachement et rapidos



[safranite-aigue]

Merci a vous
deja pour le relais c'est nickel je vais le recabler et voir si je change d'etat

pour le 7.3 v j'ai l'impression que ca viens directement du transfo qui a un bobinage de fichu
je n'ai plus de continuité sur cette tension (directement sur le transfo alors j'ai un doute)

je peut peut etre deriver le 7.8 volts existant et voir si ca me fais avancer la dessus

merci pour vos infos

ce qui est rageant c'est d'y etre presque et de ne pas pouvoir jouer avec mais bon ca va venir
....
