Pb AFFICHEURS STERN GALAXY

  • Auteur de la discussion safranite-aigue
  • Date de début
S

safranite-aigue

Non Membre
Bonjour a vous tous


Donc je reviens avec le stern GALAXY qui a toujours un souci

le flipper fonctionne completement sauf les afficheurs qui sont allumés au niveau des diodes mais pas des chiffres
peut etre un bumper qui reagit mal mais bon plutot un reglage qu'une mal fonction


donc comme le preconise David j'ai debranché toutes les cartes du fronton

et mesuré dans la caisse au niveau alim

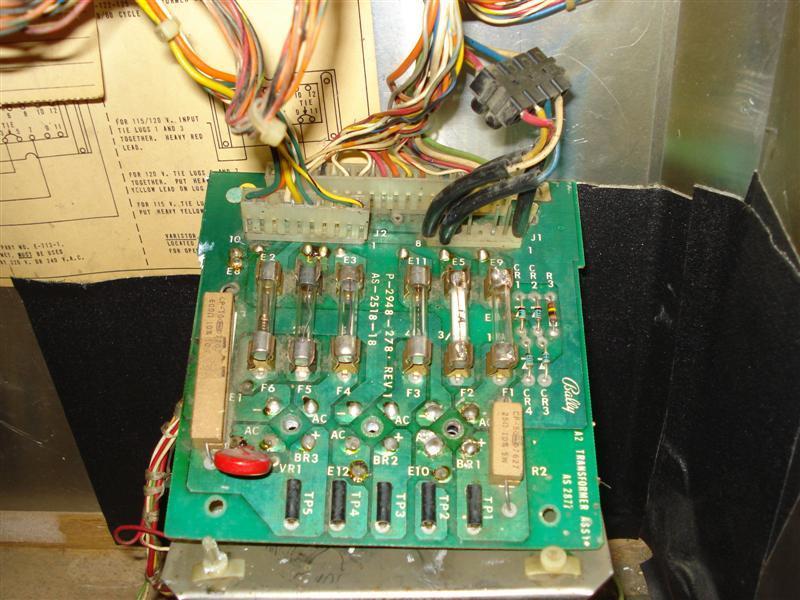

Alors sur cette carte (qui n'est pas la mienne mais celle de quelq'un d'autre juste pour illustré les mesures)



tp1 0v
tp2 1.5v
tp2 0v
tp4 0v
tp5 0.5v

en gros c'est plutot fluctuant


apres j'ai remis les connecteurs rebranché il fonctionne sauf bien sur les ............ afficheurs


David

Big Boos
Membre du personnel
Big Boos
Les mesures sont mauvais ...

Où te branches tu pour la masse.

Mais nous Tes photos de tes mesures et là où tu mets les sondes

S

safranite-aigue

Non Membre
Bsr david,
oui je sais bien mais........

je me branche sur les masses flipper de la caisse
ok je fais ca demain
merci


David

Big Boos
Membre du personnel
Big Boos
MEts la sonde noire sur la masse de la carte
Pas ailleurs

S

safranite-aigue

Non Membre
heu tu la trouves ou sur la carte elle n'est pas marsuée si ???


David

Big Boos
Membre du personnel
Big Boos
Prend en photo ta carte et je te montrerais

S

safranite-aigue

Non Membre
sur celle en haut du post c'est pas la mienne mais c'est la meme


David

Big Boos
Membre du personnel
Big Boos
Tu as une carte Bally dans ton Stern ?

S

safranite-aigue

Non Membre
bah oui meme carte que celle ci mais en stern TA 100 REV. B

Ca c'est la mienne




c'est ma tension sur T2 flipper allumé
eteint et carte debranchée 0 v
masse prise sur celle du flipper



David

Big Boos
Membre du personnel
Big Boos

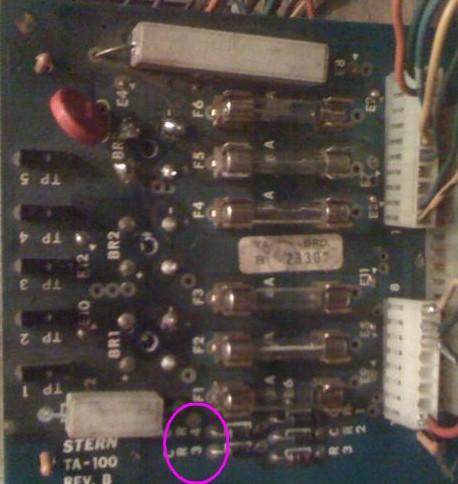

Prenns la masse sur ta carte en CR3 ou CR4

Entre la résistance et les deux diodes ce sera la masse

Je te fais une photo ;)


S

safranite-aigue

Non Membre
bjr,

alors des mesures de ce soir,

cartes fronton toutes deconnectées
les lampes du plateau sont toujours allumées par contre

tp1 21.5vcc
tp2 181.2vcc
tp3 15.2vcc
tp4 0v ??
tp5 21vac


c'est quoi docteur !!!
merci


copperfield

Gibier David
Membre FF
Slt, bon je vais suivre ton post car apparemment j' ai le meme soucis que toi sur mon 8ball, je vais prendre mes tensions (si j' arrive) et vous tiens au courant, si tu trouves la solution a ton probleme fais moi signe....


David

Big Boos
Membre du personnel
Big Boos
PAs logique TP5 tu dois être en position VDC c'est normalement 43 V

Tp1 est elevé aussi

Normalement tu devrais avoir en lecture

TP1 + 5.4 VDC Commun Lampes commandées
TP2 + 230 VDC (Sans sol driver --> dans les 172V)
TP3 + 11.9 VDC ( --> jusque 18V)
TP5 + 43 VDC Tension bobines
TP4 + 7.3 VAC Commun Illumination générale


David

Big Boos
Membre du personnel
Big Boos
PAs logique TP4 et TP5 .... Pfouuuuuuu

TP1 un peu faible

Le plus illogique c'est qu'à chaque mesure cela change...

T'es sur de la pile du multimètre ?
Peux tu vérifier qu'il mesure bien

Prend une pile 1.5 V et vérifie, idem avec une résistance


copperfield

Gibier David
Membre FF
Safra tjrs pas de news? De mon coté, vais bientot changer toutes les cosses de connecteurs, viens surement de là?! Après on verra l' alim....

S

safranite-aigue

Non Membre
heu pour l'instant,
je suis reparti sur une restauration d'un SUPER SOCCER GOTTLIEB
j'attends pour le galaxy il fonctionne bien mais pas d'afficheurs c'est tout
