Resolu Panne switch ROCKY and BULWINKLE Data East

[mkael]

Au fait tu avais debranche CN10 et CN8 pour faire les mesures ?



[philpercu]

Au fait tu avais debranche CN10 et CN8 pour faire les mesures ?

Alors, je reprends le cours de mon dépannage ce matin.
Oui, j'avais bien débranché CN 10 et CN 8.
Je le re branche, et je vais revoir comment on passe en mode test Switch par Switch.
Je te tiens au courant. Encore merci pour ce suivi ...



[philpercu]

OK, alors en test switch par switch, les cibles "B" et "B" (celles qui fonctionnent) m'affichent sur le DOT leurs noms, la couleur des fils, et le N° de switch , quand je sollicite manuellement le contact b(quand j'appuie sur la cible quoi ..).
Par contre, les cibles "O" et "M" (celles qui ne fonctionnent pas) ne m'affichent rien du tout quand j'appuie sur les cibles correspondantes sur le plateau !
Attention, je rappelle que j'ai re connecté CN 10 et CN 8 !
On avance ....



[David]

Je reviens à ce que j'ai déjà signalé
Si tous les autres contacts de la colonne là sont lus, c'est uniquement un fil coupé ou alors tes deux contacts qui sont HS et ou diode
Rien d'autre



[mkael]

Le multimetre semblait dire aussi que les switchs sont morts, une derniere verif peut confirmer : tu mets un fils entre NO et COM du switch et tu passes en test switch, il devrait s'afficher sur le DOT ...



[David]

OUai qu'il fasse attention à rien toucher avec ce fil ailleurs ... sinon PAF le transistor



[philpercu]

Le multimetre semblait dire aussi que les switchs sont morts, une derniere verif peut confirmer : tu mets un fils entre NO et COM du switch et tu passes en test switch, il devrait s'afficher sur le DOT ...

Bonjour Mkael,

Du coup, avant de faire des con..... , peux tu me préciser ce qu'est NO et COM ? On parle au niveau de l'arrivée des fils sous la cible ? Faire un shunt ?



[David]

NO = Normaly Open = Normalement OUVERT
COM = Common = Commun



[philpercu]

Bonjour à tous,

Alors, voilà une de mes deux cibles en question.



1) je vais faire le test en faisant un shunt entre les "fils verts" et les "fils blancs", c'est çà ?
2) fonction du résultat, je file sur RP pour commander les pièces de rechange (diodes, cibles, sinon pièces constituant le switch)



[David]

Non pas de contact entre vert et blanc
Mais avec la diode en série !!!!
Mais je vois pas trop bien sa tranche
Montre la vue dans l'autre sens, de face, que je vois les 3 broches



[David]

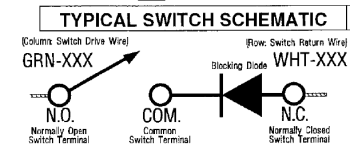

C'est câblé ainsi un switch



[David]

Ici le NO et COM sont les deux lames qui se touchent si poussées (sur ton contact)



[David]

Et je pense voir l'erreur ... vu que je ne vois pas la tranche, je pourrai dire que la diode est montée dans le mauvais sens

Suffirait d'inverser les fils verts et blanc
Le vert à la place du blanc et le blanc à la place du vert



[philpercu]

Non pas de contact entre vert et blanc
Mais avec la diode en série !!!!
Mais je vois pas trop bien sa tranche
Montre la vue dans l'autre sens, de face, que je vois les 3 broches



[philpercu]

Et je pense voir l'erreur ... vu que je ne vois pas la tranche, je pourrai dire que la diode est montée dans le mauvais sens

Suffirait d'inverser les fils verts et blanc
Le vert à la place du blanc et le blanc à la place du vert

David,
avant, çà fonctionnait .... je veux dire que je n'ai pas (encore) touché aux branchements d'origine ....
J'étais sur RP, mais j'ai oublié mes identifiants de connexion. Je recréé un compte ?



[philpercu]

C'est câblé ainsi un switch

Voir la pièce jointe 38198

OK, très clair. J'apprends tout les jours .... Merci !



[David]

J'étais sur RP, mais j'ai oublié mes identifiants de connexion. Je recréé un compte ?

Non
Tu me demandes par mail sur RP avec nom prénom code postal et derniers chiffres de ton tel



[David]

David,
avant, çà fonctionnait .... je veux dire que je n'ai pas (encore) touché aux branchements d'origine ....

Pour le peu que je vois la diode est bel est bien dans le mauvais sens
Soit inverse les fils



[philpercu]

Non
Tu me demandes par mail sur RP avec nom prénom code postal et derniers chiffres de ton tel

Bah, entre temps, j'ai recréé un compte. Le mien était "vieux" (dernière commande en .... juillet 2015 ..)



[philpercu]

Bah, entre temps, j'ai recréé un compte. Le mien était "vieux" (dernière commande en .... juillet 2015 ..)

Commande passée sur RP !
