INDEPENDENCE DAY : chronique d'un retour à la vie !!! (ou pas !!! lol)
- Auteur de la discussion grozby88
- Date de début
Coucou les amis,
Un résumé de ce dimanche de travail intense ... peu de photos mais beaucoup de travail a été fait ce jour ...

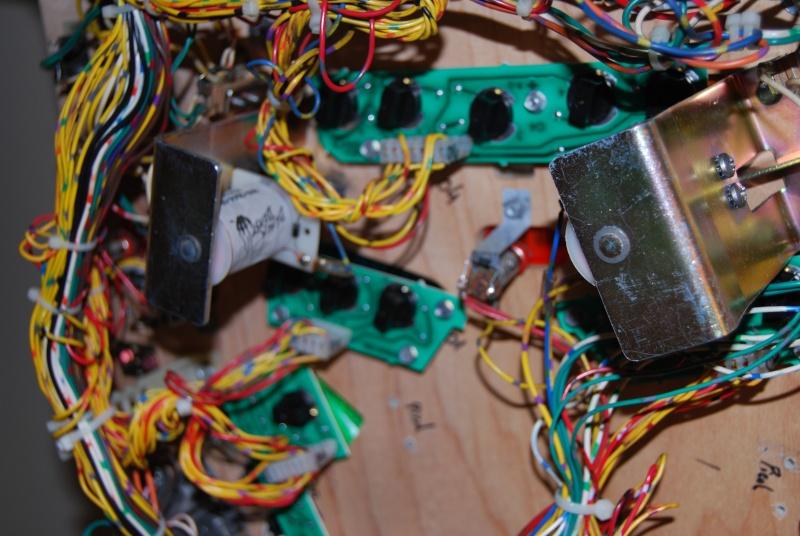

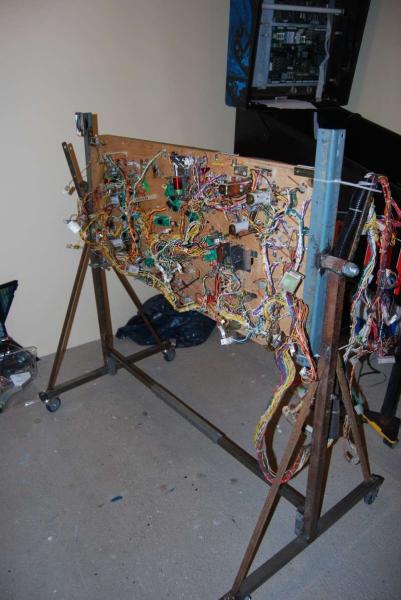

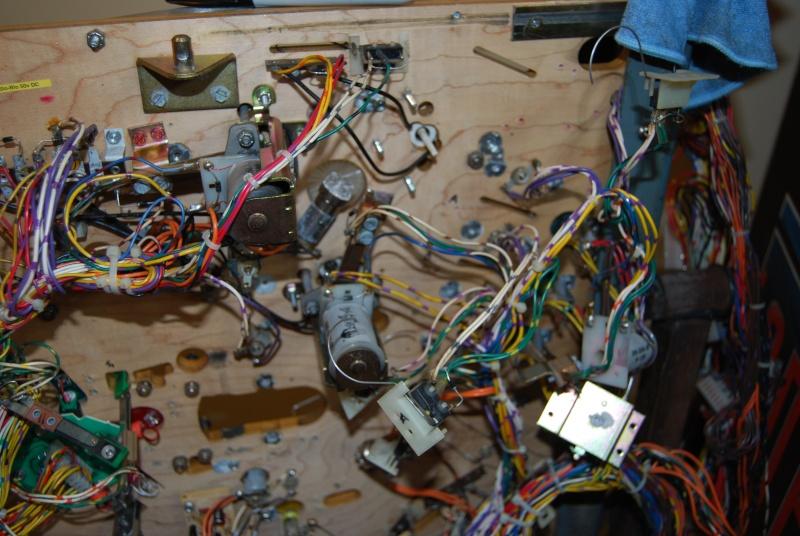

En effet, tout le dessous du playfield est terminé ou presque !!! pfff une bonne chose de faite !

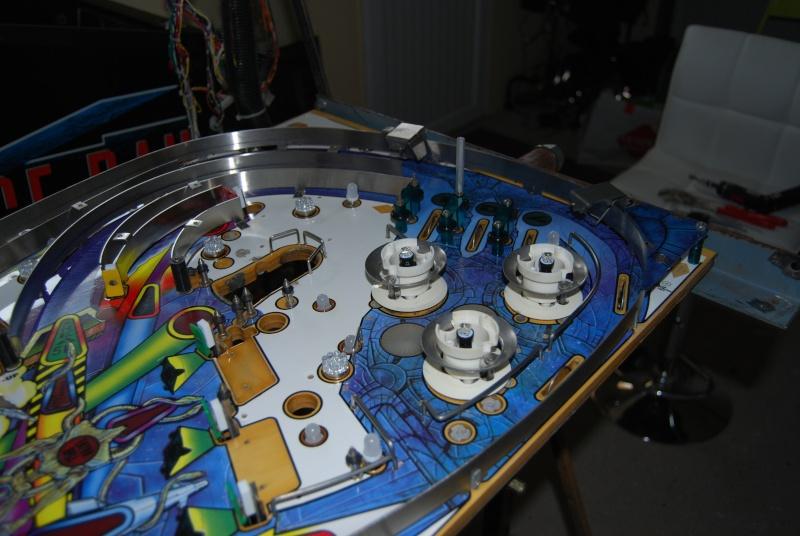

J'ai commencé par les bumpers :
Les 3 ensembles bumper sous plateau ont été démontés intégralement, nettoyés, fourreau remplacé et remontage dans la foulée :
Maintenant c'est nickel et tout coulisse à la perfection !
Après j'ai attaqué les slingshots :

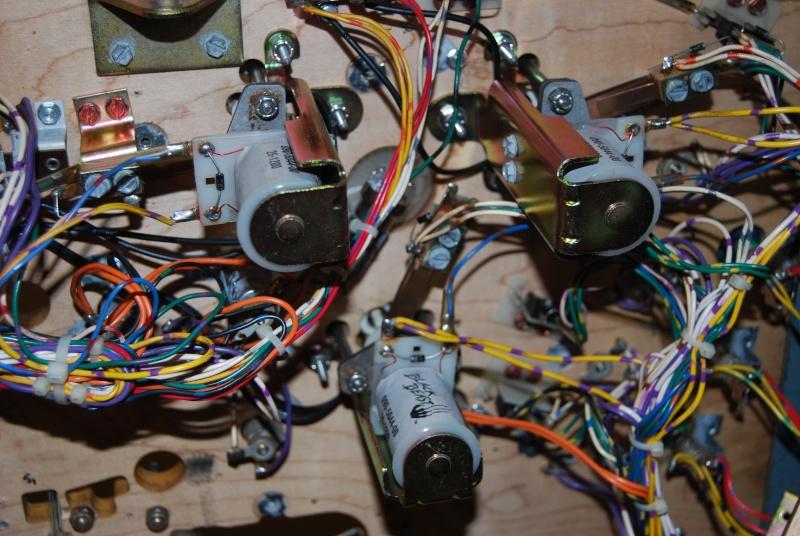

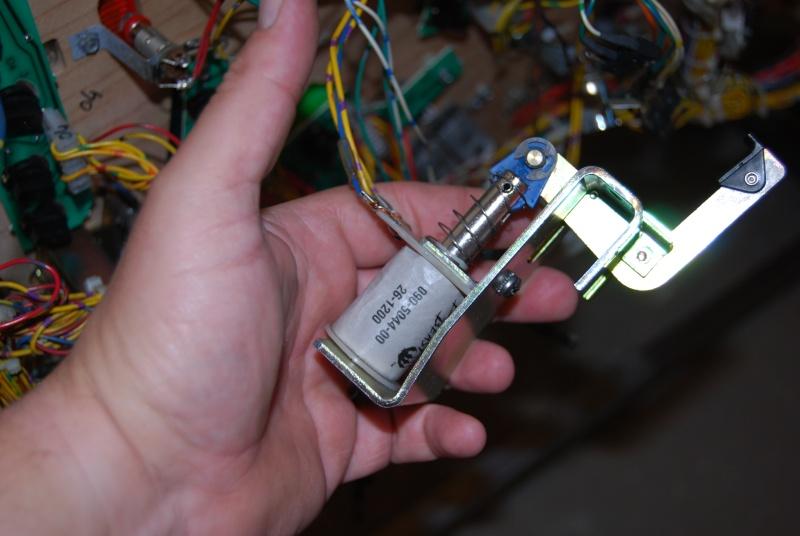

Voici le premier démonté ... fourreau neuf, bobine et câblage nettoyés à la microfibre, switchs nettoyés et contacts passé à la feuille de papier pour les décrasser en douceur :

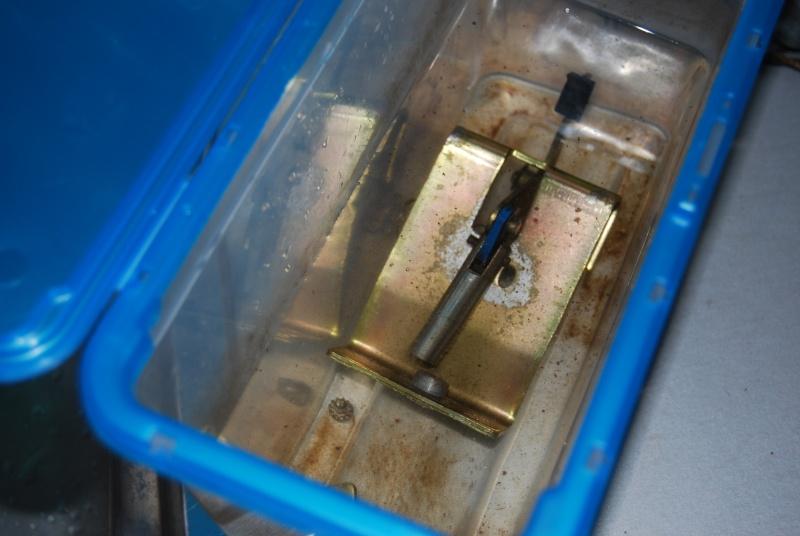

La partie mécanique très encrassée par la suie est passée rapidement au vinaigre avant un brossage au savon :
Après un séchage minutieux, l'ensemble slingshot est remonté puis remis en place sous le plateau :
Et voilà, les deux slingshots sont reposés :
Enfin, j'ai terminé de remettre en place les cibles mobiles ... tout est fini de ce côté !!!
çà paraît light comme çà ... mais c'est plus de 10 heures non stop aujourd'hui penché sur la rotisserie !!!
J'ai également reçu hier des USA le servo moteur pour la tête d'alien ... reste à trouver comment fabriquer l'adaptateur hexagonal et le relier au moteur ... pour l'instant je sèche !!!
Bonne semaine à touts et bonne nuit
Un résumé de ce dimanche de travail intense ... peu de photos mais beaucoup de travail a été fait ce jour ...
En effet, tout le dessous du playfield est terminé ou presque !!! pfff une bonne chose de faite !
J'ai commencé par les bumpers :
Les 3 ensembles bumper sous plateau ont été démontés intégralement, nettoyés, fourreau remplacé et remontage dans la foulée :
Maintenant c'est nickel et tout coulisse à la perfection !
Après j'ai attaqué les slingshots :
Voici le premier démonté ... fourreau neuf, bobine et câblage nettoyés à la microfibre, switchs nettoyés et contacts passé à la feuille de papier pour les décrasser en douceur :
La partie mécanique très encrassée par la suie est passée rapidement au vinaigre avant un brossage au savon :
Après un séchage minutieux, l'ensemble slingshot est remonté puis remis en place sous le plateau :
Et voilà, les deux slingshots sont reposés :
Enfin, j'ai terminé de remettre en place les cibles mobiles ... tout est fini de ce côté !!!
çà paraît light comme çà ... mais c'est plus de 10 heures non stop aujourd'hui penché sur la rotisserie !!!
J'ai également reçu hier des USA le servo moteur pour la tête d'alien ... reste à trouver comment fabriquer l'adaptateur hexagonal et le relier au moteur ... pour l'instant je sèche !!!
Bonne semaine à touts et bonne nuit
N
Nurbo
Non Membre
Dis donc t'es en avance pour ton post ou c'est moi qui me couche plus tard !!!
Aller, je lis même pas, je me le garde pour le café demain matin
débil
Aller, je lis même pas, je me le garde pour le café demain matin
débil
Hello les flippés !
On continue le remontage entre les 2 matchs de foot de ce soir ... pfff c'est chaud !

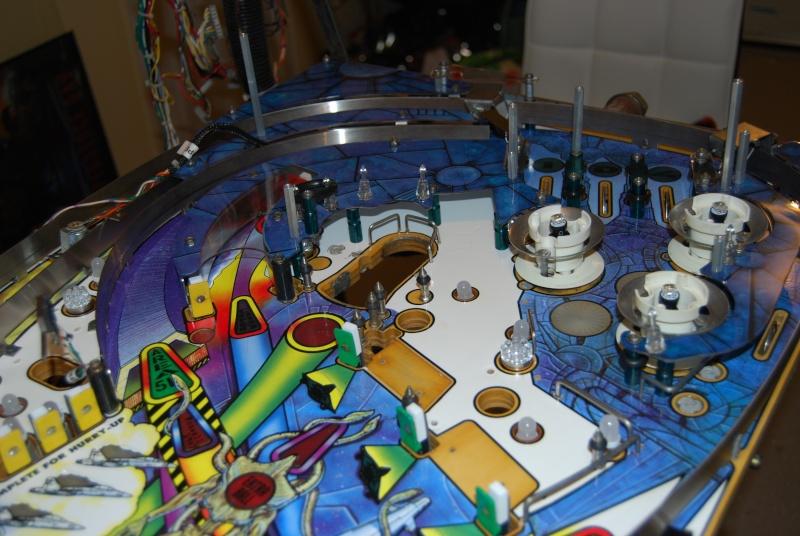

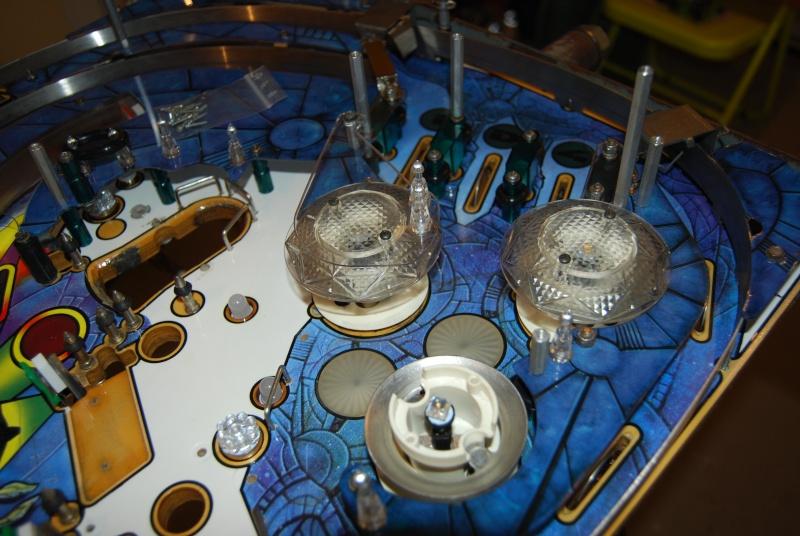

Après les rails métalliques, on passe aux décors plastiques :
Puis la droite du plateau est couverte :
Et la gauche :
Et voilà ... c'est tout pour ce soir ! à chaque jour suffit sa peine ... mais bon çà avance !
Bonne nuit les amis et à demain ...
On continue le remontage entre les 2 matchs de foot de ce soir ... pfff c'est chaud !
Après les rails métalliques, on passe aux décors plastiques :
Puis la droite du plateau est couverte :
Et la gauche :
Et voilà ... c'est tout pour ce soir ! à chaque jour suffit sa peine ... mais bon çà avance !
Bonne nuit les amis et à demain ...
Salut à tous,
Pas beaucoup de temps cette semaine pour bricoler ... mais je me force à avancer un petit peu chaque jour ...
Aujourd'hui, j'ai repris le desossage complet des rampes qui restent à nettoyer.
Donc on démonte, on démonte ... et on démonte encore !!! ... les doigts bien crasseux dans la suie ambiante :

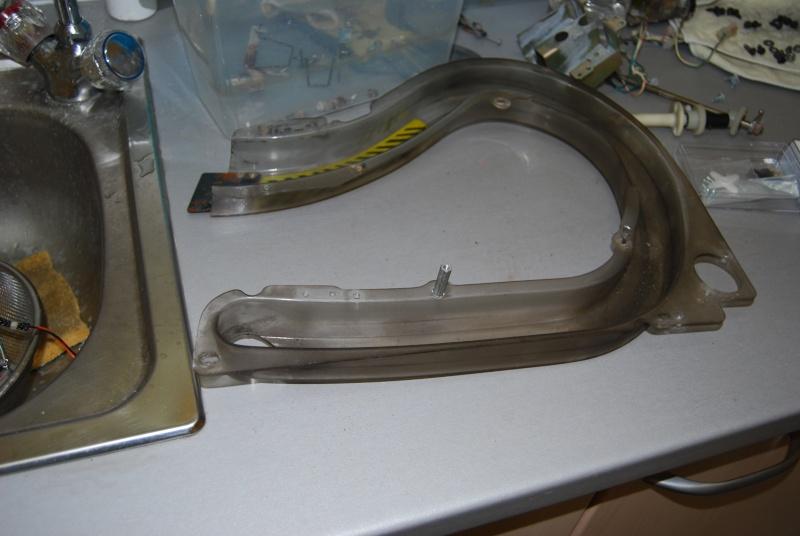

Voici la rampe n°1 ...
Et c'est parti pour le tuto étape par étape ...

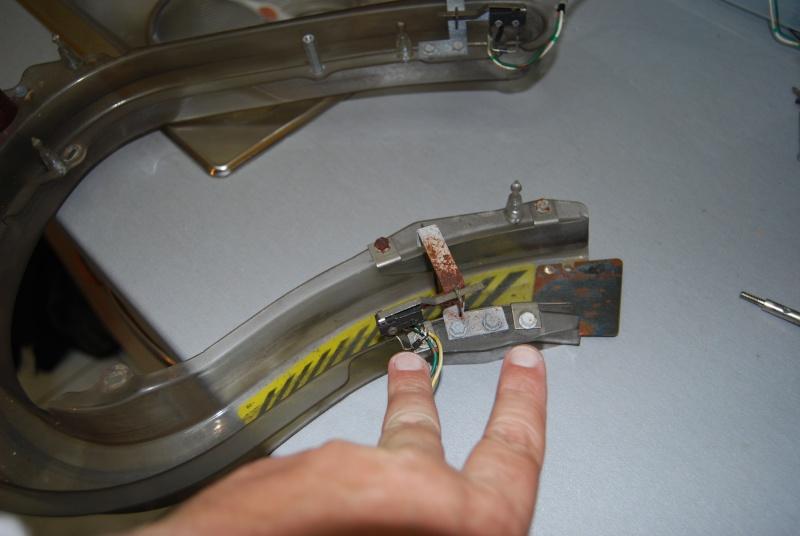

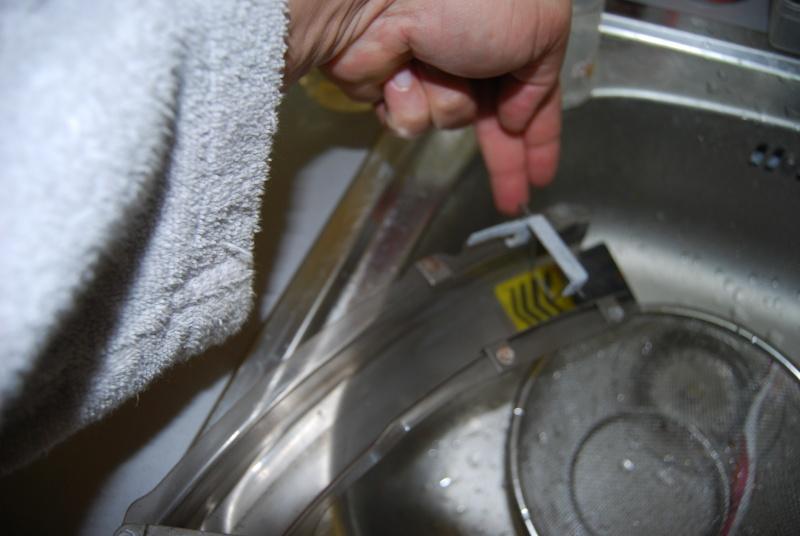

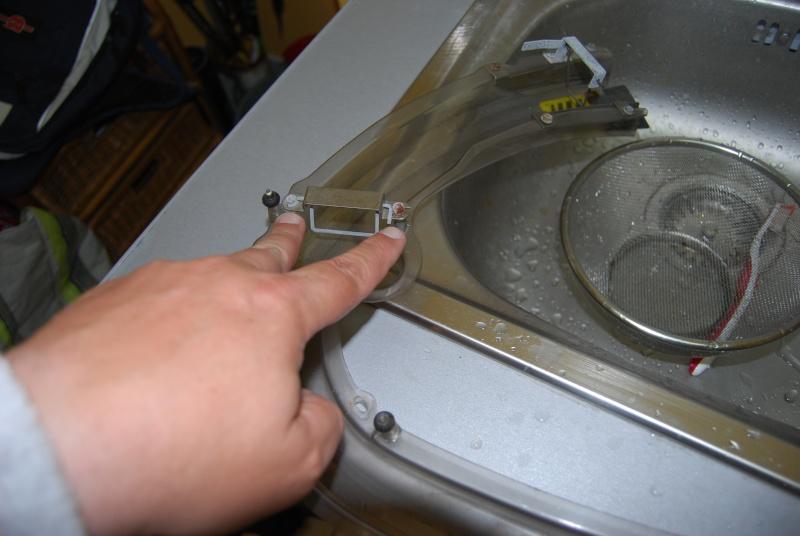

support du switch 1 :

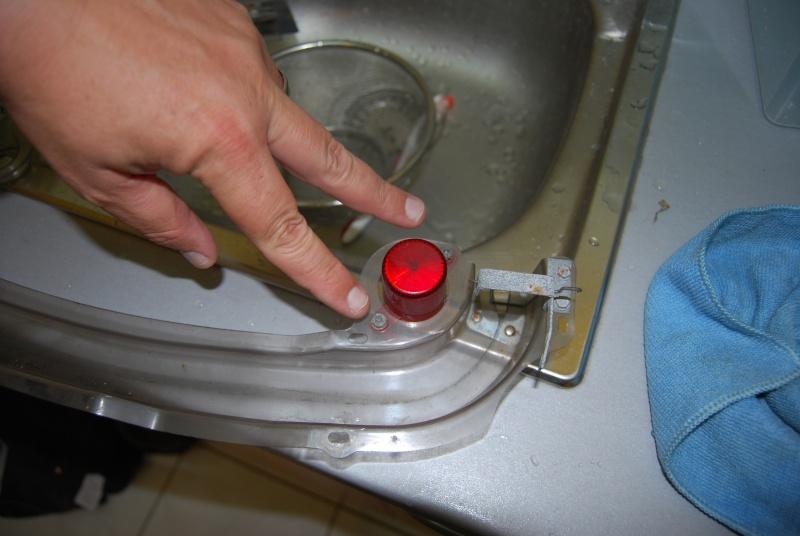

capuchon du flasher :

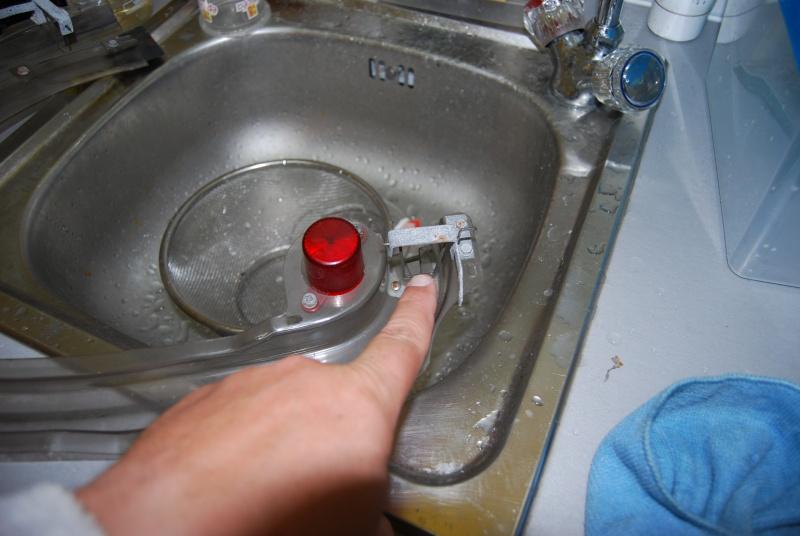

Minipost transparent avec caoutchouc 1 :
Minipost transparent avec caoutchouc 2 :
Antiretour de bille central :

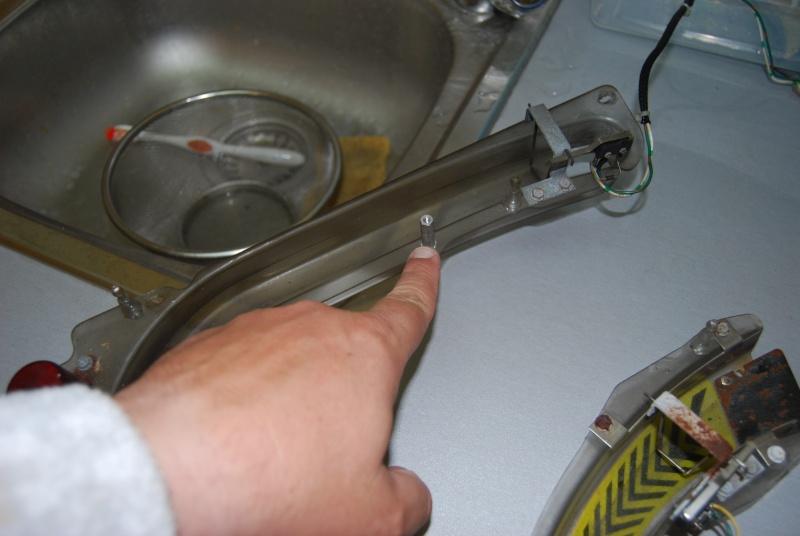

protection métal gauche de rampe :
protection métal droite de rampe :

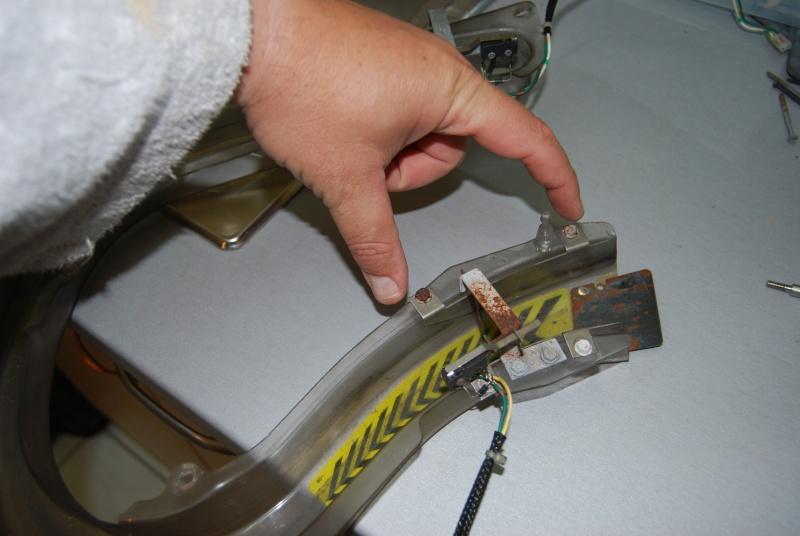

Et enfin ... support switch 2 :

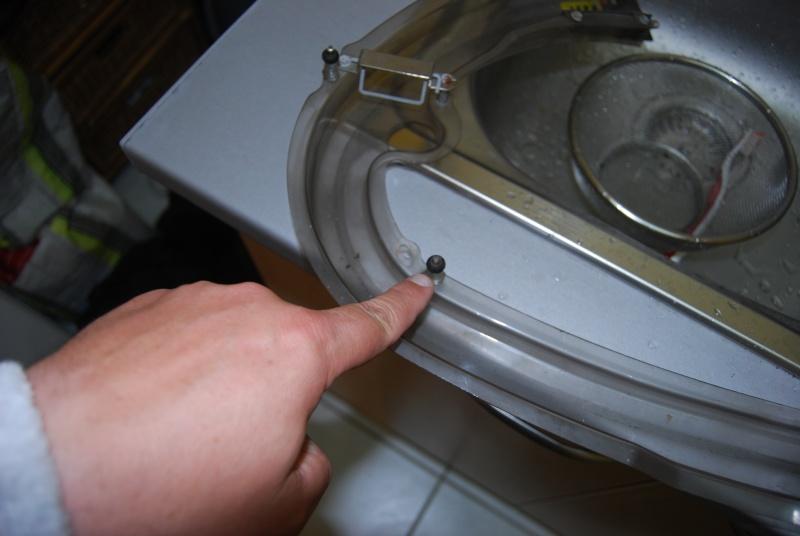

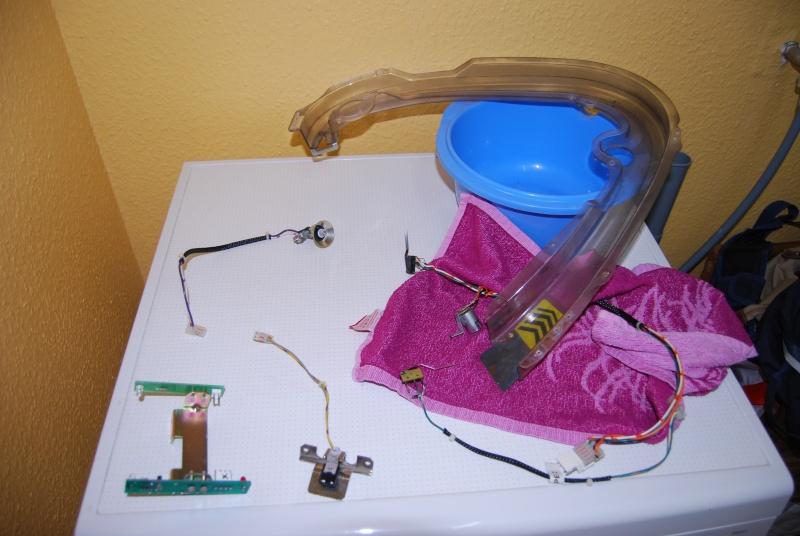

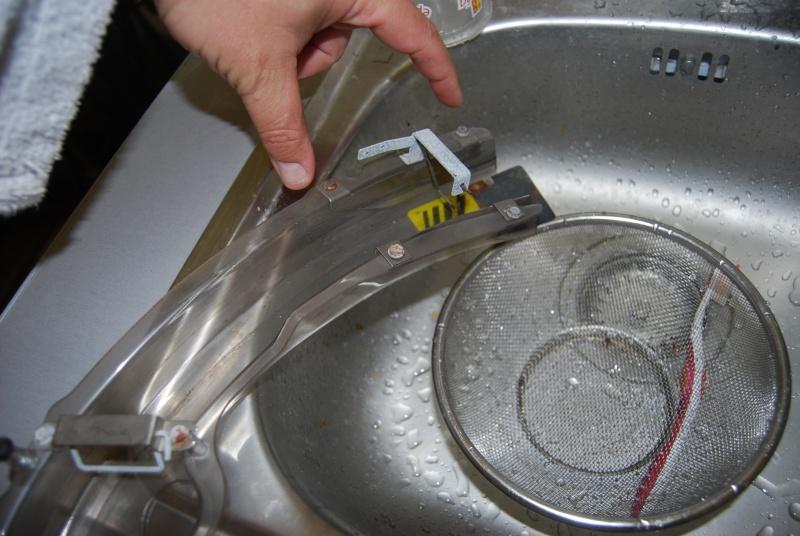

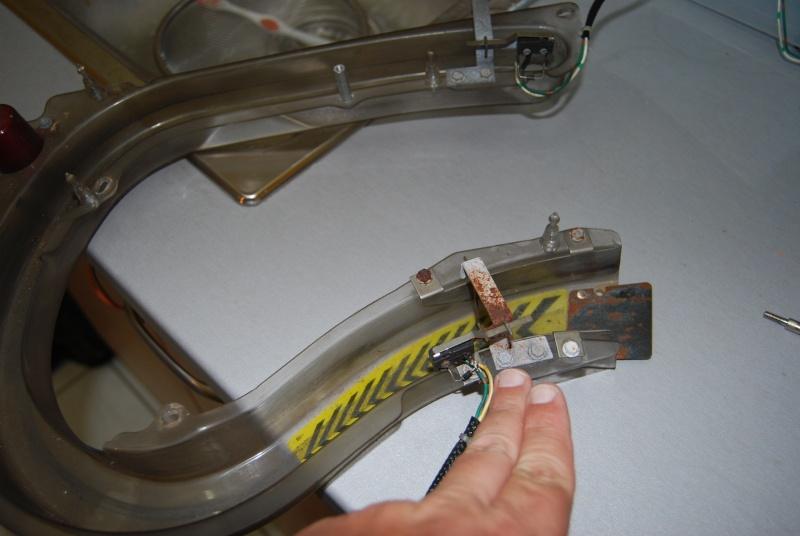

Et voilà la rampe est à poil :

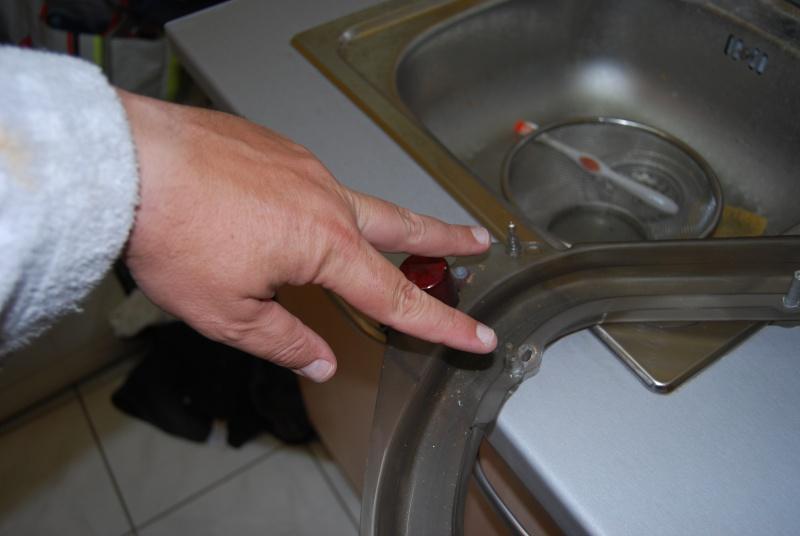

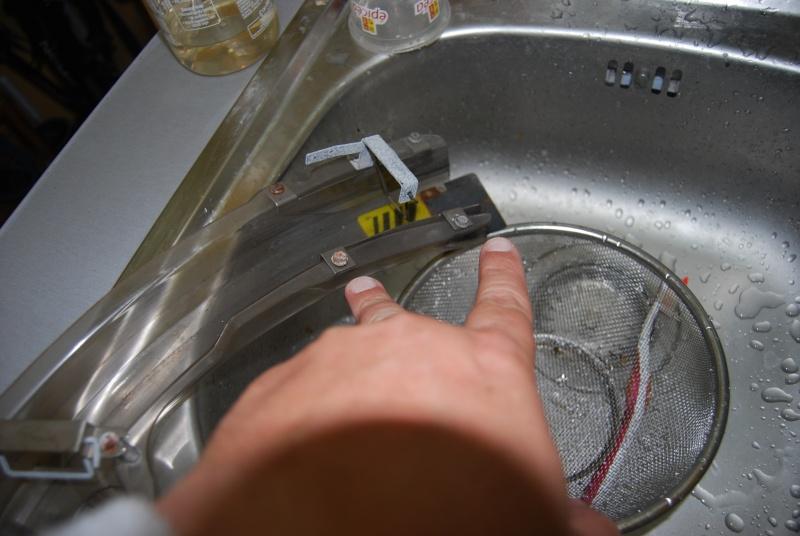

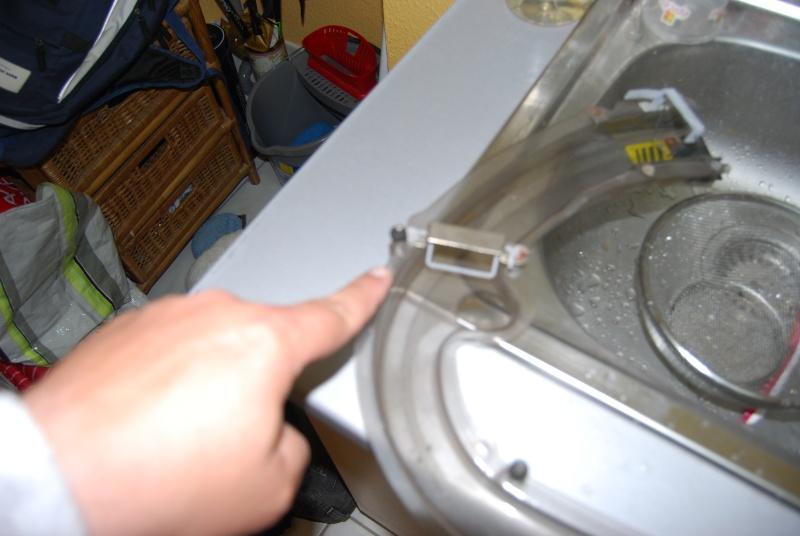

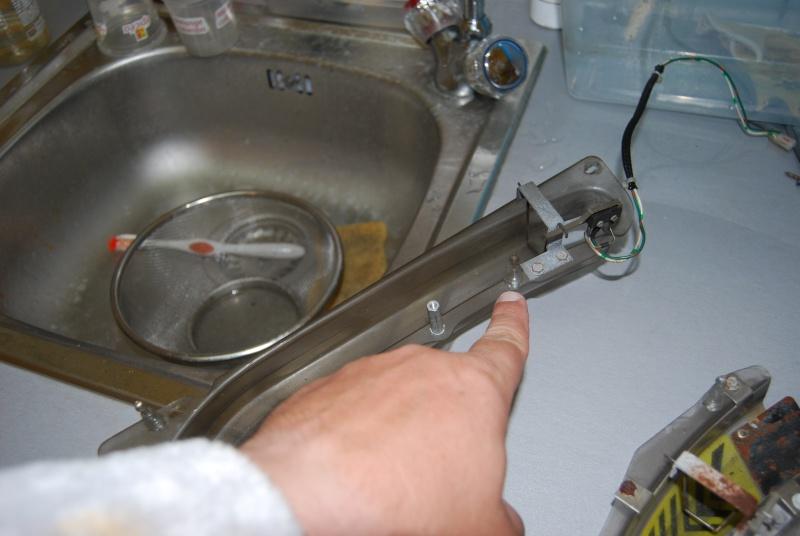

Mais toujours très sale !!! donc opération brosse à dent + liquide vaisselle ... voici une photo au milieu du travail pour vous montrer l'étendue de la saleté ... je n'avais jamais vu un flipper aussi sale de ma vie !
Je suis toujours autant bluffé (et surtout très content) de voir comment çà revient après nettoyage !!!
Sur ce ... tout ce petit monde est au séchage et moi je vais aller au lit ... bonne nuit les petits !
A demain ...
Pas beaucoup de temps cette semaine pour bricoler ... mais je me force à avancer un petit peu chaque jour ...
Aujourd'hui, j'ai repris le desossage complet des rampes qui restent à nettoyer.
Donc on démonte, on démonte ... et on démonte encore !!! ... les doigts bien crasseux dans la suie ambiante :
Voici la rampe n°1 ...
Et c'est parti pour le tuto étape par étape ...
support du switch 1 :

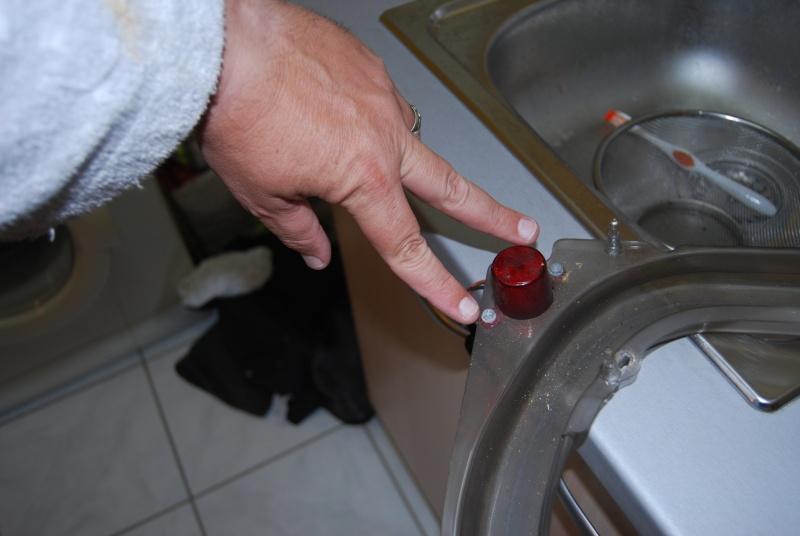

capuchon du flasher :
Minipost transparent avec caoutchouc 1 :
Minipost transparent avec caoutchouc 2 :
Antiretour de bille central :
protection métal gauche de rampe :
protection métal droite de rampe :
Et enfin ... support switch 2 :
Et voilà la rampe est à poil :
Mais toujours très sale !!! donc opération brosse à dent + liquide vaisselle ... voici une photo au milieu du travail pour vous montrer l'étendue de la saleté ... je n'avais jamais vu un flipper aussi sale de ma vie !
Je suis toujours autant bluffé (et surtout très content
) de voir comment çà revient après nettoyage !!!Sur ce ... tout ce petit monde est au séchage et moi je vais aller au lit ... bonne nuit les petits !
A demain ...
Hello les coupaings !

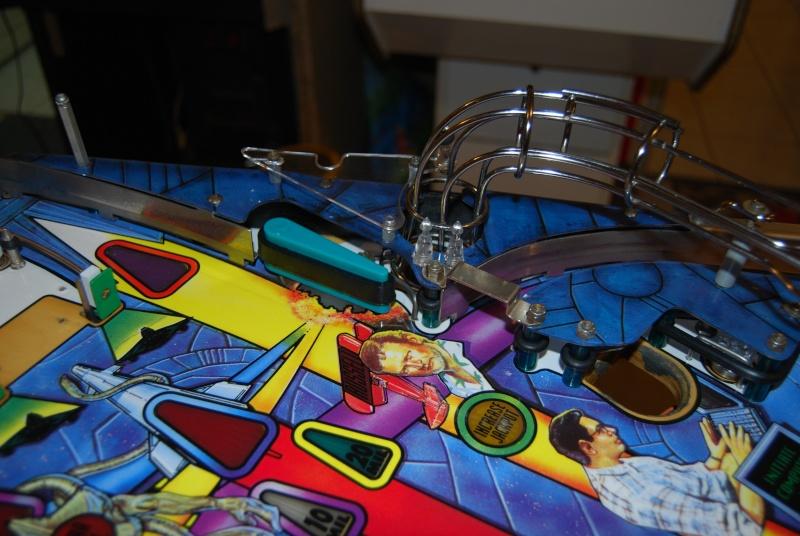

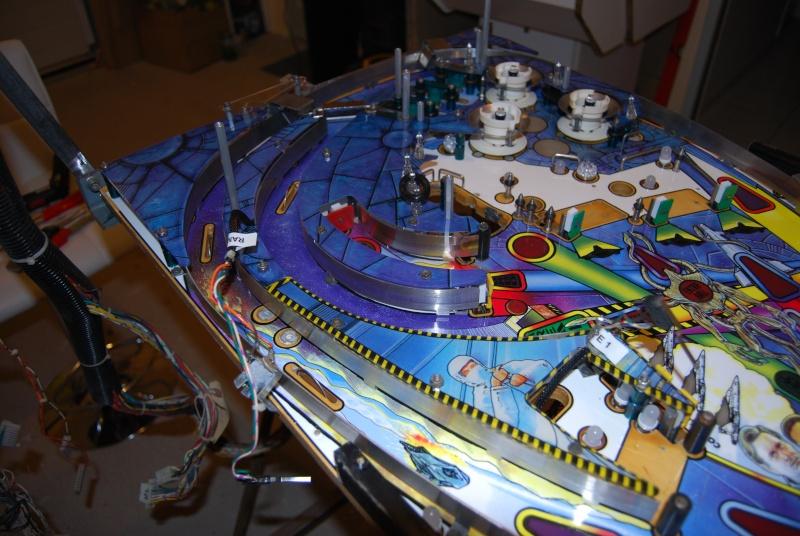

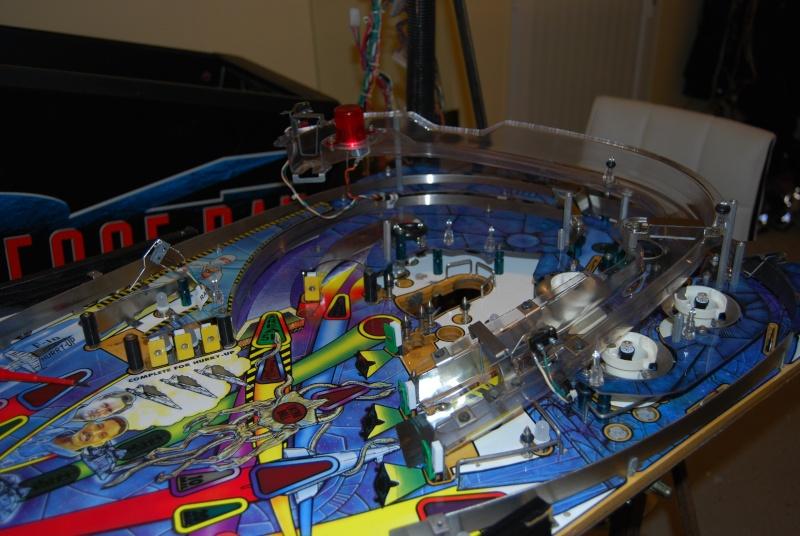

La rampe d'hier est remontée et mise en place provisoirement pour voir :
çà a déjà une meilleure gueule qu'au départ ! (encore heureux vu le mal qu'on se donne !!!)
Du coup, j'attaque la dernière rampe (la centrale), je crois qu'elle est encore plus noire que les 2 autres :
Allez en avant ... support switch 1 :
Un mini-post :
Une entretoise de soutien :
2 mini-posts :
Le dôme de flasher et son support lampe :
Le support de switch 2 (bien entamé aussi celui-là !) :
protection rampe métal 1 :
un dernier mini-post :
et la protection métal rampe 2 :

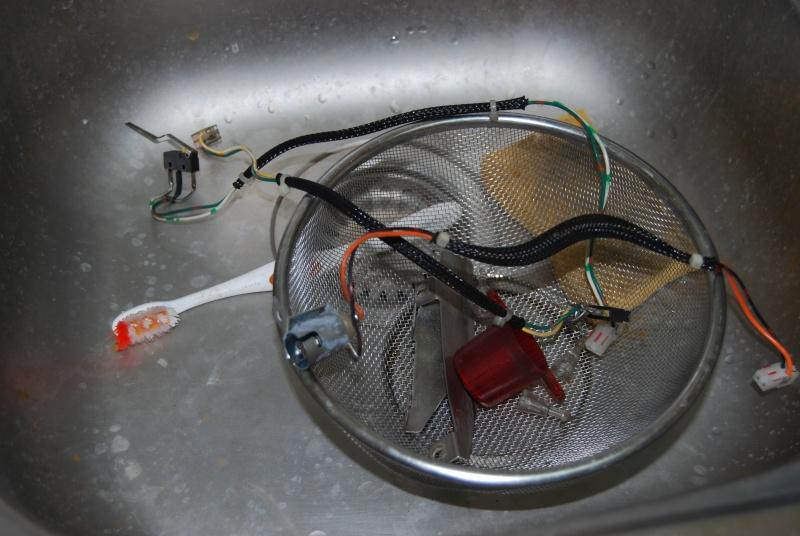

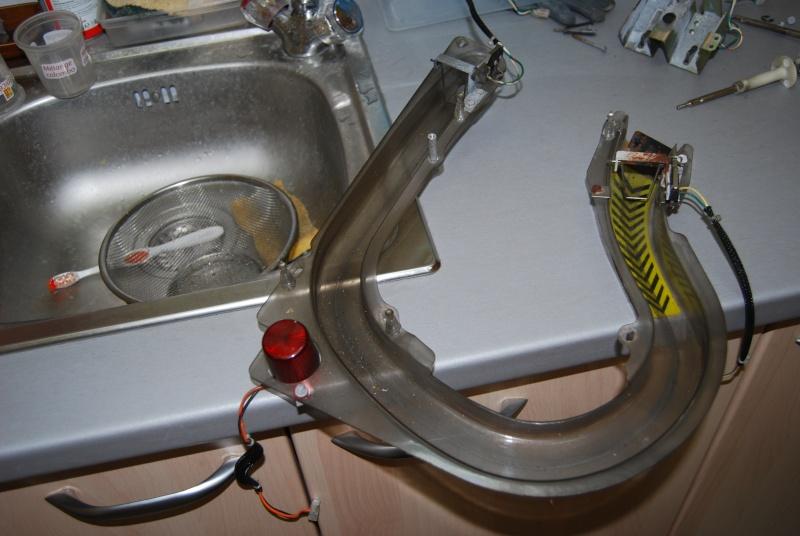

Et voilà ... on obtient d'un côté un tas de merde tout crade dans une passoire :

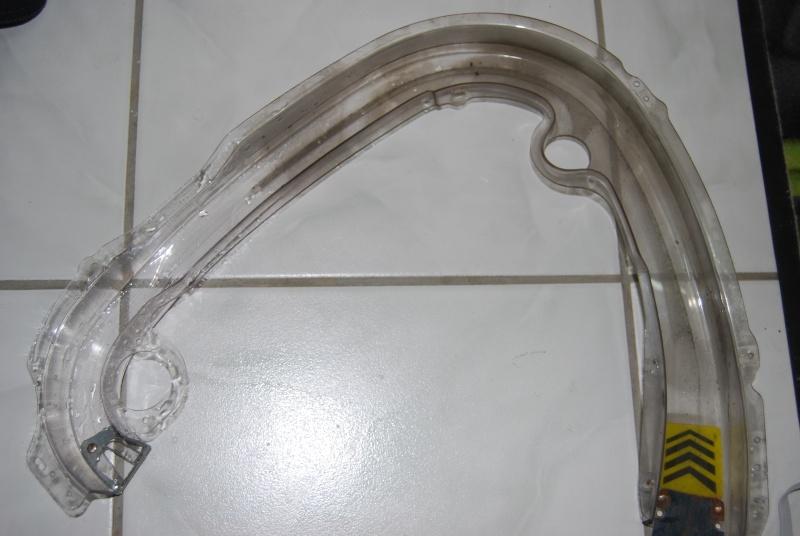

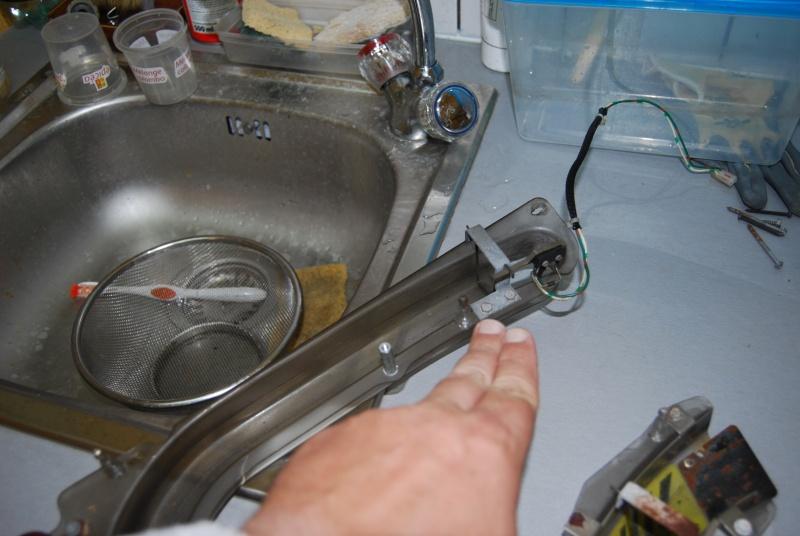

Et une rampe toute nue et sale aussi :
La même aprés une petite séquence brosse à dent ooOOOoo :
Voilà l'ensemble est nettoyé nickel ... une nuit de séchage et on remonte le tout demain après le match !!! Youppi
Bonne nuit les amis ... et à demain pour les plus acharnés !!!
La rampe d'hier est remontée et mise en place provisoirement pour voir :
çà a déjà une meilleure gueule qu'au départ ! (encore heureux vu le mal qu'on se donne !!!
)Du coup, j'attaque la dernière rampe (la centrale), je crois qu'elle est encore plus noire que les 2 autres :
Allez en avant ... support switch 1 :
Un mini-post :
Une entretoise de soutien :
2 mini-posts :
Le dôme de flasher et son support lampe :
Le support de switch 2 (bien entamé aussi celui-là !
) :
protection rampe métal 1 :
un dernier mini-post :
et la protection métal rampe 2 :
Et voilà ... on obtient d'un côté un tas de merde tout crade dans une passoire :
Et une rampe toute nue et sale aussi :
La même aprés une petite séquence brosse à dent ooOOOoo :
Voilà l'ensemble est nettoyé nickel ... une nuit de séchage et on remonte le tout demain après le match !!! Youppi
Bonne nuit les amis ... et à demain pour les plus acharnés !!!
N
Nurbo
Non Membre
Salut,
Ca avance bien, c'est cool !
Petite question, tu nettoie la plaque noire d'entrée de rampe, mais j'ai vu qu'elle était pas mal rouillée, est-ce que tu lui fait un traitement spécial après ?
Ca avance bien, c'est cool !
Petite question, tu nettoie la plaque noire d'entrée de rampe, mais j'ai vu qu'elle était pas mal rouillée, est-ce que tu lui fait un traitement spécial après ?
Salut les flippés,
De retour aux affaires ce soir entre les 2 matchs !!! pfff vivement la fin du foot, j'avance plus moi !!!
Je continue donc le remontage ... sur l'avant du playfield. En effet, il faut que je remonte la machinerie de la tête d'alien avant de remonter les rampes arrières ...
Remise en place des slingshots et des guide lane :
Gros plan sur le slingshot gauche :

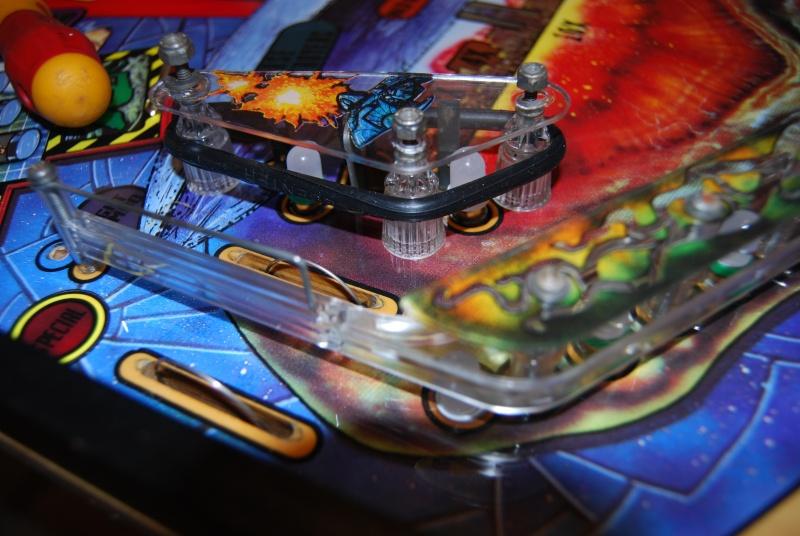

Remise en place de la rampe d'ejection :
Remontage des ensembles plastiques droit middle et bas :
Enfin remontage des chapeaux et cache bumpers :
Voili voilà ... c'est tout pour ce soir !
Je n'ai toujours pas de solution pour relier mon servo moteur airtronics à la came qui actionne les 1/2 têtes d'alien ... si quelqu'un à une idée lumineuse ??? ... bahhh c'est le moment là ! parce que je vais être rapidement bloqué ! (oui oui je pense à toi Couin !!!)
Déjà est ce que quelqu'un aurait un photo de l'adaptateur hexagonal en question que je vois exactement à quoi çà ressemble ?
Merci à vous et bonne nuit !
De retour aux affaires ce soir entre les 2 matchs !!! pfff vivement la fin du foot, j'avance plus moi !!!
Je continue donc le remontage ... sur l'avant du playfield. En effet, il faut que je remonte la machinerie de la tête d'alien avant de remonter les rampes arrières ...
Remise en place des slingshots et des guide lane :
Gros plan sur le slingshot gauche :
Remise en place de la rampe d'ejection :
Remontage des ensembles plastiques droit middle et bas :
Enfin remontage des chapeaux et cache bumpers :
Voili voilà ... c'est tout pour ce soir !
Je n'ai toujours pas de solution pour relier mon servo moteur airtronics à la came qui actionne les 1/2 têtes d'alien ... si quelqu'un à une idée lumineuse ??? ... bahhh c'est le moment là ! parce que je vais être rapidement bloqué ! (oui oui je pense à toi Couin !!!
)Déjà est ce que quelqu'un aurait un photo de l'adaptateur hexagonal en question que je vois exactement à quoi çà ressemble ?
Merci à vous et bonne nuit !
J
jfk
Non Membre
bonjour G88 , encore une foi tu es bien le premier que je vois faire un boulot pareil
.
bon pour ton moteur fait nous des photos de la came et du servo on pourra mieux y refléchir vivi .
pour exemple je reprend mon exemple sur le tommy ou il manquait le palonnier du moteur de l éventail , voila avec un peut d astuce de réflexion et de la pièce de recup voila ce que l on peut faire vivi
bonne journée vivi
.bon pour ton moteur fait nous des photos de la came et du servo on pourra mieux y refléchir vivi .
pour exemple je reprend mon exemple sur le tommy ou il manquait le palonnier du moteur de l éventail , voila avec un peut d astuce de réflexion et de la pièce de recup voila ce que l on peut faire vivi
bonne journée vivi
Pocgrozby88 a dit:

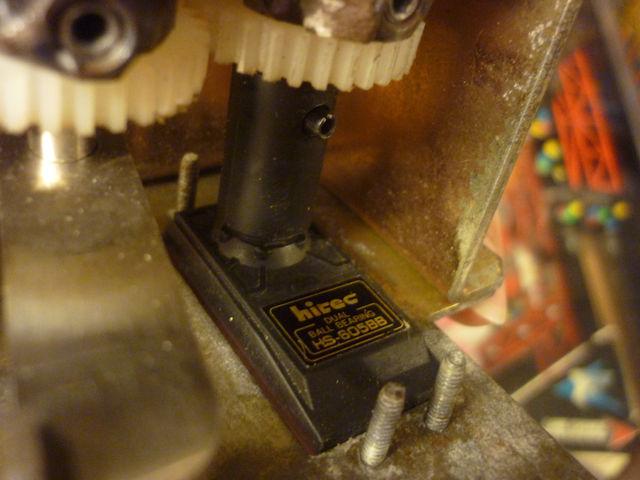

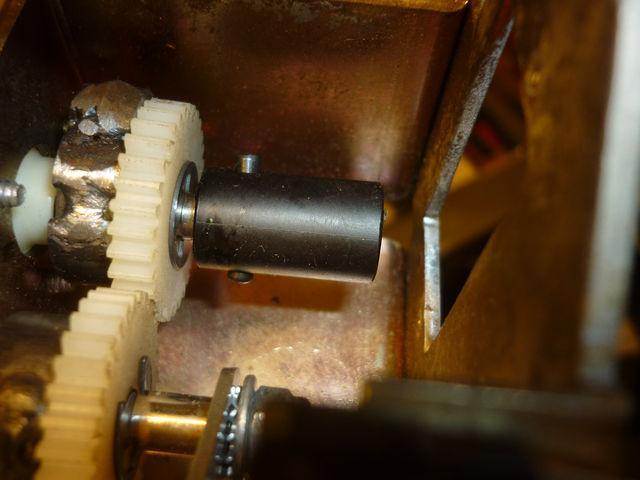

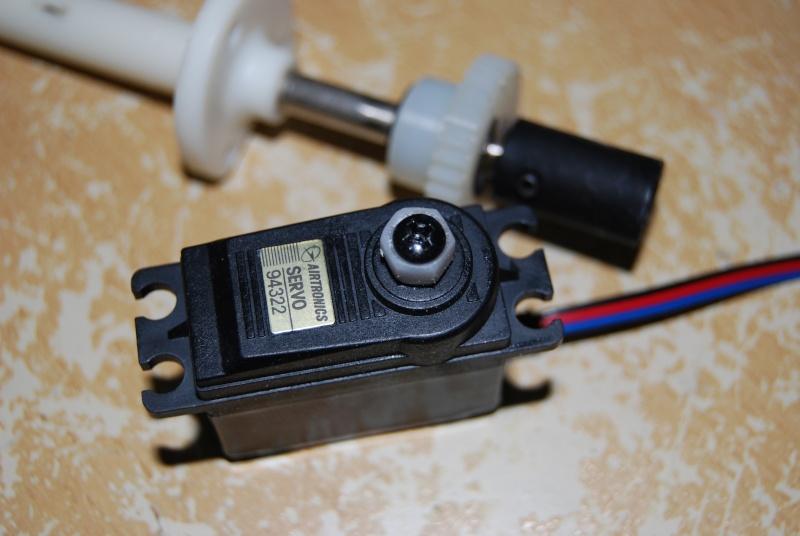

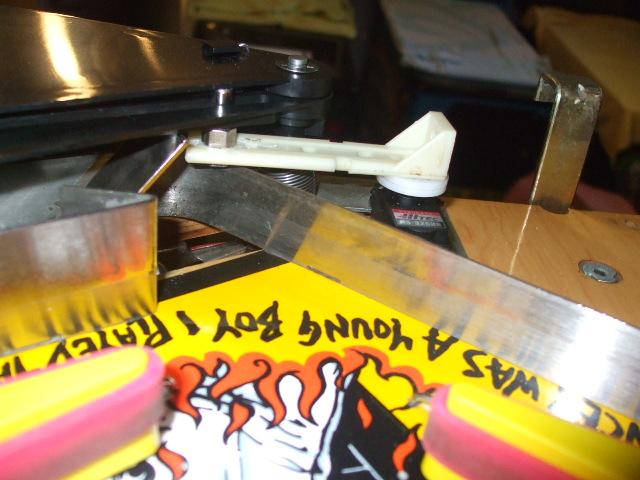

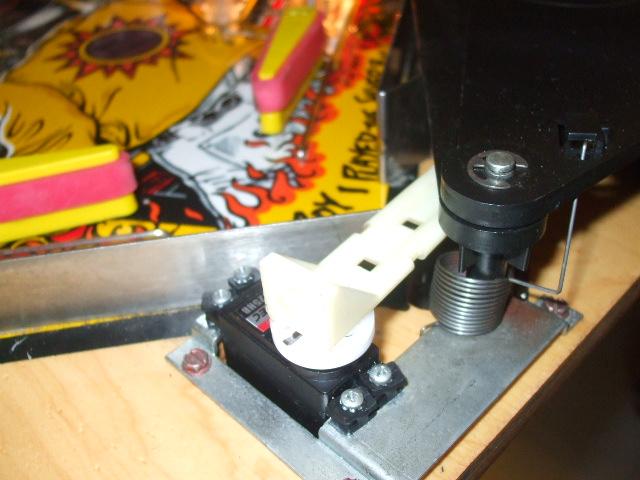

Voici quelques vues du montage :

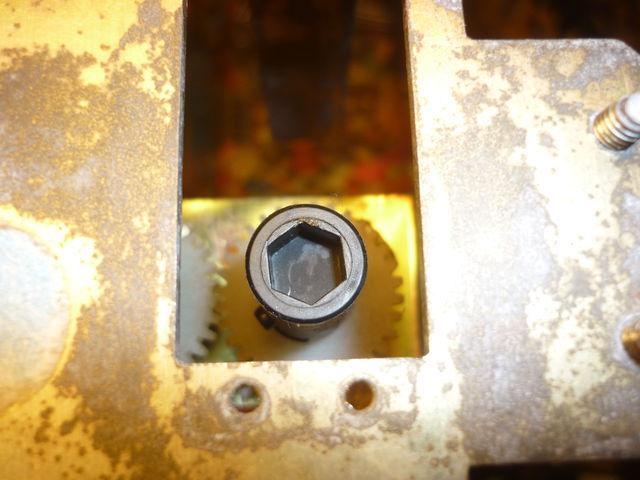

L'empreinte mâle sur le servomoteur est 6 pans de 7,7 mm (distance entre pans opposés).
L’empreinte femelle dans le tube est 6 pans de 7,6 mm (là aussi, distance entre pans opposés).
C'est donc un montage ajusté serré (et oui, il ne faut pas qu'il y ait de jeu pour que la tête ne puisse pas tourner indépendamment du servo).
La profondeur de l'empreinte dans le tube est de 5 mm.
La longueur du tube est de 21,5 mm.
Mais tu risques de galérer pour trouver la pièce exacte.
Perso si je n’avais pas cette pièce, je prendrais un embout type plateau pour servo, j'y visserais une entretoise en alu que j'aurais usiné :
Montage :
On place la vis centrale du plateau dans le trou du plateau.
On vient visser l'entretoise sur le plateau via les vis que l'on mets par le dessous.

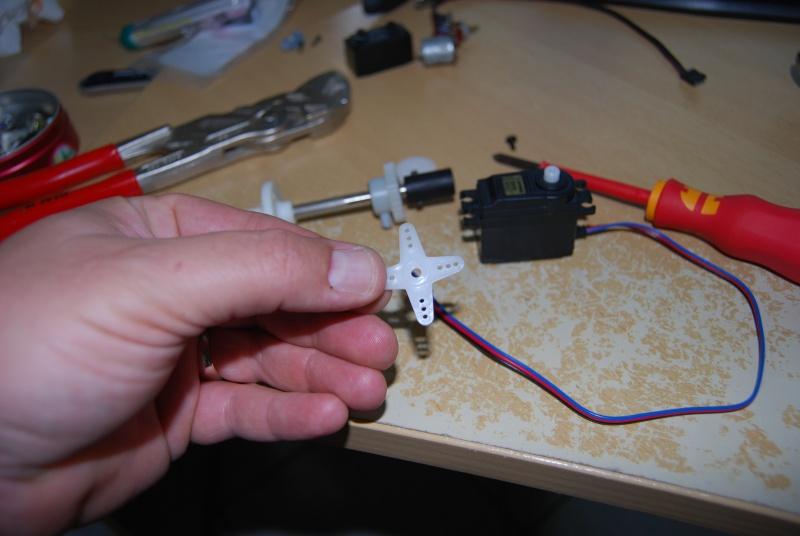

On vient monter l'ensemble sur le servo en passant le tournevis par le trou de l'entretoise
On monte l'axe de la tête d'alien dans l'entretoise et on serre les vis pointeau.
A voir selon la longueur de l'axe, pour que les vis pointeau ne tombent pas dans le trou initialement prévu pour la goupille d’origine.

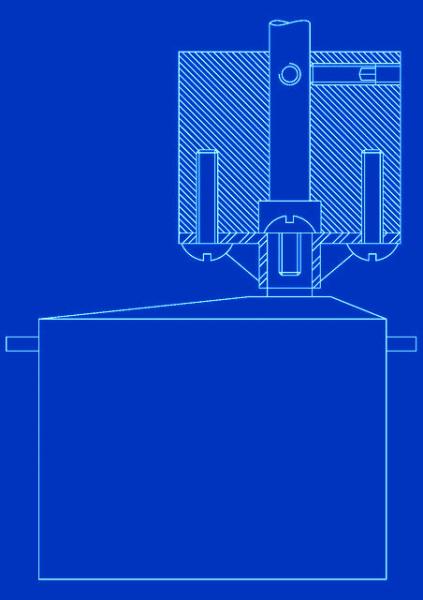

En gros j'ai fais un dessin à la coyote vite fait pour filer l'idée, après, à toi de bricoler et adapter vivi
Merci à tous pour vos explications et merci à Couin pour son aide !
En fait la pièce noire avec l'empreinte 6 pans ... je l'ai ... ce qui me manque c'est la liaison entre cette pièce et l'axe crenelé du servo (en gros un 6 pans avec un axe dentelé ... introuvable quoi !!!)
Tout à coup ... une idée lumineuse surgit !!! mais oui Bor... de M... ...utilise un des 2 plateaux d'origine du servo pour conserver l'axe crenelé et tailler l'hexa dedans !
Mais c'est bien sûr mon cher Watson !!!
Et c'est parti pour l'exécution de ce plan machiavélique :
Je sélectionne la pièce ou il y aura le moins de matière à enlever ...
Puis je coupe grossièrement les 4 ailettes à la pince coupante ... le but au final sera de faire rentrer cette grossière pièce blanche dans le 6 pans femelle noir
Il y a pas mal de matière à enlever et surtout il faut recréer un 6 pans parfait !!! pas simple ...

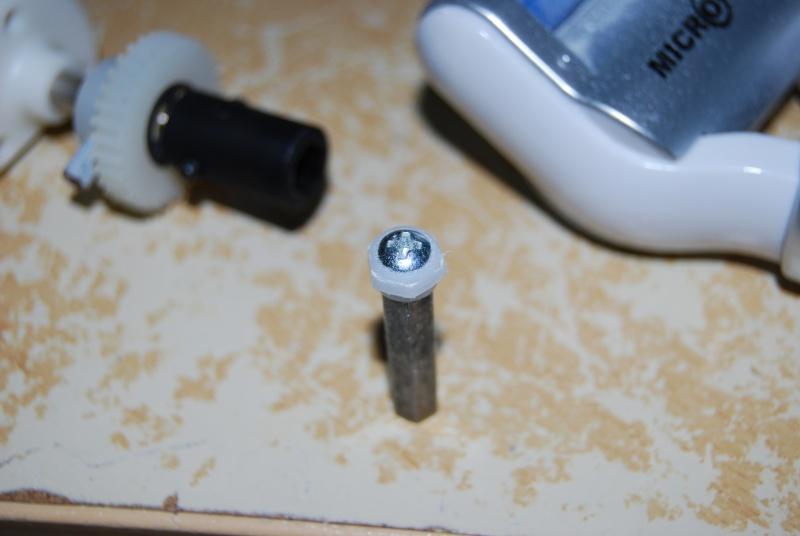

Je décide de monter la pièce à travailler sur un support pour aider au maintien (une entretoie du ID4 d'ailleurs !!!) et pour travailler propre et vite ... j'utilise un appareil à pile qui sert à poncer les callosités des pieds ... (he oui rigolez pas les gars ... 10 balles chez Aldi !!! je ne pensais jamais que çà pourrait servir un jour pour çà !!! comme quoi !!!)
Par approches successives et par petites touches ... je rogne tout doucement le plastics jusqu'à arriver à çà :
Et là les amis !!! VICTOIREEEEE !!! ho P... de B... de M.... !!! çà marche Youppi
Les 2 éléments sont maintenant bien solidaire et en plus çà respecte je pense le montage d'origine !!!
Je ne cache pas ma joie ... car vraiment c'était le gros problème qui pouvait arrêter ma quête du 100% fonctionnel (haa oui aussi pour le 100% fonctionnel, l'aide de David sera précieuse et indispensable pour la révision des cartes électroniques ... je vais te faire partir çà la semaine prochaine)
Bon AM les amis ... et encore merci à toi Couin d'avoir déclenché cette réflexion intense qui a aboutie à un résultat probant ...
A suivre ...
En fait la pièce noire avec l'empreinte 6 pans ... je l'ai ... ce qui me manque c'est la liaison entre cette pièce et l'axe crenelé du servo (en gros un 6 pans avec un axe dentelé ... introuvable quoi !!!
)Tout à coup ... une idée lumineuse surgit !!! mais oui Bor... de M... ...utilise un des 2 plateaux d'origine du servo pour conserver l'axe crenelé et tailler l'hexa dedans !
Mais c'est bien sûr mon cher Watson !!!
Et c'est parti pour l'exécution de ce plan machiavélique :
Je sélectionne la pièce ou il y aura le moins de matière à enlever ...
Puis je coupe grossièrement les 4 ailettes à la pince coupante ... le but au final sera de faire rentrer cette grossière pièce blanche dans le 6 pans femelle noir
Il y a pas mal de matière à enlever et surtout il faut recréer un 6 pans parfait !!! pas simple ...
Je décide de monter la pièce à travailler sur un support pour aider au maintien (une entretoie du ID4 d'ailleurs !!!
) et pour travailler propre et vite ... j'utilise un appareil à pile qui sert à poncer les callosités des pieds ... (he oui rigolez pas les gars ... 10 balles chez Aldi !!! je ne pensais jamais que çà pourrait servir un jour pour çà !!! comme quoi !!!)
Par approches successives et par petites touches ... je rogne tout doucement le plastics jusqu'à arriver à çà :
Et là les amis !!! VICTOIREEEEE !!! ho P... de B... de M.... !!! çà marche Youppi
Les 2 éléments sont maintenant bien solidaire et en plus çà respecte je pense le montage d'origine !!!
Je ne cache pas ma joie ... car vraiment c'était le gros problème qui pouvait arrêter ma quête du 100% fonctionnel (haa oui aussi pour le 100% fonctionnel, l'aide de David sera précieuse et indispensable pour la révision des cartes électroniques ... je vais te faire partir çà la semaine prochaine)
Bon AM les amis ... et encore merci à toi Couin d'avoir déclenché cette réflexion intense qui a aboutie à un résultat probant ...
A suivre ...
J
jfk
Non Membre
tu vois un peut de réflexion et d astuce et hop l idée tombe vivibon courage pour la suite Kontent
Hello tous ...
Absent une bonne partie de la journée, je me suis quand même remis au bricolage en rentrant ce soir !

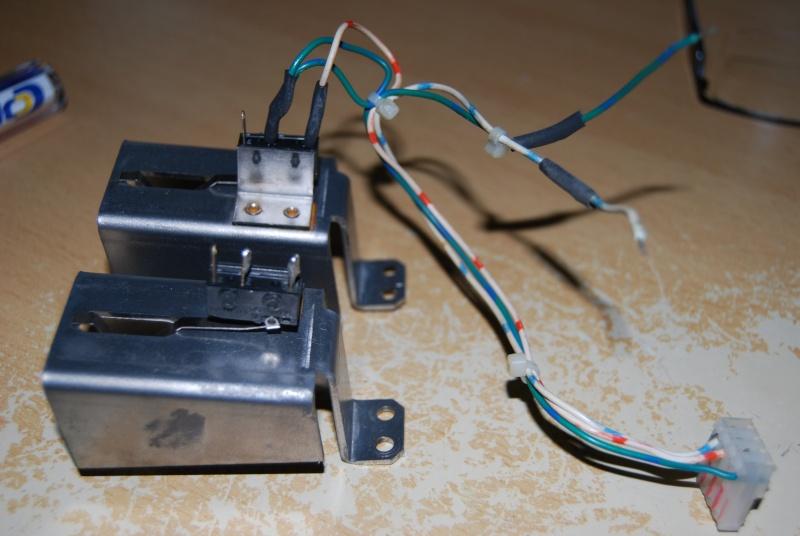

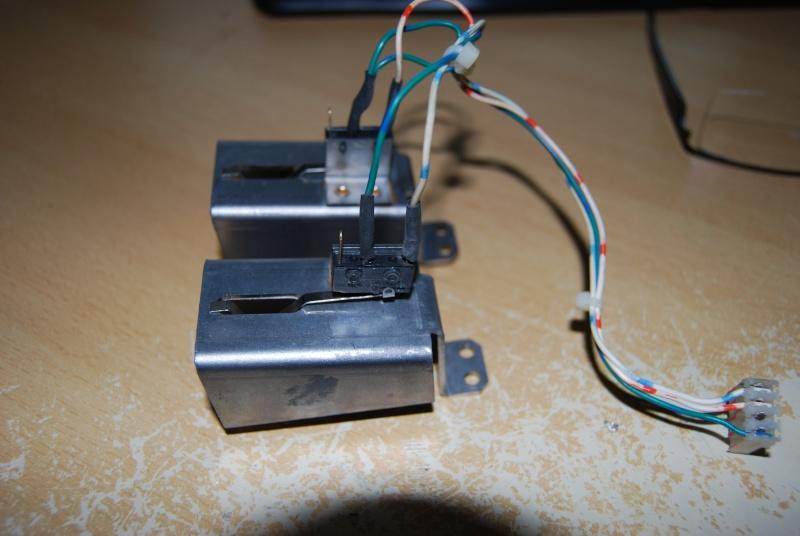

remise en état des switchs dessoudés sous la tête d'alien ...
Avant :
Après :
Ensuite on remet la rotisserie en position verticale pour accéder correctement des 2 côtés :
Remise en place du capteur opto devant la tête d'alien :
Puis l'ensemble que je viens de ressouder :
Et là je redémonte car je me rends compte qu'il faut intégrer cet ensemble à l'alien head assembly avant sinon tu peux pas remonter le tout !!!
voilà c'est fait, la greffe s'est bien passée :
Vu du dessus du playfield avec remise en place du support de lampe :
Ensuite ... je me suis occupé de la tête d'alien qui était un peu abimée et les couleurs passées :
A gauche l'origine ... à droite ... la couche de noir est refaite :
Je n'ai pas voulu trop délirer ... je me suis contenté de refaire à peu près les couleurs d'origine sans fioriture ... mais pour une première fois et avec un kit basique de peinture acheté par ma femme dans une foirefouille ... bahhh je suis assez content de moi

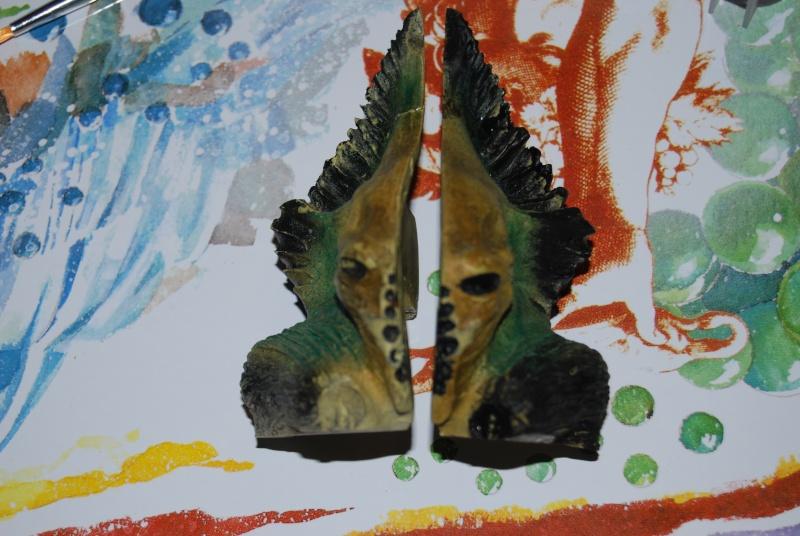

Voici le rendu final :
Demain, je vais essayer de récupérer une bombe de vernis incolore que je vais appliquer en 2 ou 3 couches sur la tête pour la protéger au maximum !
Voilà c'est tout pour aujourd'hui ... bonne semaine à tous et à bientôt
Absent une bonne partie de la journée, je me suis quand même remis au bricolage en rentrant ce soir !

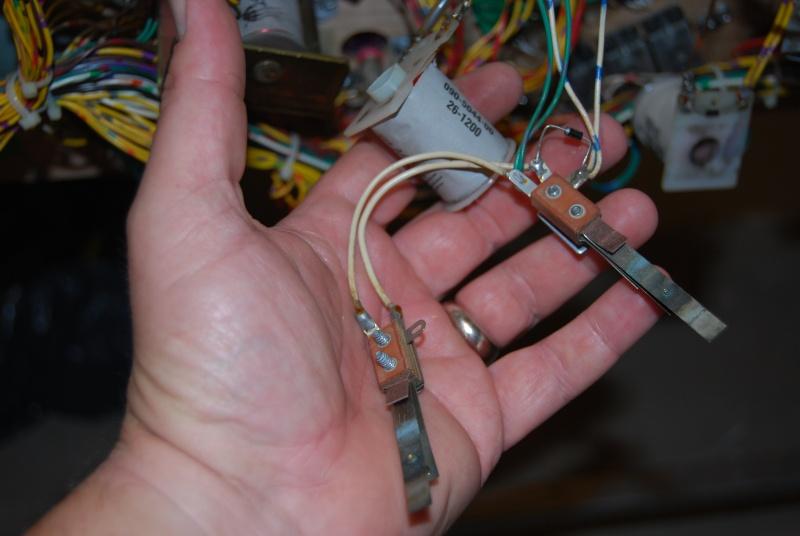

remise en état des switchs dessoudés sous la tête d'alien ...
Avant :
Après :
Ensuite on remet la rotisserie en position verticale pour accéder correctement des 2 côtés :
Remise en place du capteur opto devant la tête d'alien :

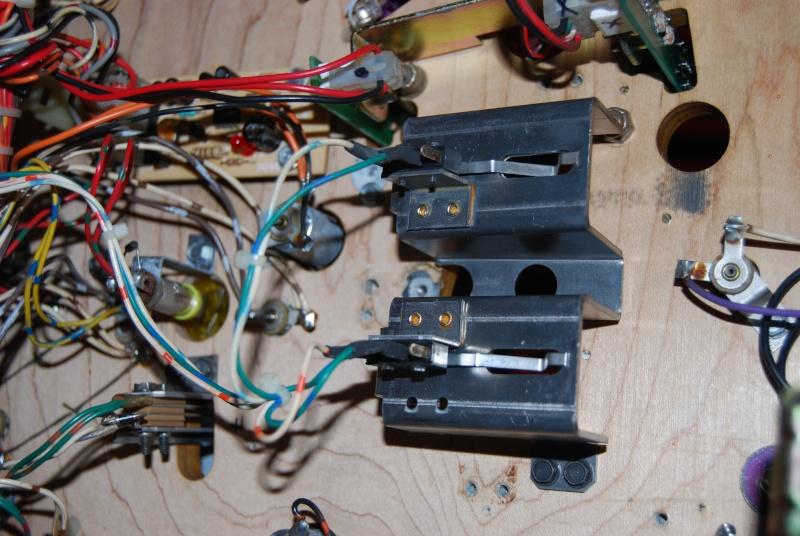

Puis l'ensemble que je viens de ressouder :
Et là je redémonte car je me rends compte qu'il faut intégrer cet ensemble à l'alien head assembly avant sinon tu peux pas remonter le tout !!!
voilà c'est fait, la greffe s'est bien passée :
Vu du dessus du playfield avec remise en place du support de lampe :
Ensuite ... je me suis occupé de la tête d'alien qui était un peu abimée et les couleurs passées :
A gauche l'origine ... à droite ... la couche de noir est refaite :
Je n'ai pas voulu trop délirer ... je me suis contenté de refaire à peu près les couleurs d'origine sans fioriture ... mais pour une première fois et avec un kit basique de peinture acheté par ma femme dans une foirefouille ... bahhh je suis assez content de moi
Voici le rendu final :
Demain, je vais essayer de récupérer une bombe de vernis incolore que je vais appliquer en 2 ou 3 couches sur la tête pour la protéger au maximum !
Voilà c'est tout pour aujourd'hui ... bonne semaine à tous et à bientôt
