Bonjour à tous,
Disclaimer habituel: ni moi ni le site ne sommes responsables de dommages que vous pourriez infliger à vos machines ou à vous-mêmes.
Ayant acheté récemment un Last Action Hero qui avait été délesté de son shaker, je me suis attelé à le redoter de cette fonctionnalité.

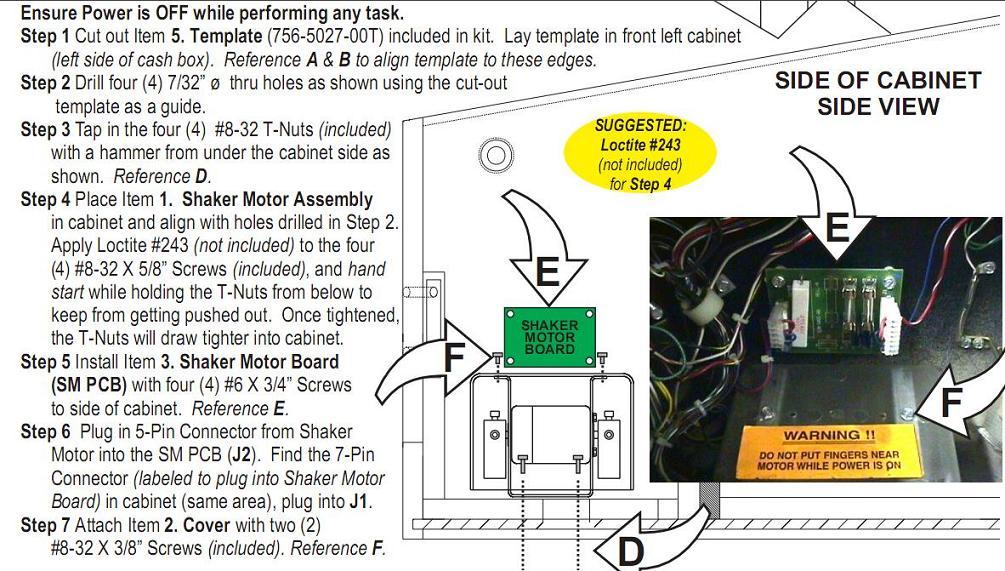

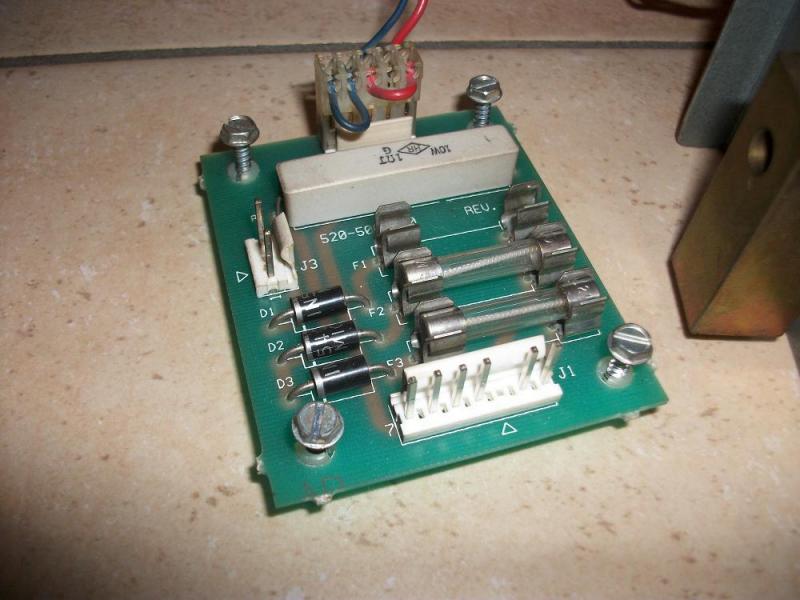

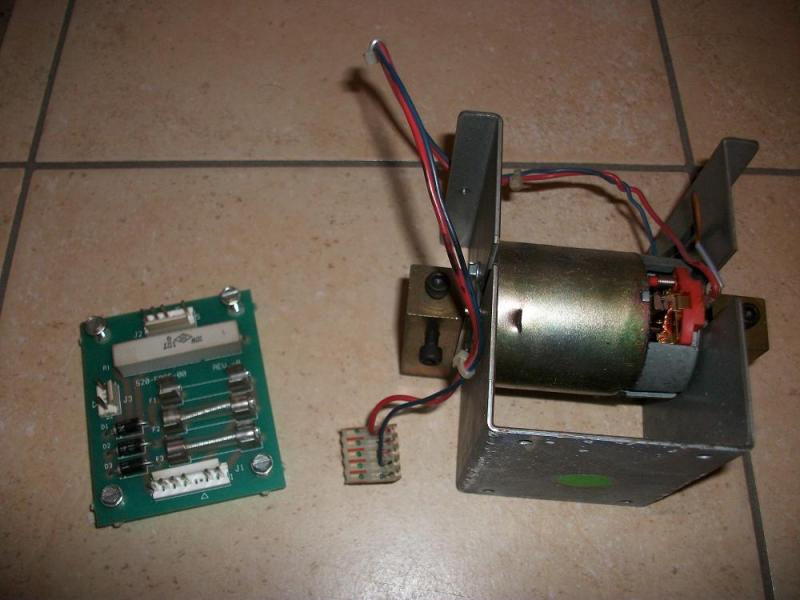

Un rapide examen du côté d'un kit shaker officiel Stern refroidit rapidement: c'est 250 euros importé et livré, ils ont monté le prix de 50% il y a quelque temps!
Euh non, là ça ne va pas être possible Msieur Gary..
Allez, passage en mode Mc Gyver! Cahier des charges simple: fonctionnel, pas cher, conforme au schéma d'origine..

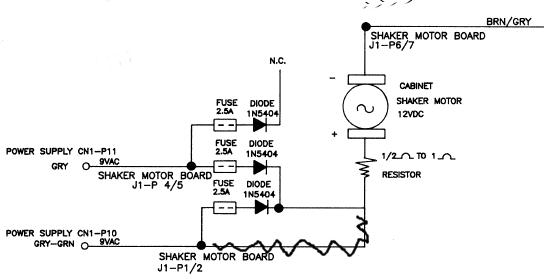

Tout d'abord un examen du schéma de connexion du moteur du shaker:
On voit que c'est extrêment simple. J'ai corrigé une grossière erreur du schéma, la connexion biffée n'existe pas bien sûr.
On se met alors en quête de la pièce principale, à savoir le moteur. Après quelques recherches, trouvé pour 34.50 chez Gotronic:
http://www.gotronic.fr/art-moteur-mfa-re800-11707.htm
Parfait, 12V, puissant, et 1 sortie de l'axe de chaque côté du moteur, avec un méplat déjà fait, pile poil ce qu'il faut. D'ailleurs quelques temps après j'ai vu un kit officiel Stern, c'est exactement le même moteur, encore un modèle made in China et vendu sous x marques différentes, classique. De plus cette version vient déjà avec son support, parfait.
Ensuite il faut faire les balourds qui vont donner l'effet de vibrations. Là j'ai réfléchi un moment, puis d'un coup, tilt! Une vieille biellette de flipper, lestée à l'extrémité avec un boulon, écrou et rondelles. L'axe a pile la bonne taille, ça fonctionne très bien avec ça! Bon l'idéal est quand-même les vraies masselotes, j'ai pu m'en faire fabriquer une paire, ça vibre quand-même plus. Mais l'effet est déjà convaincant avec 2 biellettes bien lestées.
Ensuite on passe à l'"électronique", c'est un grand mot dans ce cas. J'avais d'abord envisagé de faire faire un petit circuit imprimé, mais pour une très petite série de quelques unités ce n'est pas rentable. Vu la simplicité du montage j'ai opté pour du bon vieux veroboard, largement suffisant, coût à peine un euro par carte fabriquée..
Donc liste des courses:
- 2 supports de fusibles et 2 fusibles 3A temporisés. J'ai installé des petits ça prend moins de place.
- 2 diodes 1N5404
- 1 connecteur molex mâle 7 broches
- 1 résistance bobinée 1 ohm 10W

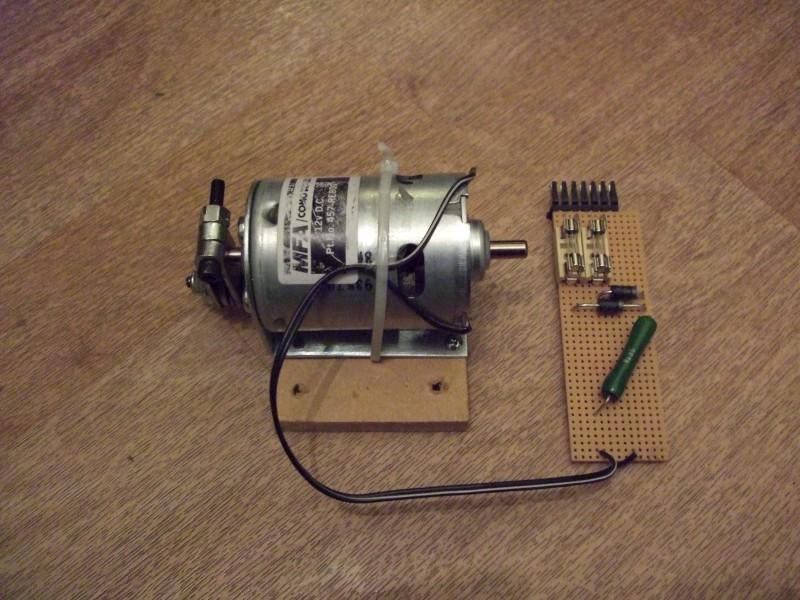

On monte tout ça et voilà ce que ça donne (1 seule biellette installée sur la photo, il faut bien en mettre 2):
Il faut surélever un peu le socle avant fixation dans le flip, ici avec une petite plaque en bois.
Le rilsan sert à bien solidariser le moteur avec le socle car il n'est fixé que d'un côté au support métallique, et ça secoue fort...

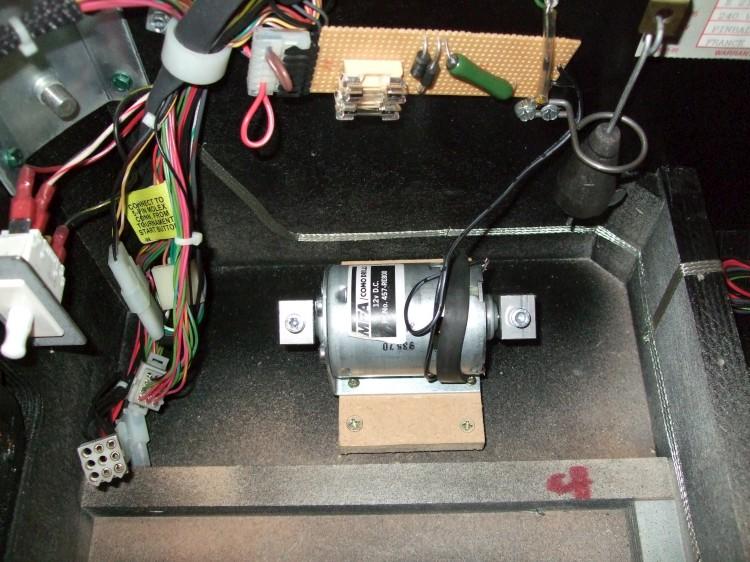

On fixe dans la caisse, on branche sur le connecteur 7 broches, et c'est parti! Prix de revient moins de 50 euros, soit 5 fois moins qu'un kit officiel!
Je n'ai pas mis de capot plastique dans mes flips, le shaker ne pouvant tourner que pendant qu'on joue, qui plus est porte fermée, je ne vois vraiment pas comment il serait possible de se blesser. Néanmoins pour les plus prudents, le capot s'achète à part mais dans les 25 euros ça plombe le prix de revient. Sinon un vieux Tup..
La bonne nouvelle c'est que le montage est directement compatible avec les Stern récents aussi! Le schéma pourrait même être plus simple, 1 seule diode et fusible, mais ça fonctionne direct avec le montage décrit.
Voici une photo monté dans un Spiderman, ici avec les "vraies" masselottes:
Shake dog shake!
