Question Wold Cup Soccer 94 - message verifier fusibles f115 et f116, j112 et 12v opt

B

barrandel

Membres
Membre FF
Bonjour a tous

Aujourd'hui a fils a voulu faire une partie de wcs94. Mais a l'allumage j'ai un message d'erreur "verifier fusibles f115 et f116, j112 et 12v opto" donc impossible de lancer de partie.

- J'ai vérifié les fusibles 115 et 116 et ils sont ok.
- J'ai verifier les connecteurs j116, 117 et 118. Je ne vois rien de special. Je les aients débranchés (voir si lien avec br5) mais idem.
- Je constate que la led 7 sur la driver est eteinte
- En mode test les contacts a lamelle fonctionnent mais pas les opto des bateurs
- j'ai pris les tensions sur la drivers et rien ne se passe comme prevu avec :
Tp2 : 5v = 1,2
Tp3 : 12v = 2,9
Tp 7 : 20v = 0,3

Auriez une piste à creuser pour ces problèmes de tension ?

Merci à tous pour vos lumieres

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Il te faut le +12V accessoires

Regarde le fusible de 3 AMp souvent HS lui

Il faut le déposer pour le tester


barrandel a dit:
- j'ai pris les tensions sur la drivers et rien ne se passe comme prevu avec :
Tp2 : 5v = 1,2
Tp3 : 12v = 2,9
Tp 7 : 20v = 0,3
Cliquez pour agrandir...

TP3 en référence de masse pour tes mesures et ce uniquement

Merci beaucoup pour ton retour David.

Oulala, c'est là que vois que j'ai pas le niveau car j'ai du mal à interpréter ton retour comme il faut.

David a dit:
Regarde le fusible de 3 AMp souvent HS lui
Cliquez pour agrandir...
Le fusible de 3 AMp dont tu parles c'est bien le F116 ? Si c'est bien ça il est bon aussi. Mais je doute que ce soit ce que tu évoques car pour le tester, je n'ai pas eu besoin de le déposer. Tu parlais du BR5 ?

David a dit:
TP3 en référence de masse pour tes mesures et ce uniquement
Cliquez pour agrandir...
Tu veux dire que si je n'ai pas le 12v, les autres sont faussées ? J'ai pris la masse à partir de la tresse du fronton.

Désolé pour ces demandes de precisions

Ah, je me fais peut-être des nœuds au cerveau vu ta réponse.

Quand je lis "deposer", j'interprète cela comme démonter, dessouder ou quelque chose comme ça qui n'est pas le simple retrait du fusible de son support pour le tester.

Donc si ici, c'est juste retirer le fusible (le F116 ?) De son support pour le tester, ça c'est fait. Mais je ne pense pas, d'où ma demande de de complément.

Oky, in_love

Bon tester un fusible, c'est une de mes rares compétences en électroniques acquise où je ne me repose pas la question de "comment j'ai fait la dernière fois"

Donc je confirme que le fusible F116 est bien OK malheureusement...

Bien
Là c'est 3 et 0.8 (0.75 quoi)
Le 3 c'est ton 12V accessoires justement qui alimente toutes les cartes otpos etc ...

Le 12V digital lui est pour la cpu pour faire une tension de référence à la comparaison

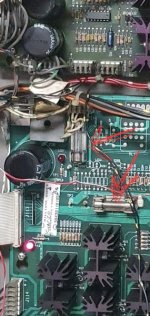

Je vois bien ta DEL du +12V accessoires éteinte
Si cela n'est pas le fusible ni le porte fusible

Soit le pont de diode serait Out

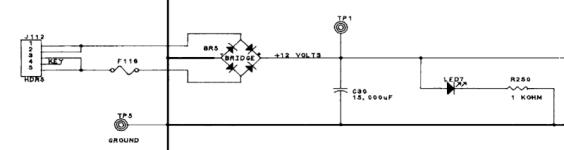

OK David, donc le BR5 ici ;
Je peux bien le tester comme une diode ? Avec peu de chance j'en ai un autre à la maison... ou pas.

Pour tester le porte fusible il suffit juste de tester la continuité de ce dernier ? Car ça je n'ai pas fait .

A +

barrandel a dit:
Je peux bien le tester comme une diode ? Avec peu de chance j'en ai un autre à la maison... ou pas.
Cliquez pour agrandir...
En test de diodes OUI

Lis voir mes articles sur FF

Tu as ABSOLUMENT tout sous la main pour t'aider

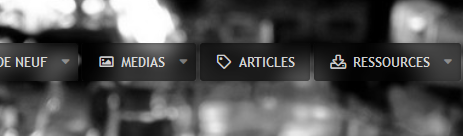

Raté
Ceci est un truc et astuces d'un membre, qui est bien fait

Mais mon ARTICLE

Rubrique ARTICLES


Articles - Testons les diodes et transistors

Comment tester diodes et transistors ? 1) Présentation Voilà, nombreux seront les personnes à vaquer des ces lignes et images J’espère que je vais vous apprendre de nouvelles choses Ceci est une avant première du type de livre , dont je suis en cours de création 2) Le matériel Enoncé dans...
www.flipperfrance.com

Lis la rubrique ARTICLES :p
