Souci avec les boutons START et EXTRA BALL de mon Twilight Zone

dosadi666

Membres
Membre FF
Bonjour à tous !

Alors voilà, je voulais changer les boutons START et EXTRA BALL de mon Twilight Zone, mais quand j'ai commencé à regarder tout ça, quelque chose m'a mis un doute...

Je préfère donc avoir vos avis pour pas tout faire péter pour un stupide bouton... :lol:

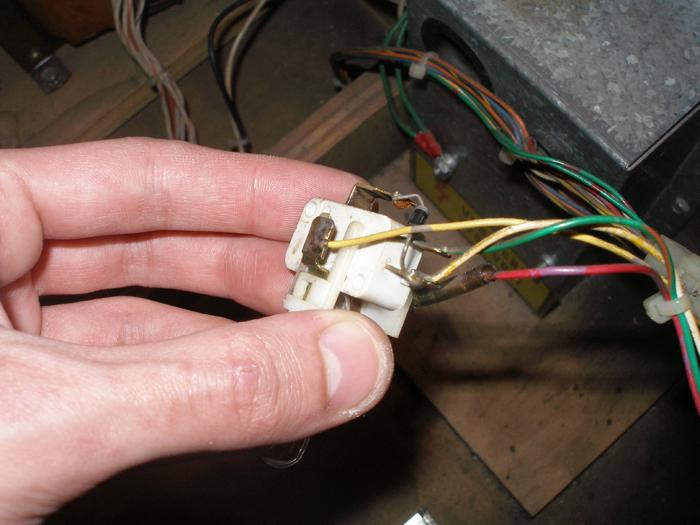

Voici donc le bouton de droite (EXTRA BALL)... A priori, je déssoude et je ressoude, OK pas de problème...





Mais je me demande quoi faire quand je regarde le bouton de gauche (START), car la pièce est la même (logique) mais il n'y a pas autant de câbles... Etrange... Quelqu'un peut-il m'éclairer ?

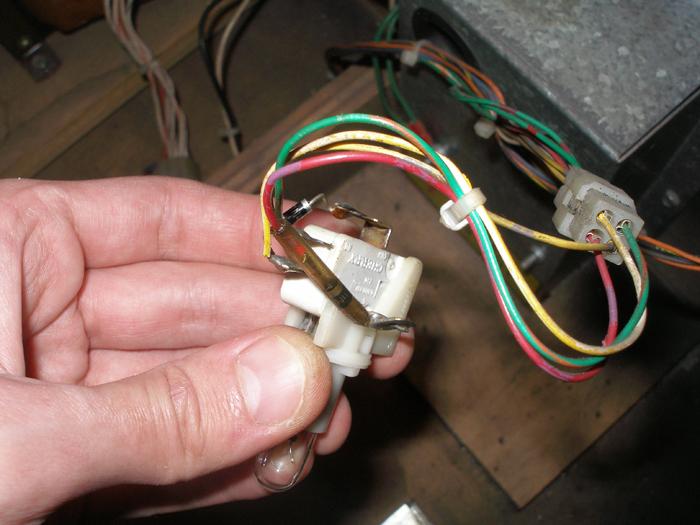

Le bouton de gauche (START) d'origine :

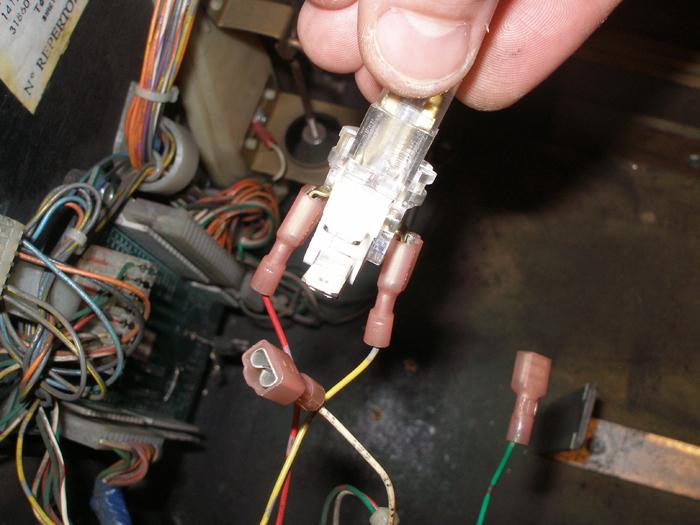

Et là le nouveau, avec les deux câbles que je peux enficher car les pattes sont trop grosses ! Je fais quoi ?



A savoir que les deux boutons fonctionnaient parfaitement avant que je commence ma restauration...

Merci d'avance à vous ! vivi


david04

David
Membre FF
dosadi666 a dit:
Mais je me demande quoi faire quand je regarde le bouton de gauche (START), car la pièce est la même (logique) mais il n'y a pas autant de câbles... Etrange... Quelqu'un peut-il m'éclairer ?
Pas autant de câbles? sur la photo j'en vois 4 comme sur celui de l'extra ball ???
Demain je regarde sur le mien et je te met des photos.


dosadi666

Membres
Membre FF
david04 a dit:
dosadi666 a dit:
Mais je me demande quoi faire quand je regarde le bouton de gauche (START), car la pièce est la même (logique) mais il n'y a pas autant de câbles... Etrange... Quelqu'un peut-il m'éclairer ?
Pas autant de câbles? sur la photo j'en vois 4 comme sur celui de l'extra ball ???
Demain je regarde sur le mien et je te met des photos.
En fait je voulais dire que c'est pas pareil des 2 côtés, les câbles semblent pas branchés au mêmes pattes... Et sur le bouton de droite (EXTRA BALL), il y a une sorte de "résistance" ou je ne sais quoi, et ça il n'y en a pas de l'autre côté...

Si tu peux regarder et me dire quoi, ce serait cool ouais. Merci bien ! ;)


David

Big Boos
Membre du personnel
Big Boos
As tu ouvert ton manuel ?
Tu as les fils et les couleurs associées qui vont dessus ...


david04

David
Membre FF

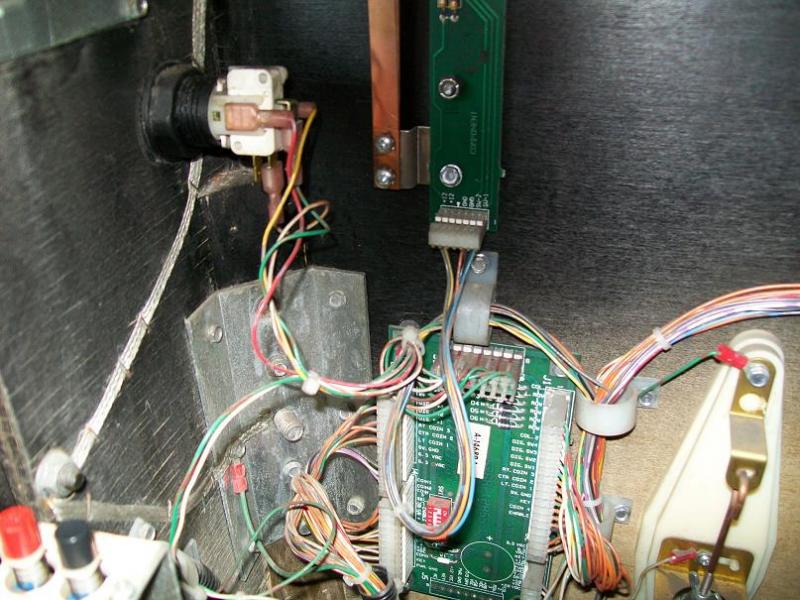

Bon j'ai regarder, et c'est comme sur le tient.

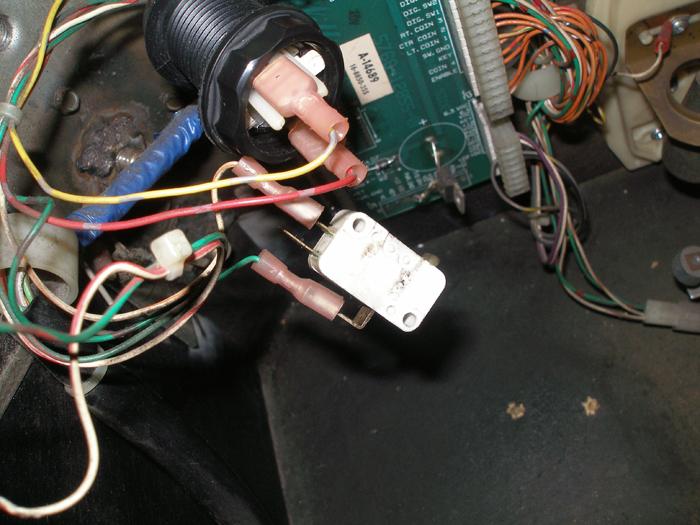

Sur le bouton Extra Ball il y a une diode pour l'ampoule et une pour le switch, mais sur le bouton Start qui est exactement pareil il n'y en a pas. C'est brancher de la même façon, mais sans les diodes.
Pourquoi ???? je sais pas ....



dosadi666

Membres
Membre FF
David a dit:
As tu ouvert ton manuel ?
Tu as les fils et les couleurs associées qui vont dessus ...
Bah j'avais regardé pourtant mais je n'avais rien trouvé sur ces boutons là...

david04 a dit:
Bon j'ai regardé, et c'est comme sur le tien.
Sur le bouton Extra Ball il y a une diode pour l'ampoule et une pour le switch, mais sur le bouton Start qui est exactement pareil il n'y en a pas. C'est brancher de la même façon, mais sans les diodes.
Pourquoi ???? Je sais pas ...
Ok merci ! ;)

Ba je vais tout remettre comme c'était sans avoir peur alors... Je préférais quand même demander ici avant, ça me paraissait bizarre...


David

Big Boos
Membre du personnel
Big Boos
Pour votre histoire diode ou pas je vais regarder cela
Mais il me semble que c'est dans la partie Cabinet Switches et cela n'a pas de diodes car elles sont sur la CPU
Mais je vais vérifier mes dires
