Bonjour à tous,

Voici mon premier problème qui survient (en fait je m'aperçois maintenant que ça n'a jamais fonctionné)

J'ai toute la partie basse du plateau qui n'est pas éclairée (en haut ça s'allume)

J'ai bien trouvé un pb sur le connecteur J120 qui correspond bien à GI Lights sur la doc ça les connecteurs sont pour certains bien marrons. (est-ce que ça se remplace, si oui est-ce que RP en a, je suis bien incapable de savoir à quel ref ça correspond)

J'ai limé / remis les contacts en ordre mais ça ne fonctionne pas mieux, à priori les fusibles sont tous OK à l'oeil.

Je posterais une photo du connecteur dès que possible, suis-je néammoins sur la bonne piste ? (y'a 4 fils, j'imagine que l'éclairage est découpé en 2 haut/bas)


Shardar

Membres
Membre FF

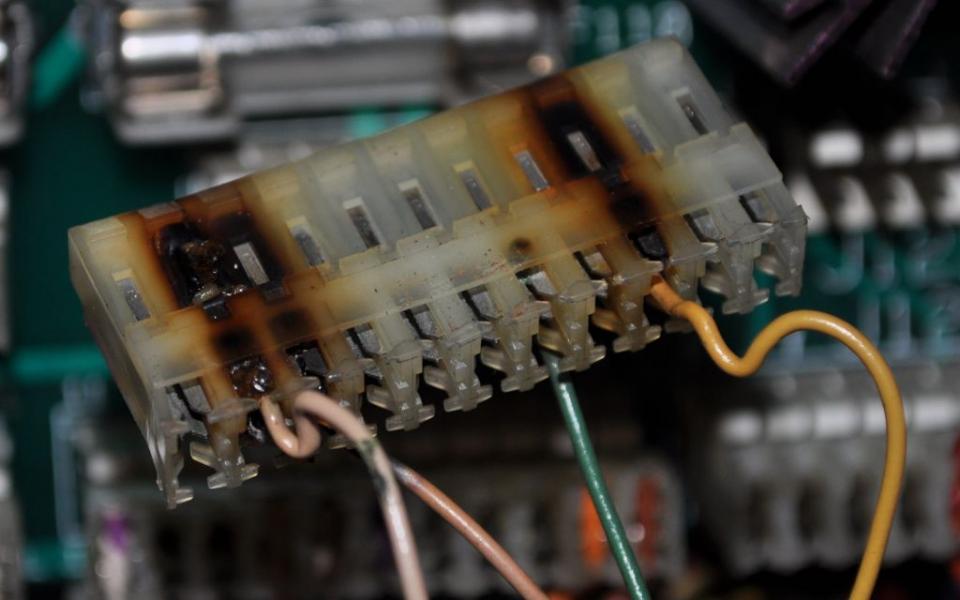

Photo du connecteur


A

Ancien Visiteur 1

Non Membre
Bonjour,

Effectivement, là sans se poser de questions il faut remplacer le connecteur femelle et hautement souhaitable le mâle aussi sur la driver. Utiliser des cosses trifurcon 0.156" pour ne pas que ça se reproduise (meilleur contact avec la partie mâle).
Donc mâle, femelle 11 broches (si plus grand, ça se coupe), et trifurcon, le tout ici http://www.restorpinball.com/index.php?option=com_virtuemart&page=shop.browse&category_id=40&Itemid=54


david04

David
Membre FF
Shardar a dit:
J'ai bien trouvé un pb sur le connecteur J120 qui correspond bien à GI Lights sur la doc ça les connecteurs sont pour certains bien marrons
Bien cramé en effet.
Bon c'est un problème classique, tu remplace ça comme a dit Crrispy et ça va rentré dans l'ordre.


Shardar

Membres
Membre FF
ok, on va démonter et ressouder tout ça

merci beaucoup les gars !!


David

Big Boos
Membre du personnel
Big Boos
OUAIII des cosses à remplacer et un corps femelle à remplacer

Mais il serait bon de voir tes cosses mâles aussi
Car il se peut que le métal ait été cuit et il aura de mauvaises caractéristiques électrique après


Shardar

Membres
Membre FF
dès que j'ai un peu le temps je remplace le connecteur male ET femelle :)
