    1) Présentation
    Voilà de part cet article je voulais vous permettre de vous situer rapidement, et de savoir a quoi ressemble une diode , un condensateur etc.

    Je vous conseille vivement de vous acheter le « MEMOTECH électronique » qui est une sorte de « bible » de l’électronicien et qui perso me suis depuis ma première F2, ce qui est déjà bien loin, mais celui ci est craqué de tous les côtés déjà

    Il vous explique pas mal de choses , allez l’acheter, édition Educative

    En fait il faut une norme pour écrire l’électronicien, il faut que l’on parle le même langage
    Voilà pourquoi cette norme à ce jour mondiale, mais certains commencent seulement à l’usité, nos amis constructeurs des flippers

    Il ont toujours eu envies de créer un flou artistique entre les deux continents

    2) Résistances, Condensateurs, Inductances

    [​IMG]

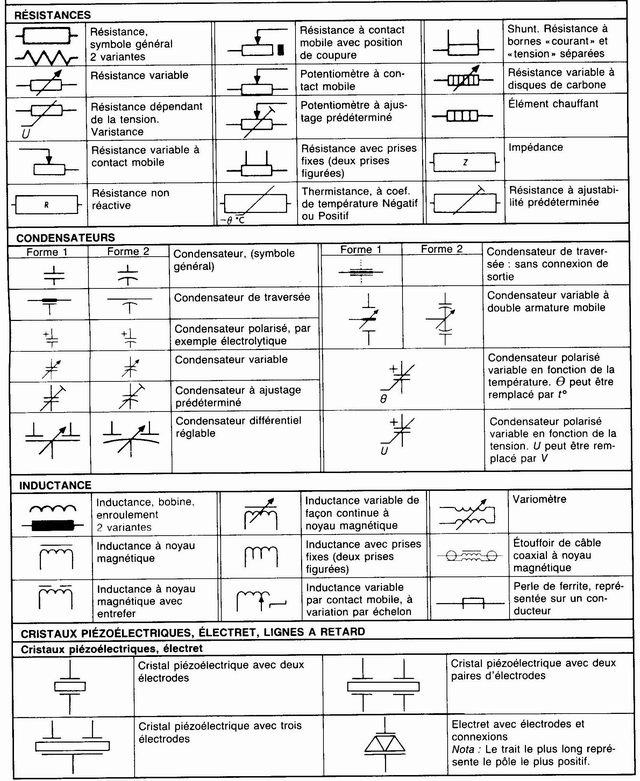

    Retrouvez sur cette feuille , toutes les déclinaisons possibles des différents composants, dit PASSIF

    3) Diodes, Thyristors, Transistors

    [​IMG] [​IMG]

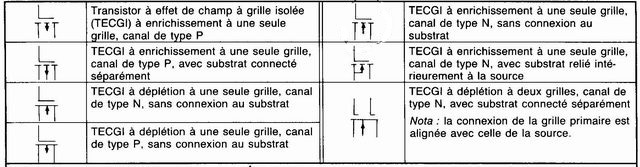

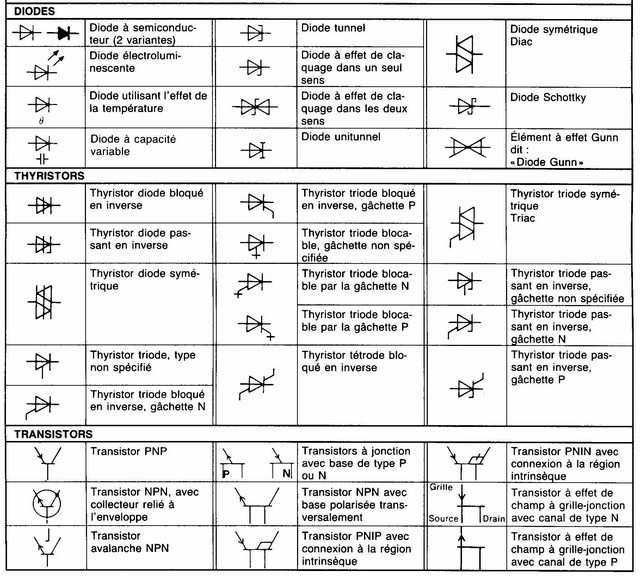

    Retrouvez sur ces deux pages les différents composants dit ACTIF


    4) Les capteurs

    [​IMG]

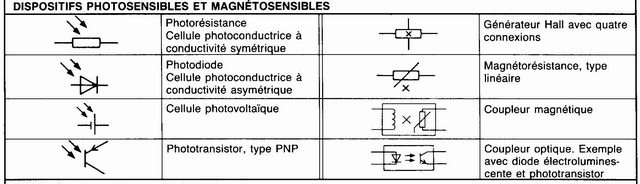

    Retrouvez ici les différents capteurs , forts utilisés dans les dernières générations de flippers


    5) Transformateurs

    [​IMG]

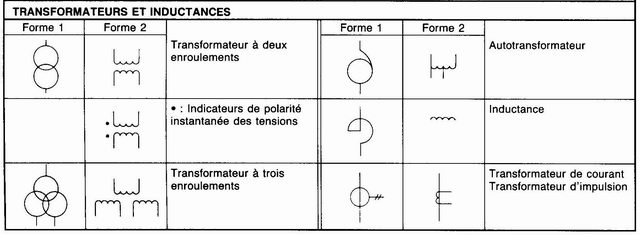

    Les transformateurs qui convertissent la tension de secteur , et ou les THT …….sont schématisés un peu d’une manière différente dans les schémas, il y a souvent les entrefer de dessinés par des barres entre.

    Cela ne change rien au principe


    6) Concluons

    Avec cela vous êtes parés, quant on parlera de la diode électroluminescente rouge de l’alim. GTB sys80, vous saurez ou elle est…

    Bonne lecture de schémas, amusez vous un peu à les reconnaître

    Bon flippp

    © David
