remise en route d'un pinball pool

[pierrusp]

Plus sérieusement : il semble qu' il y ai une "surbrillance" sur les afficheurs qui ne sont pas normalement actifs.
Problème que j' ai déjà observé sur ce flip. Qui à une éxplication ???



[David]

Le soucis des afficheurs faible, j'ai écrit un petit article dessus pour les re dopper

Pour ce qui est du chiffre manquant, comme cela n'est pas commun à tous, c'est bien la connectique en défaut ou l'afficheur lui même



[rahan]

pour les digits les afficheurs 2 et4 sont communs
1 et 3 sont communs
pour les segments les afficheurs 1 et 2 sont communs
3 et 4 sont communs
j'ai testé les afficheurs sur la connection du 3eme tableau le seul qui marche imppec
les 4 afficheurs sont ok et la connectique est ok apres la cpu



[rahan]

bon j'arrive pas à inserer un fichier (cablage des afficheurs)débil
http://www.flipperfrance.com/forum/attachment.php?item=401



[David]

OUi l'image est trop grande
Il faut adapter en 800 * 600 pixels
Fais deux sections car sinon ce sera trouble



[rahan]

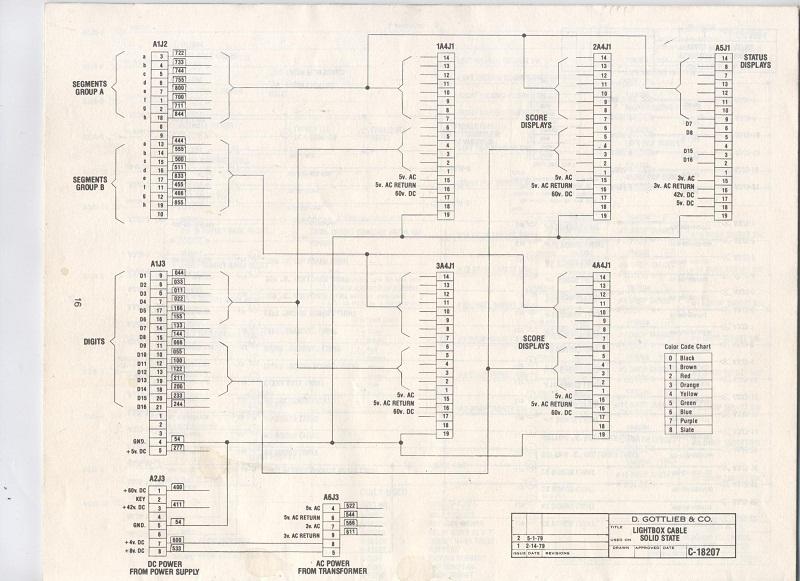

voila le shema des afficheurs

là on voit bien la panne commune:manque le segment G sur l'afficheur 1 et 2
manque les meme chiffres sur l'afficheur 1 et 3
" " " " " 2 et 4



[David]

Cela provient d'un soucis de la cpu



[rahan]

salutoutétous
bon voila des nouvelles du malade
j'ai reenvoyer la CPU et les afficheurs chez le boss et voila le verdict
l'UDN6118 d'un des afficheurs etait HS ce qui a massacrer pas mal de composants sur la CPU
maintenant tout baigne.
derniere petite panne:c'est le son yen a pas

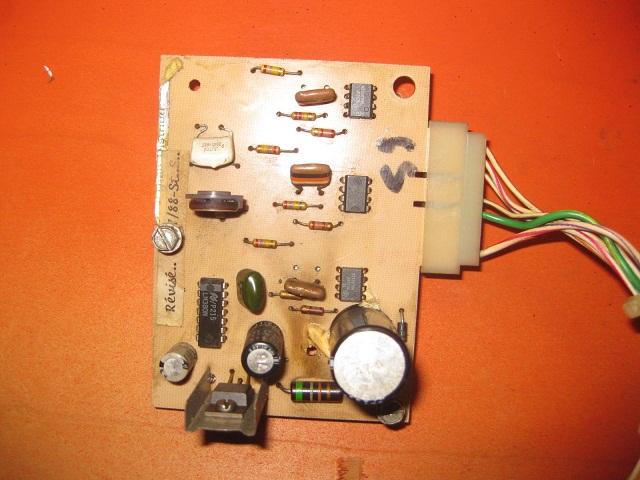

le hp est ok et voici la carte son

quelles tensions je doit avoir au connecteur ou quoi tester d'autre
a vot'bon coeur



[David]

Regarde déjà la tension sur la diode Zéner
Tu dois lire 12 V
Commence par là..
En touchant l'ajustable de volume as tu un grésillement, qui se fait ?

Elle est super facile à dépanner cette carte
Le plus souvent, pistes coupées à cause du gros condensateur et des choc qu'il a reçu avant
Connecteur HS
Masses mauvaises
12 V absent (diode Zéner et transistor HS, les soudures aussi)



[rahan]

effectivement elle est facile a reparer meme moi j'y suis arrive

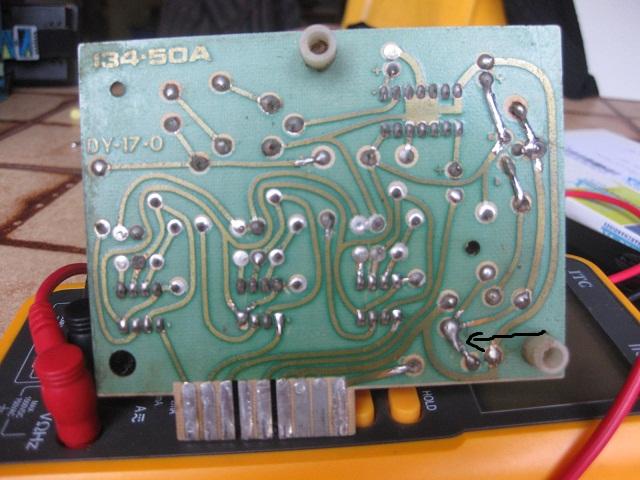

c'etait bien une coupure de piste entre la diode zener et le gros condo

c'est quand meme mieux avec le son meme si il est basique.
voila le pinball pool sauvé et entierement operationnel
merci pour le coup de main

bonsvents toutétous



[David]

Grand classique cette piste
Sans doute les choc donnés par la barre de maintient du plateau

Par la suite ils ont déportés la carte ailleurs (après les sys80) sans doute l'origine de ces maux
