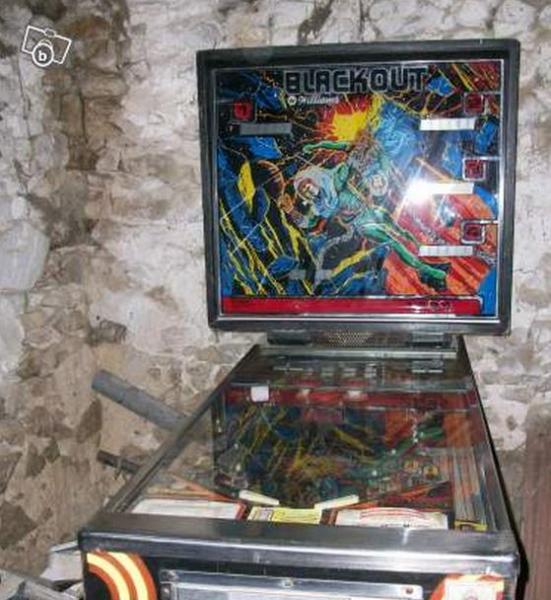

Voici mon petit dernier : un Black Out Williams de 1980 (mon âge ! toufou )
et mon premier système 6
Acheter dans l'état, çàd stocké depuis 2 ans dans une grange et sans essai pour savoir si il marche
Après inspection de la prise, elle est dans un sale état de corrosion et en plus j'ai l'impression que le flipper à été allumé il y a peu, car on voit 2 traces de pincement sur chaque borne (plus facile a voir sur le manteau vert de gris !)

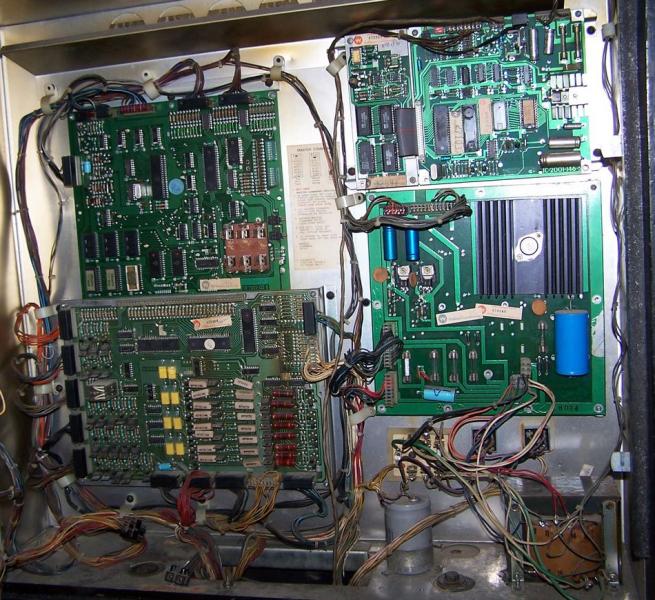

Les premiers diagnostiques (sans jamais l'avoir allumé)

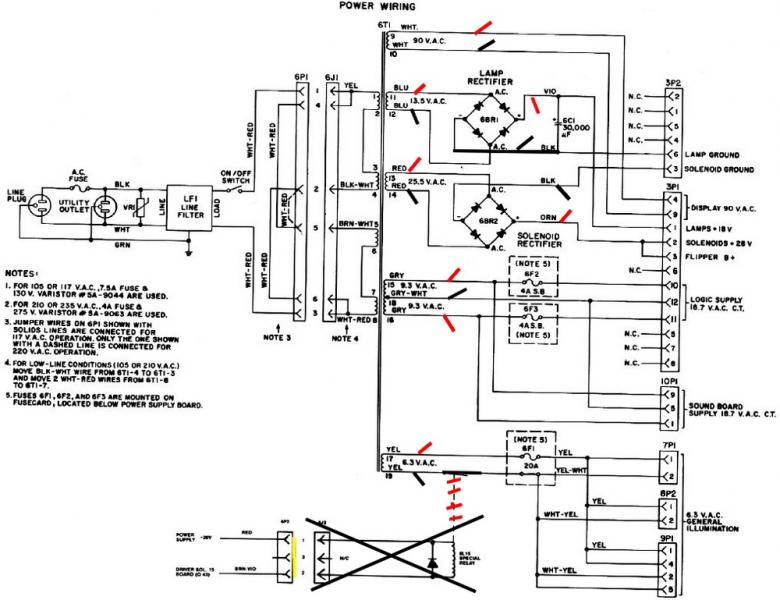

1/ Faisceau electrique fronton
j'ai 2 fils sortis d'un faisceau et en attente sur un domino
noir= masse
rouge=28 volt solenoide ?
(peut être servant à piloter le relais d'illumination qui est absent)
2/Fusibles :
Ils sont tous bon mais je n'est pas de valeur visible sur certains

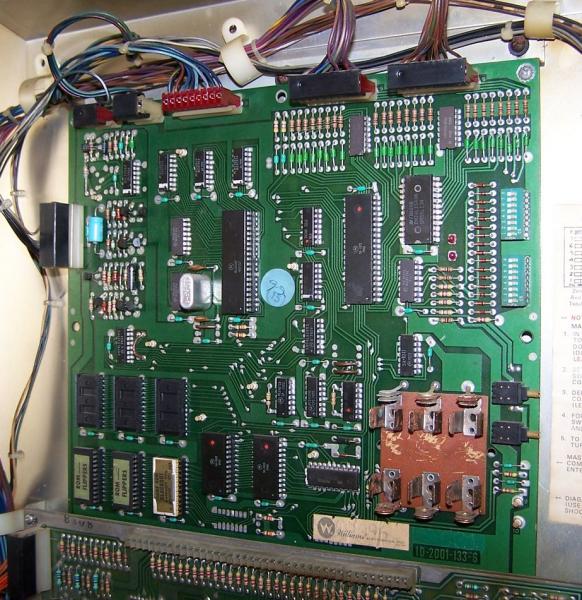

3/Carte CPU :
Piles énormément corrodés (même pas de date sur les piles de l'époque) mais je n'ai pas l'impression qu'il y a de coulure sur les cartes (à voir par la suite). Support déporté ou accu à mettre .
zut j'ai pas de photo!

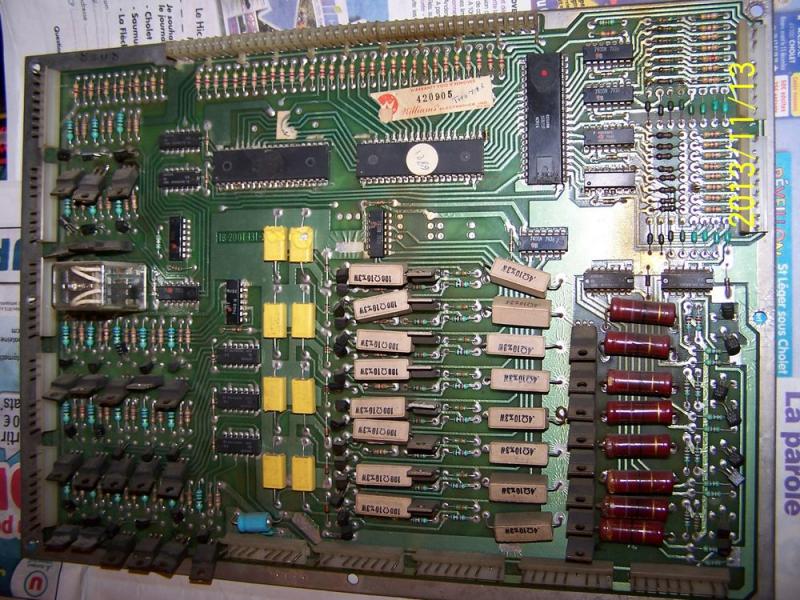

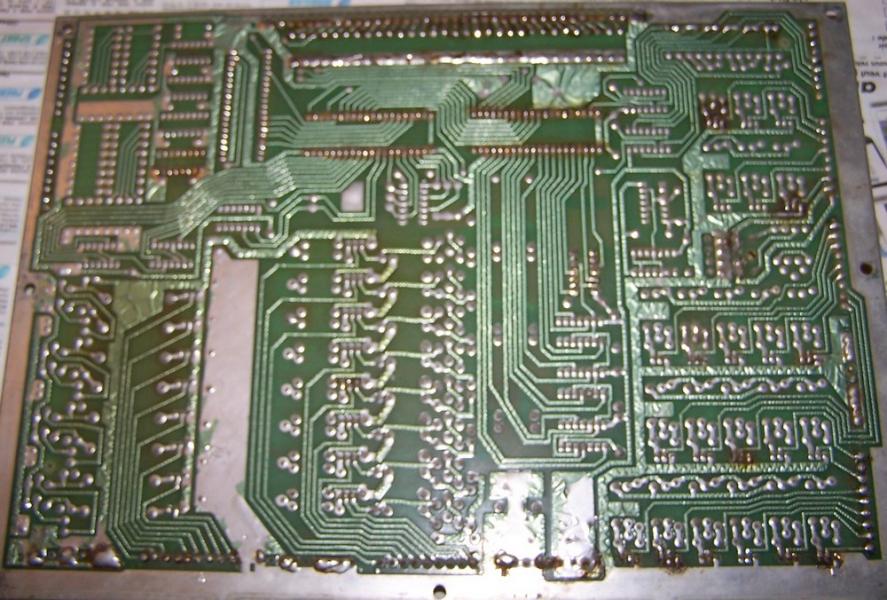

4/Cartes Driver
-Connecteur central déjà remplacé par exploitant
-1 Transistor TIP122 coupé(celui pilotant un relai qui est absent sur le mien).
Par contre je l'ai vu dans d'autres jeux (voir photo) je crois que çà pilote l'illumination général mais dans mon cas il est absent (l'exploitant a peut être eu des soucis avec et l'a shinter)
-Condensateur 1mfd 10% jaunes ayant chauffés (on dirait des coups de fers à souder)
-Grosses résistances 27ohms 2w abimées par l'acide des piles selon vous ?
5/ Carte afficheur
-Plusieurs résistances de grillées (pb courant, d'après ce que j'ai pu lire) des 10K 1/2w
-Restera à vérifier et nettoyer à l'acétone les pistes créant les arcs sous les afficheur incriminés

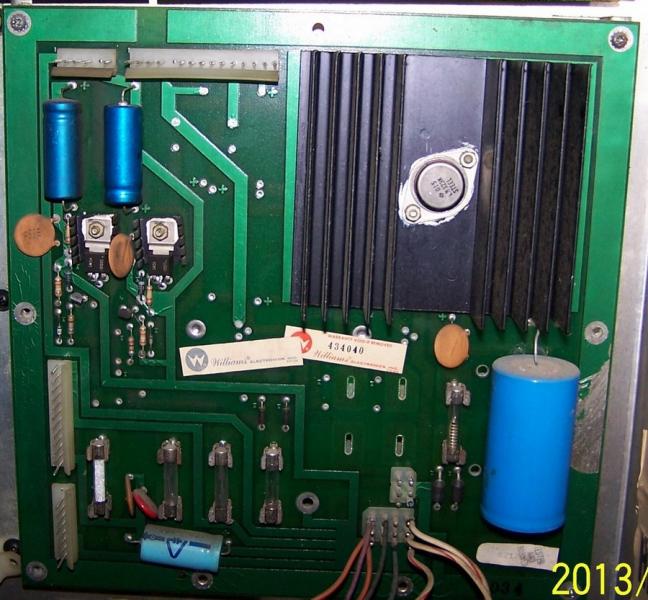

6/Carte power supply
-le connecteur provenant du transfo à été retiré et les fils soudés a même le support

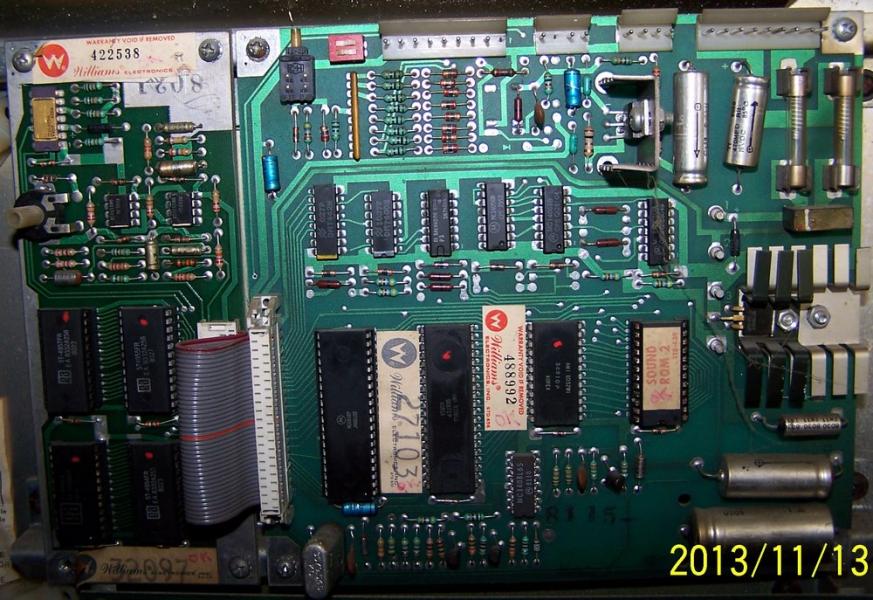

7/Carte son
-RAS de visu, a voir lors du redémarrage
Ce qui vient d'être fait :
-Désoxidation de la prise secteur
-Dépose plateau, fronton et cartes
-Récupération des éléments tombés dans le fond de la caisse et le fronton
-Nettoyage de la caisse et du fronton
-Réparation de la tresse de masse du fronton qui était absente
-Remontage des cartes
Si j'ai bien compris ce qui était expliqué sur arca jeux :
-Il faut commencer par brancher seulement la power supply et contrôler les différentes tensions
-si tout est ok , j'enlève le fusible 2,5A de la power supply (bobines)
-on peut alors brancher ensemble la cpu et la carte driver
Et lors de ce premier démarrage, ne pas oublier de laisser la porte ouverte pour que les réglages s'initialise après le remplacement des piles.
Ensuite je pourrai voir ce qui va ou pas.
Est-ce la bonne procédure ?
Je me trompe quelque part ???
et mon premier système 6
Acheter dans l'état, çàd stocké depuis 2 ans dans une grange et sans essai pour savoir si il marche
Après inspection de la prise, elle est dans un sale état de corrosion et en plus j'ai l'impression que le flipper à été allumé il y a peu, car on voit 2 traces de pincement sur chaque borne (plus facile a voir sur le manteau vert de gris !)
Les premiers diagnostiques (sans jamais l'avoir allumé)
1/ Faisceau electrique fronton
j'ai 2 fils sortis d'un faisceau et en attente sur un domino
noir= masse
rouge=28 volt solenoide ?
(peut être servant à piloter le relais d'illumination qui est absent)
2/Fusibles :
Ils sont tous bon mais je n'est pas de valeur visible sur certains
3/Carte CPU :
Piles énormément corrodés (même pas de date sur les piles de l'époque) mais je n'ai pas l'impression qu'il y a de coulure sur les cartes (à voir par la suite). Support déporté ou accu à mettre .
zut j'ai pas de photo!
4/Cartes Driver
-Connecteur central déjà remplacé par exploitant
-1 Transistor TIP122 coupé(celui pilotant un relai qui est absent sur le mien).
Par contre je l'ai vu dans d'autres jeux (voir photo) je crois que çà pilote l'illumination général mais dans mon cas il est absent (l'exploitant a peut être eu des soucis avec et l'a shinter)
-Condensateur 1mfd 10% jaunes ayant chauffés (on dirait des coups de fers à souder)
-Grosses résistances 27ohms 2w abimées par l'acide des piles selon vous ?
5/ Carte afficheur
-Plusieurs résistances de grillées (pb courant, d'après ce que j'ai pu lire) des 10K 1/2w
-Restera à vérifier et nettoyer à l'acétone les pistes créant les arcs sous les afficheur incriminés
6/Carte power supply
-le connecteur provenant du transfo à été retiré et les fils soudés a même le support
7/Carte son
-RAS de visu, a voir lors du redémarrage
Ce qui vient d'être fait :
-Désoxidation de la prise secteur
-Dépose plateau, fronton et cartes
-Récupération des éléments tombés dans le fond de la caisse et le fronton
-Nettoyage de la caisse et du fronton
-Réparation de la tresse de masse du fronton qui était absente
-Remontage des cartes
Si j'ai bien compris ce qui était expliqué sur arca jeux :
-Il faut commencer par brancher seulement la power supply et contrôler les différentes tensions
-si tout est ok , j'enlève le fusible 2,5A de la power supply (bobines)
-on peut alors brancher ensemble la cpu et la carte driver
Et lors de ce premier démarrage, ne pas oublier de laisser la porte ouverte pour que les réglages s'initialise après le remplacement des piles.
Ensuite je pourrai voir ce qui va ou pas.
Est-ce la bonne procédure ?
Je me trompe quelque part ???
la suite après
, il faut que je continu
