Réstauration d'une carte Bally MPU-35

[Fred G5]

Bon comme promis suite de programme en image de la réstauration de la carte.

Dans cet épisode l'étamage à chaud. vivi
Et bien c'est pas une mince affaire ce tru là débil.
J'ai pas compté les heures mais à vu de nez je dirai bien 5h00 rien que pour ccette étape.
Le résultat n'est pas aussi lisse que l'étamage d'origine mais l'essentiel c'est que le cuivre soit bien protégé par l'étain.

Sans plus tardé les photos.

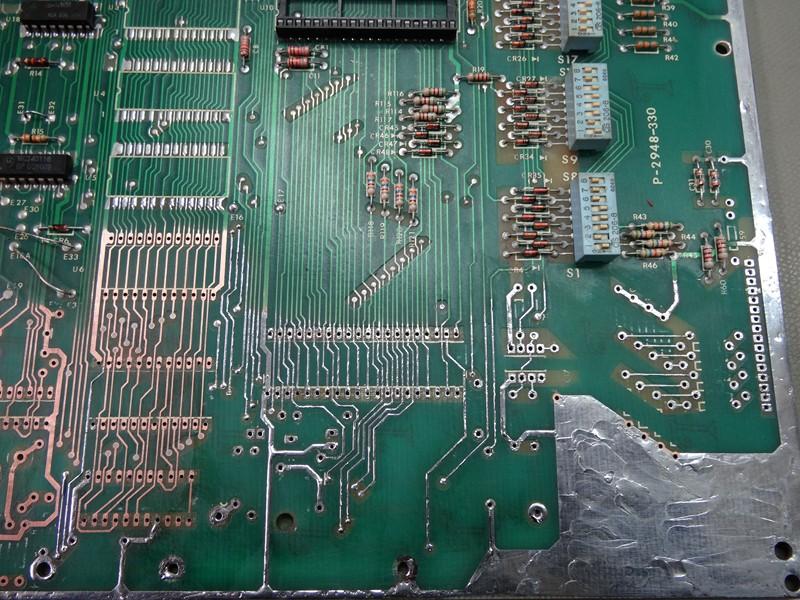

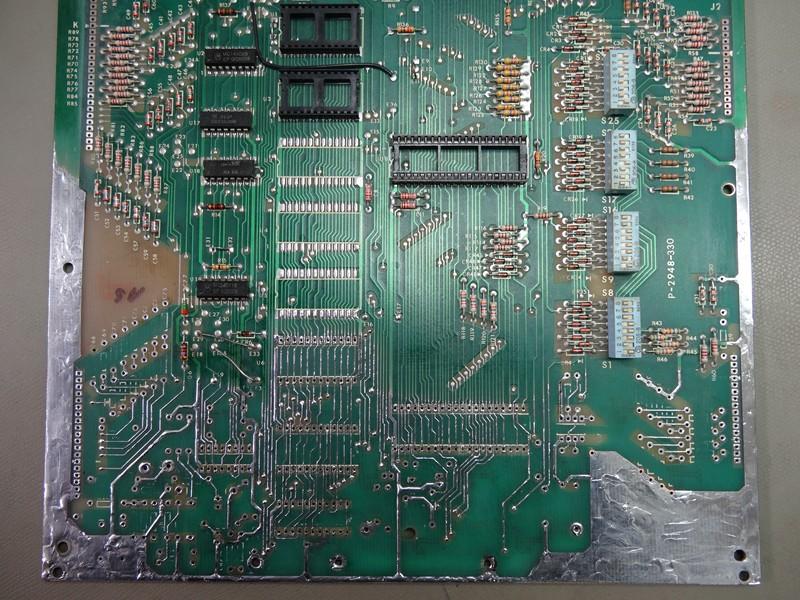

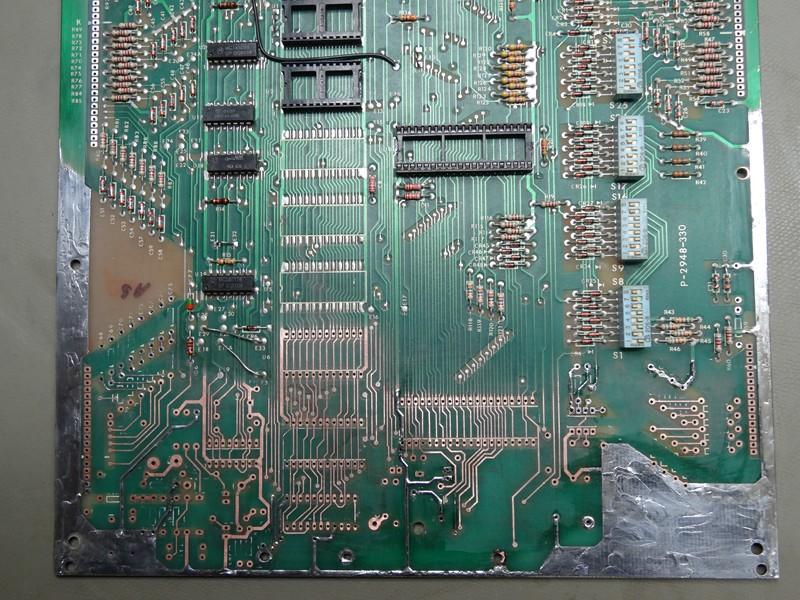

D'abord le travail en cours côté composant

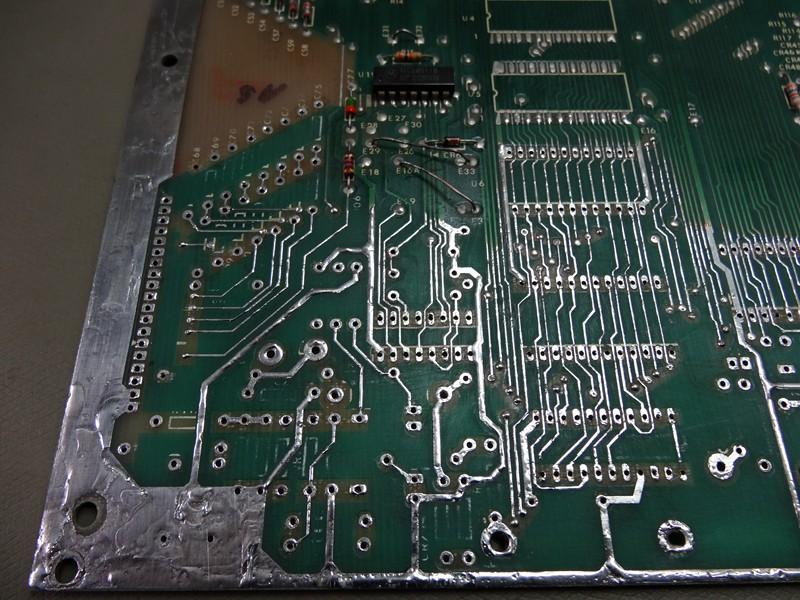

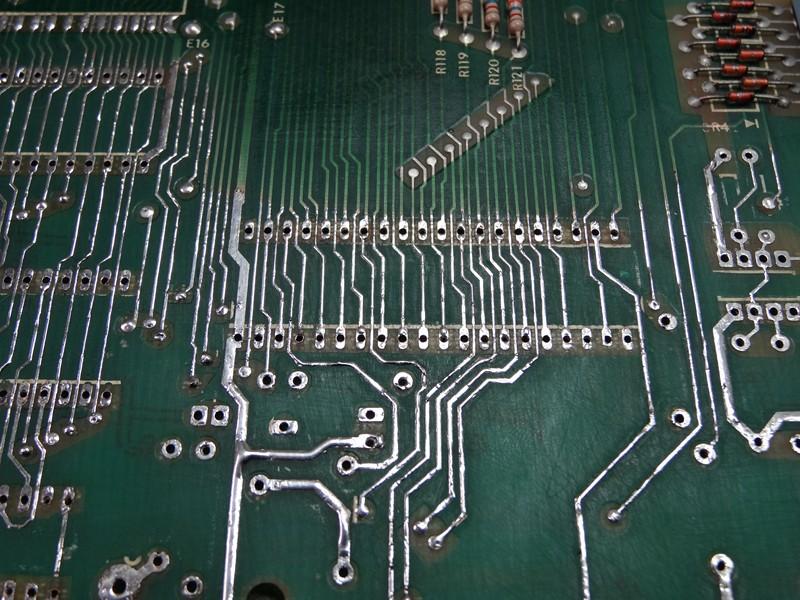

Des détails

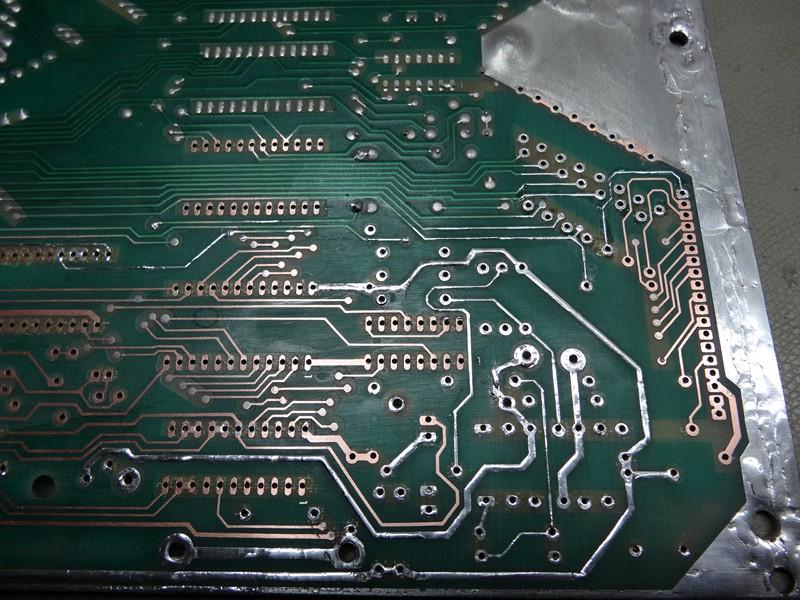

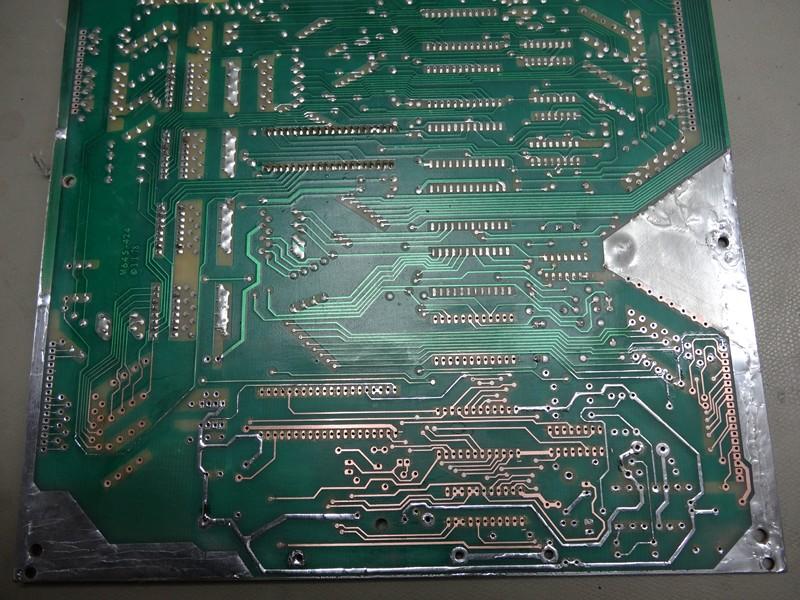

On attaque le côté soudure

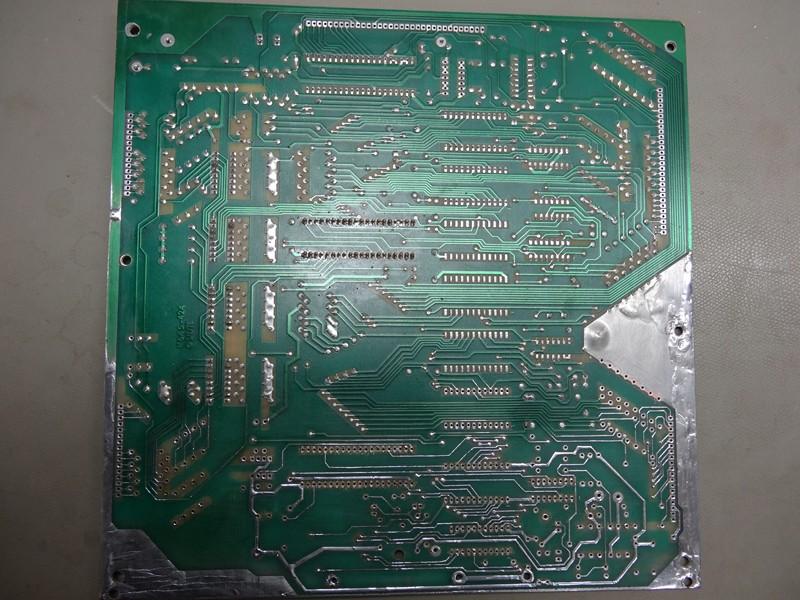

Et enfin l'ensemble de la carte terminé!

La suite logique sa va donc être le remontage de tous les composants, des connecteurs et des support CI
Je vai faire cela probablement ce week-end



[vinz]

Il y a une technique / astuce pour réaliser un bon étamage ?

En tout cas, c'est du super boulot ! Bravo !



[Fred G5]

Il y a une technique / astuce pour réaliser un bon étamage ?

En tout cas, c'est du super boulot ! Bravo !

Pour ma part je dirai pour un bon étamage il faut:

Un bon fer à souder de préférence réglable en température et avec une panne plate pas trop large. Moi j'ai tout fait à 400°C et panne plate de 2.5mm (une plus large pour les grandes surfaces aurait été mieux je pense)

Super important la qualité du support, entrement dit le cuivre doit être nickel chrome sinon l'étain n'accrochera pas et sa fera des pâtés. Plus la moindre trace de corrosion à l'acide ne doit subsiter.

Entre l'étape de poncage et d'étamage il faut laisser passer le moins de temps possible car le cuivre s'oxyde trés vite à l'air libre.

L'utilisation d'un nettoyant à flux de soudure et indispensable. Moi je l'ai utilsé pour préparer le support et pour nettoyer aprés étamage.



[David]

AU moins ce petit interview montre l'ampleur du travail et aussi que sans habitude, il ne faut vraiment pas vous essayer à cela



[jmi-x]

pour l etamage j utilise un fer bidon 35W a panne large et plate 5mm
je passe de la pate decapante et ensuite j etame
pour la carte dessous j ais du mettre 1/2 heure
par contre bien nettoyer au white spirit les reste de pate



[Fred G5]

1/2 heure pour ta carte, tu étames comme Speedy Gonzales.... ou alors c'est moi qui suis pas rapide.
C'est vrai que j'ai pris mon temps et comme c'est la première que je retape ainsi j'ai préfèrais assurer.

J'avais lu aussi que l'utlisation d'une patte ou liquide décapant avant étamage facilite grandement le travail, comme je n'en avait pas j'ai fait sans.



[David]

pour l étamage j utilise un fer bidon 35W a panne large et plate 5mm
je passe de la pâte décapante et ensuite j' étame
pour la carte dessous j ais du mettre 1/2 heure
par contre bien nettoyer au white spirit les reste de pâte

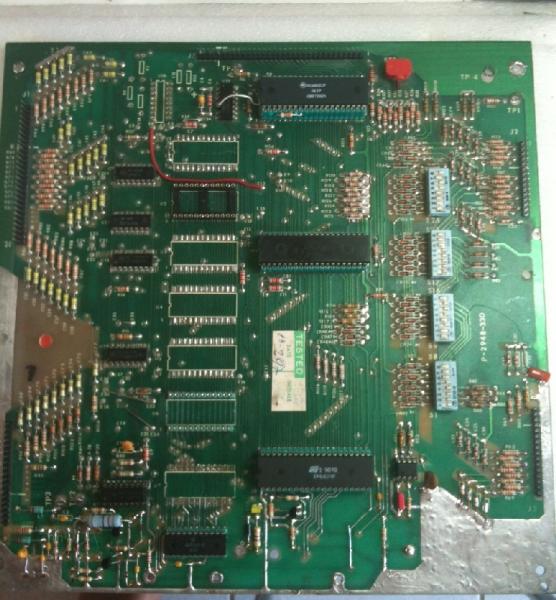

http://www.flipperfrance.com/forum/userimages/photo-23.JPG

C'est bon les restes de pâtes --> Don Patillo je vais te surnommer



[jmi-x]

pour l étamage j utilise un fer bidon 35W a panne large et plate 5mm
je passe de la pâte décapante et ensuite j' étame
pour la carte dessous j ais du mettre 1/2 heure
par contre bien nettoyer au white spirit les reste de pâte


http://www.flipperfrance.com/forum/userimages/photo-23.JPG

C'est bon les restes de pâtes --> Don Patillo je vais te surnommer

rhoooooo!! le coquin!! mdr



[quentinvip]

C'est du beau boulo en tout cas les gars ... mieux que la mienne que j'ai refaite...

Promis je ferrais mieux la prochaine



[jmi-x]

etain avec ame decapante aussi



[debopro]

etain avec ame decapante aussi

moi j'utilise de " déca-pied" a base de gibolain a fin de giboliniser les pistes !!!!!débil



[jmi-x]

etain avec ame decapante aussi

moi j'utilise de " déca-pied" a base de gibolain a fin de giboliniser les pistes !!!!!débil

mets la tienne!!



[debopro]

etain avec ame decapante aussi

moi j'utilise de " déca-pied" a base de gibolain a fin de giboliniser les pistes !!!!!débil

mets la tienne!!

et voila le produit miracle et ses concepteurs

!!!



[David]

Bruno alors, tu libères une place pour l'emploi

oh que j'adore cela
Cela manque les Deschiens



[Fred G5]

Les Deschiens, toute une époque vivi. C'est vrai que ce type d'humoriste sa manque dans la télé d'ajourd'hui



[flipper95]

Les Deschiens, toute une époque vivi. C'est vrai que ce type d'humoriste sa manque dans la télé d'ajourd'hui

ça c'est pas tout a fait exact . IL y en a un qui vient de se faire élire mais je ne suis pas sur qu'il nous fasse rire longtemps...



[debopro]

le pauvre queski s'en est pris dans la tronche avec yolande

mdr



[David]

Mon p'ti gars, Bruno Lochet
Finis ta soupe !!!



[Fred G5]

Les Deschiens, toute une époque vivi. C'est vrai que ce type d'humoriste sa manque dans la télé d'ajourd'hui

ça c'est pas tout a fait exact . IL y en a un qui vient de se faire élire mais je ne suis pas sur qu'il nous fasse rire longtemps...

C'est clair que celui là il a pas fini de nous faire rire jaune, sa spécialité le Flamby au gibolain



[jmi-x]

Les Deschiens, toute une époque vivi. C'est vrai que ce type d'humoriste sa manque dans la télé d'ajourd'hui

ça c'est pas tout a fait exact . IL y en a un qui vient de se faire élire mais je ne suis pas sur qu'il nous fasse rire longtemps...

C'est clair que celui là il a pas fini de nous faire rire jaune, sa spécialité le Flamby au gibolain

justement mes cotisations santé vont augmenter.........comme celles de tous les independants
on s y mettre au gibolin mais plus de flamby pour moi svp
