Resolu Problème pour lancer partie sur gottlieb gladiators
- Auteur de la discussion Damigood
- Date de début
Alors il faudra que je matte le schéma mais pas ce jour car rien sous la mains, c'est férié
Pendant le temps là avec ton schéma regarde tout ce qu'il alimente, et fait le tour et inspecte cela
Bonsoir, j’ai déconnecté apres le bloc transfo les prises A12P1/2/3 et même chose, le F6 claque.
Est ce ça pourrait venir du pont de diode ?
Si oui comment le tester? Il y en a 3 sur le bloc transfo, comment connaître le bon?
Bonne soirée

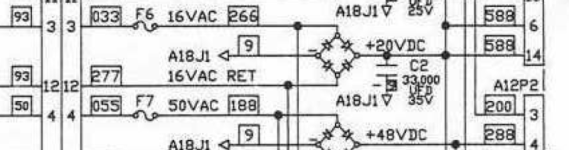

Sur le schéma il est
TU veux dire comment le retrouver sur le bloc transformateur ?
Tu vas trouver sur le pont de diode :
Un fil de couleur Rouge Bleu Bleu et à son opposé Rouge Violet Violet
Sur les deux autre broches, tu vas trouver, un fil VERT GRIS GRIS et BLANC
Là tu ne peux que le trouver
TU veux dire comment le retrouver sur le bloc transformateur ?
Tu vas trouver sur le pont de diode :
Un fil de couleur Rouge Bleu Bleu et à son opposé Rouge Violet Violet
Sur les deux autre broches, tu vas trouver, un fil VERT GRIS GRIS et BLANC
Là tu ne peux que le trouver
Super merci de ta réponse!Sur le schéma il est
TU veux dire comment le retrouver sur le bloc transformateur ?
Voir la pièce jointe 42646
Tu vas trouver sur le pont de diode :
Un fil de couleur Rouge Bleu Bleu et à son opposé Rouge Violet Violet
Sur les deux autre broches, tu vas trouver, un fil VERT GRIS GRIS et BLANC
Là tu ne peux que le trouver
Et pour le tester,comment faire,?
il faut dessouder ou il est possible de tester sans dessouder?
Bjr/bsr
Tu testes en charge avec la bonne plage de courant sur ton multi...les 2 opposés à chaque fois...un coup en alternatif sur les rouge violet violet et rouge bleu bleu
un coup en continu et un coup en alternatif sur vert vert gris et blanc ( noir de ton multi)
Attention au coup d' arc et coup de jus !
Quels sont tes relevés ?
A+ bonne bille
Tu testes en charge avec la bonne plage de courant sur ton multi...les 2 opposés à chaque fois...un coup en alternatif sur les rouge violet violet et rouge bleu bleu
un coup en continu et un coup en alternatif sur vert vert gris et blanc ( noir de ton multi)
Attention au coup d' arc et coup de jus !
Quels sont tes relevés ?
A+ bonne bille
Je me connecte pour intervenir
Si son fusible SAUTE surtout pas
Il faut faire cela avec le fusible enlevé, flipper éteint et condensateur déconnecté pour bien tester le pont
En test diode
Et encore dans certains cas il faudra déconnecter les cartes et ou tout ce qui est au +20V (en l'occurence la driver déjà)
Si son fusible SAUTE surtout pas
Il faut faire cela avec le fusible enlevé, flipper éteint et condensateur déconnecté pour bien tester le pont
En test diode
Et encore dans certains cas il faudra déconnecter les cartes et ou tout ce qui est au +20V (en l'occurence la driver déjà)
c'était pas possible hin
warning
Non NON faut pas raconter n'importe quoi
NON FAUX
C'est moins de 24V, c'est pas une tension dangereuse !!!
C'est pas parque le condensateur est gros que c'est dangereux
Je te touche un 5 MILLION de FARAD en 5V, aucun risque etC ...
C'est a plus de 24V qu'il y a un risque pour des gens fragiles !!!
Mais pas avant ce seuil
D'ailleurs ce seuil est réglementé et s'il y avait danger de mort il y aurait étiquette JAUNE NOIRE (comme les guèpes pour cela le jaune-Noir)
Tkt pas Papy37....on est tous ici une bonne fratrie du Flip !
Il vaut mieux prévenir que guérir !
Mais...il y en a qui font du zèle....
Comme...
TU AS VU !!?? CHEF...
Lui...? Il a fait ça !!!
Maîtresse...! maîtresse...!
Ce n'est pas indicatif... ni visant une personne quelquonque...
Il vaut mieux prévenir que guérir !
Mais...il y en a qui font du zèle....
Comme...
TU AS VU !!?? CHEF...
Lui...? Il a fait ça !!!
Maîtresse...! maîtresse...!
Ce n'est pas indicatif... ni visant une personne quelquonque...
Tkt pas Papy37....on est tous ici une bonne fratrie du Flip !
Il vaut mieux prévenir que guérir !
Mais...il y en a qui font du zèle....
Comme...
TU AS VU !!?? CHEF...
Lui...? Il a fait ça !!!
Maîtresse...! maîtresse...!
Ce n'est pas indicatif... ni visant une personne quelquonque...
Voir la pièce jointe 42654
Voir la pièce jointe 42655
Atta toi, tu vas voir
Bjr/bsrAtta toi, tu vas voir
Tu ne vas pas défendre ce loustic quand même ? Chef !!!??!
Il se reconnaîtra j'espère...
J’ai fais quelques mesures(8), j’espère ne pas mettre trompé. Par contre je n’ai pas déconnecté le condensateur. Il s’agit d’un pont de diode CM3504.
+Ac 26
Ac+ 40
+Ac 5,75
Ac+bip
-Ac 28,8
Ac- 38,6
-Ac bip
Ac- bip
Je ne sais pas comment tester, j’ai trouver cela, est ce que c’est comme ça qu’il faut les mesurer ?
