Problème afficheur millionaire

L

LilianM

Non Membre
Salut à tous les spécialites du flipper ! sup.

J'ai un souci avec mon millionaire au niveau des afficheurs :
- l'afficheur 1 semble trop puissant au niveau éclairage et le dernier caractères est tout "brouillé" / illisible
- l'afficheur 2 n'affiche rien
- l'afficheur 3 semble tout faible (on distingue à peine les chiffres)
- l'afficheur 4 est ok

L'alimentation en -100 / +100 est ok.

J'ai testé avec un autre panel complet d'afficheurs (fonctionnels), j'obtiens exactement les mêmes symptômes.

J'en déduis que ça vient de la CPU.

En ne branchant que 1J2 et 1J3, j'obtiens le résultat suivant :
- afficheur 1 : rien (normal je suppose)
- afficheur 2 : nickel
- afficheur 3 : rien (normal je suppose)
- afficheur 4 : ok

A partir du moment où je rebranche 1J1, je retrouve les symptômes initiaux.

Je ne sais pas trop où regarder sur la carte, quel composant tester ou changer ?

Merci à tous pour votre aide !

L

LilianM

Non Membre
David a dit:
As tu eu de l'acide sur la CPU ?
Non, les piles n'ont pas coulé et je n'ai rien vu sur la carte d'anormal.
Je pourrais prendre une photo détaillée de la CPU, peut être que tu y verras quelque chose ?

Sinon, il n'y pas des composants "habituels" qui lachent facilement et qui peuvent provoquer ces symptômes ?

Merci ikoo


David

Big Boos
Membre du personnel
Big Boos
Oki

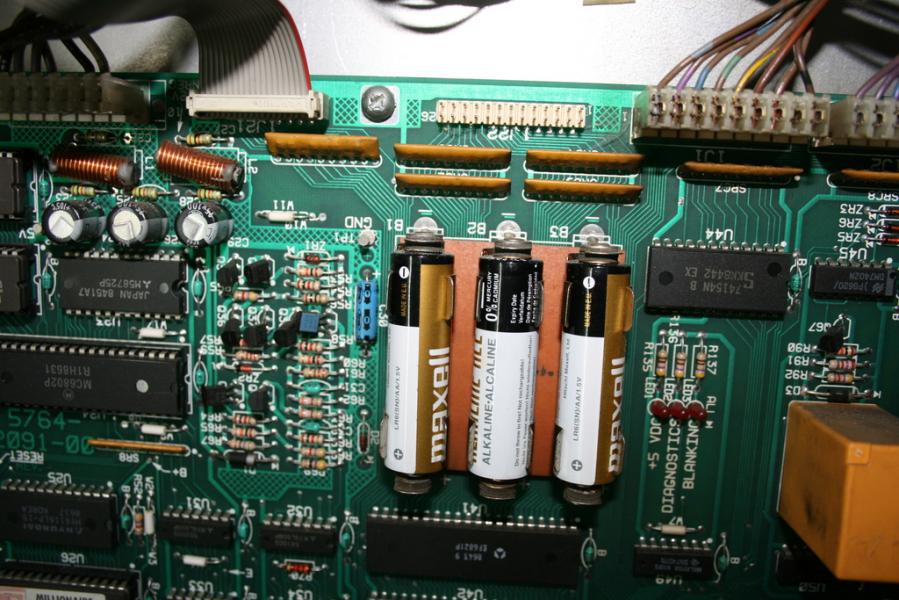

OUi je voudrais voir au dessus des piles les réseaux à résistances

L

LilianM

Non Membre
Voici quelques photos pour illuster le problème

En ne branchant pas 1J1:


En rebranchant 1J1 :

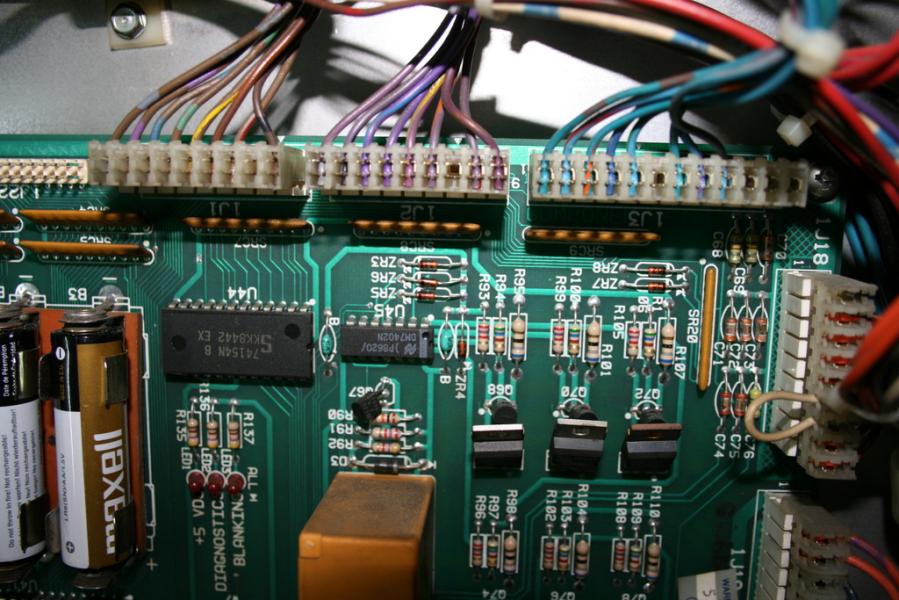

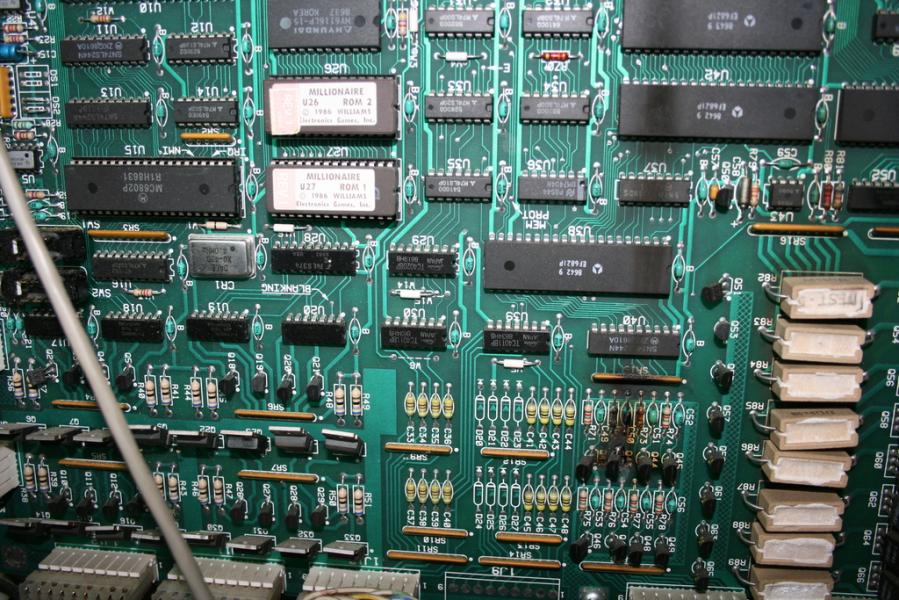

La CPU en détails :






Je n'ai pas trouvé de composants "plus chauds" que d'autres en touchant la carte, si quelqu'un a une piste pour savoir quel composant tester, n'hésitez pas ;)

A

Ancien Visiteur 1

Non Membre

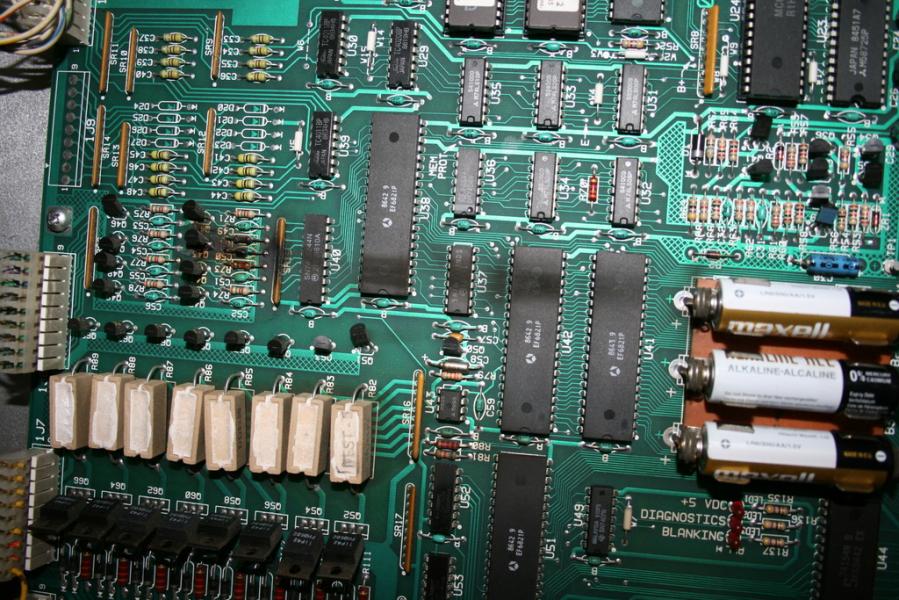

Avant-dernière et dernière photo y a un réseau de résistances qui a eu plus que chaud on dirait ou alors une des diodes our ésistances en dessous, y a une sacrée trainée noire qui monte....


David

Big Boos
Membre du personnel
Big Boos
Pas grace cela à été dépanné à ce que je vois au niveau de l'itnerface à switch .

Normalement ton soucis si ce n'est pas le réseau de résistance ce sera le PIA

Il faudrait que je teste CPU et afficheurs pour être sur de ce que j'avance. Mais je pense bien à cela.

L

LilianM

Non Membre

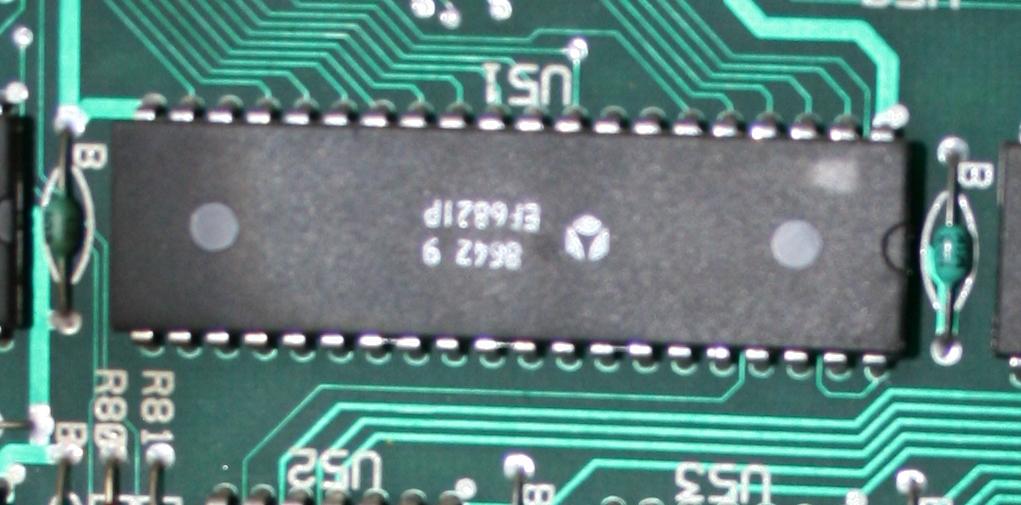

David > Donc tu penches pour le PIA U51 qui serait endommagé ?

Remarque, on voit une petite tâche noire dessus, elle ne semble pas y être sur les autres PIA, peut être un indice que tu as vu juste ?! sup.



Crripsy > je ne pense pas que ça vienne de là, mais effectivement, je vérifierai si tout est ok tout de même ;)


David

Big Boos
Membre du personnel
Big Boos
Pas forcé l'indice là

Essaye mais je promets rien ;)

A

Ancien Visiteur 1

Non Membre
David a dit:
Pas grace cela à été dépanné à ce que je vois au niveau de l'itnerface à switch .

Normalement ton soucis si ce n'est pas le réseau de résistance ce sera le PIA

Il faudrait que je teste CPU et afficheurs pour être sur de ce que j'avance. Mais je pense bien à cela.
On parle du même endroit? Le réseau de résistances a son milieu tout noir, et en dessous il y a un composant résistance ou diode qui a l'air complètement cramé, ainsi que 2-3 autres dans son entourage dans une moindre mesure. Et vu la trainée noire qui a monté ça a du chauffer/fumer grave de grave dans ce coin!


david04

David
Membre FF

Comme dit crrispy, il y a comme un problème là.


David

Big Boos
Membre du personnel
Big Boos
C'est une partie de l'interface à contact du plateau

Cela arrive sur les F14 et Millionnaire, ne me demandez pas pourquoi mais cela pête sans raisons
J'ai jamais trouvé par ailleurs la raison

Sur mon F14 cela était arrivé, sans raisons, ni fautes quelconques
