Problème afficheur Dot Matrix Indiana Jones
- Auteur de la discussion cyrgui
- Date de début
A
Ancien Visiteur 1
Non Membre
Bonjour,
Fais nous une photo à l'allumage... mais ça sent l'afficheur dégazé donc mort...
Fais nous une photo à l'allumage... mais ça sent l'afficheur dégazé donc mort...
A
Ancien Visiteur 1
Non Membre
Il est effectivement dégazé, thermodynamique de base, PV= nRT. Donc après allumage, ça chauffe tranquille, donc T augmente, V étant constant par définition dans le volume de l'afficheur, P (pression) augmente, et ça va mieux.
Au niveau de l'afficheur il n'y a rien à faire, soit se contenter de ça, soit rajouter une zéner de 6V en série avec la 62V de la carte afficheur pour que ce soit lumineux dès le début. En usage domestique ça peut le prolonger fort fort longtemps plutôt que de remettre 150 roros dans un neuf... j'ai d'ailleurs fait exactement pareil sur le mien et c'est parfait. Je n'aurai même pas besoin de le signaler à la revente puisqu'il a les pieds vissés dans le sol celui-là
Au niveau de l'afficheur il n'y a rien à faire, soit se contenter de ça, soit rajouter une zéner de 6V en série avec la 62V de la carte afficheur pour que ce soit lumineux dès le début. En usage domestique ça peut le prolonger fort fort longtemps plutôt que de remettre 150 roros dans un neuf... j'ai d'ailleurs fait exactement pareil sur le mien et c'est parfait. Je n'aurai même pas besoin de le signaler à la revente puisqu'il a les pieds vissés dans le sol celui-là
A
Ancien Visiteur 1
Non Membre
Je peux te faire une photo de ce que ça donne une fois monté, je n'ai pas le N° de la zéner 62V en tête mais tu trouves ça sur le schéma. relance moi pour la photo, j'essaierai de la faire ce soir chez moi.
Je en suis pas sur que ce soit l'afficheur
Il semblerait plus à un soucis de connectique ou de défaut de cartes
Vois déjà les alimentations du DOT, si tu les as et qu'elles sont correctes
Après regarde de plus près tes nappes entre les cartes et l'afficheur
Il semblerait plus à un soucis de connectique ou de défaut de cartes
Vois déjà les alimentations du DOT, si tu les as et qu'elles sont correctes
Après regarde de plus près tes nappes entre les cartes et l'afficheur
A
Ancien Visiteur 1
Non Membre
Oui tu peux essayer de déconnecter/reconnecter la nappe grise qui relie le dot à la carte contrôleur, mais ça ne correspond a priori pas trop au symptômes décrits si systématiquement à chaque allumage ça s'améliore au bout de qques instants.
Pour les tensions à vérifier effectivement sur le connecteur d'alim du dot:
Pin 1: -125 volts
Pin 2: -113 volts
Ca peut varier un peu ces 2 là, l'important est qu'il yaie bien 12V entre les 2.
Pin 4: Ground
Pin 5: Ground
Pin 6: +5 volts
Pin 7: +12 volts
Pin 8: +62 volts
Pour les tensions à vérifier effectivement sur le connecteur d'alim du dot:
Pin 1: -125 volts
Pin 2: -113 volts
Ca peut varier un peu ces 2 là, l'important est qu'il yaie bien 12V entre les 2.
Pin 4: Ground
Pin 5: Ground
Pin 6: +5 volts
Pin 7: +12 volts
Pin 8: +62 volts
Non c'est pas mal du tout pour la régulation
Tu sais il y a toujours +-10 % en terme de précision sur la régulation et la température vient changer cela
Justement avec cela
Laisse le jeu bien branché et prend les mesures
Puis tu refais les mesures en ayant le jeu bien froid
Je veux comparer
Tu sais il y a toujours +-10 % en terme de précision sur la régulation et la température vient changer cela
Justement avec cela
Laisse le jeu bien branché et prend les mesures
Puis tu refais les mesures en ayant le jeu bien froid
Je veux comparer
A
Ancien Visiteur 1
Non Membre
20V entre la 1 et la 2 ça semble élevé, quand même....

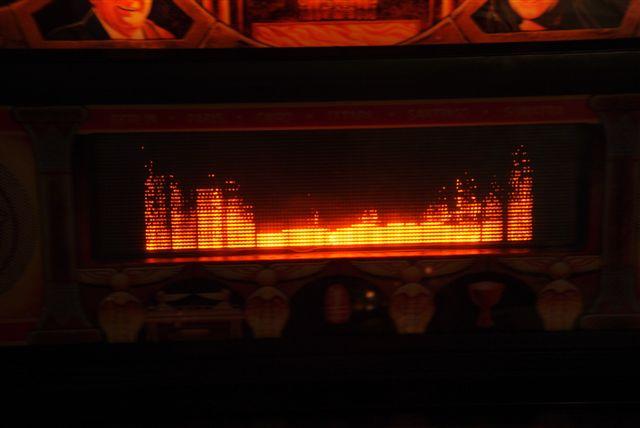

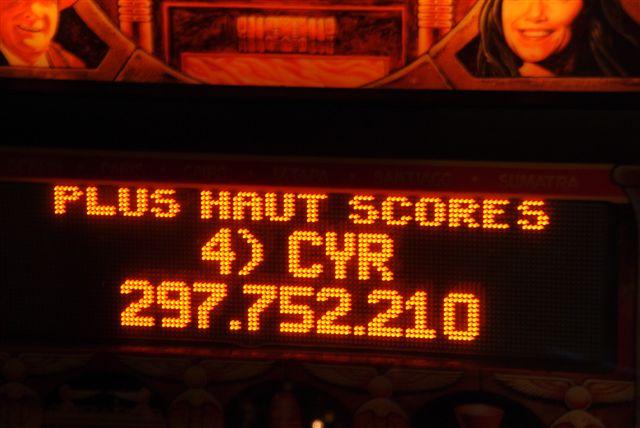

Je ne comprends plus rien, maintenant chaque fois que j'allume le flipper l'afficheur est ok. J'ai mesuré les tensions elles sont identiques à celle prise lorsque l'afficheur était brouillé.
Avez-vous une idée de la source de la panne ? Je n'ai touché à rien et tout est redevenu normal. Etrange...
Avez-vous une idée de la source de la panne ? Je n'ai touché à rien et tout est redevenu normal. Etrange...
A
Ancien Visiteur 1
Non Membre
Alors c'était probablement un mauvais contact, peut-être dans le connecteur d'alim que tu as sorti/rerentré pour les mesures, ou dans les connecteurs de la nappe grise entre le dot et sa carte de contrôle. Dans tous les cas, si ça marche comme ça, ne touche plus à rien et si ça revient, on verra déjà...
Bonjour,
Après un long moment de "repos" j'ai allumé ce soir mon Indy et catastrophe : le problème d'affichage est revenu... J'ai nettoyé les connecteurs de la nappe et de l'alimentation. <=> cela ne fait rien.
Y-aurait t-il une autre nappe à contrôler ?
Merci pour votre aide !
Après un long moment de "repos" j'ai allumé ce soir mon Indy et catastrophe : le problème d'affichage est revenu... J'ai nettoyé les connecteurs de la nappe et de l'alimentation. <=> cela ne fait rien.
Y-aurait t-il une autre nappe à contrôler ?
Merci pour votre aide !
