Bonjour à tous,
Comme dit dans ma présentation, j'ai un PM bien fatigué sur le plan électronique et mécanique.
La caisse est plutôt jolie, il y a au moins ça ...
.
Je vais essayé de vous exposer les faits clairement et n'hésiter pas à me reprendre car je vais surement en écrire des grosses ...débil.
Déjà la doc ce trouve sur ipdb, p154-156 pour la power supply, ce que je vais vous décrire maintenant.
Si j'ai bien compris, le but du jeu est d'avoir les 14 leds d'allumées pour avoir les diverses tensions nécessaires ?
Au 1er allumage => il y en a ... 7 ! ( 50% pas mal ) mais j'avais allumés avec tout les connecteurs branchés, grave erreur, au bout de 20 secondes => une de moins donc reste 6 rarale.
Je vous passe les détails ( dessoude pont diode, ressoude, condo mal en point, continuité absente ... )
En clair la précipitation du novice ! bon ça c'est fait ... passons vraiment à la lecture du schéma de la power et c'est une première pour moi, alors j'essaye de comprendre. Je suis les fils de la carte et m'aide avec les schémas ( y'en n'a pas de partout sur cette power, je trouve assez simple à la lecture même si je comprends pas tout ).
Après quelques heur... jours marrto j'ai toutes les leds des pont de diode allumés BR1,BR2,BR3,BR4,BR5 et BR6.

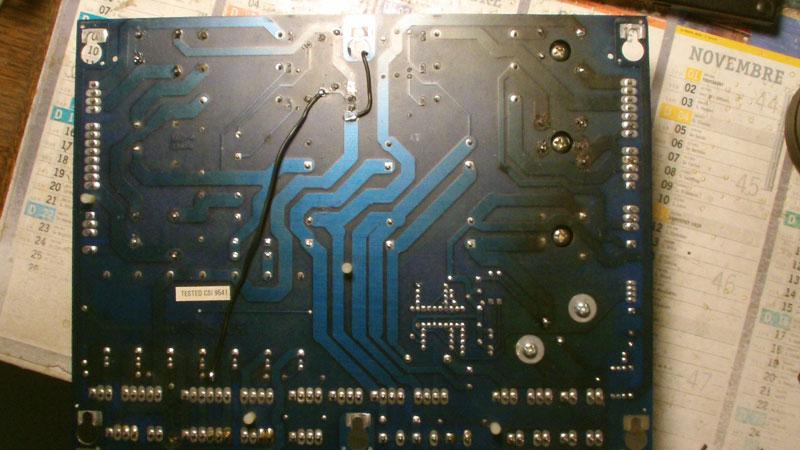

Mais, parce qu'il y a toujours un mais j'ai toujours led9,10,11,12,13 éteintes Et je remarque un manque de continuité entre R9 et R22, j'aime pas trop ça mais je mets un fils coté soudure car ça passe sous les gros condos au centre et pas envie de tout dessouder.
Plutôt une bonne idée ( enfin je crois ... ) car je récupère led9,11et13.
Donc bilan pour le moment, il manque sur la carte led 10 et led 12, mais j'ai rallumée la carte, cette fois uniquement avec les 2 arrivées de courant AC et quand je teste J16 et J17 j'ai 71V sur TOUTES les pins où ils doit y avoir 50V mais la différence est normale je crois car pas en charge par contre je ne comprends pas pourquoi sur toutes les pins, d'après le schéma et comme des leds sont éteintes je ne devrais pas avoir de tension sur certaines pins ? non ?

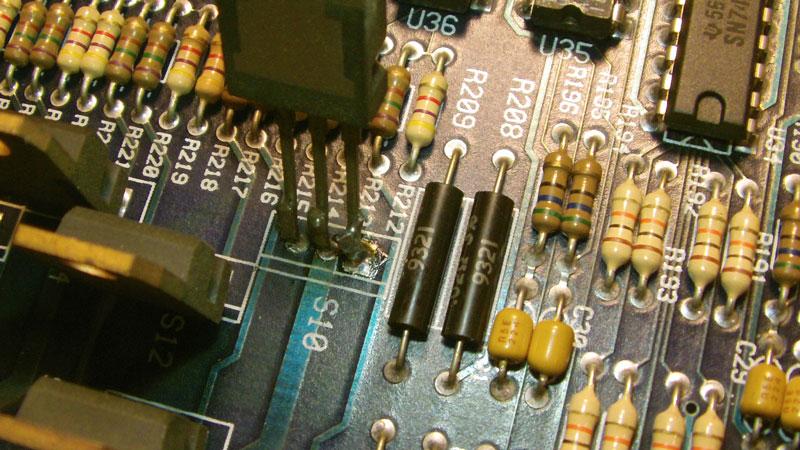

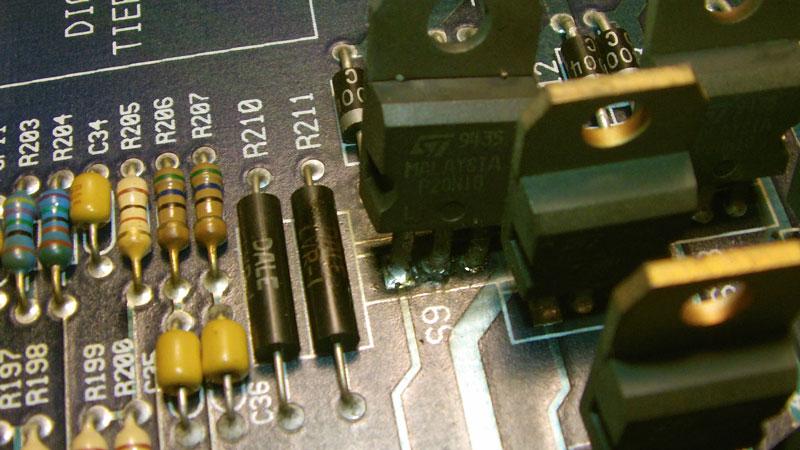

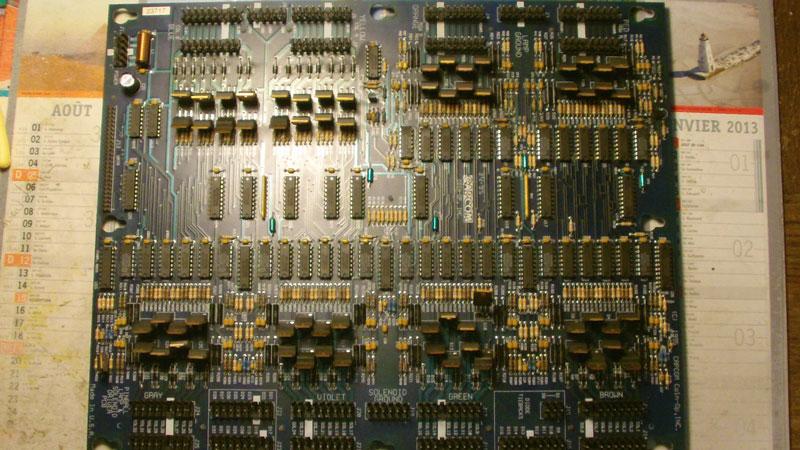

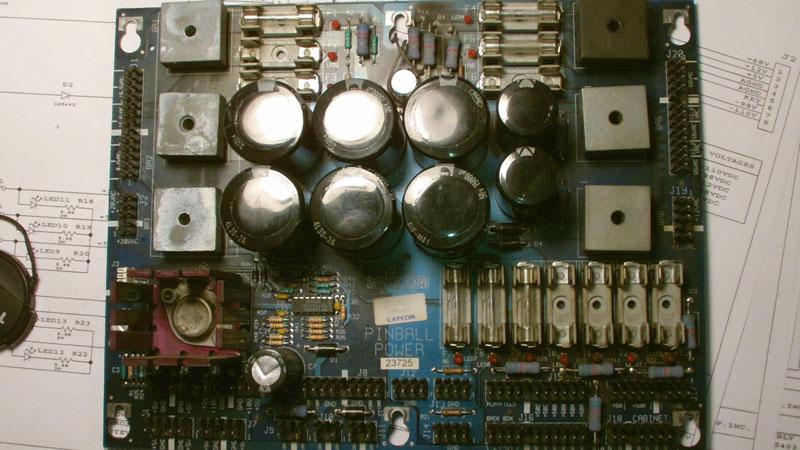

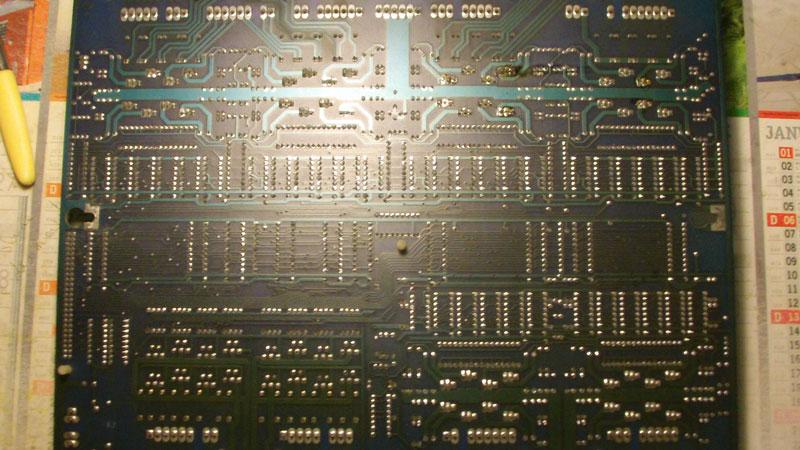

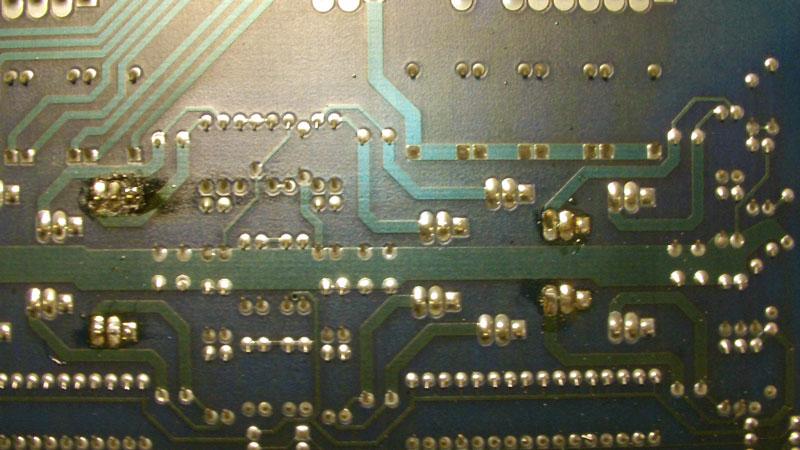

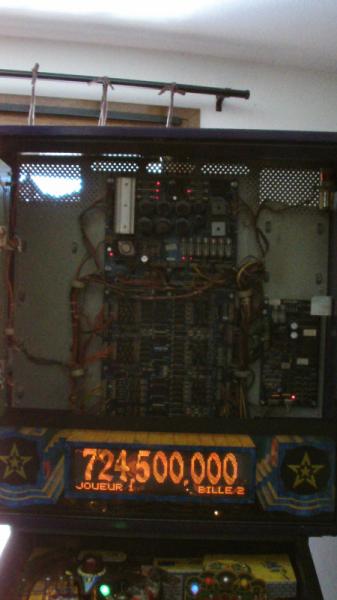

Voilà déjà où j'en suis et voici des photos de la carte.
PS= Le coté "côtelette oublié sur un BBQ" c'est pas moi ! je suis assez grand pour assumer mes conneries mais celle des autres.
Merci.
@+Olm.
Comme dit dans ma présentation, j'ai un PM bien fatigué sur le plan électronique et mécanique.
La caisse est plutôt jolie, il y a au moins ça ...
.Je vais essayé de vous exposer les faits clairement et n'hésiter pas à me reprendre car je vais surement en écrire des grosses ...débil.
Déjà la doc ce trouve sur ipdb, p154-156 pour la power supply, ce que je vais vous décrire maintenant.
Si j'ai bien compris, le but du jeu est d'avoir les 14 leds d'allumées pour avoir les diverses tensions nécessaires ?
Au 1er allumage => il y en a ... 7 ! ( 50% pas mal ) mais j'avais allumés avec tout les connecteurs branchés, grave erreur, au bout de 20 secondes => une de moins donc reste 6 rarale.
Je vous passe les détails ( dessoude pont diode, ressoude, condo mal en point, continuité absente ... )
En clair la précipitation du novice ! bon ça c'est fait ... passons vraiment à la lecture du schéma de la power et c'est une première pour moi, alors j'essaye de comprendre. Je suis les fils de la carte et m'aide avec les schémas ( y'en n'a pas de partout sur cette power, je trouve assez simple à la lecture même si je comprends pas tout ).
Après quelques heur... jours marrto j'ai toutes les leds des pont de diode allumés BR1,BR2,BR3,BR4,BR5 et BR6.
Mais, parce qu'il y a toujours un mais j'ai toujours led9,10,11,12,13 éteintes Et je remarque un manque de continuité entre R9 et R22, j'aime pas trop ça mais je mets un fils coté soudure car ça passe sous les gros condos au centre et pas envie de tout dessouder.
Plutôt une bonne idée ( enfin je crois ... ) car je récupère led9,11et13.
Donc bilan pour le moment, il manque sur la carte led 10 et led 12, mais j'ai rallumée la carte, cette fois uniquement avec les 2 arrivées de courant AC et quand je teste J16 et J17 j'ai 71V sur TOUTES les pins où ils doit y avoir 50V mais la différence est normale je crois car pas en charge par contre je ne comprends pas pourquoi sur toutes les pins, d'après le schéma et comme des leds sont éteintes je ne devrais pas avoir de tension sur certaines pins ? non ?
Voilà déjà où j'en suis et voici des photos de la carte.
PS= Le coté "côtelette oublié sur un BBQ" c'est pas moi ! je suis assez grand pour assumer mes conneries mais celle des autres
.
Merci.
@+Olm.
c'est bien cool

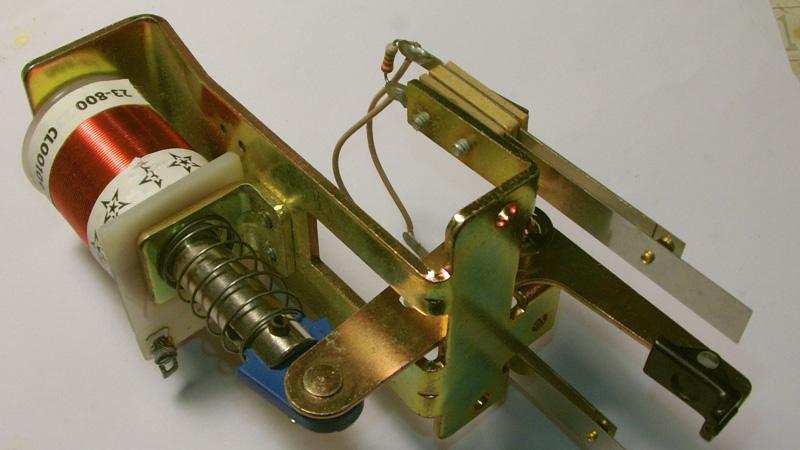

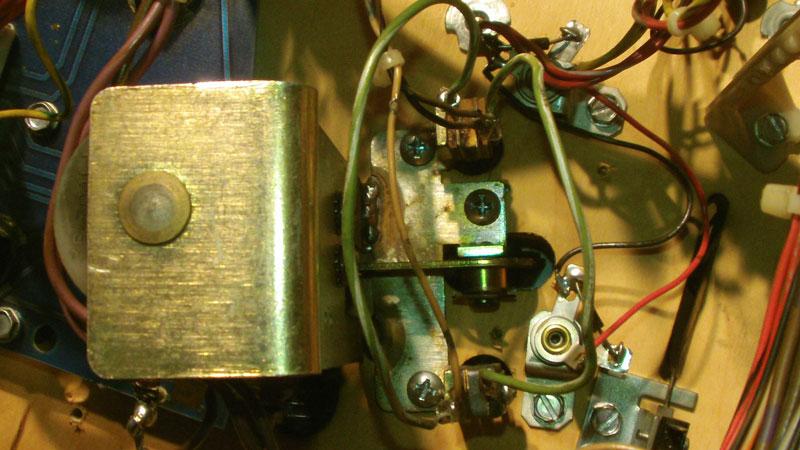

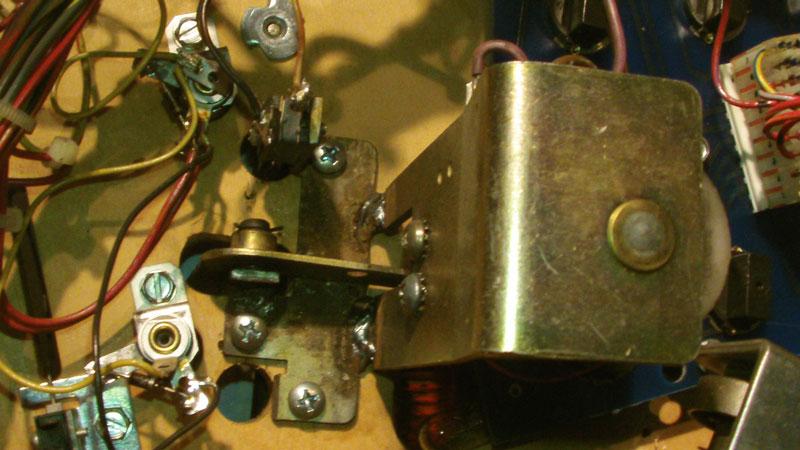

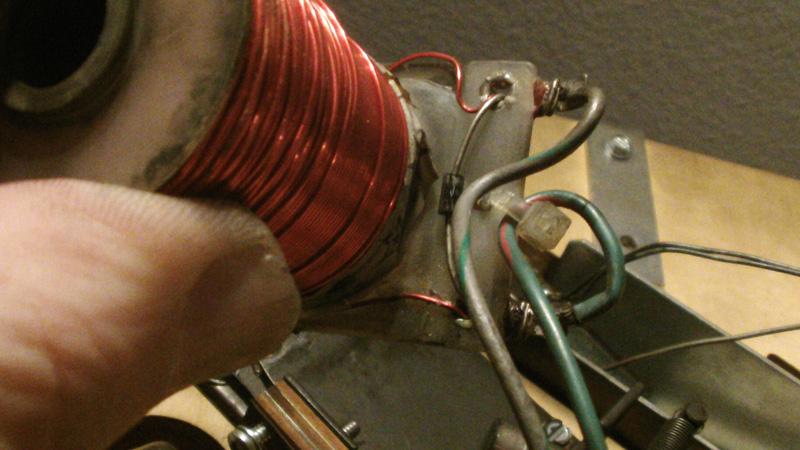

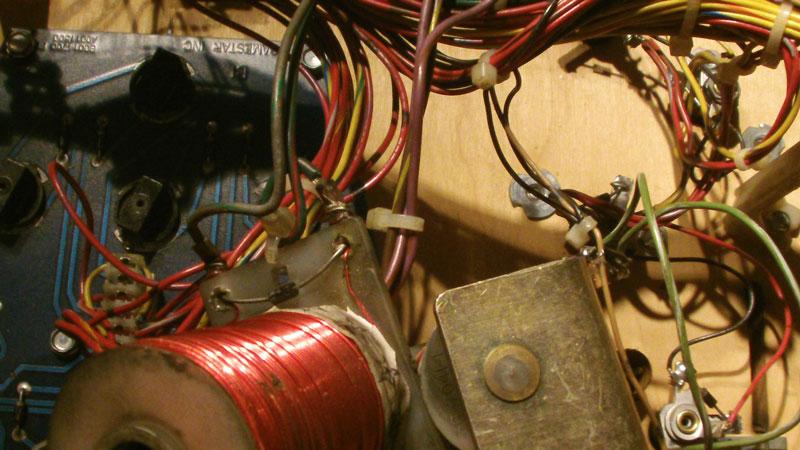

, je devrais aussi refaire les switchs des boutons de batteur.
