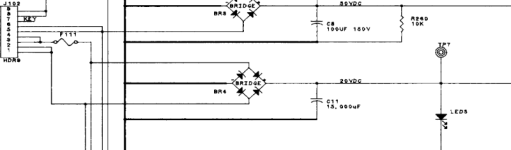

Bonjour à tous, en général on ne mesure pas un composant en circuit sauf si une des pattes n'est pas reliée à un autre composant. Par contre j'ai beau regarder les schémas en ma possession je ne trouve pas le circuit du BR4 ni de la résistance R224. Quelqu'un peut me dire où les trouver? C'est juste pour moi, pour aller un peu de l'avant. Merci d'avance.
Suivez la vidéo ci-dessous pour voir comment installer notre site en tant qu'application Web sur votre écran d'accueil.
Note: Cette fonctionnalité peut ne pas être disponible dans certains navigateurs.
FlipperFrance
Quoi comment ! Pas encore membre ! Franchissez le pas, inscrivez vous avec le mail de votre F.A.I (VPN exclus), et participez à la vie Flippéristique
Resolu Pas de 20V (flash sur WPC-S), Theater Of Magic
- Auteur de la discussion Freeflip
- Date de début
Commence par vérifier les continuités entre chacun des élémentsBon j'ai recharger en étain tout les points de soudure de r224, br4, porte fusible, et changer le condo c11.
Après remontage, choux blanc, toujours pas de 20v sur la carte...
Yep on va regarder tout ça
C'est le gros Switch blanc derrière la coin door, quand on l'ouvre le 20 et 50V. Là dessus j'ai pas de problème, le jus arrive bien sûr j102 et se coupe quand j'ouvre la porte.
C'est un interrupteur de sécurité, qui lorsque l'on ouvre la porte, les tensions dites dangereuses (c'est au dessus de 24V) se doivent d'être coupées afin de protéger l'utilisateur
Pour cela que ce bouton à deux positions
Une quand on ouvre, COUPE le circuit 20 et 50V
L'autre pour que l'opérateur en connaissance de cause puisse travailler sur le jeu, va tirer ce bouton vers lui pour autoriser jusqu’à la fermeture de la porte la mise en haute tension.
Voici l'heureux dénouement de ce post !
j'avais bien une coupure entre le négatif de C11 et BR4 ! Malgré une apparente continuité, car en mode test diode/continuité, le multimètre sonné lorsque l'on testé du négatif du condo C11 au négatif de BR4 et visuellement la piste et rivet semblait nikel !
Donc ne pas se fier à ce genre de test de continuité qui peut être parasité par d'autres éléments, seul le relevé de tension carte alimenté permet d'en avoir le coeur net ! Du moment ou j'ai mit un pti strap entre les deux, j'ai retrouvé mon 20V et mes flash !
Merci à David et vous tous pour vos retours et aide !
j'avais bien une coupure entre le négatif de C11 et BR4 ! Malgré une apparente continuité, car en mode test diode/continuité, le multimètre sonné lorsque l'on testé du négatif du condo C11 au négatif de BR4 et visuellement la piste et rivet semblait nikel !
Donc ne pas se fier à ce genre de test de continuité qui peut être parasité par d'autres éléments, seul le relevé de tension carte alimenté permet d'en avoir le coeur net ! Du moment ou j'ai mit un pti strap entre les deux, j'ai retrouvé mon 20V et mes flash !
Merci à David et vous tous pour vos retours et aide !
