Operation Thunder : problème de lampes contrôlées

[vinz]

Bonjour à tous !

Je viens d'avoir un petit souci pour mon OT.

Petite partie en rentrant du boulot et tout d'un coup, toutes les lampes contrôlées s'éteignent et les flips ne répondent plus.

Fusible des lampes contrôlées grillé.

Je le remplace et il grille à nouveau dès la mise sous tension du flip...

Ca ne me semble pas normal et je sais pas trop où regarder !

Merci d'avance pour votre aide !



[David]

Débranche les deux connecteurs de la carte driver, sur cette dernière en haut à gauche

Vois si cela tient

Sinon ton pont à diode sur l'alim semblerait HS (a vérifier)



[vinz]

Ok, je vérifie ces deux points ce midi !

Merci pour l'info



[vinz]

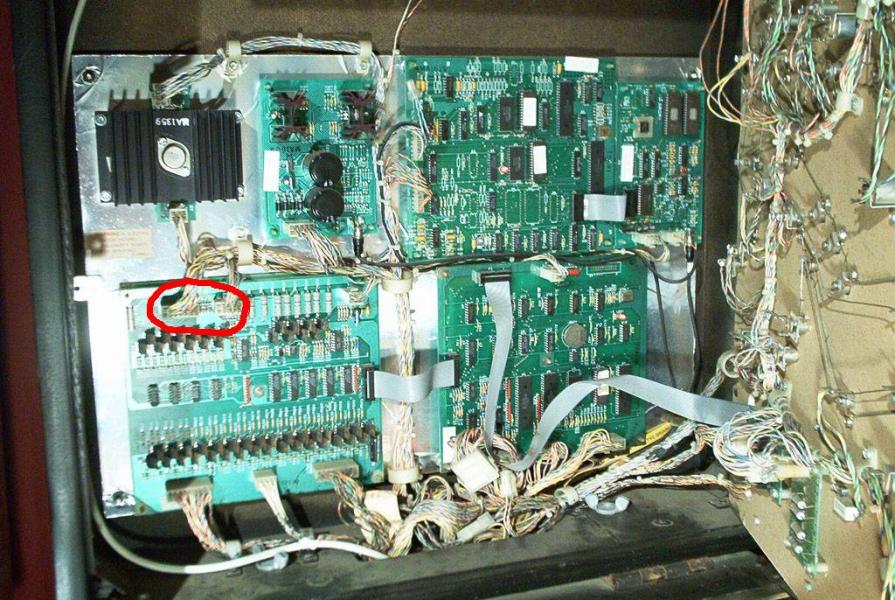

J'ai débranché les deux connecteurs entourés en rouge sur la photo (NB : la photo ne provient pas de mon flip) et le fusible a quand même grillé à la mise sous tension du flip.

Je testerai donc le pont de diode ce soir.



[David]

Tu as déconnecté les bons, bien

Dans ce cas tu as un souci au bloc transformateur

Vérifie cela --> pont de diode



[vinz]

J'ai finalement pas eu le temps de regarder le pont de diode hier soir.

Je fais ça à midi !



[David]

oki



[vinz]

Je viens de tester le pont de diode relié au fusible des lampes contrôlées (F7).
Si j'ai lu le schéma électrique correctement, c'est le pont de diode du milieu (à gauche du transfo).

Les mesures sont les suivantes :
AC -> + = 583
AC -> + = 571
- -> AC = 613
- -> AC = 588

Les diodes me semblent donc toutes passantes mais je sais pas trop comment interpréter la mesure qui est un peu plus élevée que les autres.

Mon problème viendrait-il d'ailleurs ?



[vinz]

D'ailleurs, en étudiant le schéma électrique, la diode qui a une mesure plus élevée que les autres est celle laissant passer le courant allant ensuite au fusible F7 (mais je me trompe peut être dans la lecture du schéma ou dans l'interprétation des résultats !)



[David]

Il serait plus simple de le tester ainsi

Faire un relevé de tension !
EN VAC et VDC



[vinz]

Ok, je fais le test des tensions !



[vinz]

Bonsoir à toutes et à tous !

Je viens de faire les relevés de tensions.

Sur le premier pont de diode (le plus éloigné de la porte), j'ai :
- 9,7 VAC (le schéma électrique indique 10)
- 12,6 VDC (le schéma électrique indique 12)

Sur le second pont de diode, je n'ai aucune tension, ni en VAC, ni en VDC.
Mais j'ai une question bête : est-ce que l'absence du fusible F7 ne perturbe pas la mesure des tensions de ce pont de diode ?

Sur le troisième pont de diode (le plus près de la porte), j'ai :
- 56,1 VAC (le schéma électrique indique 51)
- 75,8 VDC (le schéma électrique indique 48)
Les mesures de ce pont de diode me paraissent bien élevée par rapport à ce qu'il est indiqué sur le schéma électrique.

Merci d'avance pour votre aide !



[David]

Normal car c'est 48 * Racine de 2 --> soit bonne tension a vide

Pour ce qui est du pont à diode ou le fusible est absent, il est clair tu ne peux faire de mesure ainsi
Il le faut présent
Mais s'il claque tout le temps change le pont, mets un pont à diodes 35 Amp à cosses



[vinz]

Ok, je le remplace !

De toute façon, il fallait que je fasses une petite commande sur RP donc ça sera l'occasion !



[vinz]

Bonsoir à tous !

Bon ben à mon grand désespoir, après remplacement du pont de diode par un neuf, le problème persiste : le fusible grille dans les deux secondes qui suivent la mise sous tension.

Donc test des tensions au pont de diode impossible...

J'avoue ne pas trop savoir où chercher ???

Merci d'avance pour votre aide



[David]

Câble que les arrivées déjà du pont soit les AC

Après il va falloir prospecter sur les fils



[vinz]

Ok, je vais faire un essai en câblant que les arrivées AC du pont.



[vinz]

Bonsoir à toutes et à tous !

Nouvel essai ce soir un peu plus concluant.

J'ai donc dessoudé le " - " et le "DC".
Remise sous tension et le fusible n'a pas grillé (je précise quand même que les deux connecteurs en haut à gauche de la carte driver sont toujours débranchés).

Aux tests de tension, j'ai les valeurs suivantes :

- 16,2 sur les deux broches VAC (le schéma électrique indique 16)

- 15,2 sur la broche VDC (le schéma électrique indique + 20).

Merci d'avance pour votre aide !



[David]

On avance

Regarde l'état du condensateur

Teste le stp, possible qu'il soit en court circuit



[vinz]

Je pense que tu parles du condensateur qui se trouve juste à côté des ponts de diode.

Je teste ça dans le week end !
