Old CHICAGO

[jacob]

Bonjour

Je suis à la recherche du schéma technique du flipper OLD CHICAGO de BALLY

A votre bon coeur.



[lolepro]

J'ai pas désolé...

Laurent.



[jacob]

Bonsoir à tous.

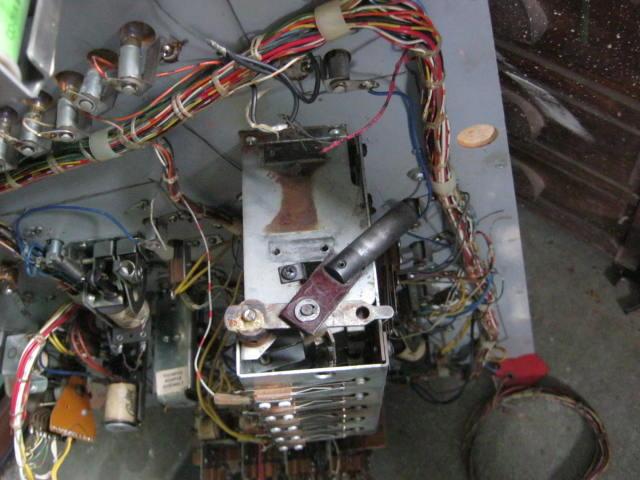

Voilà je viens de commencer la renovation du flipper et déjà une decouverte.
Il manque la bobine de remontée des cibles.

Comme je n'ai pas le schéma et aucune documentation il met impossible de connaître la référence de la bobine.
Quelqu'un aurait-il ce flipper pour me donner le référence et m'envoyer une photo pour que je réalise le support adéquat.

Merci d'avance.

Je vais mettre des photos de le restauration dans le forum "RESTAURATION"



[David]

Quelle est la tension de service ? 24 V



[jacob]

Je connais pas le tension.
La bobine M 21 650 ne serait ce pas la bonne référence ?



[David]

Tu peux voir cela sur le transformateur
Sans doute 24 V

Pour la bobine c'est une grosse c'est sur



[flipper95]

Bally mécanique de cette période 48 volts..



[jacob]

La bobine est une N 21 650.
David y a t il une équivalence ?



[jacob]

Liste des bobines BALLY.



[jacob]

Liste des bobines BALLY.

J'avais joint un fichier avec une liste de bobines mais on ne le voit pas



[David]

Normal c'est un fichier joint que tu avais mis au format docX

Donc non supporté ici
Fait une copie de texte

Mais je te dirais bien une NO 26-1900 si et seulement si tu es en 43 V et tu en coupera la diode
Cela ira je pense si et seulement si 43 V



[jacob]

J'ai trouvé des bobines N21 650 sur un site ....

pas de publicité pour les sites de ventes, voir charte



[alaindeloin16]

J'ai trouvé des bobines N21 650 sur un site ....

pas de publicité pour les sites de ventes, voir charte

c'est la bonne bobine



[jacob]

Voilà le remontage avance.
Petit souci : le jeu garde le double bonus et reste toujours en deux parties.
Que dois je regarder ?



[jacob]

Bonsoir

Existe-t-il un moyen de contrôle comme sur les flippers électroniques ( lampes, bobines,....)



[flipper95]

Bonsoir

Existe-t-il un moyen de contrôle comme sur les flippers électroniques ( lampes, bobines,....)

NON



[jacob]

Je viens de remettre la bobine de remontée des cibles mais celle-ci reste collée lors de la mise sous tension.

Pouvez-vous me dire quoi regarder pour élimiter ce défaut ?



[flipper95]

Tu as un trasistor de claqué sur ta carte solénoïd..C'est sans doute la raison pour laquelle la bobine avait du cramer et qu'elle était manquante ..



[jacob]

Quelle carte !!!!!!!
C'est un mécanique



[flipper95]

Tu as raison ..IL faut que j'arrete l'apéro..
