Mon Black knight ne detecte pas la 3ème bille
- Auteur de la discussion DropTarget
- Date de début
diode mal soudée?
fait pas trop confiance au matos, même neuf
depuis une mésaventure, je vérifie toujours les diodes avant de les mettre quelque part débil
sinon, en cherchant dans l'absurde, mais cela ne coûte rien..... lol:
si mes souvenirs sont exacts, il y a 2 tresses de masse des 2 plateaux qui vont sur la vis du fronton
fait pas trop confiance au matos, même neuf
depuis une mésaventure, je vérifie toujours les diodes avant de les mettre quelque part débil
sinon, en cherchant dans l'absurde, mais cela ne coûte rien..... lol:
si mes souvenirs sont exacts, il y a 2 tresses de masse des 2 plateaux qui vont sur la vis du fronton
Bonjour David, bonjour Medusa,
En fait, en même temps que j'ai effectué l'opération batteur (changement biellettes, plongeurs, etc), j'ai fait d'autres petites interventions un peu partout. J'ai vérifié tous les contacts, j'ai du mal à croire que mon problème vienne du plateau ou du câblage, étant donné qu'en mode "switch test" chaque contact est reconnu individuellement.
Et pour les diodes, j'en ai changé un bon paquet et, ce ne pas être un problème de diode car le problème affecterait une rangée complète dans la "switch matrix". Pas de contact à la masse non plus (vérifié).
La tresse et le fils qui doit être relié à la masse dans le fronton sont bien connectés.
Finalement, j'ai l'impression que cela vient de la carte driver, est-il possible que les CI 7406 ou CI 4049 merdent quand plusieurs contacts sont fermés en même temps ?
En fait, en même temps que j'ai effectué l'opération batteur (changement biellettes, plongeurs, etc), j'ai fait d'autres petites interventions un peu partout. J'ai vérifié tous les contacts, j'ai du mal à croire que mon problème vienne du plateau ou du câblage, étant donné qu'en mode "switch test" chaque contact est reconnu individuellement.
Et pour les diodes, j'en ai changé un bon paquet et, ce ne pas être un problème de diode car le problème affecterait une rangée complète dans la "switch matrix". Pas de contact à la masse non plus (vérifié).
La tresse et le fils qui doit être relié à la masse dans le fronton sont bien connectés.
Finalement, j'ai l'impression que cela vient de la carte driver, est-il possible que les CI 7406 ou CI 4049 merdent quand plusieurs contacts sont fermés en même temps ?
possible
il est plutôt rare que les 4049 soit hs, par contre les 7406 en masse
je ne sais pas si cela peut être une raison de problème sur un sys7, mais d'origine, les cartes driver à partir de sys7 sont différents de ceux d'avant, or à 1re vue la difféerence ne saute pas aux yeux

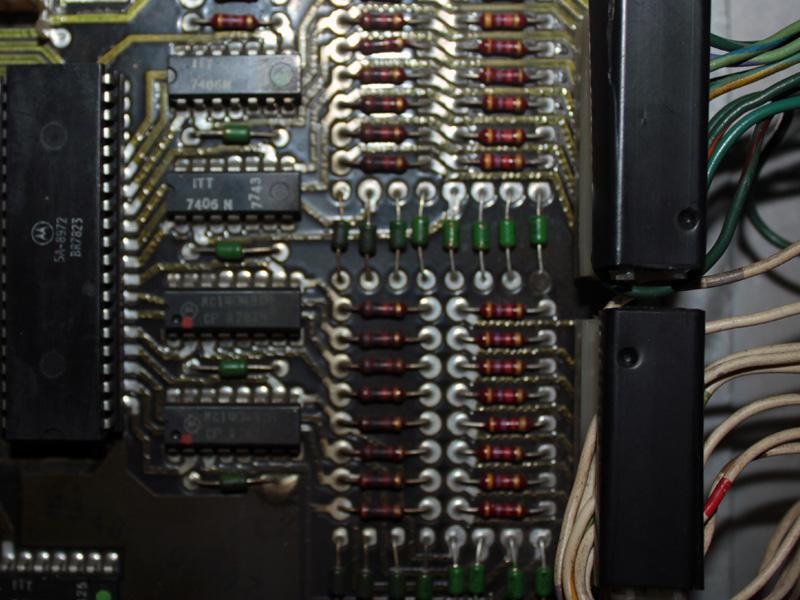

les driver sys7 ont des ponts 0 ohms dans la 1re rangée de résistances
il est plutôt rare que les 4049 soit hs, par contre les 7406 en masse
je ne sais pas si cela peut être une raison de problème sur un sys7, mais d'origine, les cartes driver à partir de sys7 sont différents de ceux d'avant, or à 1re vue la difféerence ne saute pas aux yeux
les driver sys7 ont des ponts 0 ohms dans la 1re rangée de résistances
Bon, après quelques jours de trêve, j'ai repris mes recherches
Chose intéressante, j'ai débranché le bornier des switch drive et j'ai fait en fils volant avec des diodes des liaisons sur les deux borniers (switch drive et switch inputs), je rencontre les même problèmes, c'est donc qu’apparemment, ça ne vient pas du plateau, ni du câblage, mais de l’électronique.
J'ai donc changé un 7406 et le problème n'est toujours pas résolu RAHHHH
Il reste un 7406 et un 4049 que je n'ai pas changé, mais je n'aime pas trop faire cela, car les pistes sont fragiles.
Est-ce que le problème peut venir des condos ? marrto
Chose intéressante, j'ai débranché le bornier des switch drive et j'ai fait en fils volant avec des diodes des liaisons sur les deux borniers (switch drive et switch inputs), je rencontre les même problèmes, c'est donc qu’apparemment, ça ne vient pas du plateau, ni du câblage, mais de l’électronique.
J'ai donc changé un 7406 et le problème n'est toujours pas résolu RAHHHH
Il reste un 7406 et un 4049 que je n'ai pas changé, mais je n'aime pas trop faire cela, car les pistes sont fragiles.
Est-ce que le problème peut venir des condos ? marrto
Alors que le Paris-Roubaix passe à 50 m de chez moi, j'ai préféré me replonger dans ma fameuse panne.
EUREKA !!!! Kontent
Problème résolu. vivi
En fait, cela ne venait pas du plateau, ni des contacts ou diodes.

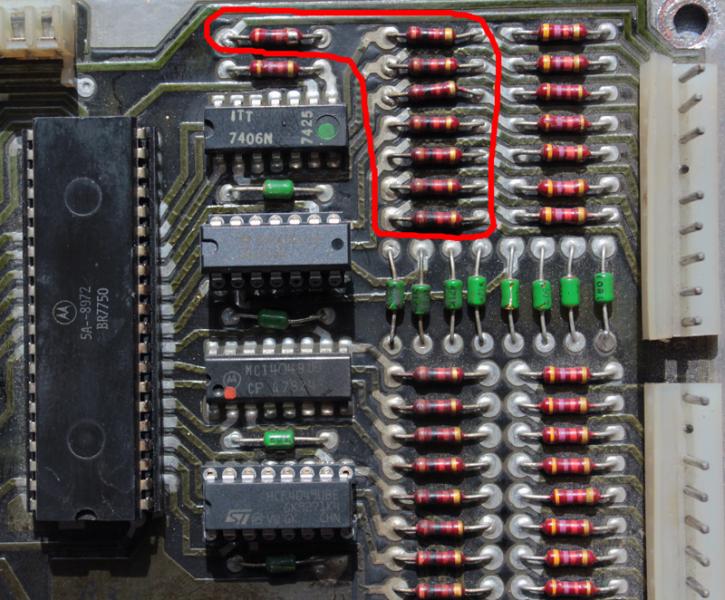

En fouillant dans mes divers documents sur le flipper, je tombe sur une note qui indique qu'il faut shunter 8 résistances du switch matrix.

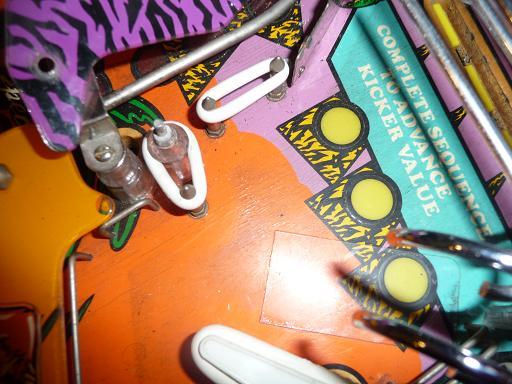

Tiens tiens ! vivi , je décide de shunter en fils volant une résistance en mode switch test correspondant aux 3 contacts du chargeur du bas... Bingo, tout à coup, alors que les 3 swicths fermés du chargeurs sont invisibles, le flipper les détecte dés que je shunt la résistance.

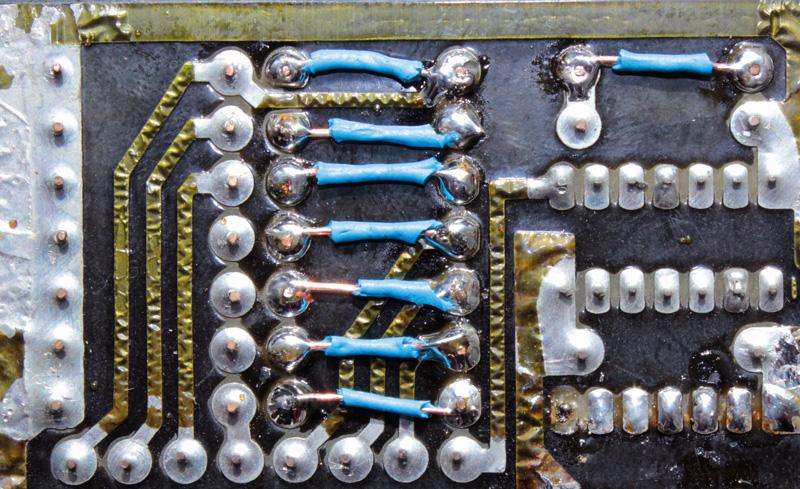

Je décide donc de shunter les 8 résistances
Je lance le jeux, et tout fonctionne parfaitement... Cette fois c'est moi qui ai massacré le chevalier noir récalcitrant !!!
J'en profite pour remercier David, Laurent et Medusa Kontent
EUREKA !!!! Kontent
Problème résolu. vivi
En fait, cela ne venait pas du plateau, ni des contacts ou diodes.
En fouillant dans mes divers documents sur le flipper, je tombe sur une note qui indique qu'il faut shunter 8 résistances du switch matrix.
Tiens tiens ! vivi , je décide de shunter en fils volant une résistance en mode switch test correspondant aux 3 contacts du chargeur du bas... Bingo, tout à coup, alors que les 3 swicths fermés du chargeurs sont invisibles, le flipper les détecte dés que je shunt la résistance.
Je décide donc de shunter les 8 résistances
Je lance le jeux, et tout fonctionne parfaitement... Cette fois c'est moi qui ai massacré le chevalier noir récalcitrant !!!
J'en profite pour remercier David, Laurent et Medusa Kontent
Oui David, moi non plus je ne comprends pas pourquoi.
Peut-être qu'avant cela fonctionnait de justesse, et peut-être que le fait d'avoir changé les diodes a suffit pour que cela ne passe plus.
J'avais changé également 1 des 2 7406 et 4049, peut-être que cela aussi a changé la donne ?
Bon, en tous cas, maintenant tout fonctionne...
Peut-être qu'avant cela fonctionnait de justesse, et peut-être que le fait d'avoir changé les diodes a suffit pour que cela ne passe plus.
J'avais changé également 1 des 2 7406 et 4049, peut-être que cela aussi a changé la donne ?
Bon, en tous cas, maintenant tout fonctionne...
J'avais commencé par changer un 4049...
Dans la note, il est indiqué que l'on doit faire des ponts à la place des résistances sur les modèles de carte driver avant D7997 ou après D8341, je n'ai pas trouvé le numéro sur ma carte driver (où se trouve t-il ?).
J'ai donc pris le risque d'essayer les modifs sans connaître le numéro.
Mais la question que je me pose, c'est pour quelles raisons certaines cartes driver avaient besoin qu'on shunt les résistances ?
Enfin, mon Black knight fonctionne parfaitement et j'en suis très heureux (c'est vraiment un super flipper)
Dans la note, il est indiqué que l'on doit faire des ponts à la place des résistances sur les modèles de carte driver avant D7997 ou après D8341, je n'ai pas trouvé le numéro sur ma carte driver (où se trouve t-il ?).
J'ai donc pris le risque d'essayer les modifs sans connaître le numéro.
Mais la question que je me pose, c'est pour quelles raisons certaines cartes driver avaient besoin qu'on shunt les résistances ?
Enfin, mon Black knight fonctionne parfaitement et j'en suis très heureux (c'est vraiment un super flipper)
pas nécessairement, le fait que Williams ait changé la chose était dû au fait que les jeux en multibille posaient des fois - je dis bien des fois - des problèmes de détection de billes ce qui les aurait poussé à effectuer ce changementDavid a dit:
le pourquoi du comment, j'espérais que tu savais ou avais la réponse 'technique' ou électronique
moi, je me souviens seulement avoir lu la chose
faudra surtout ne pas l'oublier
Ce que je trouve curieux aussi, c'est que les 7406 sont des TTL, alors que les 4049 sont des C-MOS, pourquoi Williams n'a pas mis tout ces circuits là en TTL ou tout en C-MOS ?...
D'accord, je comprends... vivi
