Question Jacks to open

[Ricco 50]

Bonjour à tous me revoilà après avoir restaurer un flipper électromécanique le strato flite j ai récupéré un électronique jacks to open j ai tous démonté nettoyé remonter mais la je branche mais les plombs sautent est-ce que quelqu'un aurais un plan schéma et autres je suis preneur.
Merci à tous
Ah oui tous mes bons voeux !!!!



[flipper95]

mais les plombs sautent

Bonjour Tu parle de quels ""Plombs"" Ton disjoncteur ou ceux de la machine ?? Et si c'est sur la machine lesquels???



[Ricco 50]

Disjoncteur 16A de mon tableau électrique de la maison



[flipper95]

A mon avis La prise Le fil le filtre ou l'inter..



[Ricco 50]

bon je pense qu'il y a un trucs bizarre j'ai le cordon d'alimentation qui arrive sur un boitier puis va sur le transfo et à l'avant j'ai fusible intérupteur et une sorte de prise interne je vais prendre des photos



[Ricco 50]

Voilà je peut en prendre d autres s'il le faut



[flipper95]

Dessoude un fil a la sortie du filtre si ça saute encore c'est soit le filtre ou ta prise



[Ricco 50]

C'est ça le filtre?



[David]

Tout a fait

Sur RP tu auras son remplaçant

Filtre Secteur 6 Amp à cosses

Filtre Secteur 6 Amp à cosses Filtre Secteur Filtre Secteur 6 Amp à cosses

www.restorpinball.com

et tout devrait rentrer dans l'ordre

Prend des cosses avec cela simplifiera et permettra une monte et ou démonte cas échéant



[Ricco 50]

Ok j'ai desoudė un fil comme sur la photo jointe et encore fait sauté le disjoncteur de la prise.



[flipper95]

Donc ton filtre est naze tu vas le trouver comme te l'a indiqué David sur Restorpinball



[Ricco 50]

Bon je prépare un panier sur rp et une autre question sur les afficheur l enveloppes verte dessus normal? Voir photo



[flipper95]

OUI



[David]

Bon je prépare un panier sur rp et une autre question sur les afficheur l enveloppes verte dessus normal? Voir photo

Tout a fait
Cela change la couleur des tubes vert cyan en VERT FONCE
Normale et bien que tu les ai encore



[Ricco 50]

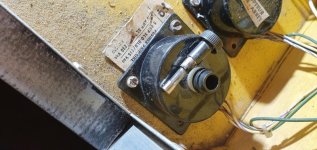

Bonjour voilà filtre alimentation changé le flipper s'allume mais odeur de cramé effectivement au niveau de fusible primaire à côté de l'interrupteur voir photo



[David]

Faudrait que tu démontes tout cela y compris l'interrupteur

Pour vérifier si pas un fil fondu etc ....



[Ricco 50]

Bon vérification des fils ok mis un fusible 10a moins gros car l ancien était à moitié coincé et la ça s'allume sans odeur mais rien d autre comment le lancer?



[Ricco 50]

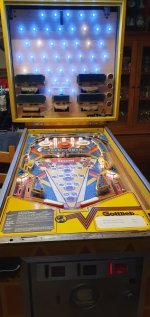

Le voici allumé



[David]

Faut voir tes cartes maintenant aussi et ton +5V



[Ricco 50]

Merci mais voir quoi exactement
