Question Général illumination space station WILLIAMS

[benj0036]

Bonjour a tous,

Toujours dans la remise en service de mon space station, il me reste l'illumination général a remettre en service !
J'ai la bonne tension sur la carte alim de 6,3Vac mais aucune lampe ne s'allume ( GI + l'autre circuit) je ne trouve pas sur la documentation ou chercher le cheminement du circuit illumination général !
Auriez vous une piste ou des infos sur le sujet ?

merci d'avance



[David]

Tes fusibles dans le fronton sont ils bons ?



[David]

Commence par vérifier cela

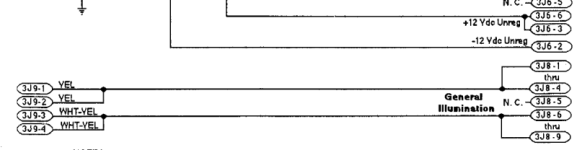

Au fait le connecteur d'arrivée avec 2 fils Jaunes et 2 fils blancs, est il bien branché sur la carte régulation (Power Supply) ?



[David]

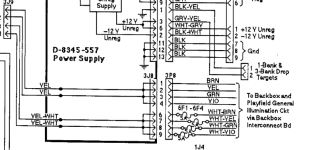

Le 3J9 en question



[benj0036]

Oui bien branché et bonne tension au départ ,les fusibles sont également ok



[David]

Ce qui me chiffonne est NULLE PART

T'es sur que tu as bien 6.3V

MEts voir une ampoule en 3J9-1 et 3J9-3 pour voir

Pas que tu aies le connecteur du transformateur de grillé (s'il en a un)



[benj0036]

J'ai du 5,5Vac sur le connecteur 3P8 puis a l'aval des fusibles 6F1 a 6F4 , les ampoules du fronton fonctionne bien et plus quand je débranche le connecteur 3J9 donc OK .
Par contre les ampoules sous le plateau elle ne s'allume pas du tout



[David]

Tu as un relais sur l'alim (Powwer Board)

Lance le test des bobines et vérifie qu'il soit commandé
