Question Fusible primaire sur Stargate qui saute

[jcoqua]

Bonjour
Suis tout nouveau...
Au demarrage mon Stargate a du cramé le fusible pricipal car rien ne s'allume
Pouvez-vous me dire ou il se trouve et quel amperage pour le fusible
Merci



[flipper95]

Bonjour Commence par les deux fusibles a droite quand tu ouvre la porte des monnayeurs .Après tu as les autres fusibles juste devant sur le montage du transfo .Pour les sonner il faut les sortir



[David]

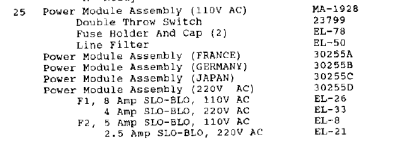

Cela se situe ici



Numéro 25



Donc F1 en 4 Amp et F2 en 2.5 Amp


Et ouala



[jcoqua]

Vous etes trop TOPISSIMES dans la rapidité de votre retour. Pour info je suis en train de reparer ce flipper pour un ami..
Qd il me l'a amené, le fusible F7 (8A) était HS. J'ai commandé des spares chez RP .. chapot pour la rapidité de sa livraison!!!
J'ai remis un nouveau 8A qui a regrillé et depuis plus aucun allumage. Je vous joint deux photos
la premiere avec le boitier a droite du monnayeur .. il n'y a qu'un seul fusible qui est OK, et une sorte d'interrupteur (blanc sur la gauche de la photo) qui était bloqué en position appuyé avec du scotch.
la deuxieme avec le transfo et un seul fusible testé OK.
Qu'en pensez-vous



[jcoqua]

Puis-je tester toutes les bobines avec alim 24V DC exterieure sans risque?



[FrançoisP]

Puis-je tester toutes les bobines avec alim 24V DC exterieure sans risque?

Faudrait régler les problèmes dans l'ordre les uns après les autres....et ici, si rien ne s'allume, c'est pas les bobines qui vont résoudre le problème



[jcoqua]

vous avez raison... désolé



[FrançoisP]

Pour info, le bouton blanc avec un scotch doit être celui qui coupe le courant quand tu ouvres la porte, pour la sécurité.
Faudra voir à ce qu'il soit en service .
Est ce que tu t'ais procuré le manuel de ce Flip ?



[jcoqua]

Non! je ne sais pas ou le trouver



[jcoqua]

le manuel! comme deja dit je suis novice sur votre super site.



[David]

Pour info, le bouton blanc avec un scotch doit être celui qui coupe le courant quand tu ouvres la porte, pour la sécurité.
Faudra voir à ce qu'il soit en service .
Est ce que tu t'ais procuré le manuel de ce Flip ?

Exactement cela
Purée le bricolage

Alors que l'on le tire vers soit pour enclencher

ATTENTION 220V sur ce dernier



[David]

Il doit y avoir du bricolage là

Il manque F1 le porte fusible n'est plus là ..... Garcimore "CHi Chi cela March Pa "



[jcoqua]

Ca a été certainement bricolé, mais il fonctionnait comme ça.. Savez-vous ou je peux trouver le manuel?



[FrançoisP]

Savez-vous ou je peux trouver le manuel?

Généralement, tu crées un Post avec ta demande, et ceux qui l'on te demanderons ton mail en MP



[David]

OUala, a mettre dans la rubrique Règle des jeux pour la question demande
