    Frein moteur, son utilité et remplacement.


    Mais à quoi sert il donc ?
    En fait le frein moteur sur les moteur mécanique Gottlieb, permet au bon moment de stopper le moteur de manière forte, car il existe de l'inertie dans l'ensemble de réduction du moteur

    Ceci évite alors que les contact soient légèrement décalés, et ou qu'un ensemble soit ouvert ou fermé anormalement

    Le calage est important car dès lors que le moteur à fait tourner le disque de 5 ° cela peut engendrer le premier pas du programme

    Soit il faille qu'il soit toujours calé entre 0 et disons au pire 3 ° afin que les contacts ne soient pas déjà actionné au point de départ

    Ce point de départ en question, le degré 0° est donné par le moteur et ce frein justement


    -Où se trouve t il?

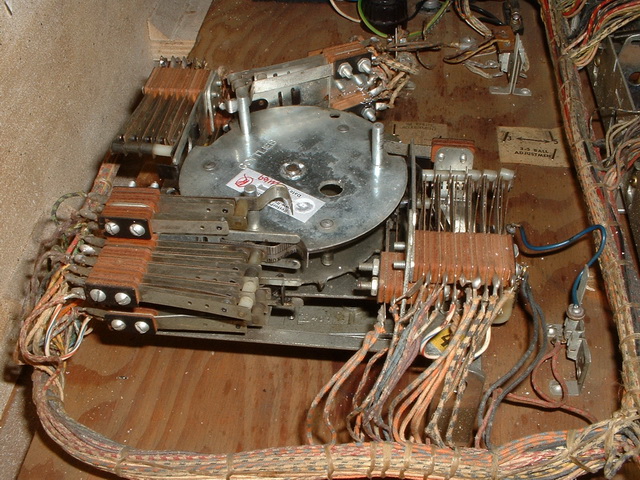

    Voilà une photo qui répondra facilement à votre question

    [​IMG]


    -Tient il n'y en à pas ?

    Bien voilà le cas de figure ... Il est cassé comme toujours
    A force de travailler le pauvre

    Bien on va le refaire

    -Comment le refaire ?

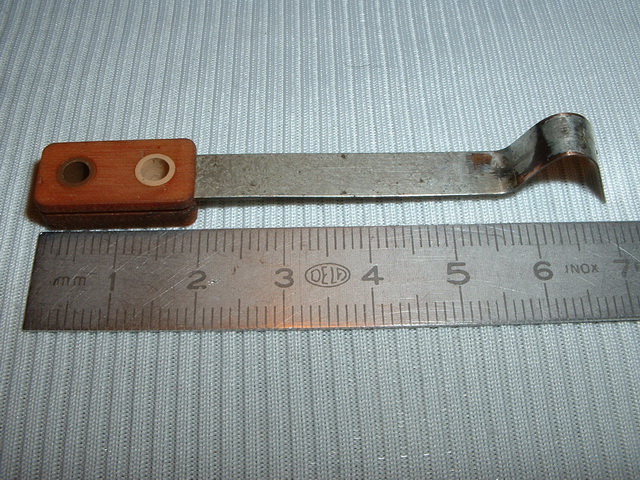

    Voici à quoi il doit ressembler

    [​IMG]

    Comment refaire cela ?
    Oh il ne nous faut pas grand chose

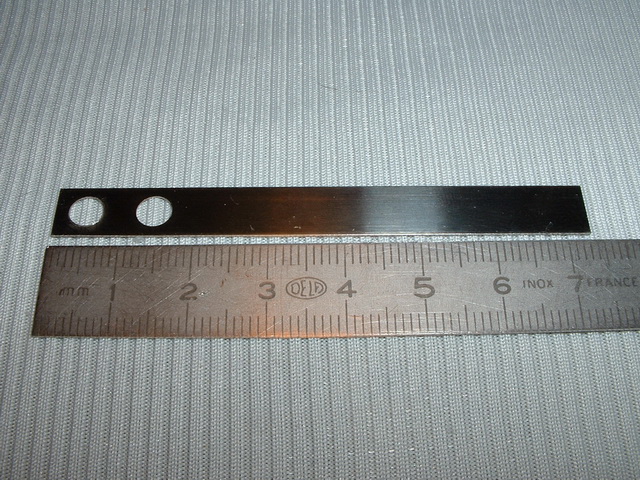

    Une lame ressort de 73 mm suffit mais une de 93 ira bien aussi ;)

    [​IMG]

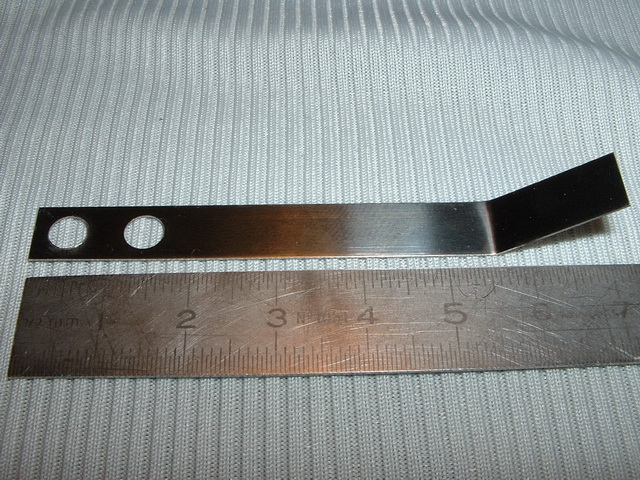

    Vous la pliez à 55 - 56 mm en faisant un angle de 45°

    [​IMG]

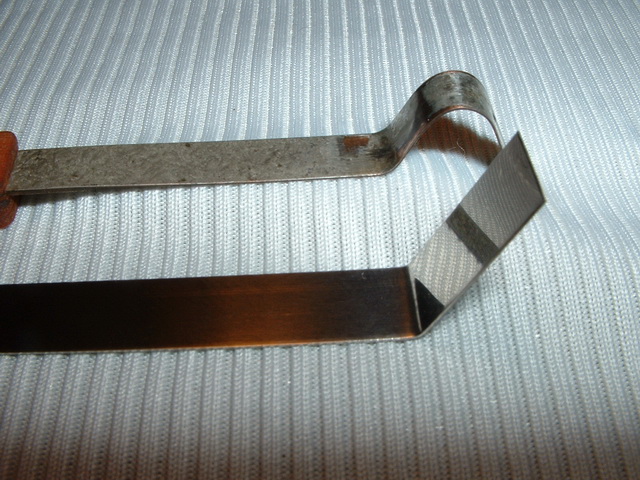

    Regardez cela donne la même allure déjà

    [​IMG]

    Bien on a déjà bien avancé, mais il y a un mais ...
    Comment faire cette fichue courbure
    On a pas de machine à cintrer nous ..... ;(

    Mais il y a toujours un idée

    Prenez un forêt de 9 mm de diamètre environ

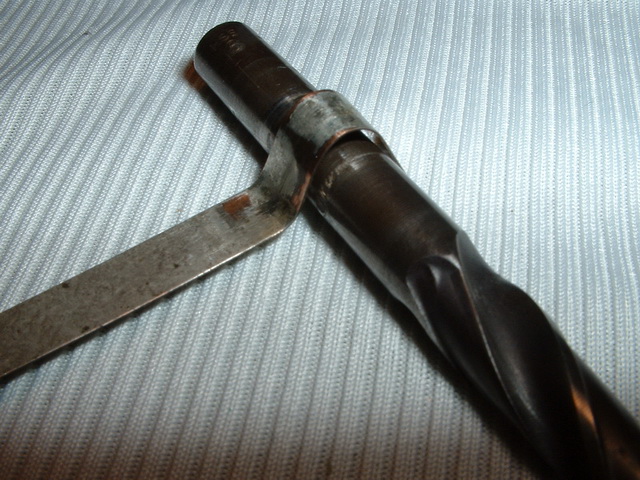

    Regardez curieusement cela épouse parfaitement le plis en question, cette courbe (non imaginez pas la courbe d'une hanche de femme :D .... )

    [​IMG]

    Hey bien voilà on a trouvé

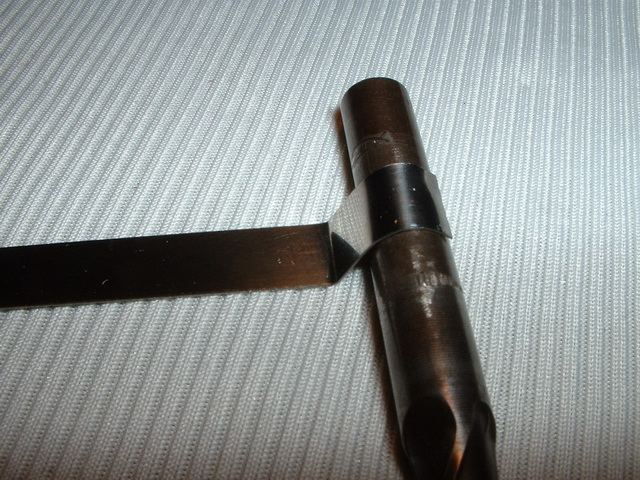

    Il suffit de plier le bout de la lame ainsi, en roulant la lame sur le forêt
    Et le tour sera joué

    [​IMG]

    On a gagné, c'est tout bon

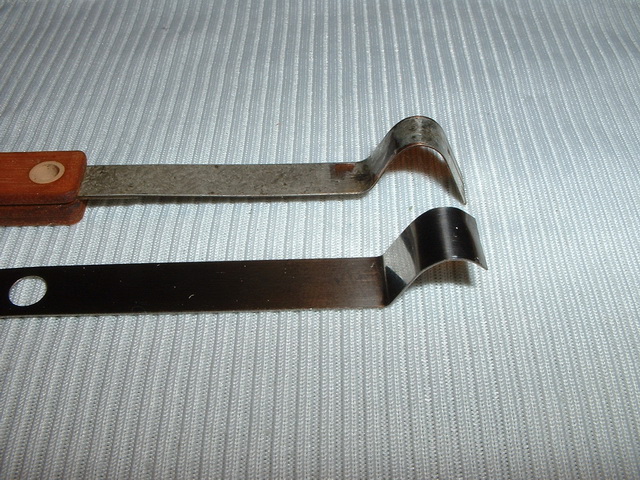

    Voici le résultat final

    [​IMG]

    On voit bien qu'il n'est pas aussi long ici, mais cela ne sert à rien de plus, car le plot du haut du moteur est très fin en diamètre et ce dernier alors sera plus vite passé, encore moins son passage et le frottement sera moindre au final


    Voilà une bonne petite astuce pour refaire ce fichu frein très souvent absent
    Vous trouverez cette lame sur ma boutique RP (Restorpinball)


    Bon flippp, direction un P'ti flip maintenant ;), une vitrification en cours pour le réveil :D
