merci . demain je controlerai les fusibles . ce pont de diode je le controle comment ? quand j interviens sur le flipper il est toujours hors alimentation et prise secteur debranchée .
FlipperFrance
Quoi! Comment! Pas encore membre d'FF ! Franchissez le pas, incrscrivez vous avec le mail de votre F.A.I (VPN Exclus) et participez à la vie flippéristique
Question flippers street fighters 2
- Auteur de la discussion jessyjames51
- Date de début
Tout simplement

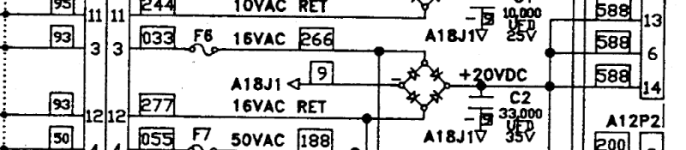

Tutoriel - Tester un pont de diodes avec un multimètre sur la fonction diode
Flipper hors tension Tester chacune des 4 diodes du pont. Un Test dans le sens passant (450mV à 600mV) (mesures 1, 2, 3, 4), si on approche trop du 0mV, pont HS et un Test dans le sens bloqué (mesure 5, 6, 7, 8), si une diode et passante, pont HS.
www.flipperfrance.com
Dernière édition par un modérateur:
bonjour voici une photo du multimetre je le regle comme ca pour tester ?
MERCI
![IMG_6388[1].JPG](https://www.flipperfrance.com/data/attachments/43/43206-1f13544b6e11f3b5603c318f71d0d3f6.jpg?hash=HxNUS24R87 "IMG_6388[1].JPG")
MERCI
Dernière édition par un modérateur:

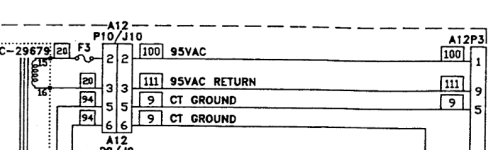

bonsoir pour l eran c est le porte fusible F3 un petit ergot est cassé sur celui ci ecran ok
test des trois diodes dans le sens passant
1 0.464 0.463 0.455 0.455
2 0.450 0.450 0.457 0.457
3 0.440 0.465 0.439 0.465
test dans le sens bloqué
1 0.700 puis de 1 a 1 monte OL a peu pres en 45 secondes EX 0.700 0.701 0.702 0.703 .............. OL
2 0.900 puis idem au 1
3 0.800 puis OL apres 1 seconde ( 0.800 0.900 OL )
LES FUSIBLES SONT OK
MERCI
test des trois diodes dans le sens passant
1 0.464 0.463 0.455 0.455
2 0.450 0.450 0.457 0.457
3 0.440 0.465 0.439 0.465
test dans le sens bloqué
1 0.700 puis de 1 a 1 monte OL a peu pres en 45 secondes EX 0.700 0.701 0.702 0.703 .............. OL
2 0.900 puis idem au 1
3 0.800 puis OL apres 1 seconde ( 0.800 0.900 OL )
LES FUSIBLES SONT OK
MERCI
bonjour je viens de tester les 3 diodes en VDC j ai une valeur sur le multimetre affichée 047.5 puis quand je teste le multimetre affiche OL SUR LES 3 DIODES
MERCI
MERCI
C'est pas vraiment ce qu'il t'a demandé je crois. Il faut juste prendre la tension.
bonsoir tension des 3 diodes
diode 1 12.8 V
diode 2 22.6 V
diode 3 73.3 V
MERCI
diode 1 12.8 V
diode 2 22.6 V
diode 3 73.3 V
MERCI
sur la carte cpu il y a deux nappes une en haut et une sur le coté gauche je sors et remet laquelle ? il y a une photo sur la page 1 merci
bonsoir . j ai sortie et remis en place la nappe a plusieurs reprise toujours le probleme . du coup j ai retesté mes 3 diodes
diode 1 test 1 4.64 4.64 4.54 4.54 test 2 OL OL OL OL TENSION 13.2 VOLTS
diode 2 test 1 4.55 4.55 4.49 4.49 test 2 OL OL OL OL TENSION 23.1 VOLTS
diode 3 test 1 4.64 4.64 4.40 4.40 test 2 OL OL OL OL TENSION 73.6 VOLTS
reset carte cpu toujours probleme
merci
diode 1 test 1 4.64 4.64 4.54 4.54 test 2 OL OL OL OL TENSION 13.2 VOLTS
diode 2 test 1 4.55 4.55 4.49 4.49 test 2 OL OL OL OL TENSION 23.1 VOLTS
diode 3 test 1 4.64 4.64 4.40 4.40 test 2 OL OL OL OL TENSION 73.6 VOLTS
reset carte cpu toujours probleme
merci
bonjour la nappe coté CPU aucun probleme pour la sortir coté driver impossible de la sortir j ai peur de la cassée . y a t il une technique pour la sortir? et la pile 2430 je ne l ai jamais changée elle sert a quoi cette pile dans la carte CPU ?
MERCI
MERCI
Ah, si ça sort pas, c'est peut être une piste, car ultra oxydé. Les piles sur CPU servent à garder les configurations ( scores, freeplay, Extra ball etc....).
Quand je regarde vos photos, ça me semble pas oxydé, donc peut être juste coincé.
donc il faut juste tirer sur la prise de la nappe avec deux doigts ?
Ne pense pas à la pile au lithium et n'y touches absolument pas
Si tout va bien , elle vivra encore 20 ans sur le jeu
Oublie cela c'est pas la cause de pannes ici
POur la nappe sur la driver, cela doit venir assez facilement
Fait voir un gros plan, pas qu'il y ait eu bricolages aussi
OK CE SOIR C EST FOOTBALL J IRAI CHEZ MON FILS DEMAIN POUR LA PHOTO ET ALLEZ LES BLEUS ......
