Resolu flipper ice fever afficheur

[Jukemian]

bonjour je viens acquérir un ice fever
J'ai un problème affichage
j'ai interverti les afficheur le problème ne se déporté pas donc par ou commencer
Il y a également une carte de débrancher d'après les plan sa serait le reset merci de votre aide



[David]

Cela est assez simple on va dire

Soit tu as un UDN HS sur un des afficheurs et cela fait un court circuit sur les deux (sont liés par paire si tu veux)

Soit tu as un connecteur avec une broche (cosse tout simplement HS)

Soit un 7404 sur la cpu à grillé

Soit l'ensemble des 3 maux


Pour la carte au dessus de la cpu, enleve là définitivement et aussi le connecteur en TC1 sur la cpu retire le
Sert à rien si faire des emmerdes



[Jukemian]

OK je vais vérifier tous sa j'ai déplacer afficheur en haut à gauche avec celui de haut droite
Pourrais tu me configurer un panier avec tous le kit élastique qu'il faut pour se model merci



[David]

Attention si tu déplaces et qu'un UDN est en Court circuit la cpu sera doublement grillée .... Tu prends des risques

Je ne fais pas de panier, ni les paniers de mes clients, les mecs allé allé ..... tout est sur la boutique

Kit caoutchoucs - GOTTLIEB - ICE FEVER

Kit caoutchoucs - GOTTLIEB - ICE FEVER GOTTLIEB Kit Caoutchoucs, Gottlieb, Ice Fever

www.restorpinball.com



[Jukemian]

OK merci je vais regarder déjà ça



[Jukemian]

Bonjour je dit que je vais vérifier oui les connectiques je peux mais pour le 7404 et udn on peut les teste sans osciloscope ou pas les 7404 je peux les remplacer pour éliminer déjà se problème il sont sur support mais un non merci



[FrançoisP]

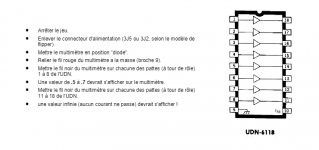

Les UDN au miltimetre



[Jukemian]

OK je vais faire sa merci question bête flip.allume ou éteint
aussi j'ai vue que la.diode du 5v nais pas allumé



[FrançoisP]

C'est noté "Arrêter le jeu".....Donc...



[Jukemian]

Oui logique OK je fais sa merci



[Jukemian]

donc voilà
Entre 987654321 j'ai entre 7.76 et 8.04
Sauf sur un des afficheur j'ai 7.76 entre 8 et 9 et le reste rien donc sa doit être lui le coupable par chance il et sur broche David tu en vends



[Jukemian]

Voici



[Jukemian]

Bon alors la je comprend plus j'ai enlever affichage et recontrol et la jais bien entre 7 et 8 je reconnecte et pareil j'ai entre 7 et 8 donc



[Jukemian]

J'ai reverifier avec un autre multimetre il sont tous bien entre 5 et 7



[FrançoisP]

Si les UDN sont bons, vois au niveau 7404....si tu as les schémas, regarde celui qui serait en cause



[Jukemian]

J'ai le chema il faut que je commande des 7404 pour le remplacer ou on peut les tester maintenant c plus 2 mais 3 digit qui ne s'allume plus



[Jukemian]

Je pense qu'il faut que je refasse les connecteur mais je c pas les quelle commander et si il faut un outils special



[FrançoisP]

maintenant c plus 2 mais 3 digit qui ne s'allume plus

Fort probable les connexions dans ce cas

Cosse, 0.156 pouce, 22-26 AWG

Cosse, 0.156 pouce, 22-26 AWG Cosses Cosse, 0.156 pouce, 22-26 AWG

www.restorpinball.com



[Jukemian]

Oui je.pense.il a un digit de revenue donc pareil avant 2 digit je vais voir pour trouver connecteur et tous changer tu c c quoi comme connecteur



[FrançoisP]

Il me semble que tu devrais avoir les auto-denudants
mets une photo pour voir si c'est ceux d'origine
