Si le fait de 'grounder' le transistor actionne bien le solénoïde cela veut dire que ta connectique et le solénoïde sont bons.

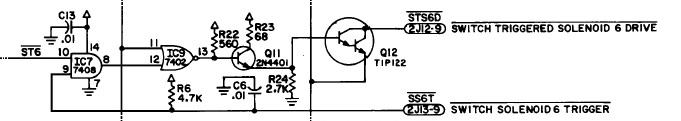

Donc le problème se situe en amont. Voilà le diagramme qui nous concerne entre le PIA et le connecteur 2J12:
Contact ou CPU -> IC7 (7408) -> IC9 (7402) -> Q11 -> Q12 -> 2J12
Comme tu as changé Q11 et Q12 on va les éliminer de l'équation. Le PIA est supposément neuf donc on l'enlève aussi. Il nous reste IC7 (7408) et IC9 (7402).
Je dirai qu'il faut tester ces composants et justement c'est possible avec un simple DMM en mode teste diode d'après le si tu as la bible Marre Vinne, aide toi et le ciel t'aidera alors:
Donc le problème se situe en amont. Voilà le diagramme qui nous concerne entre le PIA et le connecteur 2J12:

Contact ou CPU -> IC7 (7408) -> IC9 (7402) -> Q11 -> Q12 -> 2J12
Comme tu as changé Q11 et Q12 on va les éliminer de l'équation. Le PIA est supposément neuf donc on l'enlève aussi. Il nous reste IC7 (7408) et IC9 (7402).
Je dirai qu'il faut tester ces composants et justement c'est possible avec un simple DMM en mode teste diode d'après le si tu as la bible Marre Vinne, aide toi et le ciel t'aidera alors:
For a 7408, put the red lead on ground (pin 7), and put the black lead on pins
1,2,3, 4,5,6, 8,9,10, 11,12,13. A reading of of .4 to .6 should be seen for each pin
(a reading lower than .2 is a big sign of a bad chip).
Les 2 chips se testent pareil, tu mets ton DMM en position teste diode, tu positionnes le fil rouge sur la pin 7 et tu testes toutes les autres pins. Tu dois avoir entre .4 et .6 entre chaque pin. Si tu vois moins de .2 quelques part le chip est mort.For a 7402, put the red lead on ground (pin 7), and put the black lead
on pins 1,2,3, 4,5,6, 8,9,10, 11,12,13. A reading of of .4 to .6 should be seen for
each pin (a reading lower than .2 is a big sign of a bad chip).
