Question Différentiel qui saute - allumage Frankenstein

[fredopassion]

Pas grave, c'est juste que l'on sache de quoi on parle
Et, ou, essai aussi de brancher autre chose sur la prise du flipper si ça disjoncte pas, c'est que ça viens du flipper.



[David]

Pour le peu que je vois sur le tableau électrique, un C10, totalement insuffisant
Il faudrait le remplacer par un C16 mais bon t'es pas chez toi c'est plus chaud alors



[David]

Te conseillerais bien celui là

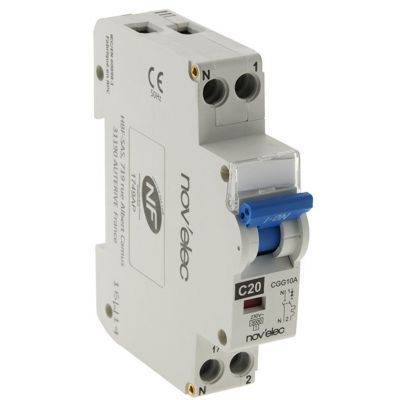

Disjoncteur 20A Nov'Elec Resi9 230 V 2 pôles | Castorama

Disjoncteur 20A Nov'Elec

www.castorama.fr

MAIS tu dois avoir du 2.5 mm² pour les fils
Et comme je lis LUMINAIRES ..... faut un peu oublier



[Drakken]

Te conseillerais bien celui là

Disjoncteur 20A Nov'Elec Resi9 230 V 2 pôles | Castorama

Disjoncteur 20A Nov'Elec

www.castorama.fr

MAIS tu dois avoir du 2.5 mm² pour les fils
Et comme je lis LUMINAIRES ..... faut un peu oublier

Il est marqué luminaires mais cela englobe que 2 lampes et 2 prises.
Rien sur l'autre prise et même lumières éteintes le flip est susceptible de faire disjoncter...
Branché sur une autre prise (avec rallonge car obligé...), pas de coupure à signaler.
A surveiller.



[zechadonoz]

Salut les amis,
un discjoncteur C10 disjoncte thermiquement vers les 11-12A au bout de quelques minutes en surcharges et magnetiquement, donc en court circuit, a partir de 50A ( 5x I nominale)
pour un calibre C16 ce sear 16-18A en surcharge et 80A en cour-circuit.

Lors de la mise sous tension, le transformateur peut tirer un courant d appel eleve.
Quelqu un connaitrais le courant d appel lors de l allumage d un flip?



[David]

Faudrait faire ce tests oui
Avec un analyseur numérique, ou ampèremètre numérique (qui supporte les fréquences) voir la courbe que cela donne



[zechadonoz]

je dois avoir une pince de courant avec un mode inrush...je vais testé en esperant qu elle ne soit pas surcalibré.



[mkael]

Ca me semble normal que ca saute au demarrage avec un disjoncteur 10A (j'ai meme essaye pour etre sur), ca ne sauterait pas avec 16A ...



[Drakken]

Je viens de vérifier mon tableau et évidement le seul disjoncteur en 10A c'est celui ou est le flip...
Quand on a pas de chance.
Je vais devoir me coltiner la rallonge pour accéder à la prise à l'autre bout ad vitam.

Par contre, mais s'agit peut-être la d'un autre problème, le F3 de la PPB continu de claquer régulièrement (GI de bas de plateau).
Ca commence à me revenir cher en fusibles...
Si quelqu'un a une piste je suis preneur... (ou alors j'ouvre un autre sujet avant de me faire taper ).



[Fish57]

Bonjour, vérifie le connecteur CN8 et démonte la carte alim. pour y vérifier les soudures de ce même connecteur.



[David]

Sur la ppbord, quel est l'état de J5 ?
Bien refait ?
quand tu mets le jeu en route est ce que ay bout d'un certain temps les pinces de fusibles chauffent ?
Tu as bien mis un fusible de 5 amp ?



[Drakken]

Bonjour, vérifie le connecteur CN8 et démonte la carte alim. pour y vérifier les soudures de ce même connecteur.

J'ai déjà refait le CN8 il y-a 2 mois car je n'avais pas de GI dans le fronton (début de brulure sur le connecteur).

Sur la ppbord, quel est l'état de J5 ?
Bien refait ?
quand tu mets le jeu en route est ce que ay bout d'un certain temps les pinces de fusibles chauffent ?
Tu as bien mis un fusible de 5 amp ?

Je viens de checker le J5: il est d'origine mais bien propre autant coté carte que connecteur.

Pour la chauffe je vais sacrifier un doigt ou 2 pour vérifier.
Les nombreux fusibles que j'ai passé étaient tous des 5A SB...
Le problème pourrait pas venir d'un faux contact sur un bouton... genre le start ?
L'ampoule a claqué il y-a de ca 1 semaine et depuis que je l'ai changé hier ca claque le F3.



[Drakken]

Je sais que je suis une quiche en électricité... alors quelqu'un pourrait-il m'expliquer ?
Pourquoi, sur les pattes de mon fusible claqué, j'ai 6.1V alors que (par exemple) sur celui de la GI supérieur du plateau (qui fonctionne très bien) j'ai 0.0075 ?



[Fish57]

Voici le lien sur le problème que j'avais eu avec le mien

Resolu - Problème éclairage GI plateau sur Flipper Frankenstein

Bonjour, je créer un autre post qui avait commencé sur un autre problème "Problème écran Frankenstein", mais qui par la suite à dérivé sur un autre souci à propos des lumières GI du plateau suite à une modif que j'ai refait à l'origine. Sur la carte Alim. il y avait un connecteur "magouillé" de...

www.flipperfrance.com

Vérifie le pont de diode au testeur.



[lioevry]

Je sais que je suis une quiche en électricité... alors quelqu'un pourrait-il m'expliquer ?
Pourquoi, sur les pattes de mon fusible claqué, j'ai 6.1V alors que (par exemple) sur celui de la GI supérieur du plateau (qui fonctionne très bien) j'ai 0.0075 ?

on ne mesure pas une tension entre les deux coté d'un fusible!!!
(par contre tu peux messurer entre un coté et la masse )
si c'est cela que tu fais tes mesures sont pas si mauvaises (aux bornes d'un fusible claqué tu mesures un truc bizarre avec la tension qui arrive au fusible d'un coté et une référence bizarre de l'autre)
sur un fusible bon, qui est un fil de résistance quasi nulle c'est normal qu'il n'y ait pas de différence de potentiel (d'ou ta mesure très faible de quelques mV)



[Drakken]

on ne mesure pas une tension entre les deux coté d'un fusible!!!
(par contre tu peux messurer entre un coté et la masse )
si c'est cela que tu fais tes mesures sont pas si mauvaises (aux bornes d'un fusible claqué tu mesures un truc bizarre avec la tension qui arrive au fusible d'un coté et une référence bizarre de l'autre)
sur un fusible bon, qui est un fil de résistance quasi nulle c'est normal qu'il n'y ait pas de différence de potentiel (d'ou ta mesure très faible de quelques mV)

Ok merci, je m'en souviendrais.

Voici le lien sur le problème que j'avais eu avec le mien

Resolu - Problème éclairage GI plateau sur Flipper Frankenstein

Bonjour, je créer un autre post qui avait commencé sur un autre problème "Problème écran Frankenstein", mais qui par la suite à dérivé sur un autre souci à propos des lumières GI du plateau suite à une modif que j'ai refait à l'origine. Sur la carte Alim. il y avait un connecteur "magouillé" de...

www.flipperfrance.com

Vérifie le pont de diode au testeur.
Voir la pièce jointe 33337

Je ferais un check de ce pont de diode demain.
C'est un des rares (avec celui de la PPB) que je n'ai pas changé.



[zechadonoz]

Je sais que je suis une quiche en électricité... alors quelqu'un pourrait-il m'expliquer ?
Pourquoi, sur les pattes de mon fusible claqué, j'ai 6.1V alors que (par exemple) sur celui de la GI supérieur du plateau (qui fonctionne très bien) j'ai 0.0075 ?

lors d`une mesure de tension tu mesures une difference de potentiel
comme le fusible est claquê il y a coupure, entre les 2 bornes, tu mesure alors la difference de potentiel presente. entre les 2 bornes.
Lorsque le fusible est conducteur tu as la meme tension au 2 bornes du fusible, donc 0V de difference de potentiel ( car il y a un liaison directe ), tu mesure alors 0 volt.



[Drakken]

Donc... mesures prisent.

Rien à signaler sur le pont de diode de l'alim.
Par contre celui de la PPB... c'est peut-être pas la même.
La ou sur celui de l'alim je trouvais des OL la je tombe sur des 2,68 (normal ?).



A-B = 0,514
B-A = 2,68
B-C = 0,514
C-B = 2,68
C-D = 2,68
D-C = 0,532
D-A = 2,68
A-D = 0,521

Vous en dites quoi ?



[Fish57]

Alors attention, sur le pont de diode il y a un sens pour prendre la tension il y a 2 + et 2 - . Tu mets ton multimètre sur diode, le + sur un + et le - sur un - . Si tu prends bien ton multi annonce 0000, donc bon, si ça annonce autre chose la diode est HS, il y a 4 diodes dans le pont de diode, donc 4 mesure à prendre.



[David]

Mais que faites vous !!!!
Le pont de diode n'a aucun rapport avec votre soucis d'éclairage ici
C'est pour le +12 et -12 V et ou le +50V bobines sur la ppboard
Aucun rapport
N'allez pas dans de fausses direction

Ici son souci est la Gi
