Data East Checkpoint, problème afficheur et carte alim.

[stef]

C'est vrai que sur un flipper, il a pas mal d'ampoules ...
J'ai quelques ampoules (3 ou 4 au total) qui ne s'allument pas
Elles sont visibles sur le plateau principal, accessibles par dessous avec un support 1/4 de tour qui se visse sur un circuit imprimé lui même fixé sous le plateau de jeu.
J'ai interverti le support et l'ampoule avec d'autres, ca ne change rien
Il me semble qu'il y a 1 résistance par ampoule à proximité de celle-ci
C'est pour ça que je pensais à cette résistance
Le circuit imprimé a l'air quant à lui en bon état

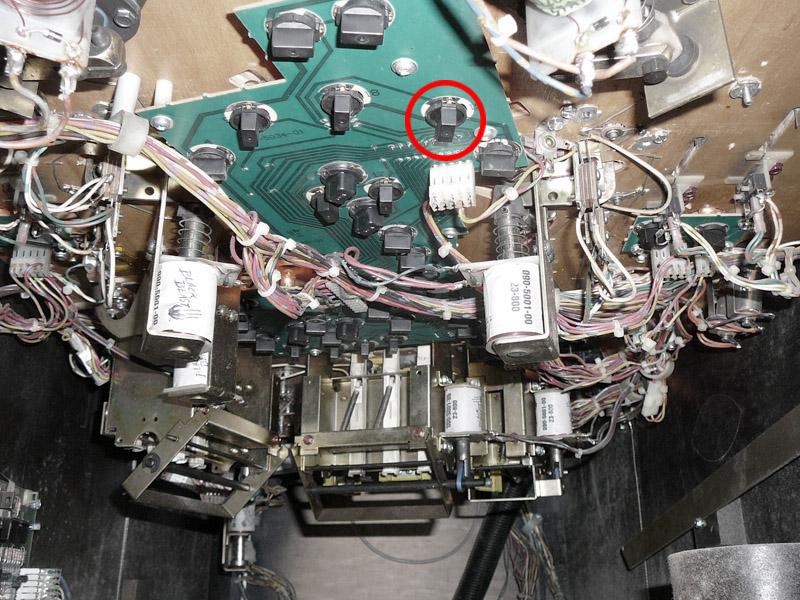

une photo pour mieux comprendre :



[laurent]

Slt Stef

je suis en pleine bricole sur la chose que toi
alors la hesite pas a demonter la plaque avec toute tes lampes quand tu vas voir l'etat de grace qu'il a dessus
"la partie que tu voie pas" c'est impressionnant

pour tes lampes qui s'allument pas, ton connecteur a coup sur, vue que tu as interverti des lampes avec leur culot , ce connecteur chauffe pas mal avec toutes ces lampes hesite pas egalement a refaire une belle masse
quand tu vas le demonter tu vas comprendre " les pin sont fine" perso j'ai mes connecteurs noirci par la chaleur

un culot peut etre defectueux aussi mais a verifier, mais j'y crois pas , je suppose que tu as testé tes lampes ?

perso j'ai pas de resistance sur le mien , regarde aussi si tu aurais pas une piste coupé ou une soudure sur la carte au niveau de ton connecteur qui serait cassée

enfin tout cela ce fait trés facilement

bon couarge
@+



[stef]

merci de ta réponse
j'ai démonté ce soir une petite carte pour commencer ou je n'ai qu'une ampoule sur 2 qui s'allume
Les pistes paraissent sont en bon état, le connecteurs aussi
les ampoules sont neuves
changer le suppport d'ampoule ne change rien

il faut que je m'achète de nouveau une pile pour faire fonctionner mon multimètre pour mieux comprendre le problème, je crois que vais surtout changer de multimètre ...
a chaque ampoule, il y a bien une résistance
c'est peut-être elle la fautive ...



[laurent]

as tu testées tes diodes sur ta plaquette que tu as mis en photo ? ta carte est nickel effectivement.
par contre ce que tu appel des" resistances" sont en faite des diodes , si tu en as de claqué effectivement pas de lampe qui s'allume ton souci viens de là

test les , si elle sont ok il est possible que ton souci soit plus loin, remonte sur la carte de commande de lampes alors mais dans un premier temps " tes diodes a tester"

@+



[stef]

ok, c'est donc des diodes marrto
je vais chercher comment les tester ...



[stef]

après quelques recherches ... le test d'une diode se ferait avec un multimètre en position omhètre
- valeur différente dans un sens ou dans l'autre
pour une diode germanium : valeur de 03/04 v
pour une au silicium valeur de 0,5/0,6 v

si vous pouvez me confirmer au novice que je suis en électronique ...
merci



[marco21130]

pour une diode multimetre sur diode
ensuite tu dois avoir a l affichage de 0.5 a 0.6 quand la pointe de touche noire est sur la bague et 1 dans l autre sens autrment il y a des chances qu elle soit claquer
fait tes mesures en ayant isoler le composant autrement ta lecture risque d etre faussee



[David]

OUi test de diode

Mais souvent le soucis vient du connecteur sur le circuit, mal soudé, ou alors des douilles rotative (Twist Lock)

Si tu regardes un article ou j'ai refait un Baywatch tu verras ce que j'ai fait de ces cartes, nettoyage

Autre chose, quant cela merdouille comme cela, je conseille de nettoyer la partie étamée ou vient de loger le support Twist Lock.
Souvent le point de contact entre étain, et laiton fait avec l'humidité une zone non conductrice



[stef]

Bonsoir tout le monde
Après avoir changé plusieurs éléments de décor en plastiques que j'ai eu la chance de trouver en neuf , il a fonctionné un certain temps; il est vraiment top ce flipper !!
il y a quelques temps, l'afficheur s'est arrêté, en fait il s'allume au démarrage indiquant DOT78 2/20/91 et s'éteind.

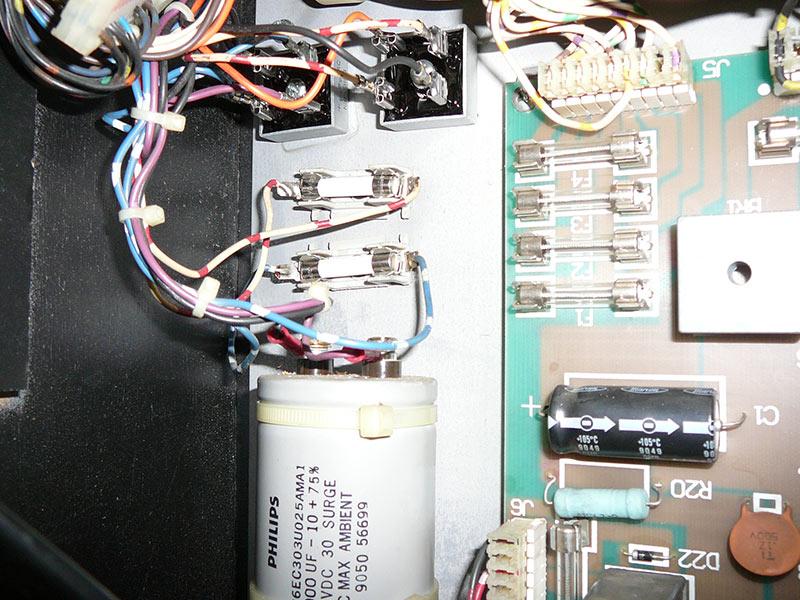

Après recherche sur le forum ,j'avais inspecté du côté des 2 fusibles en dessous des 2 ponts de diodes et au dessus du gros condensateur (en bas à gauche du fronton)
Il m'a semblé que c'était le fusible d'en bas qui était fautif, je l'ai enlevé, je suis passé à autre chose, le temps a passé ... je ne le trouve plus ! il me reste palus qu'à en acheter ...

Sur le manuel il est noté 8ASB
sur ce post nervousbreakdom indique qu'il s'agit de fusible 8A 32v 313 (slow blow)
http://www.flipperfrance.com/forum/viewtopic.php?id=7317&p=3

J'ai cherché sur le site de David, je ne trouve pas
http://www.restorpinball.com/index.php?option=com_virtuemart&page=shop.browse&category_id=66&Itemid=54
D'un autre côté, je vous rappelle que mon niveau en électronique est proche du zéro
si vous pouvez m'indiquer un lien pour en commander sur le site de David, ça serait sympa !

Pareil pour les 2 ponts de diodes qui juste au dessus, je suis preneur d'un lien pour en commander au cas ou !
Merci



[zackmk2]

Pour commander sur restor pimball, tu as le lien en page d'accueil sur flipperfrance



[stef]

Pour commander sur restor pimball, tu as le lien en page d'accueil sur flipperfrance

merci zackmk2, le lien du site, je l'ai déjà . J'ai déjà commandé il y a 3 ans quand j'avais remis en route mon flipper avec les services de David pour la réparation de la carte d'alim. qui en avait bien besoin !

C'est le lien de ce type de fusible que je cherche et des ponts de diodes



[David]

8 Amp tout simplement en 6*30 mm



[stef]

merci David

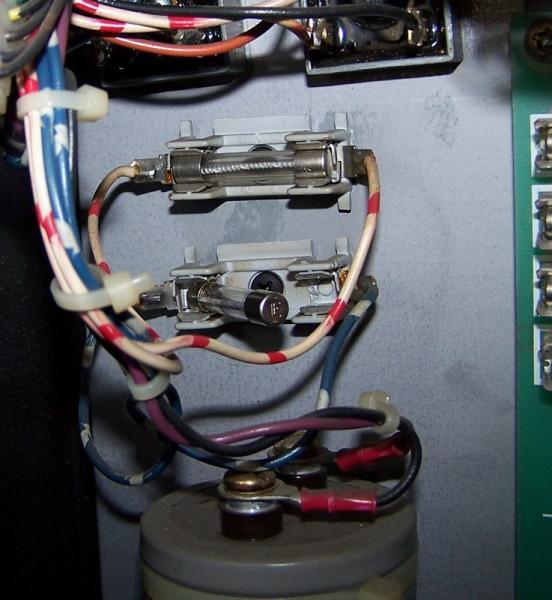

J'ai des 8A tr EN 6X32 avec un fil très fin au milieu, pas comme sur la photo ou l'on voit un fil plutôt épais et irrégulier.
Ca peut convenir ? Ce n'est peut-être pas des fusibles ''slow blow'' ?



[David]

Il faut QUE des retardés ....



[zackmk2]

Si c'est des fusibles rapides ils claqueront de suite, ainsi tu sauras



[stef]

c'est bien ce que je pensais, ça ne devait pas être les bons modèles
Je vais commandés des retardés en 8 Amp
http://www.restorpinball.com/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=662&category_id=66&option=com_virtuemart&Itemid=54

David, peux tu me donner le lien sur ton site marchand pour les ponts de diodes qui sont juste au dessus, au cas ou ça soit eux
Merci



[David]

Tu as été renseigné ce matin
Rien de tel qu'un coup de fil



[stef]

exact
en attente de livraison avec les 2 ponts de diodes que je vais changer par prévention
A suivre ...



[stef]

Ca fonctionne de nouveau ! C'est les enfants petits et grand qui vont être contents ...
J'ai changé les 2 ponts de diodes et les 2 fusibles.
Merci David et les autres



[stef]

Me revoilà déjà !
Tout a fonctionné pendant environ 2 heures. Après l'avoir éteint et rallumé, la panne est revenue. A savoir que l'afficheur reste éteint.

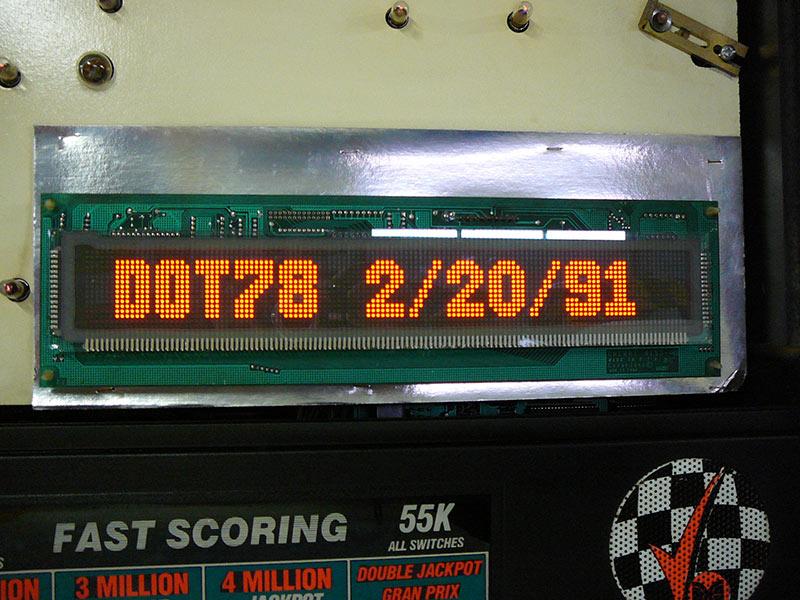

Au démarrage, le message ''DOT78 2/20/91'' apparait une fraction de seconde et ensuite l'afficheur s'éteint. Par contre le flipper fonctionne correctement mis à part ce problème.

J'ai testé avec un ohmmètre mes 2 fusibles de 8Ah, il sont bons, je les ai de nouveau changé au cas ou.
J'ai testé également les 2 ponts de diodes en prenant 8 mesures par pont de diodes, eux aussi semble ok.
J'ai d'alleurs testé mes anciens ponts de diodes , ils étaient bon également.

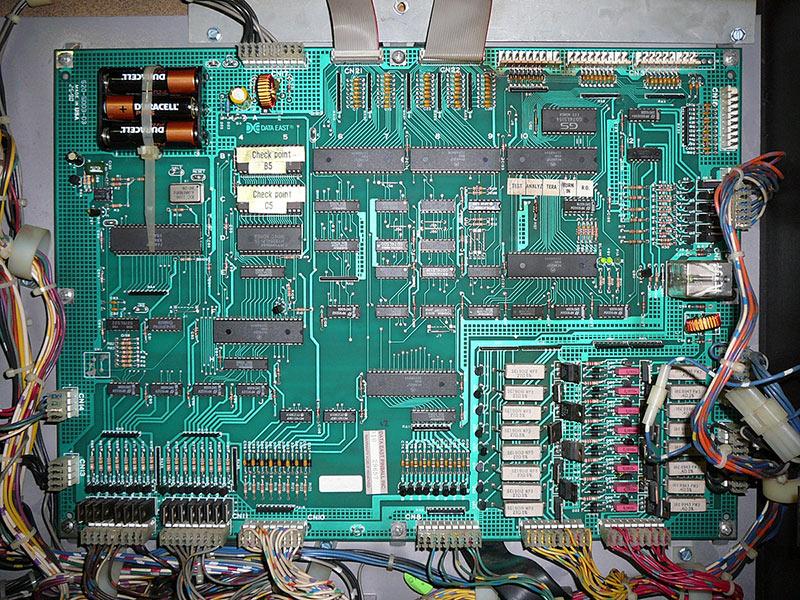

J'ai remarqué que l'afficheur s'éteint au moment ou la led blank s'allume sur la carte principale (là ou il y a les 3 leds PIA/+5V/BLANK) . Une piste ?

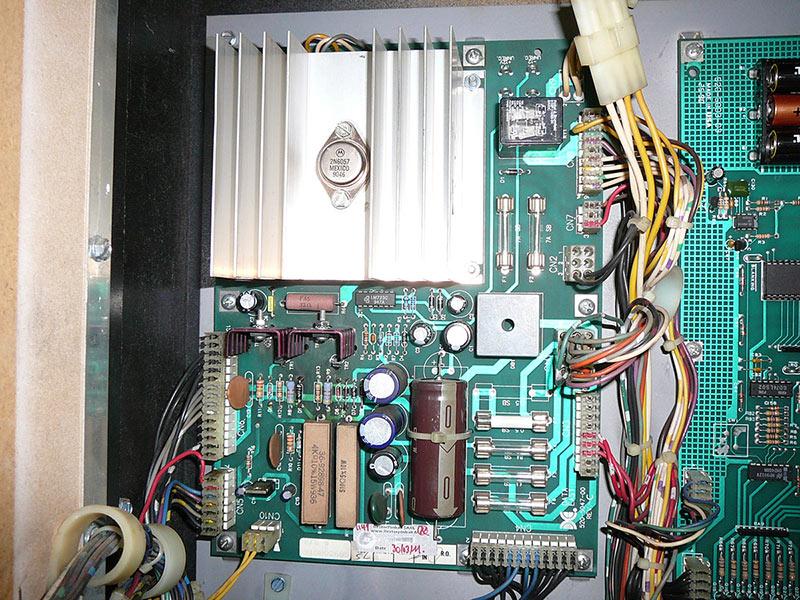

Après je ne sais pas si c'est un problème de connections, de carte d'alimentation ou autres ...

Je suis preneur de toute piste sachant que je ne suis pas un spécialiste et mes connaissances en électronique sont limitées ...

Merci de votre aide.
je mets quelques photos si ça peut aider ...
