Data East Checkpoint, problème afficheur et carte alim.

S

stef

Non Membre
Bonjour
après une petite présentation ikoo, je rentre dans le vif du sujet !
J'ai un flip data east checkpoint depuis bientôt 13 ans, super jeu, très réactif, je m'en lasse pas, c'est pour dire ...

Il est tombé en panne depuis bientôt 2 ans, je l'avais remisé et depuis quelques jours je me suis décide à le refaire fonctionner !
La panne avait commencée comme ça : Affichage partiel sur l'afficheur et puis plus rien !
C'est apparement courant comme panne sur ce type d'afficheur au vue de leur âge
Reste à voir si c'est l'afficheur ou l'alimentation ou les 2 !

Sans grande connaissance en électronique, j'ai sortie la doc d'origine dans le placard depuis plus de 10 ans !
J'ai vérifié le connecteur CN5 sur la carte d'alim, RAS, les connecteurs sur l'afficheur également, RAS.
L'erreur que j'ai faites ensuite ... a été d'enlever les piles pour les remplacer, jusqu'à là tout allais bien sauf que sans afficheur, je peux plus le rédémarrer ! snif ... (pas de moneilleur)

je ferai des photos la prochaine fois des cartes et du flip
Voilà quand même ce que j'ai déjà vu de mon côté :
sur la carte d'alim, j'ai le fusible F7 HS, j'ai voulu le remplacer, rien n'y fait enfin si, il faut vite éteindre car on sent le chaud quand je le remplace ... du coup plus de fusible F7 pour le moment ce qui m'a pas empêcher de jouer une partie il y a peu en allumant le flip et en appuyant au hasard (car plus d'afficheur) sur les boutons de test, j'ai eu droit à une partie et depuis plus rien, nada !!!
une partie en 2 ans, c'est peu ...

Le temps de dépanner mon multimètre qui n'a plus de pile ... je vais tester les tensions en sorties de carte d'alim. au niveau de la CN5, la doc mentionne :
-98V
-110V
+68 V
+12V
+5V
on verra bien ce que ca donne, ca me semble bien pour commencer ?
a suivre avec des photos de la bête extérieure et surtout intérieure y compris le petit afficheur en 128x16
ikoo


David

Big Boos
Membre du personnel
Big Boos
Bvennue sur FF


ON va juste laisser la présentation ici et des photos de ta machine

Pour ce qui est du soucis de l'afficheur, parlons en au forum, flipper électroniques

Bon plaisir sur FF et bonne participation

ikoo et bon flippp

S

stef

Non Membre
un petit tour du propriétaire en images ...

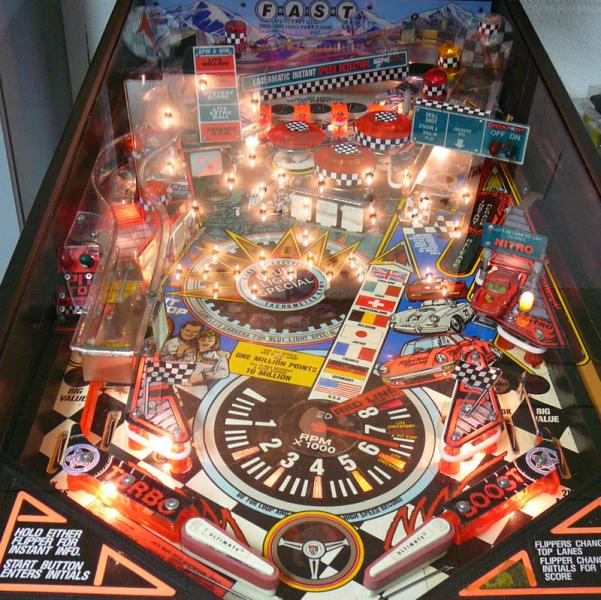

vue générale de mon data east checkpoint, 1991
état moyen, il a vécu mais je l'aime bien, c'est le mien depuis 1998 ;)

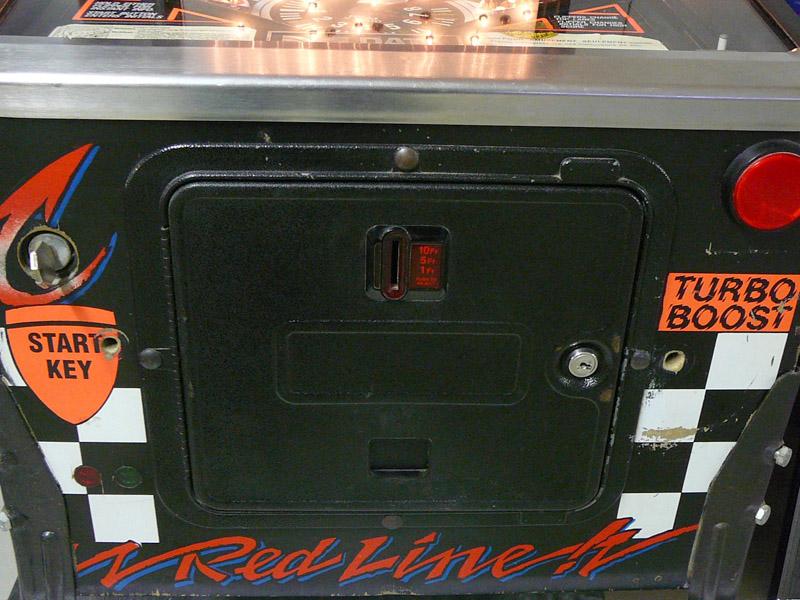

Il faudra que je rebouche les 2 trous en facades et faire une retouche peinture ...



pas de moneilleur, le pro qui me l'avait vendu en 98 l'avait supprimé pour la vente

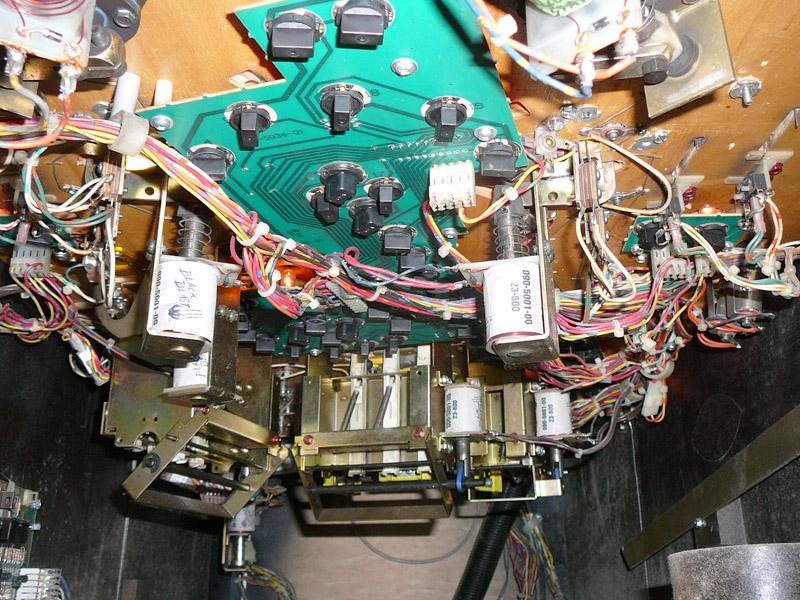

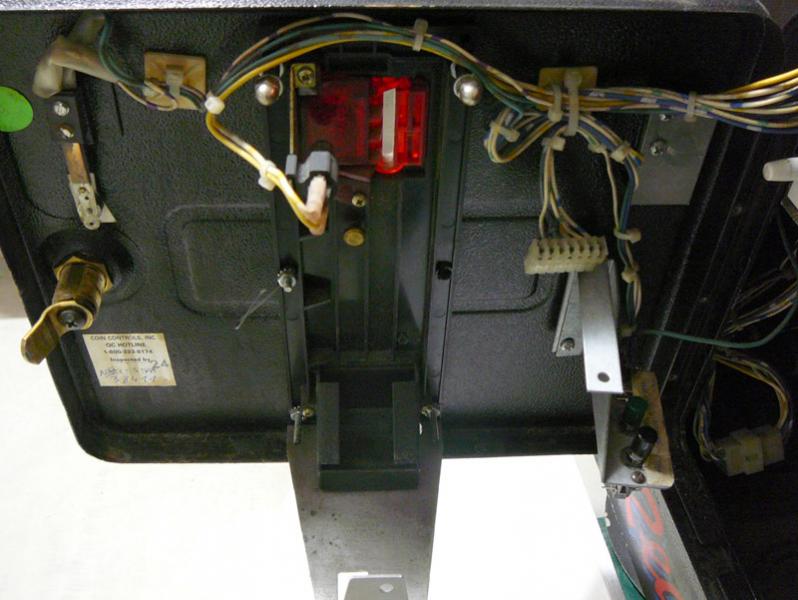

le dessous

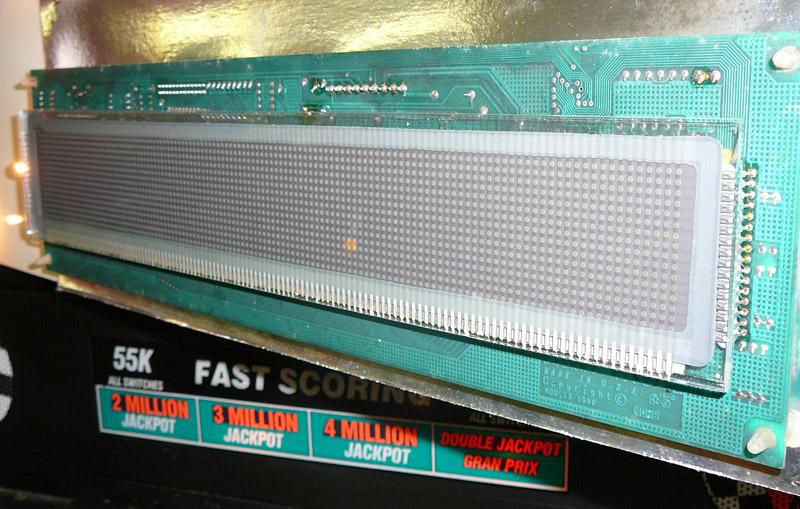

l'afficheur 128/16 éteind depuis bientôt 2 ans ...

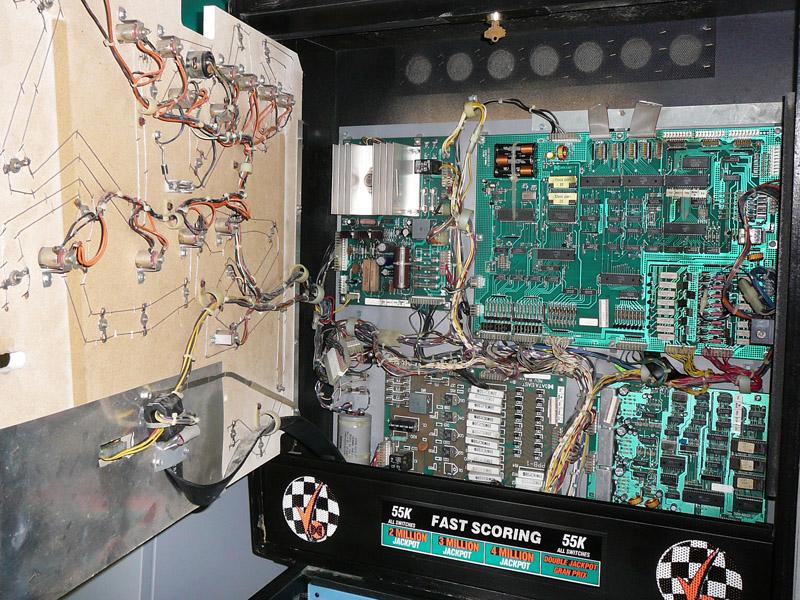

les tripailles de la bête !

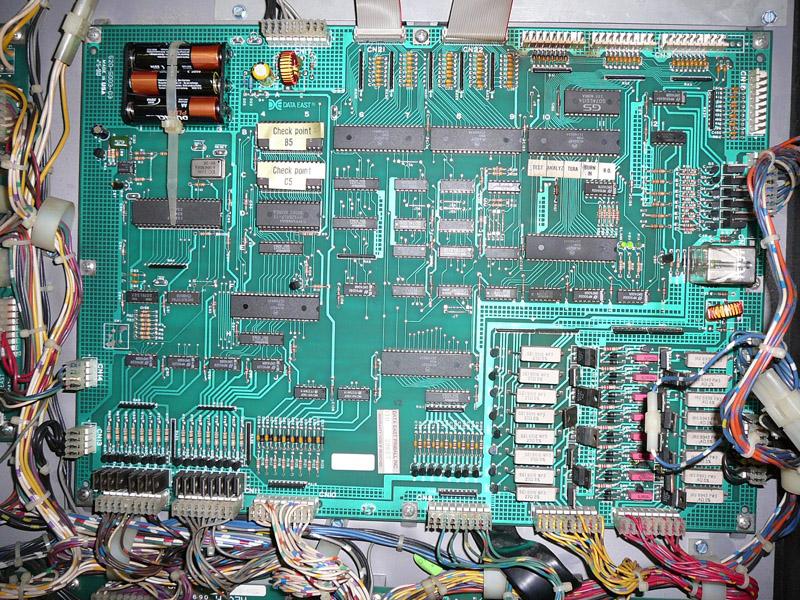

carte cpu

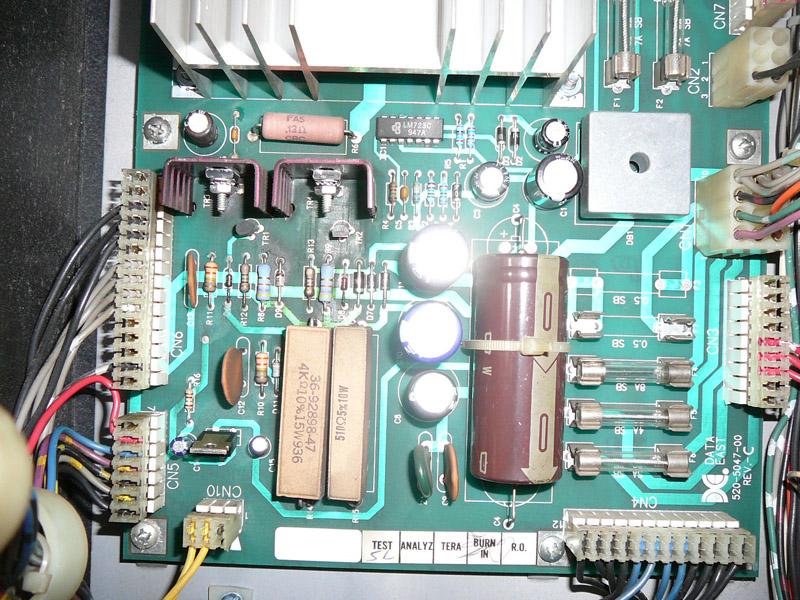

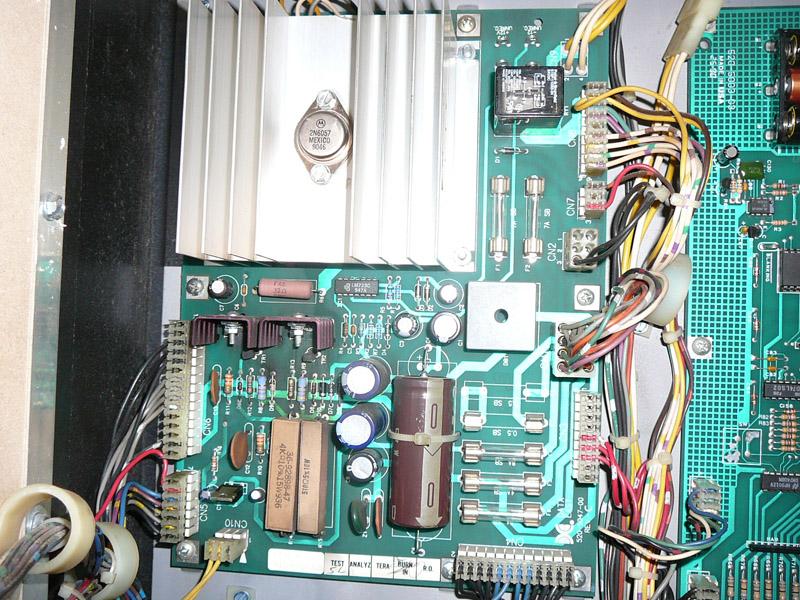

carte alim qui me pose aussi problème, j'en reparle un peu plus loin

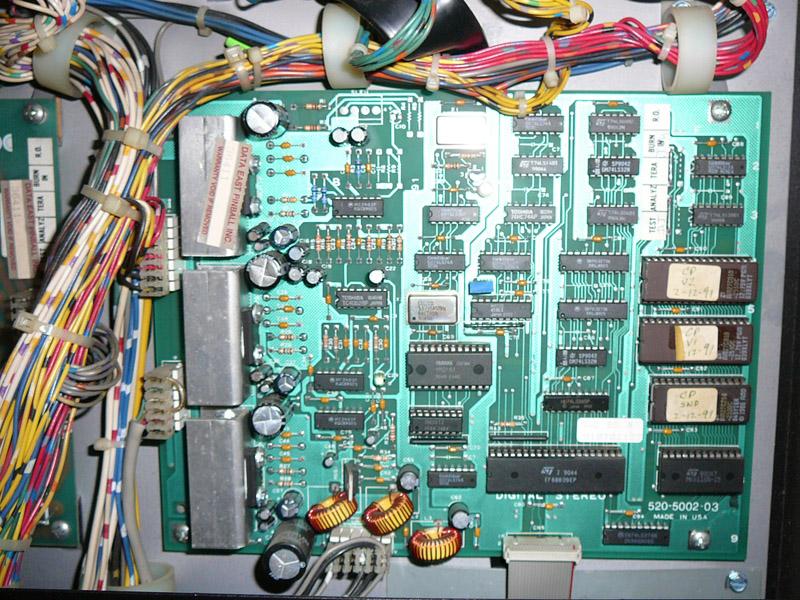

carte sons

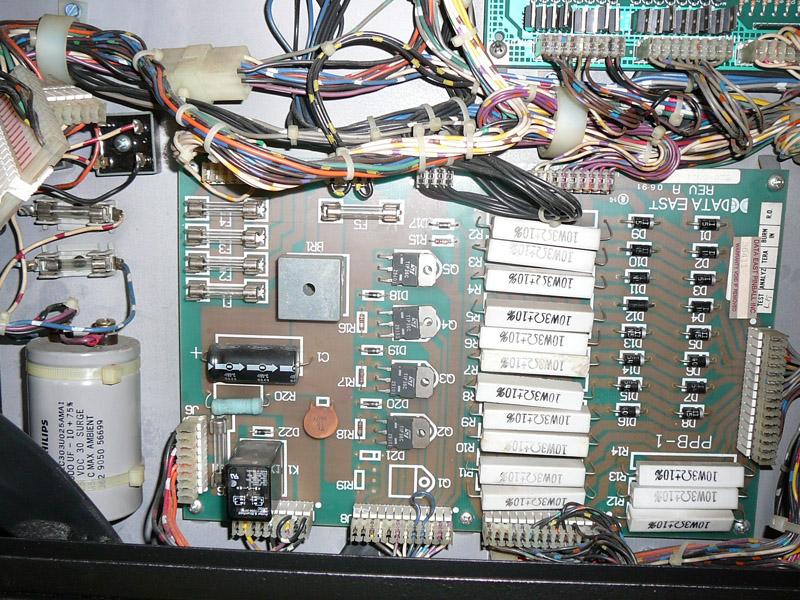

carte Playfiel Power Board

S

stef

Non Membre
Les tests :
je viens de tester le voltage au niveau de la CN5 (départ afficheur) sur la carte d'alim :
d'après la doc, il devrait y avoir :
+ 5v, ok
+ 12v, ok aussi
+ 68v, j'ai 0,6 v
-110 , j'ai -0,8 v
-98 v, j'ai 0

test effectué avec le fusible remplacé qui était HS, le F7 tout en haut toujours sur la carte d'alim
je sais pas à quoi sert ce fusible, à rien peut-être :lol:
d'après le résultat, il y a pas de jus en sortie de carte vers l'afficheur, l'aficheur est peut-être HS mais il j'ai un souci sur l'alim !
en regardant de plus près, ca a chauffé vers la résistance D9 ...
je suis bon pour démonter la carte, j'ai commencé à regarder pour l'enlever, les vis criciforme sont sont bloquées de chez bloquées ... ca va pas être simple !




j'imagine que tant que ma carte d'alimentation est HS, je ne peux pas vérifier mon afficheur ?
en regardant de nouveau les photos de l'afficheur, je me rends compte qu'il a un point coloré au milieu ... pas bon ça !!!
c'est fou ce que l'on peut voir en photo, mieux qu'en vrai ...
ikoo

S

stef

Non Membre
en cherchant sur le net, on trouve des cartes à led en remplacement des afficheurs d'origine en 128x16
http://www.pinled.de/shop/product_info.php?cPath=7_38&products_id=30

avantages, inconvénients ?
merci de vos retours d'expérience, je n'ai d'apriori pour le moment étant néophite en la matière

S

stef

Non Membre
Après démontage de la carte, on y voit déjà mieux ...
sans rien y connaître en électronique, on voit de suite qu'il a des composants à changer

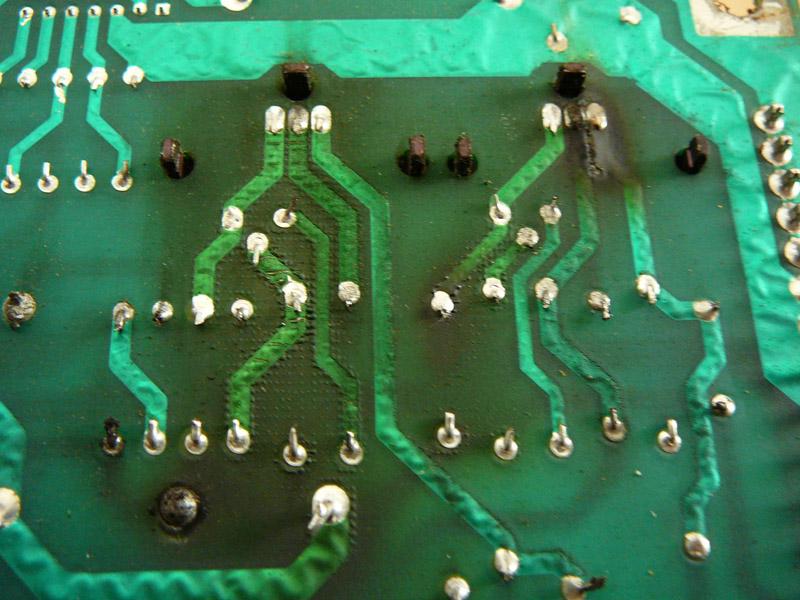

ca a chauffé au niveau de certaines résistances (D6/D8/D5/R12) mais aussi au niveau TR3/ TR4, et puis (balast ? de gauche) de forme rectangulaire marron clair

sinon à part c'est tout :lol:

c'est grave docteur ? débil

derrière le TR3/TR4


d'autres photos quand l'appareil photo sera chargée !


durandale

Membres
Membre FF
salut apparament tu a 2 piste qui se declle de la plaque
je serait toi je changerait tous les composant (surtout des tr 3 et 4)et verifirait la contuinité des piste au multimetre

@+


David

Big Boos
Membre du personnel
Big Boos
T'inquiètes pas

Pas besoin de carte de remplacement (en plus indépannable, belle arnaque)

Ton soucis vient bel est bien de la carte de régulation, et de l'afficheur

Ton tube est très beau et mérite le dépannage

Dans tous les cas ici présents, pas de soucis c'est dépannable


laurent

pin-ball
Membre FF
bonsoir Stef

sympa ta bébéte

effectivement ton alim est pas JoJo c'est le moins que l'on puisse dire ca a chauffé vivi

commence par refaire ton alim de A a Z pour retrouver toutes tes tensions de sortie

c'est la premiere chose a refaire avant d'aller plus loin avec ton 100v absent ton afficheur

risque pas de fontionner , donc en deduire qu'il est HS et prématuré

refait nous une belle power supply et on en reparle de ton afficheur


bonne remise en route Vromm

S

stef

Non Membre
merci pour vos messages, ca m'encourage à dépanner mon jeu préféré
C'est pourtant pas l'envie qui me manque de réparer tout ça mais je préfère laisser ce travail à un spécialiste de l'électronique ...
David, tiens toi prêt à recevoir un joli carton ! ikoo

S

stef

Non Membre
par contre , je voulais vous demander, c'est normale ces boursouflures au niveau des pistes ???
c'est dur au toucher ...

S

stef

Non Membre
durandale a dit:
salut apparament tu a 2 piste qui se declle de la plaque
je serait toi je changerait tous les composant (surtout des tr 3 et 4)et verifirait la contuinité des piste au multimetre

@+
la totalité ?, non .... ooOOOoonéné;)


laurent

pin-ball
Membre FF
a moins que tu parles des vaguelettes vertes sur les pistes qui entoure ta zone noircie et la aussi c'est normal c'est le surplus d'etain posé lors de la fabrication

houps pas encore reveillé moi ce matin :lol:


David

Big Boos
Membre du personnel
Big Boos
Merci pour ta confiance apportée à mes services ;)

S

stef

Non Membre
laurent a dit:
a moins que tu parles des vaguelettes vertes sur les pistes qui entoure ta zone noircie et la aussi c'est normal c'est le surplus d'etain posé lors de la fabrication

houps pas encore reveillé moi ce matin :lol:
oui les vaguelettes
si c'est normal, tant pieux ;)

S

stef

Non Membre
quelques nouvelles ...
la carte d'alimentation et l'afficheur ont donc été envoyés chez David pour réparation
la bonne nouvelle c'est que l'afficheur est en bon état, la carte d'alimentaion était par contre HS, david a du changer les composants

En attendant le retour du colis je cherche 2/3 bricoles pour terminer la remise en état de ce flipper

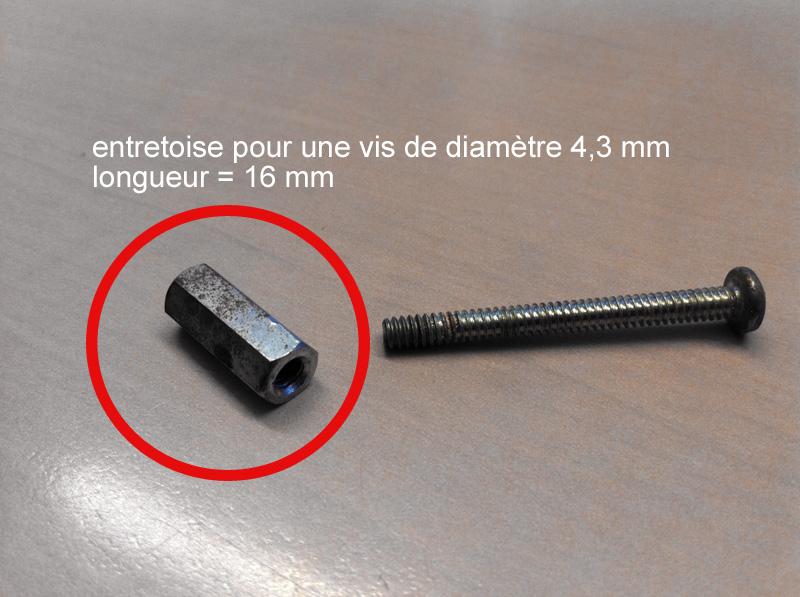

- je cherche une entretoise filetée et une vis comme sur la photo :

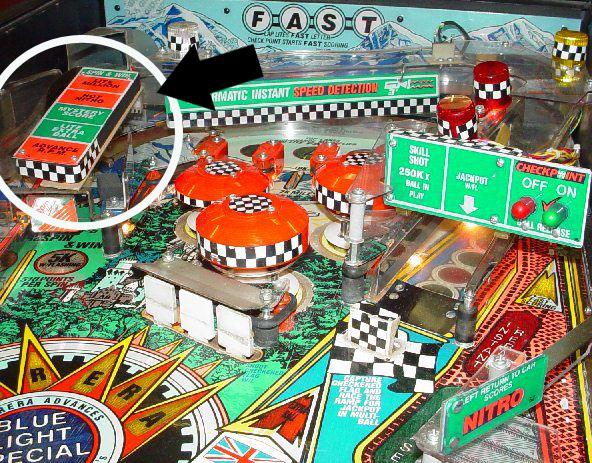

- je cherche aussi à savoir comme est fixer l' élément de décor qui est au dessus de la rampe :


merci

S

stef

Non Membre
les news
j'ai reçu la carte d'alimentation
david a changé une bonne partie des composants
par contre l'afficheur était en bon état, ouf !
une fois remonté, tout est redevenu comme avant
un grand merci à david pour son professionnalisme et la rapidité du service !!!
sup.
je n'hésiterai pas à lui renvoyer un élément si ca tombe de nouveau en panne
j'ai mis un peu de temps à retrouver le menu pour le remettre en free play
reste plus qu'à en profiter ...

maintenant que j'ai un flip qui refonctionne, je me suis penché sur l'éclairage
certaines ampoules ne fonctionnent pas, j'ai comme l'impression que cela vient de la carte support et plus particulièrement de la résistance qui lui est affecté
c'est fréquent comme panne ?
il faut changer la résistance j'imagine ... ?


David

Big Boos
Membre du personnel
Big Boos
Carte support ?
Explique toi

Quelles sont les ampoules HS ?
Éclairage général ou autre ? Précise stp

Une résistance là je ne suis pas du tout
Le mieux serait d'en faire une photo
