    Le connecteur Gottlieb plat pour circuit imprimé


    1) Voilà ce que l’on trouve fréquemment

    [​IMG]

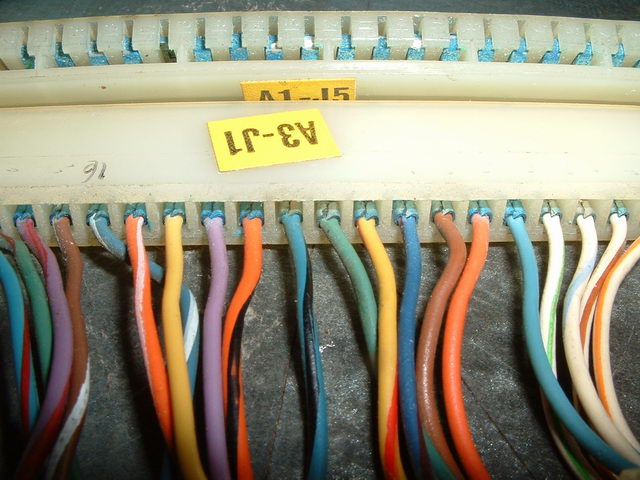

    Comme vous voyez il est fort oxydé
    Ce dernier il faut le refaire sans faute, les cosses se brisent d’elles même.


    2) Comment procéder
    Il suffit de ses outils là, une pince plate ( voir autre article Connectons Molex ), une pince à sertir, une pince coupante

    [​IMG] [​IMG]

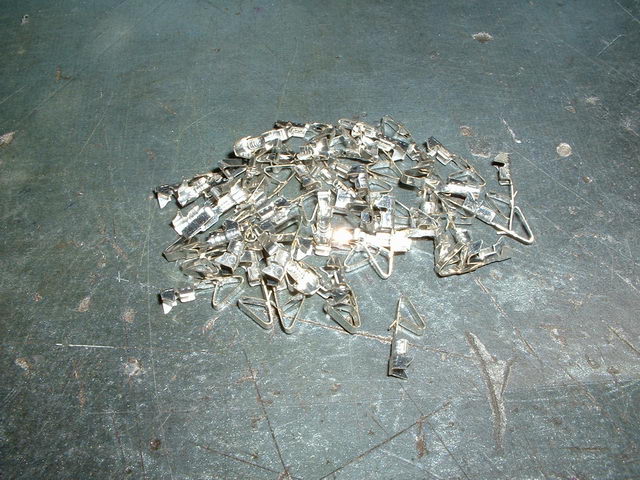

    Et bien sur 50 cosses Molex, en fait il en faut moins, mais il arrive souvent une erreur avec autant de fils, autant prévoir le coup. De même deux tailles sont requises, 18-24 AWG et 22-28 AWG, suivant la taille du fil.( dispo sur RP)


    3) La procédure

    [​IMG]

    Suivez simplement les photos ci dessous

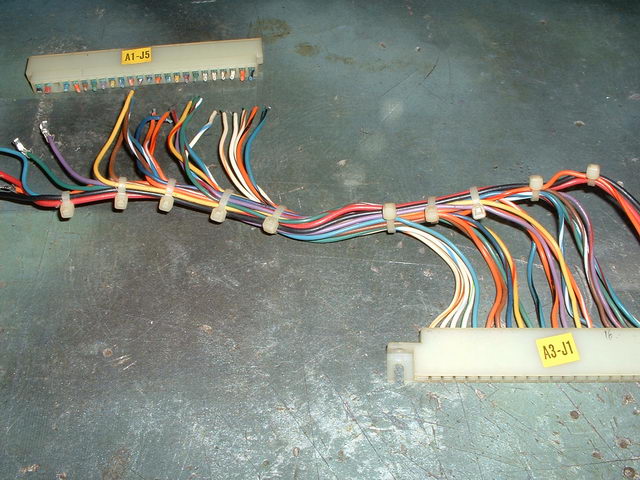

    Pas grand moyen de faire une erreur, sauf si comme moi vous coupez tout d’un coup

    Zut. C’est fait maintenant comment vais je faire ???

    Voilà la sauvegarde , le tableau de la connectique pour un sys1, Cpu vers Driver

    [​IMG]

    Tous ces numéros sont marqués sur les connecteurs d’origine.
    Avec cela plus de doutes.
    Vous vous y perdrez plus.

    Alors reprenons , suivez ce qui suit
    [​IMG]

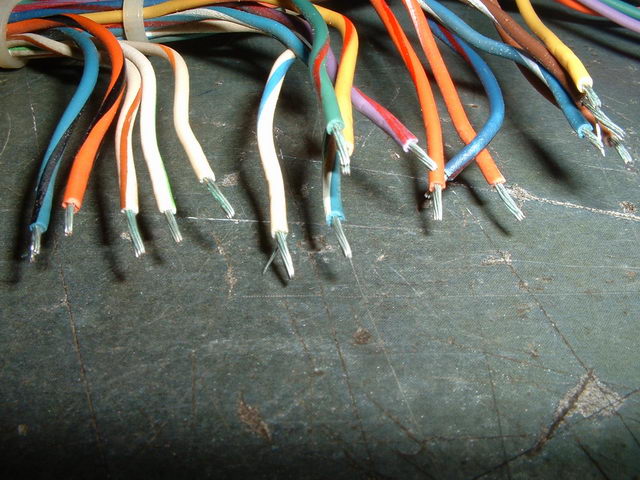

    Avec tout cet acide, vérifiez les fils, il ne doit résider que d’infimes traces de verts de gris
    Si le fil est noir ou très vert, changez le, c’est irréversible, le fil est HS

    [​IMG]

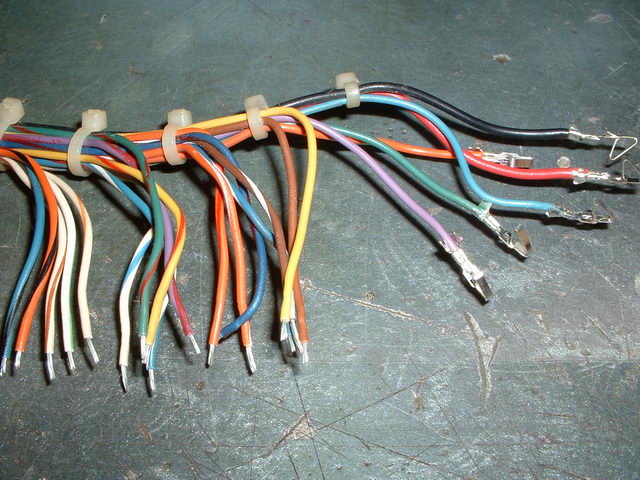

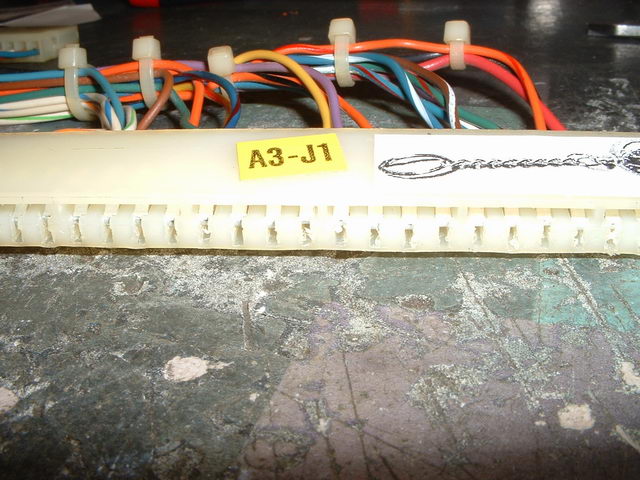

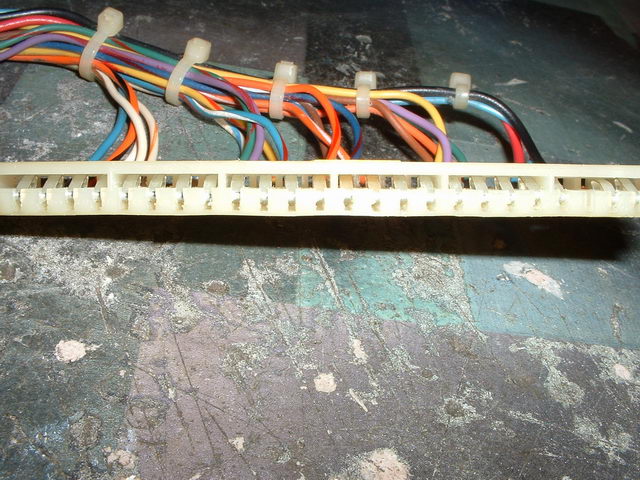

    Montez petit a petit toutes les cosses Molex de remplacement, et insérez les toutes, sinon cela se complique niveau facilité de mise en place

    [​IMG] [​IMG]

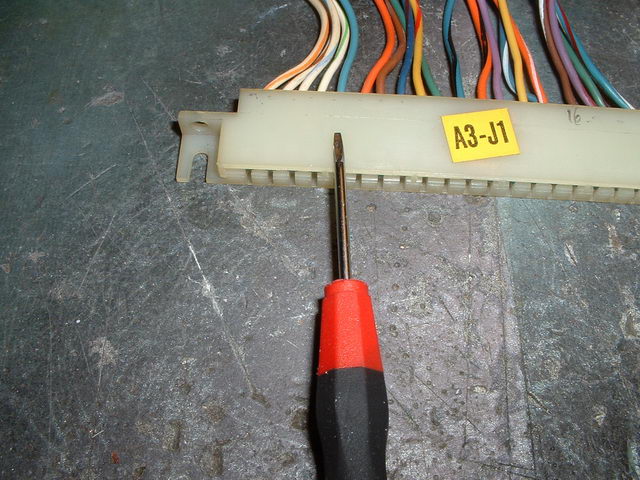

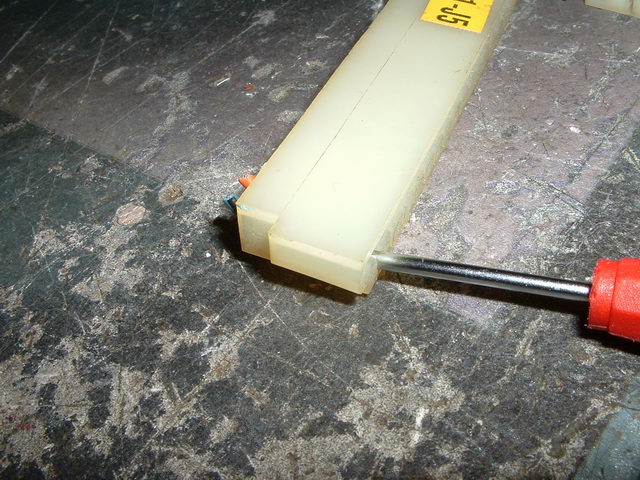

    Avant tout prenez le soin de bien sortir les anciennes cosses avec un outil ou alors comme moi un tournevis modifié pour palier à l’outil fort cher, n’oubliez pas de nettoyer avec un peu de vinaigre le corps en plastique .

    [​IMG] [​IMG]

    Facile à faire, un peu de temps, mais ne présente aucune complexité


    4) Concluons

    Un petit rien pour un grand OUF.
    Par exemple sur un sys1 ce soucis provoque des drôles de pannes, Tilt, Game Over, Bobines actives sans raison, Tirage, sons aléatoire.
    Pourquoi , simplement que les données de commandes sont de types courant faibles et qu’un vulgaire mauvaise connections provoque des fois des micro coupures et cela mets tout sans dessous dessus
    Sur tous les jeux cela peut provoquer des pannes assez, je dirais des fois, dramatiques ...

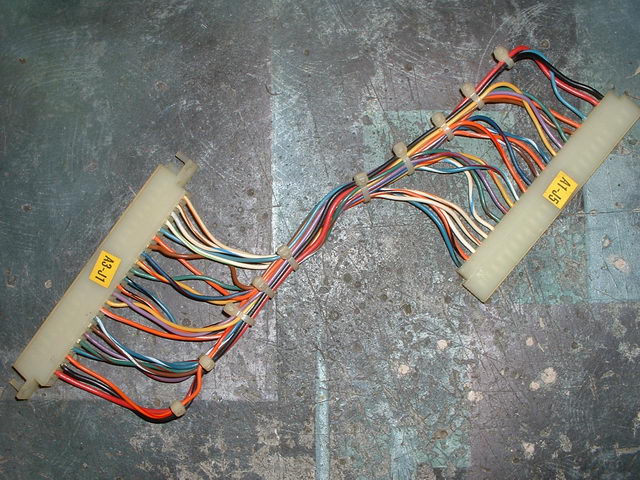

    Regardez c’est pas beau cela

    [​IMG]

    Voilà un article peu long mais qui se verra l’indispensable de votre table d’outillage pendant une remise en état d’un flipper Gottlieb avec ce type de connectique
    Ce cas est valable pour tout type de connecteur plat pour circuit imprimé au pas de 3.96 mm dans le même genre ;)

    Bon amusement et bon dépannage et patience c'est facile à faire mais fastidieux

    © David
    © FF et Rp
    Révision I 15 Mai 05
    Révision II 03-02-09
