    Connecteur Jamma et Gottlieb Cpu / Driver, réparons et remplacons les cosses Bifurcated Molex

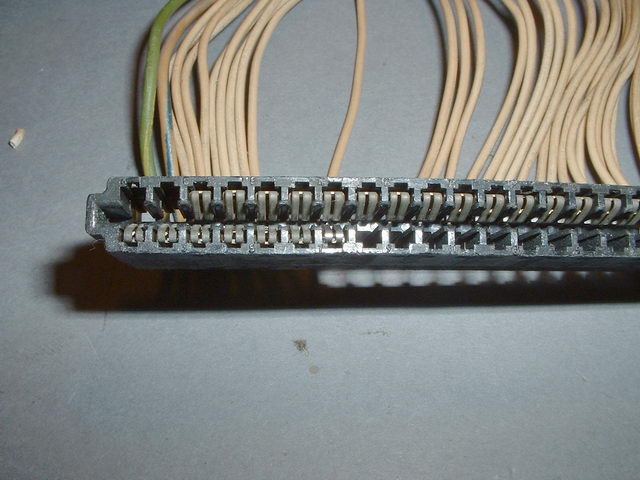

    [​IMG]

    1) Quels sont donc ces derniers ?

    Simple, le connecteur Jamma et celui qui équipe presque toutes les bornes d’arcades
    Le connecteur Gottlieb Cpu / Driver et celui qui relie les deux cartes Cpu et Driver entre elles

    Les deux systèmes usitent des cosses dites Bifurcated, que je nomme double lame, double blocage
    Pourquoi double blocage ?

    Simple car ce type de connecteur recto / verso , demande à ce que la cosse reste en place, lors de l’insertion et de l’extraction, en plus il faille pas que les broches se touchent et tiennent en position
    Soit il y a en fait deux ergots sur cette cosse et une lame scindée en deux étant plus souple et permettant de bon contacts

    Mais avec le temps elles cassent comme du verre et aussi sur les Cpu Gottlieb sont souvent corrodées par l’acide de la batterie qui coule bien sur par là …..

    2) Comment les remplacer ?

    Pour ce faire il suffit de ….peu de choses

    [​IMG]

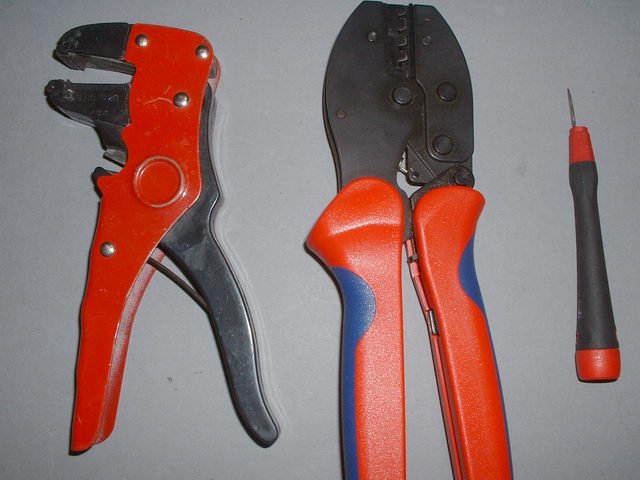

    Une pince à sertir permettant les cosses 0.156 pouces ,ou un fer à souder , mais ce sera pas facile mais pas impossible
    Une pince à dénuder coupante.
    Un tournevis fin ou un bricolage avec un clou poncé ( pour exemple )

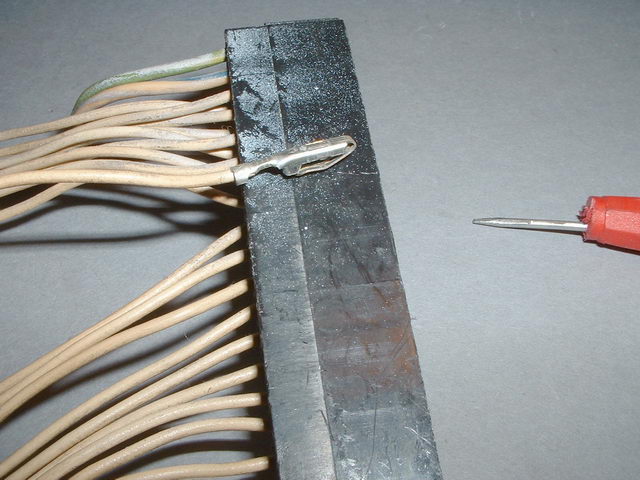

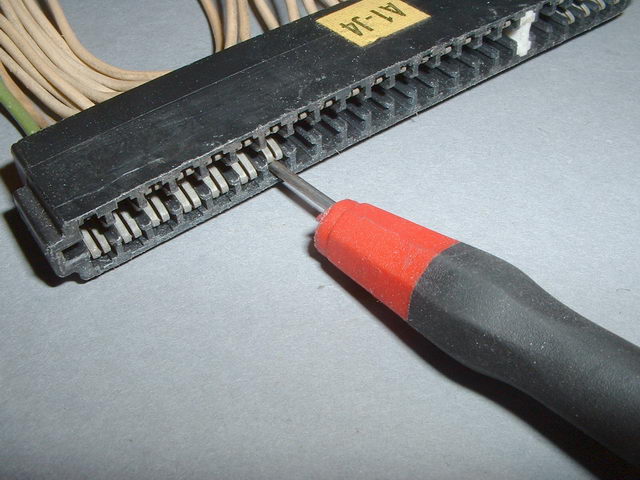

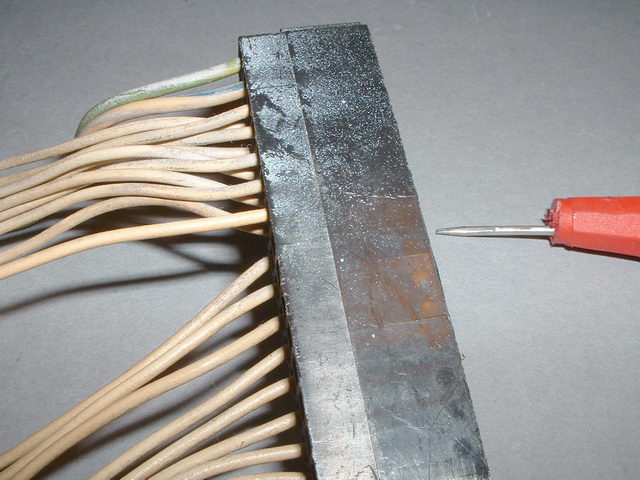

    Insérez le mini tournevis

    [​IMG]

    La lame est une de type plate

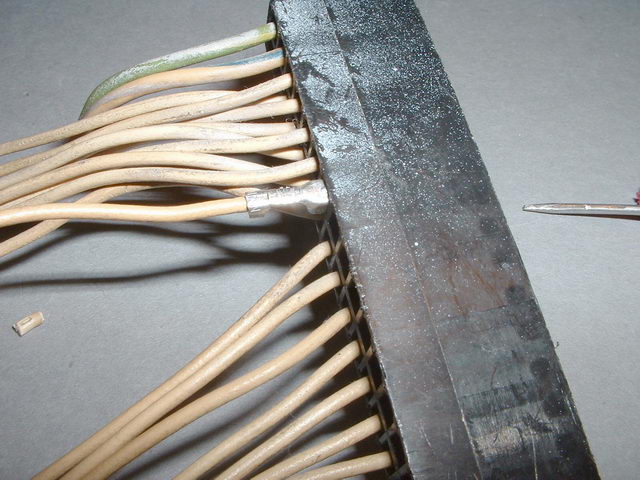

    Retirez le, la cosse doit venir, au besoin tournez un peu pour écraser l’ergot

    [​IMG]

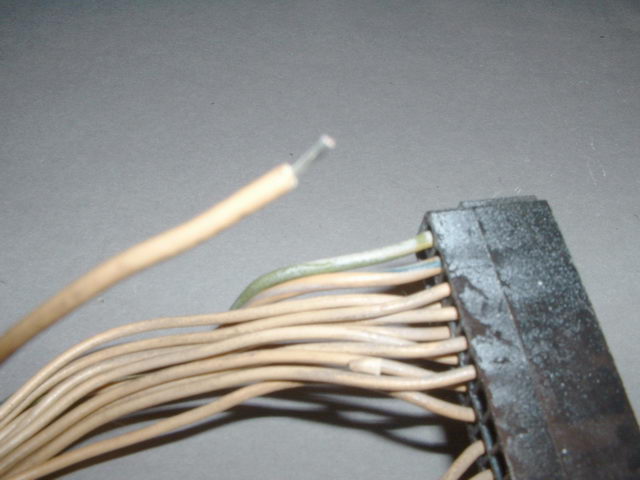

    Coupez le fil et dénudez

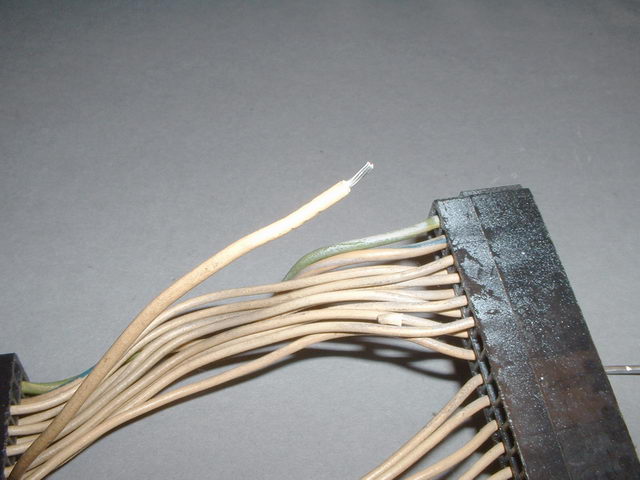

    [​IMG] [​IMG]

    Attention certains fils d’origine sont trop fin, changez le , ou alors dénudez un peu plus et repliez une partie dénudée sur elle même , histoire de grossir la section
    Sortez la cosse et la pince 0.156 pouces

    Mettez en position, mettez le fil de l’autre coté, n’allez pas trop loin, mettez juste le bout dénudé dans la petite partie avant, dépassez surtout pas

    [​IMG]

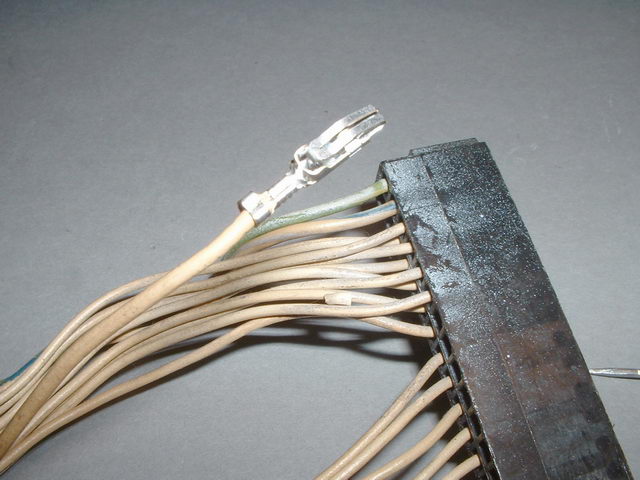

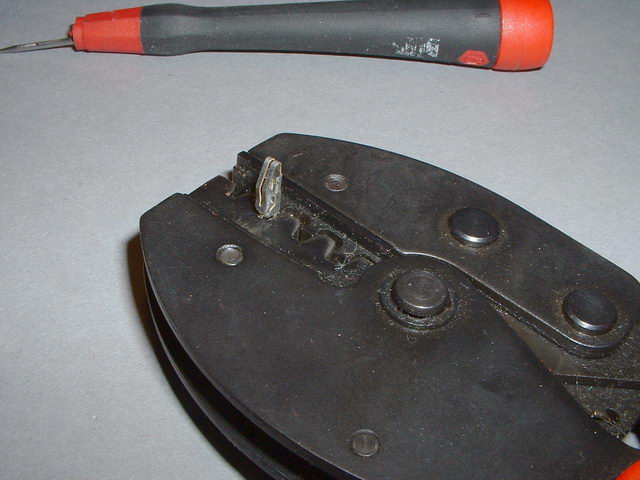

    Sertissez et voilà le résultat

    [​IMG]

    Insérez dans le bon sens la nouvelle cosse et son fil, allez jusqu’à bien entendre un « clic »

    [​IMG] [​IMG]

    Voilà il est fini
    Vous verrez de suite la cosse remplacée….

    [​IMG]

    3) Conclusion

    Bien c’est pas difficile ??? Non bien sur, mais il vous faut les outils adéquats , je vous les propose sur RP, allez voir dans la rubrique outillage et cosses Molex .

    Allé sur ce bon flippp ou bon Tetris ;)
