composant hs sur driver systéme 6 williams help"ça fume"

laurent

pin-ball
Membre FF
bonsoir a tous

souci sur ma driver systeme 6 williams " ça fume "

4 transistors 2n6427
3 "" 2n6122
3 "" 2n5060
2 tip 42
1 ic 7406 ttl
et un circuit intregré mc14049

apres test au multimetre postion diode ils sont bien hs
et le circuit sont cloqué donc aucun doute la dessus

souci quel sont les equivalences de ces composants sauf tip 42 et 7406 la pas de souci pour les trouver
ils sont d'origine et en recherchant sur RP j'ai pas trouvé mon bonheur
sauf au us mais bon je preferes aller sur RP notre boss du flip

je me demande si il n'est pas temps de revoir la driver de A a Z ainsi que ces connecteurs bien capricieux au fil du temps , un classic chez williams

David merci d'avance je te sent bien repondre a ce souci d'equivalence

@+


David

Big Boos
Membre du personnel
Big Boos
2n 6427 --> 2N 5551

2N5060 --> thyristor, les même que sur les cartes lampe Bally, MCR106... etc ...

2N6122 --> Je suis sceptique pour ta ref, mais si c'est le circuit lampe --> TIP 122

Le circuit intégré et un CD 4049 ;) mais je ne vois pas ou tout cela va

Montre moi en photo et entoure les moi
Car je ne vois pas ou est le 4049 ...

Allé dis moi où et je te donne les bons produits en lien


laurent

pin-ball
Membre FF

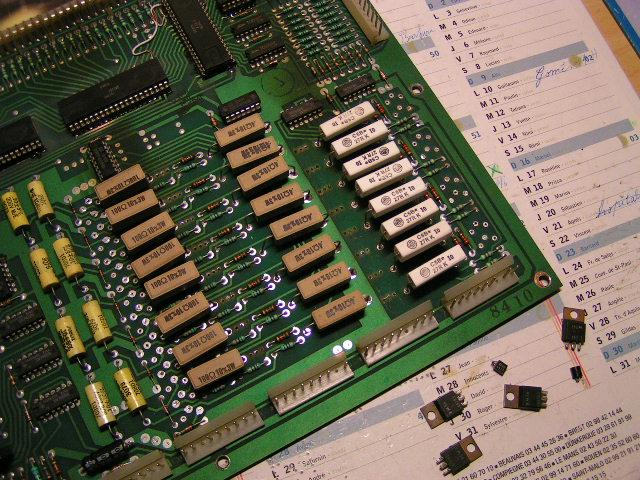

comme tu peux le constater la refection est deja partie dessoudage des composants

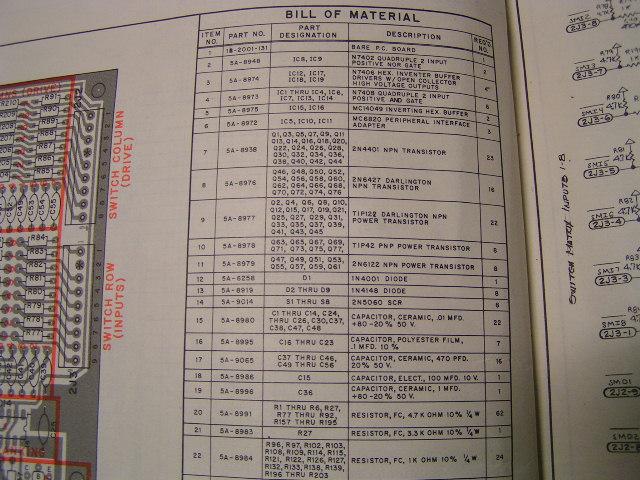

je te joint avec le referentiel des composants concernant la driver
que j'ai pris sur la doc , si tu constate une erreur n'hesite pas

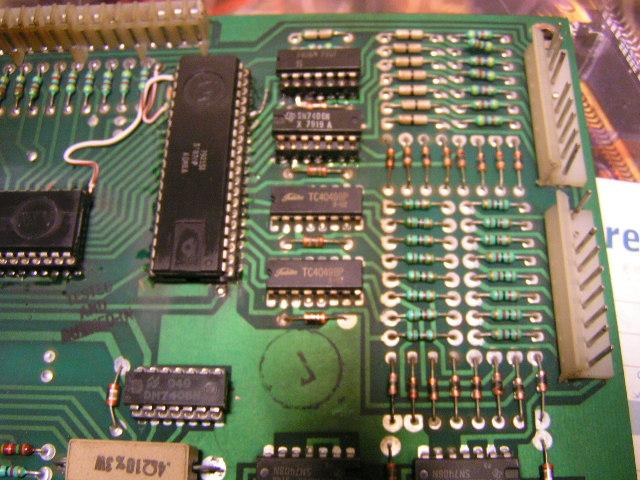

on voie la partie qui a fumé cette aprés midi

en dessous des 4049 la plaque a bruni j'esperes que les piste on pas trop souffert sinon
gros travaille en vue

merci pour ta reponse rapide







laurent

pin-ball
Membre FF

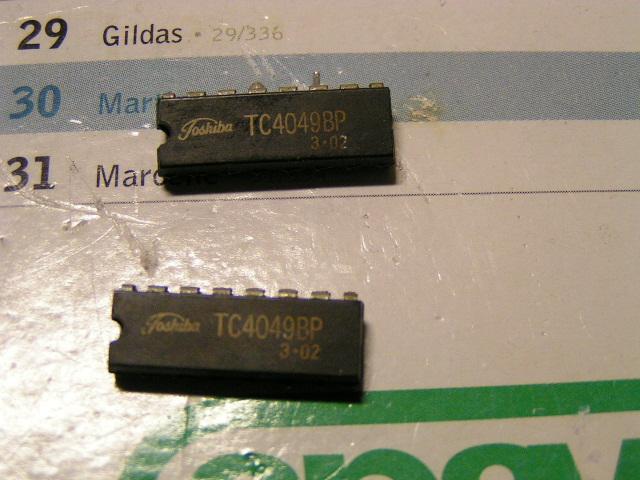

c'est pas 1 mais 2 ic 4049 ( ic 15 et 16 ) qui on brulaient et les 7408 on pris aussi

piste endommagés " houps " , voila un bon boulot de restaure en perspective

allez " zou" au boulot , moi qui compter jouer et bien cela reparation

mais quand on aime on compte pas



David

Big Boos
Membre du personnel
Big Boos
Oh mais tu n'avais pas à les enlever

C'est l'interface à contacts ces derniers

Et aussi les transistors pourquoi les as tu tous virés :) y compris les thyristors

Donc il te faut des MPSA13 ces derniers iront à droite proche des résistances qui chauffent de 27 Ohm et en interface de puissance les TIP 42

A gauche des TIP 122 en puissance

Les thyristors qui sont la pour détecter la surcharge sur une ligne et la bloquer sont des MCR106 ou 2N5060

Pour les petits autres je te dis cela tantot


Les IC sont des CD 4049 , CMOS 4049

Tout est en vente sur RP ;)

Tous les transistors au nombre de 8 ;) et thyristors


laurent

pin-ball
Membre FF
combien de flipper ratatouille a cause d'une electronique d'origine vieille de 30 ans

perso je prefere repartir sur une base saine
certe cela coute un peut mais rien de mieux pour un flipper fiable

aillant refait mon alim est ma cpu dernierement la boucle serat bouclé

je refais la connectique egalement de A a Z sur la driver surtout la connection centrale qui est source de bien des soucis

occupation ideal pour les journées hivernales n'est ce pas
