Rp Cela développe :p

[David]

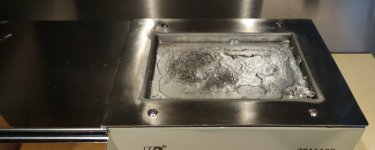

Bon sinon hier j'ai fait fondre le Terminatator pour en extraire le métal liquide et le déposer sur les belles cartes de masses



Hi backera pas clairement car il est solidifié maintenant



Cependant de belles petites cartes de masses sont sorties



Avant le brossage et le bain nettoyant flux, pas trop mal pour une première du bain d'étain à 230 degrés
Mais il y a la couche et cela est rentré partout avec les trous métalisés

Ce masque de soudure vernis résiste vraiment bien à plus de 200 degrés et une carte j'ai vérifié 11 secondes dedans pas bougé !

Voilà elles sont dispo sur RP



[Petitcurieux]

Ah, je les attendais celles-là ! J'ai vu que tu préconises les vis de fixation et je les ai prises également. J'ai même ajouté les écrous frein qui vont avec car il arrive régulièrement que les vis de fixation tournent dans le vide sur la plaque du transfo.



[Maitre Des Lieux]

Je rectifierai le tir ici
Car si tu mets un contre écrous frein avec une bague Nylon (les 6/32 originaux) il faut que la vis dépasse au moins de 3 filets pour que le role de frein existe
Sinon un simple écrou est suffisant de 6/32 plat
DOnc dans le cas là il faut des vis de 6/32 mais avec une longueur de 3/4 de pouce.
C'est corrigé tu comprendras à la monte la différence de verrouillage



[David]

Et hop ce jour
Faite et testée, à ses limites de chez limites



Les résistances 0 Ohms qui se baladent là, c'est pour les tests du prototype assemblé
Je vais sortir les photos sous peu et j'en rajoute des tests

Je l'ai mise à rude épreuve la micro carte

2.72 Amp les WPC et là cela sera nickel ce montage

A tout



[David]

Lors des tests :

Premier test 1 Amp



Second test



ON augmente et les résistances de charges chauffent chauffent Marcel



Pas suffisant on boost a fond la charge limite

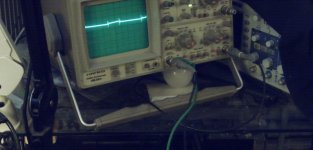

Et on mesure le bruit relatif à ce type de montage en Hautes Fréquences et ça ce fût testé en charge absolue, saturation de la self



C'est parfait

Et notez bien AUCUN DISSIPATEUR avec 15 V en entrée 5.06 (ou 5.15 en charge absolue a saturation self pour cela cette légère dérive de 0.10 V), soit ou sont les 35W dissipés classiquement

Je vous laisse imaginer



[Nizet Pascal]

Bonsoir, attention, David, après les led tu te mets aux alim's à découpage!... Trève de plaisanterie, quand c'est bien conçu, c'est pratiquement indestructible...



[Fred G5]

Bonsoir, attention, David, après les led tu te mets aux alim's à découpage!... Trève de plaisanterie, quand c'est bien conçu, c'est pratiquement indestructible...

Oui! Je crois que David est définitivement passé du côté obscure..... Tout espoir est perdu.....



[artichouf]

Oui! Je crois que David est définitivement passé du côté obscure..... Tout espoir est perdu..

tout à fait d'accord, depuis peu je ne reconnais plus David, l'est passé de l'autre côté du miroir... ses inventions, dés quelles seront dispo vont révolutionner le Monde des Flips électro et dot, je pense qu'il avait cela dans la caboche depuis si longtemps que le volcan a explosé et les inventions s'enchaînent... et c'est pas fini!!!



[FrançoisP]

le volcan a explosé

Mouais, et là, éruption de lave de ce volcan .....toute violette



[artichouf]

toute violette

Non, toute VIOLINE...c'est une jolie couleur adoucissante et qui donne bon teint..utilisée dans les capitons des cercueils et souvent en peinture des murs d'epahd.
j'adore!



[TONYTO]

J'ai tout de même nettoyé ce qui concernait les "genres Gender" ça je suis pas d'accord par contre !

Bjr,

Désolé...je ne ferai plus cette erreur !

Violine... c'est la bonne désignation colorique en tout cas !



[David]

Oui! Je crois que David est définitivement passé du côté obscure..... Tout espoir est perdu.....

Non j'ai justement la force avec moi



[David]

Non, toute VIOLINE...c'est une jolie couleur adoucissante et qui donne bon teint..utilisée dans les capitons des cercueils et souvent en peinture des murs d'epahd.
j'adore!

Tu vas voir toi, tu vas voir



[David]

Mouais, et là, éruption de lave de ce volcan .....toute violette

Jv'ais t'en mettre du Volcano LAva Rising ...



[David]

Bien un proto est arrivé ce jour

Le module de protection verra le jour quand j'ai les transistors CMS et le micro relais

Mais vous avez une préview du circuit
EN BLACK edition et cela ne sera qu'une fois ....
Faudra être les premiers pour les avoir le jour ou je liste cela sur RP



[David]

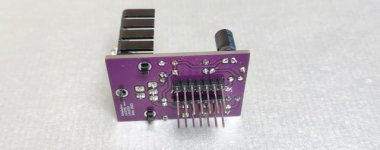

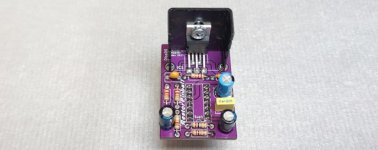

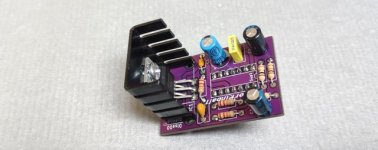

Ampli remplaçant le LM379S par mon petit montage, testé ce jour
Purée alors là en 30V il a vraiment la patate
Chauffe guère même

Cela sera fabriqué demain ou samedi pour ceux qui l'attendent



[David]

Hier soir j'étais partis de l'atelier

J'ai bien arrosé les cartes

Et cette après midi cela a bien poussé

Ayé sont sur RP, dispo




Demain après avoir vu le dernier JJP (Le parrain .... ) et joué dessus, ou dimanche il y aura la suite des développements, d'ailleurs juste là je vais basculer sur le pc3D



[David]

Bon comme ça c'est fait, je viens de finir la carte à diodes

Un va aimer la conception là à venir, n'est ce pas Raphaël


Donc 1 = Carte sons sys1 3 tonalités




2 = Carte à diode 24030 toutes diodes qui ira PARTOUT sauf pour le monnayeur, celle là viendra mais plus là il est tard



[David]

Bonsoir, attention, David, après les led tu te mets aux alim's à découpage!... Trève de plaisanterie, quand c'est bien conçu, c'est pratiquement indestructible...

Avant d'en répondre j'avais relue ce jour la donnée technique du fabricant

Non c'est bel est bien PWM (Pulse Wide Modulation) type Buck
Mais pas à découpage au sens strict du terme
Cela tourne à 180 kHz
Ce jour j'en ai fait 4 de plus
J'attend d'avoir un stock pour le lancer
Et j'ai essayé en direct avec une halogène le genre de truc qui fait une étincelle quand on branche
Nickel
Là hormis faire le con rien la claquera celle là de cartes
Car en court circuit cela change la fréquence d'oscillation et passe à 48 K



[David]

Bon ce soir je continue sur la carte Clignoteur Gottlieb
Elle est pas évidente à faire
vous comprendrez que j'ai simplifié celle là et pensée mais ça j'en reparle plus tard une fois que je vous l'aie montrée en 3D
